AC-A201PTZ18H, AC-H201PTZ18H, AC-H201PTZ20H — скоростные поворотные (PTZ) камеры

Скоростные поворотные камеры с зумом 18х или 20х, 2 Мп/1080P. AC-A201PTZ18H — только AHD, AC-H201PTZ18H/20H — мультиформатные (AHD/TVI/CVI/CVBS), управление по коаксиалу в AHD.

Скоростные поворотные камеры Amatek AC-A201PTZ18H / AC-H201PTZ18H / AC-H201PTZ20H

Модели семейства

AC-A201PTZ18HТолько AHD, зум 18х, корпус Ø228.2×340.95 мм.

Матрица	1/3” Panasonic 2.4 Мп CMOS
Видеосигнал	AHD
Объектив	18X, 4.7–84.6 мм (55°–4.4°)
Освещённость	0.05 лк/F1.6 (цвет), 0 лк (ИК вкл.)
ИК-подсветка	120 м, Smart IR
Поворот/наклон	360°/93°; скорость 120°/сек по гор., 60°/сек по верт.
Точек обзора/патрулирование	220 предустановок; 3 тура по 16 точек
Управление	RS-485, Pelco D/P
Питание	DC 12В ±10%; ток потребления 4 А / 3 А (краткое РЭ/подробное РЭ)
Класс защиты	IP66
Рабочая температура	−40…+60 °C
Габариты/вес	Ø228.2×340.95 мм, 5.0 кг
Адресация RS-485	ID-адрес 001–250 (заводской — 001), автоопределение протокола без DIP-переключателей, битрейт 1200/2400/4800/9600 бит/с — настройка через OSD-меню [DOME]→[COMM]

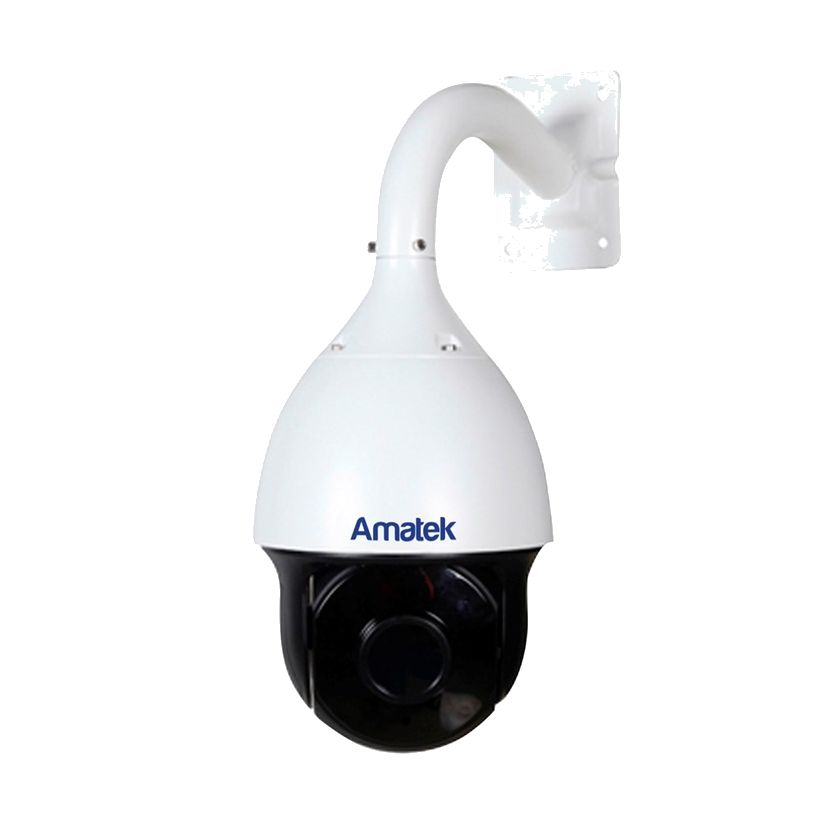

AC-H201PTZ18HМультиформатная (AHD/TVI/CVI/CVBS), зум 18х, тот же крупный корпус.

Матрица	1/2.9” SONY 2.1 Мп CMOS
Видеосигнал	AHD/TVI/CVI/CVBS (960H)
Объектив	18X, 4.7–84.6 мм
Освещённость	0.05 лк/F1.6 (цвет), 0 лк (ИК вкл.)
ИК-подсветка	120 м, Smart IR
Поворот/наклон	360°, скорость 120°/сек; наклон 93° с автопереворотом 180°, скорость 60°/сек
Точек обзора/патрулирование	220 предустановок; 3 тура по 16 точек
Управление	RS-485 или по коаксиальному кабелю (только в режиме AHD), Pelco D/P
Питание	DC 12В, 3А
Класс защиты	IP66
Рабочая температура	−40…+60 °C
Влажность	≤ 95%
Габариты/вес	Ø228.2×340.95 мм, 5 кг
Адресация RS-485	ID-адрес 001–250 (заводской — 001), автоопределение протокола без DIP-переключателей, битрейт 1200/2400/4800/9600 бит/с — настройка через OSD-меню [DOME]→[COMM]

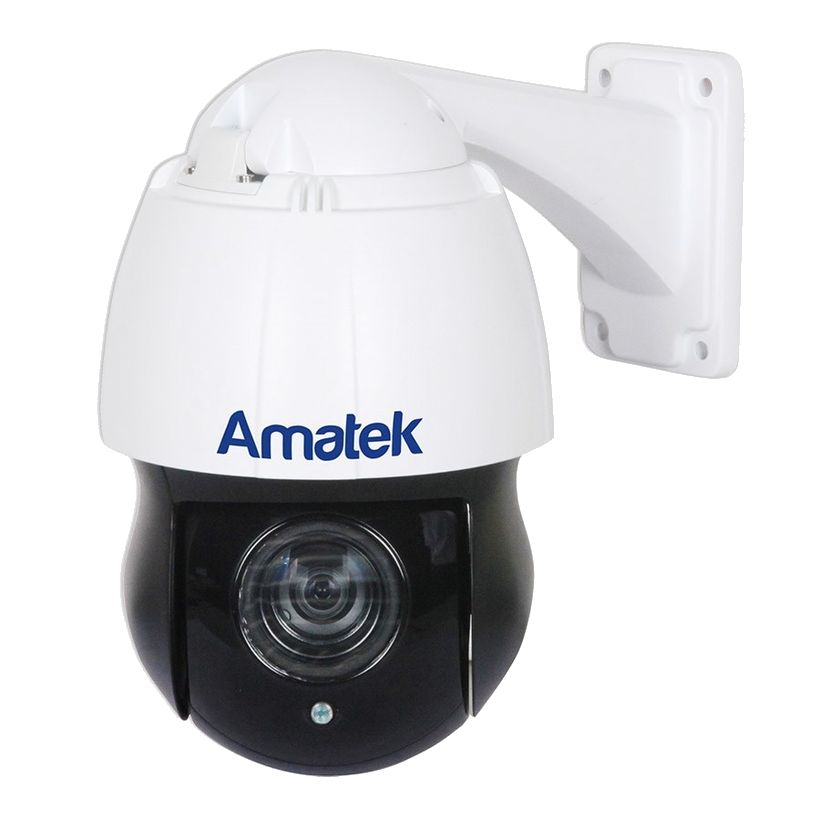

AC-H201PTZ20HКомпактный корпус, зум 20х.

Матрица	1/2.8” SONY 2.1 Мп CMOS
Видеосигнал	AHD/TVI/CVI/CVBS (960H)
Объектив	20X, 4.7–94 мм
Освещённость	0.05 лк/F1.6 (цвет), 0 лк (ИК вкл.)
ИК-подсветка	100 м, Smart IR
Поворот/наклон	360°, скорость 200°/сек; наклон 93° с автопереворотом 180°, скорость 100°/сек
Точек обзора/патрулирование	220 предустановок; 3 тура по 16 точек
Управление	RS-485 или по коаксиальному кабелю (только в режиме AHD), Pelco D/P
Питание	DC 12В, 3А
Класс защиты	IP66
Рабочая температура	−40…+60 °C
Влажность	≤ 95%
Габариты/вес	Ø144×247 мм, 2.15 кг
Адресация RS-485	ID-адрес 001–250 (заводской — 001), автоопределение протокола без DIP-переключателей, битрейт 1200/2400/4800/9600 бит/с — настройка через OSD-меню [DOME]→[COMM]

Как это работает и подключается

Управление PTZ — RS-485 с протоколом Pelco D/P; у H-серии дополнительно доступно управление по коаксиальному кабелю, но только когда камера работает в режиме AHD.
У всех моделей — 220 предустановленных точек обзора и патрулирование (3 тура по 16 точек за тур).
Протокол управления определяется автоматически, без DIP-переключателей; нужно только выставить в OSD-меню [DOME]→[COMM] уникальный ID-адрес (001–250, заводской — 001) и битрейт (1200/2400/4800/9600 бит/с), совпадающий с настройками пульта/регистратора. Смена ID защищена от случайного изменения (сначала вводится CHECK ID, равный DEVICE ID), после сохранения камера сама перезагружается.
Сброс настроек в OSD различает уровни: RESET → DOME RESTART (просто перезагрузка), SYS DATA (сброс системных настроек), CAM DATA (сброс настроек модуля камеры), PRESET (сброс точек предустановки); сброс ID-адреса и протокола — отдельно, через [DOME]→[COMM]→COMM RESET.

Монтаж

Перед включением камеры изучить руководство; разбирать камеру самостоятельно нельзя — при неисправности обращаться к продавцу или в сервисный центр.
AC-H201PTZ20H заметно компактнее и легче (Ø144×247 мм, 2.15 кг) остальных двух моделей (Ø228.2×340.95 мм, 5 кг) — учитывать при выборе кронштейна.
Питание — DC 12 В; для AC-A201PTZ18H краткое РЭ указывает ток 4 А, подробное РЭ той же модели — 3 А (см. pits про расхождение) — подходят оба значения при подборе блока питания.
Приложение РЭ «Возможные проблемы» — таблица диагностики: нет видео и самотестирования при включении — проверить подключение кабелей, напряжение питания, при необходимости заменить блок питания; самотестирование прошло, но нет управления — проверить протокол/битрейт/адрес камеры и полярность подключения шины RS-485.

Примеры

Только аналоговый AHD-регистратор

AC-A201PTZ18H — камера работает в единственном формате AHD.

Смешанный парк регистраторов

AC-H201PTZ18H/20H переключаются между AHD/TVI/CVI/CVBS под конкретный DVR.

Частые вопросы

В чём разница между AC-A201PTZ18H и AC-H201PTZ18H?

AC-A201PTZ18H работает только в AHD, AC-H201PTZ18H — мультиформатная (AHD/TVI/CVI/CVBS) и дополнительно поддерживает управление по коаксиальному кабелю в режиме AHD.

Какая дальность ИК-подсветки?

120 м у моделей с зумом 18х, 100 м у AC-H201PTZ20H.

Нужно ли выставлять протокол PTZ DIP-переключателями?

Нет — по РЭ протокол определяется автоматически; вручную в OSD-меню задаются только ID-адрес (001–250) и битрейт (1200–9600 бит/с).

Камера проходит самотест, но не откликается на пульт — с чего начать проверку?

По таблице РЭ — сначала проверить совпадение протокола, битрейта и ID-адреса камеры с настройками пульта, затем полярность подключения шины RS-485.

Нюансы и грабли

Управление по коаксиальному кабелю у H-серии работает только в режиме AHD — при переключении камеры на TVI/CVI/CVBS коаксиальное управление недоступно, нужен отдельный RS-485.
AC-A201PTZ18H не поддерживает TVI/CVI/CVBS — только AHD, в отличие от AC-H201PTZ18H/20H.
В РЭ есть расхождение: краткое РЭ AC-A201PTZ18H даёт ток потребления 4 А, подробное РЭ той же модели — 3 А. Скорее всего, это границы допустимого с разными допусками — подходят оба варианта.
Нет плавности управления по PTZ — по РЭ причина может быть в низкой мощности питания, слишком большом расстоянии по RS-485, плохом контакте шины или в том, что на одной линии RS-485 подключено больше камер, чем допустимо — а не только в самой камере.
Шум на экране после успешного самотестирования — РЭ связывает это с механическим препятствием у камеры или с низкой мощностью питания, а не только с браком видеокабеля.

Документация

Amatek — Инструкция краткая. Поворотная видеокамера AC-A201PTZ18H
Amatek — Инструкция подробная. Поворотная видеокамера AC-A201PTZ18H/AC-H201PTZ18H/AC-H201PTZ20H
