AC-A135PTZ10H / AC-75PTZ10H — поворотные PTZ-камеры с 10-кратным зумом

Уличные PTZ-камеры IP66, 10х зум, поворот 360°, наклон до 93° (автопереворот 180°), 220 предустановок, 3 тура. AC-A135PTZ10H — AHD 720P, ИК до 50 м; AC-75PTZ10H — аналоговая 700 ТВЛ.

Поворотные видеокамеры AC-A135PTZ10H / AC-75PTZ10H

Модели семейства

AC-A135PTZ10HPTZ-камера AHD 720P с ИК-подсветкой и механическим ИК-фильтром.

Матрица	SONY EXMOR CMOS 1,3 Мп
Стандарт видеосигнала	AHD 1.0
Разрешение	720P
Мин. освещённость	цвет 0,5 лк, ч/б 0,05 лк
Зум	10х оптический, 16х цифровой, фокус 5–50 мм
Поворот/наклон	360° непрерывно, 200°/с; наклон 0–93° с автопереворотом 180°, 80°/с
Точки/патрулирование	220 пресетов, 3 тура обхода
ИК-подсветка	до 50 м, Smart IR control
Питание	DC 12В/3А
Класс защиты	IP66
Габариты/вес	⌀141×206 мм, 2,7 кг
Рабочая температура	-40…+60 °C, влажность ≤95%
Грозозащита	переходное напряжение до 6000 В

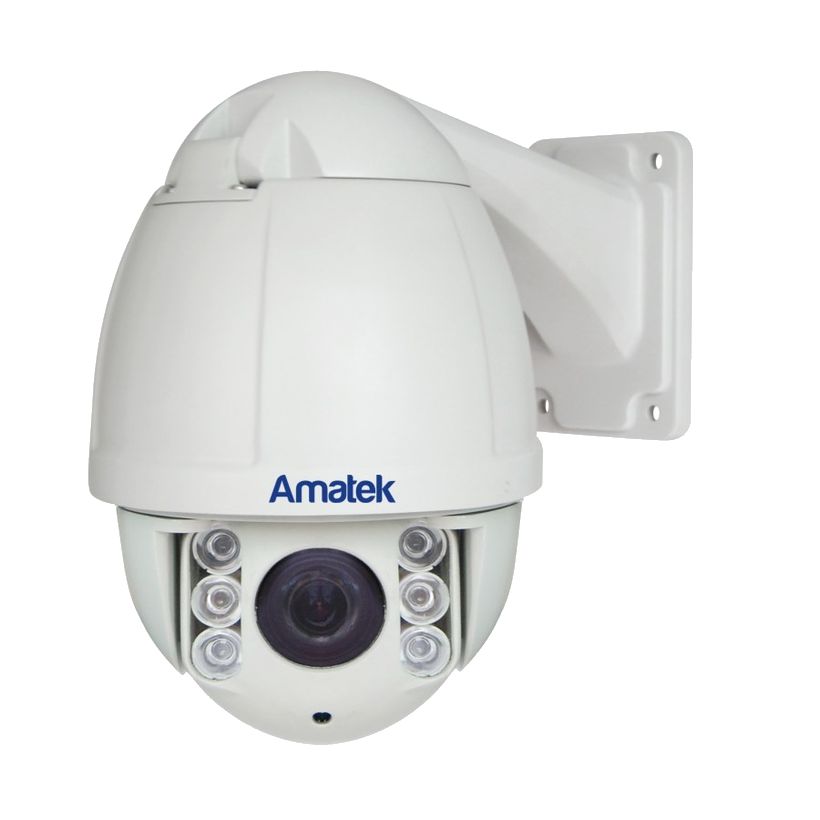

AC-75PTZ10HPTZ-камера аналоговая PAL/NTSC 700 ТВЛ, без механического ИК-фильтра.

Матрица	SONY CCD ICX811AK
Стандарт видеосигнала	PAL/NTSC
Разрешение	цвет 650 ТВЛ, ч/б 700 ТВЛ
Мин. освещённость	цвет 0,1 лк, ч/б 0,01 лк
Зум	10х оптический, 16х цифровой, фокус 5–50 мм
Поворот/наклон	360° непрерывно, 200°/с; наклон 0–93° с автопереворотом 180°, 80°/с
Точки/патрулирование	220 пресетов, 3 тура обхода
Механический ИК-фильтр	нет (в отличие от AC-A135PTZ10H)
Питание	DC 12В/3А
Класс защиты	IP66
Габариты/вес	⌀141×206 мм, 2,7 кг
Рабочая температура	-40…+60 °C, влажность ≤95%

Как это работает и подключается

Управление — интерфейс RS485, протокол Pelco D/P; ID камеры (TARGET ID) задаётся в диапазоне от 001 до 250.
Скорость поворота/наклона зависит от коэффициента увеличения объектива — на большом зуме камера поворачивается медленнее, чем на широком угле.
AC-A135PTZ10H имеет механический ИК-фильтр день/ночь и Smart IR control (защита от засветки в ближней зоне при включённой ИК-подсветке до 50 м) — у AC-75PTZ10H этой функции нет.

Монтаж

Крепление — настенный, угловой или потолочный кронштейн; при монтаже кронштейн используется как шаблон для разметки отверстий, кабель заводится через кронштейн и отверстие в стене.
Модуль грозозащиты держит переходное напряжение до 3000 В, но при наружной установке производитель требует дополнительно: располагать камеру не ближе 50 м от высоковольтных линий, прокладывать кабель в герметичных стальных трубах с заземлением в одной точке, в грозоопасных регионах ставить громоотводы.
Сопротивление контура заземления должно быть менее 4 Ом; заземление — эквипотенциальное, не связанное с соседними линиями энергосистемы.
Монтаж и настройку производитель рекомендует поручать квалифицированному персоналу.

Примеры

Периметр с автопатрулированием

3 тура обхода и до 220 пресетов позволяют камере самостоятельно обходить контролируемую зону по расписанию.

Уличная установка при сильных морозах

Рабочий диапазон -40…+60 °C и IP66 допускают установку без обогреваемого кожуха в большинстве регионов РФ.

Частые вопросы

Какой зум у этих PTZ-камер?

10-кратный оптический и 16-кратный цифровой, фокусное расстояние 5–50 мм, у обеих моделей одинаково.

Чем отличается AC-75PTZ10H от AC-A135PTZ10H?

AC-75PTZ10H — аналоговая камера PAL/NTSC на 700 ТВЛ без механического ИК-фильтра; AC-A135PTZ10H — цифровая AHD 720P с ИК-подсветкой до 50 м и Smart IR.

Какая степень защиты корпуса?

IP66 у обеих моделей, рабочий диапазон -40…+60 °C.

Нюансы и грабли

У модуля грозозащиты в тексте фигурируют два разных числа: базовая защита держит переходное напряжение до 3000 В, а в общих характеристиках камеры указана грозозащита до 6000 В — при выборе кабельных трасс ориентироваться на более осторожное значение (3000 В) и следовать правилам приложения 1 РЭ.
AC-75PTZ10H аналоговая (PAL/NTSC, 700 ТВЛ) — не путать с AHD-моделью AC-A135PTZ10H при подборе регистратора: у аналоговой версии нет цифрового AHD-выхода.
Смена диафрагмы автоматическая на обеих моделях — регулировка вручную в характеристиках не заявлена.

Документация

Amatek — Руководство по эксплуатации, Поворотные видеокамеры AC-A135PTZ10H и AC-75PTZ10H
