AR-HT41LNX / AR-HTF44X / AR-HTK44X и другие — линейка гибридных видеорегистраторов

Общее руководство на 9 моделей гибридных DVR/HVR/NVR (линии HT-NX, HTF-X, HTK-X) на 4/8/16 каналов BNC (AHD/TVI/CVI/960H), с SATA HDD до 6 ТБ, RS485 для PTZ, ONVIF 2.3 и облачным P2P.

Модели семейства

AR-HTK44X4-канальный гибридный регистратор старшей линии HTK (выше разрешение и кадры записи, есть версии с тревожными входами у 16-канальной модели линии).

Процессор	HI3520D V300
Видео входы	4 × BNC, AHD/TVI/CVI/CVBS (960H)
Аудио вход/выход	4 × RCA / 1 × RCA
Запись	4 канала: 1080P 15 к/с, либо AHD 3Мп 10 к/с, либо AHD 4Мп 8 к/с
Хранение	1 × SATA HDD, до 6 ТБ
Гибридный режим (HVR)	2 канала аналог 4Мп + 2 канала IP 4Мп
NVR-режим	16×1080P или 4×5Мп по IP
Сеть	RJ45 10/100 Мбит/с, ONVIF 2.3, P2P (xmeye.net)
PTZ	1 × RS485, PELCO-P/PELCO-D
Питание	DC12V/2,5A
Пульт ДУ	есть

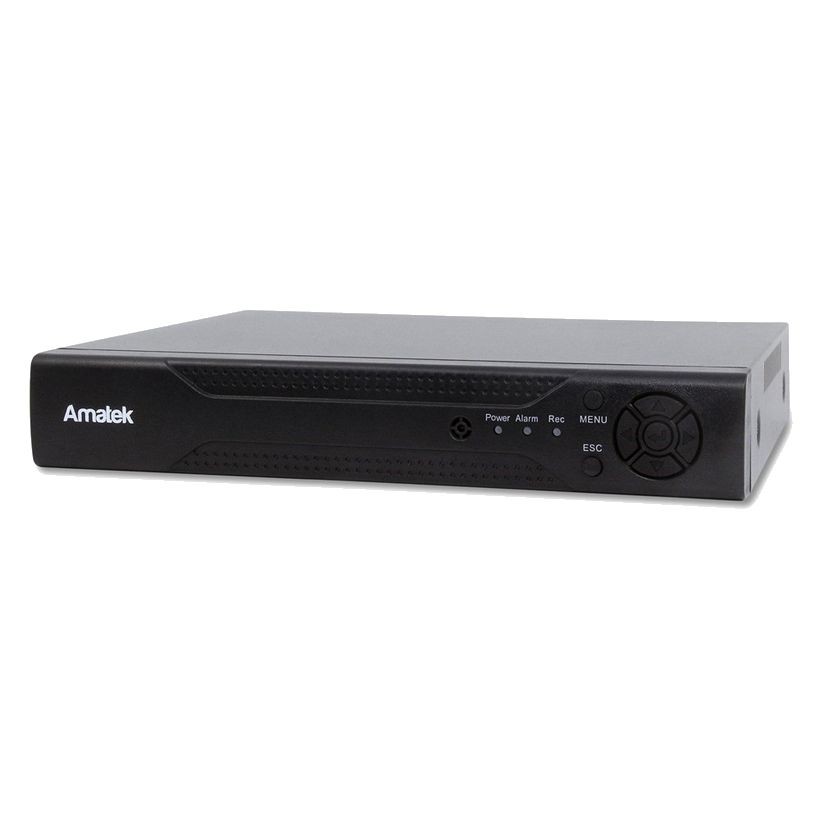

AR-HTF44X4-канальный регистратор базовой линии HTF: запись ограничена 1080P, без повышенных режимов 3/4Мп.

Процессор	HI3520D V300
Видео входы	4 × BNC, AHD/TVI/CVI/CVBS (960H)
Аудио вход/выход	4 × RCA / 1 × RCA
Запись	4 канала AHD/TVI/CVI/960H, 1080P на 12 к/с
Хранение	1 × SATA HDD, до 6 ТБ
Гибридный режим (HVR)	2 канала 1080P аналог + 2 канала 1080P IP
Сеть	RJ45 10/100 Мбит/с, ONVIF 2.3, P2P (xmeye.net)
PTZ	1 × RS485, PELCO-P/PELCO-D
Питание	DC12V/2,5A

Как это работает и подключается

На титульном листе руководства перечислены 9 моделей трёх линий: HT-NX (AR-HT41LNX, AR-HT44X, AR-HT84NX, AR-HT162NX), HTF-X (AR-HTF44X, AR-HTF84X, AR-HTF166X) и HTK-X (AR-HTK44X, AR-HTK882X); в приложении с техническими характеристиками названия старших моделей отличаются от титульного листа (таблица даёт AR-HTK166X вместо связки для AR-HTK882X, AR-HTF162X вместо AR-HTF166X, AR-HT44NX вместо AR-HT44X) — это несоответствие самого руководства, в карточку взяты только две модели, чьи названия совпадают в обоих местах: AR-HTK44X и AR-HTF44X.
Управление PTZ-камерой — RS485, протокол PELCO-P/PELCO-D; адрес в настройках регистратора должен совпадать с адресом камеры.
Мобильный доступ — iPhone/iPad, Android; ПК — AMATEK CMS (до 500 каналов видео в одной программе); облачный доступ P2P через xmeye.net.
По краткой инструкции цифровые (IP) каналы добавляются через «Настройка» → «Цифровой» → «Цифровые каналы», протокол подключения — ONVIF или NETIP; мобильное приложение — XMeye (Android/Apple, сети 3G/4G/Wi-Fi), при подключении к публичной сети доступен и веб-мониторинг VmEyeSuper.
Типы записи: постоянная (тип видеофайла «R»), при обнаружении движения/потере сигнала/заслонении объектива (тип «М»), при срабатывании тревоги (тип «А», далее запись при каждом обнаружении движения). Длина видеофайла по умолчанию — 60 минут, предзапись — от 1 до 30 секунд.

Монтаж

Перед первым включением установить жёсткий диск: открутить крышку корпуса, закрепить HDD, подключить кабели данных и питания, закрыть крышку.
Место установки — температура не выше 35 °C, вокруг регистратора не менее 15 см свободного пространства для вентиляции.
Оборудование класса защиты 1 — вилка только в розетку с защитным заземляющим контактом; вход тревоги экранированный и требует заземления (общего с заземлением регистратора), неправильное заземление может вывести из строя электронные компоненты.
Замена HDD и батареи — только при выключенном регистраторе с отсоединённым кабелем питания; перед заменой батареи сохранить настройки системы.
После первого входа в систему обязательно установить пароль. Учётная запись по умолчанию — Admin без пароля; сеть по умолчанию: IP 192.168.1.10, маска 255.255.255.0, шлюз 192.168.1.1 — адрес регистратора должен быть в одной подсети с роутером и не конфликтовать с другими устройствами.

Примеры

Расширение аналоговой системы IP-камерами

Гибридный режим (HVR) добавляет к аналоговым каналам столько же IP-каналов без замены регистратора.

Учёт видеоархива при выборе модели

Линия HTK пишет с более высоким разрешением/кадрами (до 4Мп 8 к/с), линия HTF — только 1080P; выбор влияет на объём и нагрузку на HDD.

Частые вопросы

Чем AR-HTF44X отличается от AR-HTK44X?

По таблице характеристик HTF-линия пишет только 1080P на 12 к/с, а HTK-линия поддерживает более высокие режимы (AHD 3Мп/4Мп) при том же 4-канальном исполнении.

Можно ли подключить IP-камеры к этим регистраторам?

Да, у моделей есть гибридный режим HVR — часть каналов аналоговые, часть по IP, конкретное соотношение указано в характеристиках модели.

Какое питание нужно 4-канальным моделям линии?

По таблице для AR-HTK44X и AR-HTF44X — внешний адаптер DC12V/2,5A.

Какой гарантийный срок у регистраторов линии?

По краткой инструкции — 1 год с даты продажи, при соблюдении правил эксплуатации и без несанкционированного вмешательства в изделие или ПО.

Нюансы и грабли

Тревожные входы/выходы (по таблице характеристик) есть только у одной модели из всех девяти — старшей 16-канальной AR-HTK166X (4 входа, 1 выход); у остальных моделей HTK (882X, 44X), у всей линии HTF (162X/84X/44X, независимо от числа каналов) и у всей линии HT-NX/HT41LNX в таблице стоит прочерк.
Максимальная ёмкость — 6 ТБ на один SATA HDD; сеть у всей линии ограничена 10/100 Мбит/с (не гигабит).
При 3 неверных попытках ввода пароля регистратор подаёт сигнал, при 5 — учётная запись блокируется на 30 минут или до перезагрузки DVR; учётная запись Admin по умолчанию идёт без пароля — задать пароль при первом входе, не оставлять как есть.

Документация

Amatek — Инструкция (подробная), Регистраторы AR-HT41LNX/AR-HTF44X/AR-HTF84X/AR-HTK44X и др., v.1.1
Amatek — Инструкция (краткая), Регистраторы AR-HT41LNX/AR-HTF44X/AR-HTF84X/AR-HTK44X и др.
