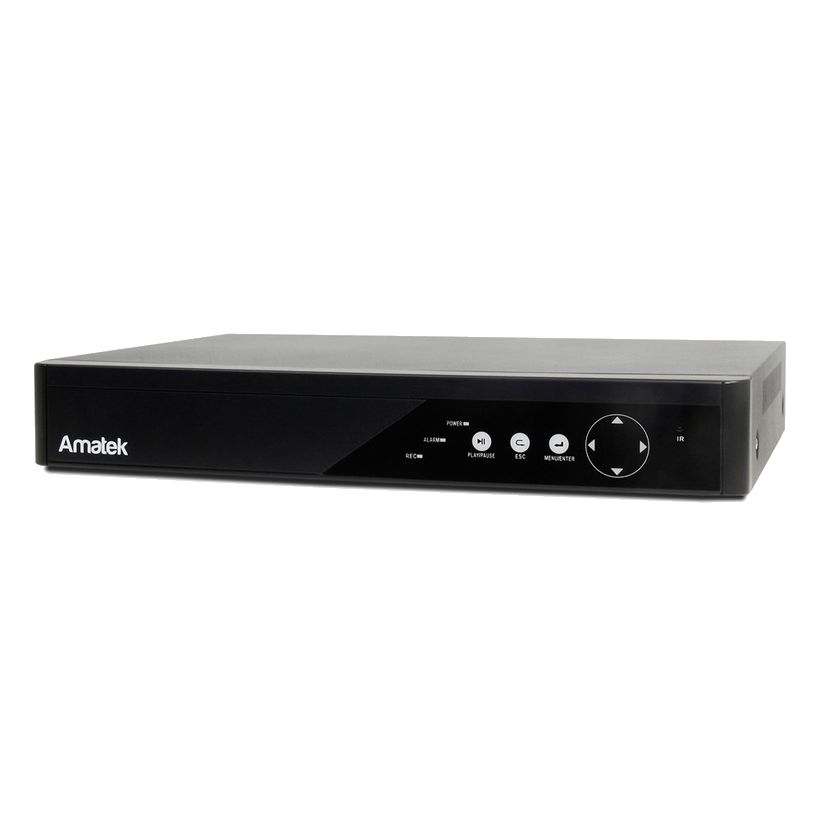

AR-HTK88/AR-HTK168 — гибридные видеорегистраторы на 8 и 16 каналов
Гибридные DVR видеорегистраторы Amatek: 8 или 16 входов BNC (AHD/TVI/CVI/960H), запись 3Мп 12 к/с или 4Мп 6 к/с. AR-HTK168 — 2 SATA HDD по 6 ТБ.
Модели семейства
| Процессор | HI3521A |
| Видео входы | 8 × BNC, стандарт AHD/TVI/CVI/960H |
| Запись | 8 каналов, 3Мп 12к/с / 4Мп 6к/с |
| USB | 2 × USB 2.0 |
| PTZ | 1 × RS485, протокол PELCO-P/PELCO-D |
| Тревога | входы и выход отсутствуют (прочерк в таблице характеристик) |
| Процессор | HI3531A |
| Видео входы | 16 × BNC, стандарт AHD/TVI/CVI/960H |
| Запись | 16 каналов, 3Мп 12к/с / 4Мп 6к/с |
| Разрешение | PAL 1080N (960×1080) / 1080P (1920×1080) / 3M / 4M |
| Аудио | 8 × RCA вход, 1 × RCA выход |
| Хранение | 2 × SATA HDD, до 6 ТБ на диск |
| USB | 2 × USB 2.0 |
| PTZ | 1 × RS485, протокол PELCO-P/PELCO-D |
| Тревога | входы и выход отсутствуют (прочерк в таблице характеристик) |
Как это работает и подключается
- Управление PTZ-камерой — по интерфейсу RS485, протоколы PELCO-P/PELCO-D; заземление линии PTZ и регистратора должно быть общим, на удалённом конце линии — согласующий резистор 120 Ом, напряжение между линиями A/B должно быть меньше 5 В.
- По таблице технических характеристик у AR-HTK88 и AR-HTK168 тревожные вход и выход отмечены прочерком — общая глава руководства про подключение тревоги к этим двум моделям практически не относится.
Монтаж
- Перед первым включением установить жёсткие диски (до 2 шт. SATA у AR-HTK168): открутить крышку, закрепить HDD на шурупы, подключить кабели данных и питания, закрыть крышку.
- Место установки — температура воздуха не выше 35 °C, вокруг регистратора не менее 15 см свободного пространства для вентиляции.
- Это оборудование класса защиты 1 — вилка должна идти в розетку с защитным заземляющим контактом; обрыв заземляющего проводника (в том числе намеренный) делает устройство опасным.
- Замена жёсткого диска и батареи — только при выключенном регистраторе с отсоединённым кабелем питания; перед заменой батареи (таблеточного типа) сохранить настройки системы, менять батарею рекомендуется 1 раз в год.
- По умолчанию логин admin, пароль 123456 — после первого входа обязательно установить свой пароль. При 7 неверных попытках ввода пароля учётная запись блокируется на 30 минут или до перезагрузки.
Примеры
Оба регистратора принимают AHD/TVI/CVI/960H на все свои BNC-входы: AR-HTK88 — 8 каналов, AR-HTK168 — 16 каналов, до 3Мп на 12 к/с или 4Мп на 6 к/с.
AR-HTK168 поддерживает 2 диска SATA по 6 ТБ каждый — в 2 раза больше отсеков, чем у младшей AR-HTK44 с одним диском.
Частые вопросы
Сколько каналов и какой стандарт сигнала у AR-HTK88 и AR-HTK168?
AR-HTK88 — 8 каналов BNC, AR-HTK168 — 16 каналов BNC, стандарт AHD/TVI/CVI/960H, запись 3Мп на 12 к/с или 4Мп на 6 к/с.
Сколько жёстких дисков можно установить?
У AR-HTK168 по таблице характеристик — 2 диска SATA HDD, до 6 ТБ на каждый (в приложении по расчёту объёма диска встречается более старое ограничение 4 ТБ). Для AR-HTK88 точное число дисков в тексте отдельно от AR-HTK168 не выделено.
Есть ли тревожные входы/выходы?
По таблице технических характеристик у AR-HTK88 и AR-HTK168 они не предусмотрены (прочерк), хотя общая глава руководства описывает подключение тревоги для линейки в целом.
Какой блок питания и сетевой интерфейс у AR-HTK88/AR-HTK168?
В руководстве для этой линейки такие данные отдельно не приведены — таблица со значениями сети/размеров/веса/питания на соседней странице озаглавлена для другой линейки (AR-HT162N/84N/44N), поэтому в карточку не включена; уточняйте у поставщика.
Нюансы и грабли
- В приложении с техническими характеристиками руководства две отдельные таблицы на соседних страницах: первая озаглавлена «AR-HTK168/AR-HTK88/AR-HTK44» (процессор, видеовходы, запись, аудио, хранение, USB, PTZ, тревога — использованы в этой карточке), вторая — «AR-HT162N/AR-HT84N/AR-HT44N» (сеть/ONVIF, режимы DVR/HVR/NVR, размеры, вес, питание) — заголовок второй таблицы называет другие модели, не AR-HTK168/88/44; данные второй таблицы в карточку не включены, чтобы не приписать моделям AR-HTK88/AR-HTK168 характеристики, подписанные в РЭ на другое название.
- Из-за этого в тексте руководства для AR-HTK88/AR-HTK168 нет подтверждённых чисел по сети (интерфейс/протоколы/ONVIF), габаритам, весу и блоку питания — печатной карточке эти поля не проставлены; уточняйте у поставщика или по паспорту конкретной партии.
- Разъёмы передней/задней панели в руководстве показаны на примере 8- и 16-канальных моделей, но само руководство оговаривает, что органы/разъёмы остальных моделей (включая 4-канальный AR-HTK44) аналогичны.
- В приложении по расчёту объёма диска указан предел 4 ТБ на жёсткий диск, а в таблице технических характеристик — до 6 ТБ; перед покупкой диска большого объёма стоит уточнить фактическую поддержку у поставщика.
- Выход сигнала тревоги (глава РЭ отмечена «для некоторых моделей») нельзя нагружать более 1А — для более мощной нагрузки нужен внешний контактный изолятор; но по таблице характеристик у AR-HTK88/AR-HTK168 тревожных входов/выходов нет.
Документация
- Amatek — Инструкция (краткая), Регистраторы AR-HTK44/AR-HTK88/AR-HTK168
- Amatek — Инструкция (подробная), Регистраторы AR-HTK44/AR-HTK88/AR-HTK168
