ASG600 и ASG1000 — комплекты привода для секционных гаражных ворот

Электропривод с рейкой для сбалансированных секционных гаражных ворот: ASG600 до 8,4 м² (тяга 600 Н), ASG1000 до 13,5–16 м² (1000 Н). Цепная или ремённая рейка, питание 230 В.

Модели семейства

ASG600Привод с тяговым усилием 600 Н; комплекты ASG600/3KIT-L (цепь) и ASG600/3KIT-LB (ремень), рейка 3,5 м.

Максимальное тяговое усилие	600 Н (номинальное 300 Н)
Мощность	200 Вт; в ожидании не более 4 Вт
Скорость	0,07 м/с при номинальном усилии, 0,15 м/с максимальная
Циклов в час	7 при номинальном усилии
Ворота	высота до 2,7 м, площадь до 8,4 м²
Масса привода	не более 4,1 кг

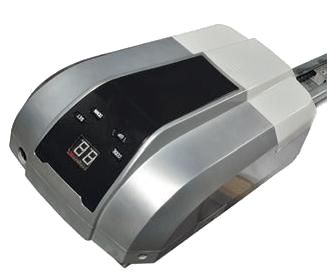

ASG1000Привод с тяговым усилием 1000 Н; комплекты ASG1000/3KIT-L, /3KIT-LB (рейка 3,5 м) и ASG1000/4KIT, /4KIT-B (рейка 4,2 м).

Максимальное тяговое усилие	1000 Н (номинальное 400 Н)
Мощность	300 Вт; в ожидании не более 4 Вт
Скорость	0,06 м/с при номинальном усилии, 0,15 м/с максимальная
Циклов в час	9 (рейка 3,5 м) или 6 (рейка 4,2 м)
Ворота	рейка 3,5 м — высота до 2,7 м, 13,5 м²; рейка 4,2 м — высота до 3,4 м, 16 м²
Масса привода	не более 4,6 кг

Как это работает и подключается

Привод с самоблокирующимся редуктором, блоком управления со встроенным радиоприёмником и подсветкой. Питание ~230 В / 50 Гц; возможна работа от аккумулятора как резервного источника.
При отсутствии сети каретку рейки разблокируют шнуром и двигают полотно вручную.
Пульт радиоуправления: 433,92 МГц, динамический код, дальность не менее 50 м, до 20 пультов, батарейка 12 В типа 27А.

Монтаж

Перед монтажом проверить: ворота сбалансированы (остаются неподвижны в любом положении); усилие страгивания меньше половины максимального тягового, а усилие хода — около половины номинального.
Рейка крепится к стене над воротами или к потолку; каретка соединяется с полотном тягами. Шнур ручной разблокировки — на высоте менее 1,8 м от пола.
Крепёж в стену и потолок в комплект не входит: его тип зависит от материала.
Розетка привода должна быть с заземлением, кабель питания не должен попадать в зону движения ворот.
Привод крепится так, чтобы оставался доступ к кнопкам и дисплею для замены предохранителя.

Примеры

Одиночный гараж, рейка 3,5 м

ASG600/3KIT-L с цельной цепной рейкой ASGR3: ворота высотой до 2,7 м и площадью до 8,4 м².

Большие ворота

ASG1000/4KIT с рейкой ASGR4 длиной 4,2 м: высота до 3,4 м, площадь до 16 м².

Частые вопросы

Чем ASG600 отличается от ASG1000?

Усилием (600 и 1000 Н), мощностью (200 и 300 Вт), допустимой площадью ворот и массой привода.

Какая степень защиты привода?

IP20, диапазон рабочих температур −20…+50 ºС.

Что значат L и LB в названии комплекта?

Комплекты с цепной цельной рейкой и с ремённой разборной рейкой; например ASG600/3KIT-L и ASG600/3KIT-LB.

Нюансы и грабли

Запас по усилию нужен: ветер, обледенение и износ со временем увеличивают трение в системе.
Натяжение цепи или ремня: при излишнем — повышенный износ, при недостаточном — провисание и шум.
Привод рассчитан на автоматизацию только сбалансированных секционных ворот; ширину, высоту и площадь полотна сверяют с таблицей комплектов.
Максимальное время непрерывной работы — 4 мин.
