КТМ-УД — контактное устройство доступа для ключей Dallas DS1990A

Накладное контактное устройство в корпусе из нержавеющей стали для считывания кодов ключей Dallas DS1990A приёмно-контрольными приборами.

Модели семейства

КТМ-УД 4вВерсия с тамперной кнопкой контроля отрыва от поверхности и зуммером для звуковой сигнализации событий, управляются подключённым прибором.

Напряжение управления светодиодом	5 В
Напряжение управления зуммером	от 5 до 12 В
Ток потребления (максимальный)	25 мА
Степень защиты оболочкой	IP54
Рабочая температура	от -30 до +50 °C
Габариты	43×43×12 мм
Масса	20 гр.

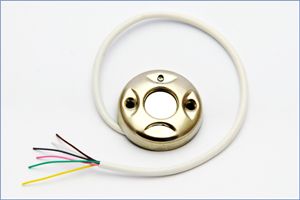

КТМ-УДвУпрощённая версия без тамперной кнопки и зуммера, только контактное считывание кода и светодиодная индикация.

Напряжение управления светодиодом	5 В
Ток потребления (максимальный)	25 мА
Степень защиты оболочкой	IP54
Рабочая температура	от -30 до +50 °C
Габариты	43×43×12 мм
Масса	18 гр.

Как это работает и подключается

Работает только совместно с техническим средством, к которому подключено — само устройство код не обрабатывает.
Индикация — сверхяркий светодиод красного свечения, управляется подключённым прибором.
У версии 4в тампер контролирует отрыв устройства от поверхности крепления; контроль реализует прибор при соответствующем подключении и программных настройках.

Монтаж

Корпус из нержавеющей стали, тип установки — накладной; крепёж в комплекте опционально.
Рабочий диапазон температур от -30 до +50 °C, степень защиты оболочкой IP54.

Примеры

Считыватель кода ключа у прибора

Страницы описывают устройство как способ удобно считывать код ключей Dallas DS1990A приёмно-контрольными охранными, пожарными и иными приборами, работающими с такими ключами.

Частые вопросы

С какими ключами работает КТМ-УД?

С ключами Dallas DS1990A и аналогичными им, по описанию страниц производителя.

Чем КТМ-УД 4в отличается от КТМ-УДв?

У 4в есть тамперная кнопка контроля отрыва и зуммер звуковой сигнализации; у УДв — только светодиодная индикация.

Нюансы и грабли

Устройство не заменяет прибор считывания — код ключа обрабатывает подключённый прибор; без совместимого прибора КТМ-УД не работает.
У КТМ-УДв нет тамперной кнопки и зуммера, которые есть у КТМ-УД 4в — не путать версии при подборе на объект с контролем вскрытия.

Документация

Артида — страница изделия КТМ-УД 4в на сайте производителя (https://artida.by/produkcziya/oxrannaya-signalizacziya/ustrojstvo-kontaktnoe-ktm-ud-4v-(ustrojstvo-dostupa).html)
Артида — страница изделия КТМ-УДв на сайте производителя (https://artida.by/produkcziya/oxrannaya-signalizacziya/ustrojstvo-kontaktnoe-ktm-udv-(ustrojstvo-dostupa).html)
