Артида · кнопки выхода СКУД

Магия-1/2/3 — бесконтактные кнопки выхода

Линейка бесконтактных кнопок «ВЫХОД» в пластиковом корпусе со светодиодной индикацией; срабатывают без нажатия, от касания или руки в перчатке.

Модели семейства

Магия-1Базовое, наиболее простое исполнение линейки: двухцветная индикация состояния контактов, замыкание цепей постоянного тока.

Напряжение питания	от 9 до 28 В
Коммутируемое напряжение	до 28 В
Нагрузочная способность выхода управления	до 0,1 А
Напряжение управления индикацией	от 5 до 24 В
Средний ток потребления	не более 0,025 А
Количество переключений	не менее 1×10⁶
Габариты	85×45×20 мм
Масса	не более 0,035 кг

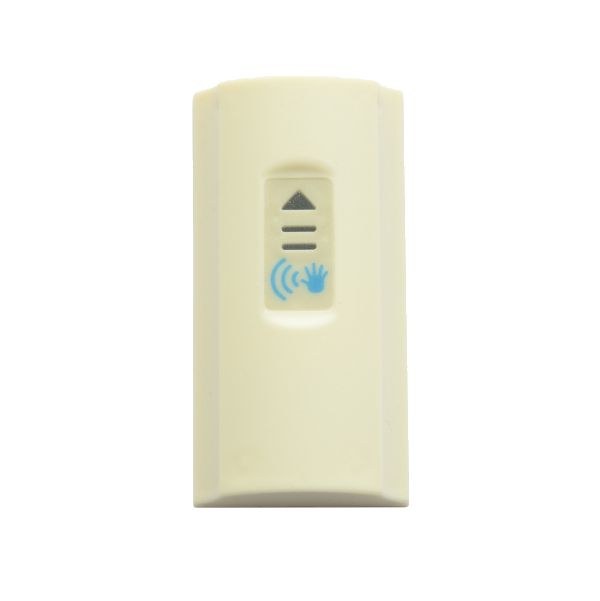

Магия-2Версия с выходным реле («сухой контакт», НЗ и НР) — можно включать прямо в цепь питания 12 или 24 В для управления электромагнитным замком.

Напряжение питания	от 9 до 28 В
Коммутируемое напряжение	до 28 В
Нагрузочная способность выхода управления	до 2 А
Мощность выхода управления	до 30 Вт
Напряжение управления индикацией	от 5 до 24 В
Средний ток потребления	не более 0,035 А
Количество переключений	не менее 1×10⁶
Габариты	85×45×20 мм
Масса	не более 0,035 кг

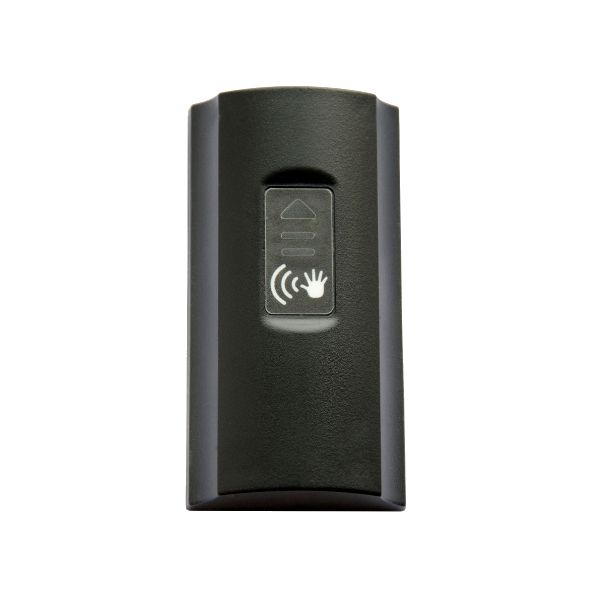

Магия-3Динамическая светодиодная индикация со звуковым сопровождением и настраиваемым временем активного состояния выходного ключа.

Напряжение питания	от 9 до 28 В
Коммутируемое напряжение	до 28 В
Нагрузочная способность выхода управления	до 0,1 А
Напряжение управления индикацией	от 5 до 24 В
Средний ток потребления	не более 0,025 А
Время активного состояния выходного ключа	от 0,5 до 15 секунд, настраивается
Количество переключений	не менее 1×10⁶
Габариты	85×45×20 мм
Масса	не более 0,035 кг

Как это работает и подключается

Срабатывают мгновенно без механического нажатия, от лёгкого касания, в том числе рукой в перчатке; программирования не требуют.
У «Магии-1» и «Магии-3» индикация двухцветная: красное свечение — контакты разомкнуты, синее — замкнуты; у «Магии-3» она динамическая, со звуковым сопровождением; у «Магии-2» индикация тоже двухцветная, цвета на странице не указаны.
Ресурс срабатываний — не менее 1 миллиона переключений у каждой версии.

Монтаж

Корпус пластиковый, устанавливается на поверхности из любых материалов.
«Магия-2» с выходным реле можно включать непосредственно в цепь питания замка 12 или 24 В, нагрузка выхода управления — до 2 А / 30 Вт.
У «Магии-3» время активного состояния выходного ключа настраивается в пределах 0,5–15 с.

Примеры

Кнопка «ВЫХОД» у двери СКУД

Страницы описывают все три исполнения как кнопки «ВЫХОД» в системах контроля и управления доступом.

Управление замком напрямую

У «Магии-2» выходное реле «сухой контакт» позволяет включать кнопку прямо в цепь питания 12 или 24 В для электромагнитного замка.

Частые вопросы

Чем «Магия-2» отличается от «Магии-1» и «Магии-3»?

У «Магии-2» есть выходное реле с сухим контактом и нагрузочная способность до 2 А (30 Вт) — её можно включать прямо в цепь питания замка 12 или 24 В; «Магия-1» и «Магия-3» держат только до 0,1 А.

Нужно ли программировать кнопку перед установкой?

Нет, по описанию производителя все три версии не требуют программирования.

Нюансы и грабли

Не путать версии по нагрузочной способности: у «Магии-1» и «Магии-3» выход управления держит только до 0,1 А, у «Магии-2» — до 2 А (30 Вт).
Напряжение управления индикацией (5–24 В) отдельно от напряжения питания кнопки (9–28 В) — при подключении сверять оба параметра.

Документация

Артида — страница изделия Магия-1 на сайте производителя (https://artida.by/produkcziya/kontrol-dostupa/knopka-beskontaktnaya-magiya-1.html)
Артида — страница изделия Магия-2 на сайте производителя (https://artida.by/produkcziya/kontrol-dostupa/knopka-beskontaktnaya-magiya-2.html)
Артида — страница изделия Магия-3 на сайте производителя (https://artida.by/produkcziya/kontrol-dostupa/knopka-beskontaktnaya-magiya-3.html)
