ATIX · IP-камеры
AT-NC-2B — цилиндрические IP-камеры 5–8Мп на матрицах SONY
Цилиндрические металлические IP-камеры IP67 на матрицах SONY, двойная подсветка ИК+LED, слот MicroSD до 512Гб. Есть версия PRO, мотозум и модель со стробоскопом.
Модели семейства
AT-NC-2B5M-2.8/MDL (10E)5Мп, фиксированный объектив, детекция человека и автотранспорта.
| Разрешение | 5Мп (2592x1944) |
| Матрица | 1/2.8" SONY Sensor IMX335 |
| Объектив | фиксированный, 2.8 мм, F1.6 |
| Подсветка | ИК / LED/ Смарт; 40м (ИК) / 30м (LED) |
| Основной поток | 2592×1944@25 к/с;2560×1440@25/30 к/с;1920×1080@25к/с;1280×720@25 к/с |
| Питание | DC12В±15%, 500мА / PoE (802.3af) |
| Корпус | Цилиндр, металл, IP67 |
| Габариты, вес | 170 х 68 х 71 мм, 600 г |
| Температура | -40℃ ~ +60℃, влажность не более 95% |
| SD | MicroSD до 512Гб |
AT-NC-2B5M-2.8/MDL (10E) PROPRO-версия: матрица IMX 335 Starvis, защита TVS4000, крепёжный комплект.
| Разрешение | 5Мп (2592x1944) |
| Матрица | 1/2.8" SONY IMX 335 Starvis Back-illuminated CMOS sensor |
| Объектив | фиксированный, 2.8 мм, F1.6 |
| Подсветка | ИК / LED/ Смарт; 40м (ИК) / 30м (LED) |
| Основной поток | 2592×1944@25 к/с;2560×1440@25/30 к/с;1920×1080@25/30 к/с;1280×720@25/30 к/с |
| Питание | DC12В±15% / PoE (802.3af) |
| Корпус | Цилиндр, металл, IP67 |
| Габариты, вес | 170 х 68 х 71 мм, 600 г |
| Температура | -40℃ ~ +60℃, влажность не более 95% |
| Защита | TVS4000 |

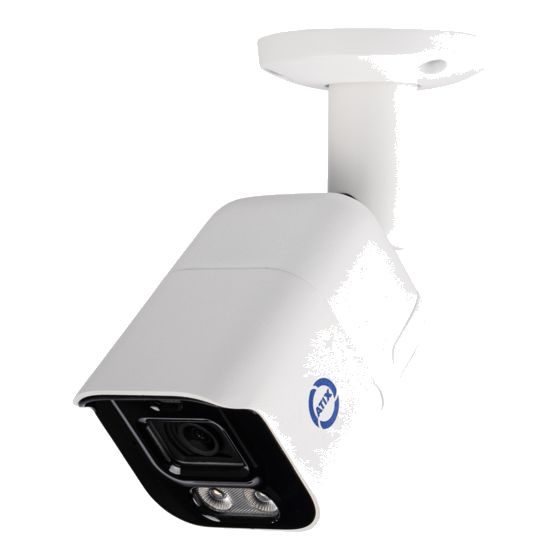

AT-NC-2B5M-2.8/MSIODL-AD (4E)Активное сдерживание: стробоскоп, сопровождающий свет, встроенный динамик, тревожный вход/выход 1/1.
| Разрешение | 5Мп (2592x1944) |
| Матрица | 1/2.8" SONY IMX 335 Starvis Back-illuminated CMOS sensor |
| Объектив | фиксированный, 2.8 мм, F1.6 |
| Подсветка | ИК / LED/ Смарт; 40м (ИК) / 30м (LED) |
| Основной поток | 2592×1944@25 к/с;2560×1920@25/30 к/с;1920×1080@25/30 к/с;1280×720@25/30 к/с |
| Питание | DC12В±15%, 700мА / PoE (802.3af) |
| Корпус | Цилиндр, металл, IP67 |
| Габариты, вес | 67.4 x 67.7 x 164.6 мм, 600 г |
| Температура | -40℃ ~ +60℃ |
| Динамик / тревога | встроенный динамик; тревожные вход/выход 1/1 |
| ONVIF | ONVIF 24.12 (Profile S/T/G/M) |

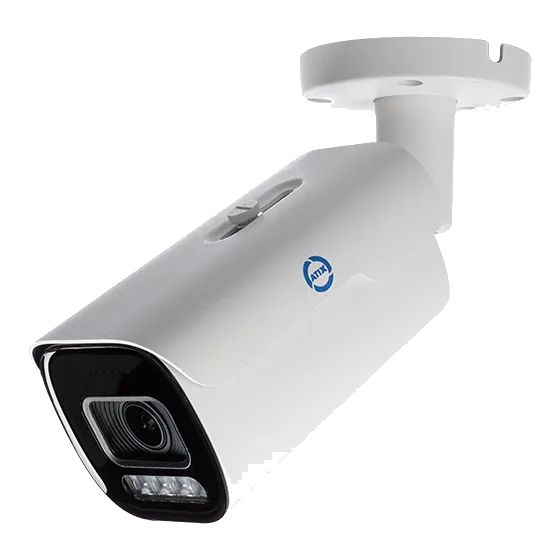

AT-NC-2B5M-Z2.7-13.5/MDL (15E)5Мп, моторизированный объектив 2.7-13.5 мм, ИК 60 м.
| Разрешение | 5Мп (2592x1944) |
| Матрица | 1/2.8" SONY Sensor IMX335 |
| Объектив | моторизированный, 2.7-13.5 мм, F1.6-F3.3 |
| Подсветка | ИК / LED/ Смарт; 60 м (ИК)/40 м (LED) |
| Основной поток | 2592×1944@25 к/с;2560×1440@25/30 к/с;1920×1080@25/30 к/с;1280×720@25 к/с |
| Питание | DC12В±10%, 550мА / PoE (802.3af) |
| Корпус | Цилиндр, металл, IP67 |
| Габариты, вес | 268 x 95 x 88, 1350г |
| Температура | -40℃ ~ +60℃ |

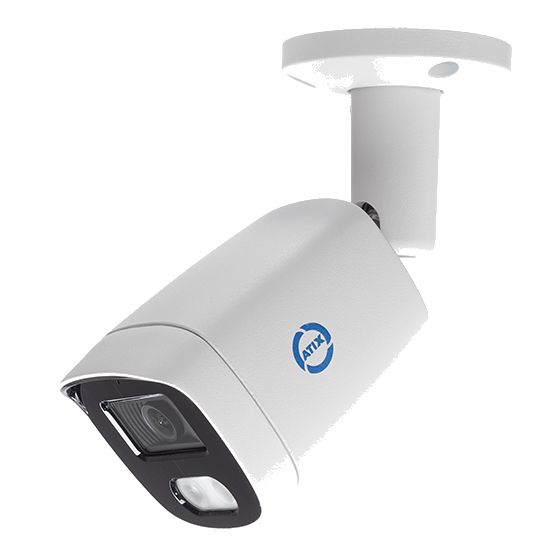

AT-NC-2B8M-2.8/MDL (10F)8Мп, IMX415, обнаружение звука.
| Разрешение | 8Мп (3840×2160) |
| Матрица | 1/2.8" SONY IMX 415 Starvis Back-illuminated CMOS sensor |
| Объектив | фиксированный, 2.8 мм, F1.6, угол 96° |
| Подсветка | ИК / LED/ Смарт; 40м (ИК) / 30м (LED) |
| Основной поток | 3840×2160@20 к/с;2560×1920@20 к/с;1920×1080@20к/с;1280×720@20к/с |
| Питание | DC12В±15%, 700мА / PoE (802.3af) |
| Корпус | Металл, IP67 |
| Габариты, вес | 169 × 67.5 × 70 мм, 420 г. |
| Температура | -40℃ ~ +60℃, влажность не более 95% |
| ONVIF | ONVIF 24.12 (Profile S/T/G/M) |
Как это работает и подключается
- Сеть RJ-45 10/100Base-TX, питание DC12В или PoE (802.3af); микрофон встроенный у всех исполнений.
- Слот MicroSD до 512Гб у всех исполнений.
- Аналитика: вторжение в зону, вход и выход из зоны, праздношатание, скопления людей, пересечение линии (перечень зависит от исполнения).
Монтаж
- Кронштейны: AT-MA-MJB01, AT-MA-MWB01, AT-MA-PJB01…PJB04; у мотозума 15E — AT-MA-MJB02 и AT-MA-MPH01.
- В комплекте: защита разъёма RJ45, инструкция, монтажный/крепёжный комплект, устройство.
- Кнопка сброса на системной плате под лючком карты памяти; у 15E — под защитной крышкой на корпусе.
Примеры
Активное сдерживание
Модель MSIODL-AD (4E): стробоскоп, сопровождающий свет, встроенный динамик, тревожный вход и выход.
Наблюдение на дальности
15E: моторизированный объектив 2.7-13.5 мм, оптическое увеличение 5x.
Частые вопросы
Есть ли динамик?
Встроенный динамик только у AT-NC-2B5M-2.8/MSIODL-AD (4E).
Какая карта памяти?
MicroSD до 512Гб.
Нюансы и грабли
- Версии ONVIF разные: 19.12 (Profile S/T) у 10E, PRO и 15E, 24.12 (Profile S/T/G/M) у 4E и 10F.
- Мотозум 15E заметно тяжелее и больше остальных (1350г, 268 x 95 x 88).
- Ток питания различается по исполнениям — блок питания подбирать по конкретной модели.
