BAS-IP AA — многоабонентские уличные вызывные панели видеодомофонии

Уличные IP-панели для многоквартирных домов и офисов: цветной экран, камера 2 Мп, IP65, питание +12 В или PoE, у части моделей — распознавание лиц и мобильный доступ.

Модели семейства

AA-07TDIПанель с 4,3" TFT-дисплеем и механической клавиатурой с подсветкой.

Дисплей	4,3" TFT, цветной с подсветкой
Камера	1/4", 2 Мп, угол обзора 110°, видео Half HD (1280×720), H.264 Main Profile
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 3,6 Вт
Питание	+12 В
Габариты панели / под установку	155×375×55 мм / 140×350×60 мм

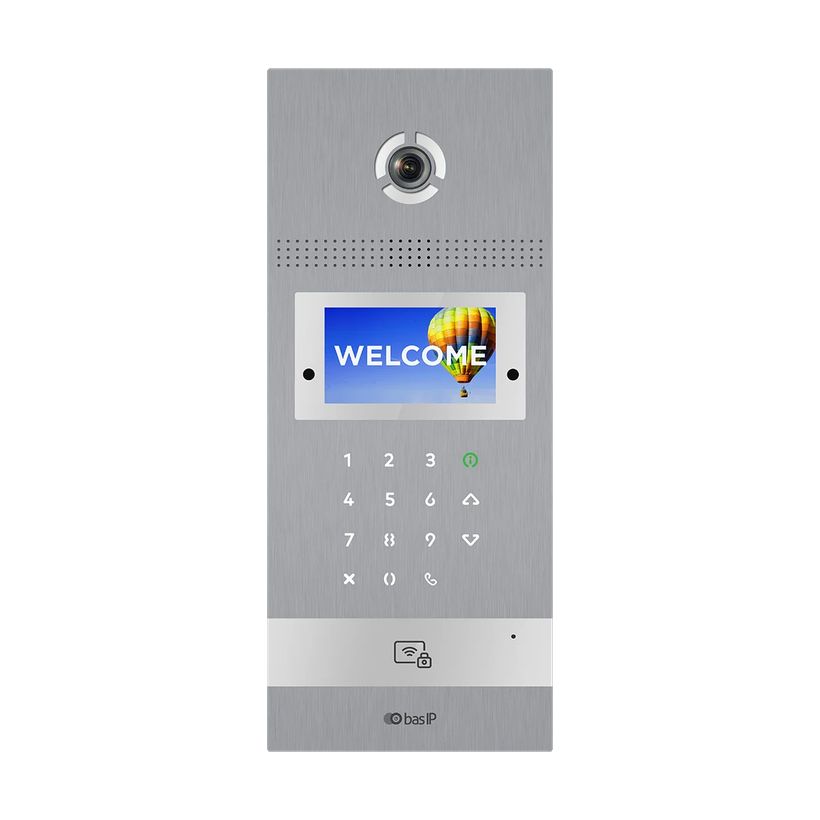

AA-12FBIПанель с распознаванием лиц, поддержкой мобильного доступа BAS-IP UKEY и питанием +12 В/PoE.

Дисплей	4,3" TFT, цветной с подсветкой
Клавиатура	пьезоэлектрические кнопки с подсветкой
Камера	1/3", 2 Мп, угол обзора 110°, видео Full HD (1920×1080), H264 Main Profile
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 3,6 Вт
Питание	+12 В / PoE
Габариты панели / под установку	158×379×49 мм / 142×358×58 мм

AA-12FTIПанель со встроенным считывателем PW-OEM MF BLE v2 и мобильным доступом PW-Mobile IDv2.

Дисплей	4,3" TFT, цветной с подсветкой
Считыватель	PW-OEM MF BLE v2 (Mifare SL1-SL3, NFC, BLE)
Камера	1/3", 2 Мп, угол обзора 110°, видео Full HD (1920×1080), H 264 Main Profile
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 3,6 Вт
Питание	+12 В
Габариты панели / под установку	158×380×49 мм / 142×358×58 мм

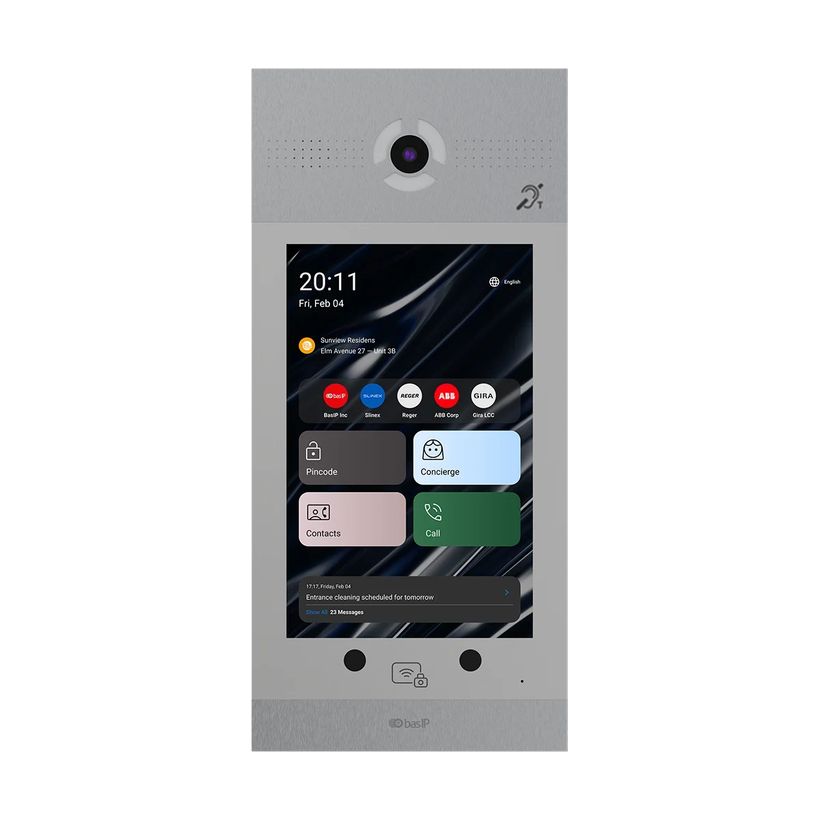

AA-14FBISПанель с 10,1" дисплеем, телефонной книгой и вызовом консьержа/лифта, выход на индукционную петлю.

Дисплей	10,1" IPS, цветной с подсветкой и подогревом
Клавиатура	сенсорная
Камера	1/3", 2 Мп, угол обзора 110°, видео Full HD (1920×1080), H 264 Main Profile
Защита	IP65, IK06
Температура	-40…+65 °C
Потребление	17,8 Вт, в режиме ожидания — 3,8 Вт
Питание	+12 В и PoE IEEE802.3at
Габариты панели / под установку	180×400×45 мм / 172×379×58 мм

AA-14FTISПанель с 10,1" дисплеем, встроенным считывателем и мобильным доступом PW-Mobile IDv2.

Дисплей	10,1" IPS, цветной с подсветкой и подогревом
Считыватель	PW-OEM MF BLE v2 (Mifare SL1-SL3, NFC, BLE)
Камера	1/3", 2 Мп, угол обзора 110°, видео Full HD (1920×1080), H.264 Main Profile
Защита	IP65, IK06
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 3,6 Вт
Питание	+12 В
Габариты панели / под установку	180×400×45 мм / 172×379×58 мм

Как это работает и подключается

Панель подключается по Ethernet UTP CAT5 или выше к PoE-коммутатору либо обычному коммутатору/маршрутизатору; максимальная длина сегмента кабеля — 100 м (IEEE 802.3).
Раздельные интерфейсы: RS485, выход Wiegand, контактное реле для замка, вход для пожарной сигнализации, датчик двери и кнопка выхода.

Монтаж

Питание — внешний блок +12 В, 2 А; у AA-12FBI, AA-12FTI, AA-14FBIS и AA-14FTIS РЭ дополнительно приводит схему подключения от PoE-коммутатора (IEEE 802.3af у AA-12, IEEE 802.3at у AA-14) — у AA-07TDI такой схемы в РЭ нет.
Для врезного монтажа нужна ниша в стене под кронштейн (например, 144×360×59 мм под AA-12, 174×381 мм под AA-14); отверстие для стока воды в нижней части кронштейна закрывать нельзя.
У AA-14 монтаж предполагает несколько слоёв силиконового герметика: по периметру ниши и вокруг кабельного ввода в задней крышке панели.

Примеры

Подъезд многоквартирного дома

РЭ описывает панели как решение для офисных зданий, многоквартирных комплексов и коттеджных посёлков.

Индукционная петля для слабослышащих

У AA-12FBI/FTI и AA-14 есть выход для внешней индукционной петли: низкочастотный аудиосигнал 1,2 В, 8,2 кОм, разъём TRS.

Частые вопросы

Можно ли питать панель по PoE?

В ТТХ явно указано «+12 В и PoE» только у AA-12FBI и AA-14FBIS. У AA-12FTI и AA-14FTIS в ТТХ стоит «+12 В», но в тех же РЭ приведена схема подключения от PoE-коммутатора — расхождение внутри документа. У AA-07TDI схемы PoE в РЭ нет вовсе.

Какая максимальная длина кабеля Ethernet до панели?

100 м для сегмента UTP CAT5 и выше, согласно IEEE 802.3 (указано во всех РЭ серии).

Нюансы и грабли

В строке «Питание» ТТХ у AA-12FTI и AA-14FTIS указано только «+12 В», но в тех же РЭ есть схема питания от PoE-коммутатора (802.3af и 802.3at соответственно) — расхождение внутри документа, перед проектированием уточнить у производителя, какой вариант актуален.
У AA-07TDI в РЭ нет схемы подключения через PoE — только внешний блок питания +12 В, 2 А.
Потребление у моделей разное (6,5 Вт у большинства, 17,8 Вт у AA-14FBIS) — брать цифру из РЭ конкретной модели, не переносить с соседней.
Сливное отверстие в кронштейне для врезного монтажа нельзя закрывать герметиком или иным способом — иначе внутри скапливается вода.

Документация

BAS-IP — AA-07TDI, паспорт изделия
BAS-IP — AA-12FBI, руководство пользователя
BAS-IP — AA-12FTI, руководство пользователя
BAS-IP — AA-14FBIS, руководство пользователя
BAS-IP — AA-14FTIS, руководство пользователя
