BAS-IP AT — внутренние IP-видеодомофоны на Android

Внутренние сенсорные мониторы видеодомофона на Android 10 с Wi-Fi, PoE или +12 В, подключением шлейфов сигнализации; отличаются размером экрана и наличием встроенной камеры.

Видеодомофоны BAS-IP AT (абонентские мониторы)

Модели семейства

AT-07LМонитор с 7" экраном без встроенной камеры.

Дисплей	7" IPS LCD, сенсорный емкостный, разрешение 1024×600
Встроенная камера	нет
Питание	PoE и +12 В
Потребление	6 Вт, в режиме ожидания — 2,5 Вт
Габариты	236×128×26,5 мм
Wi-Fi	2,4 ГГц (IEEE 802.11n)
ОС	Android 10

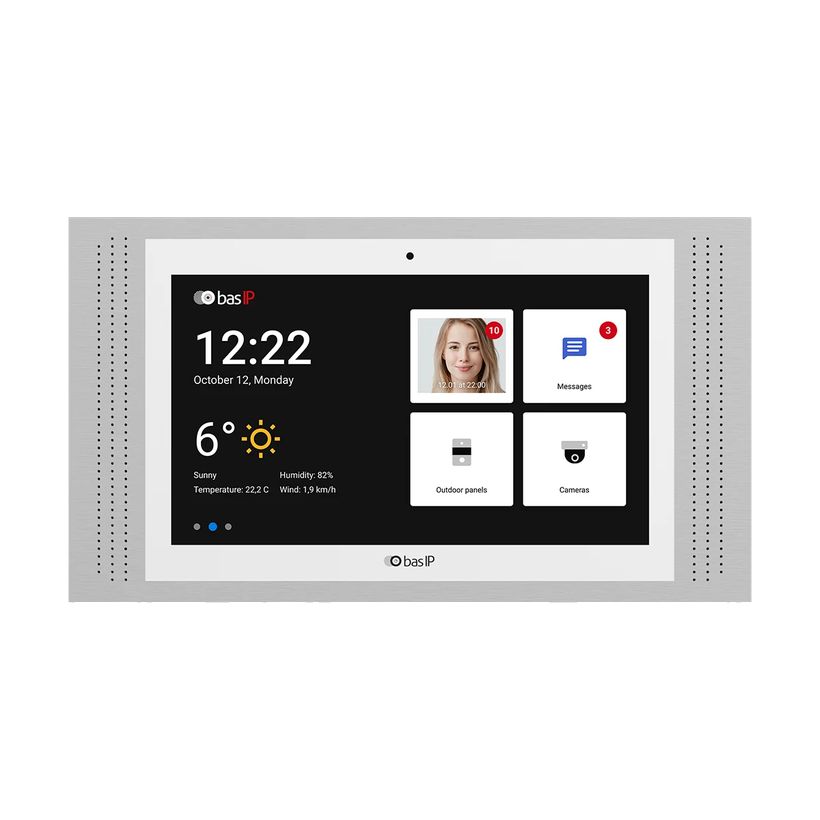

AT-10Монитор с 10" экраном и встроенной камерой.

Дисплей	10" IPS LCD, сенсорный емкостный, разрешение 1280×800
Встроенная камера	есть
Питание	PoE и +12 В
Потребление	6 Вт, в режиме ожидания — 2,5 Вт
Габариты	316×185×30 мм
Wi-Fi	2,4 ГГц (IEEE 802.11n)
ОС	Android 10

Как это работает и подключается

Кабель Ethernet UTP CAT5 или выше до PoE-коммутатора либо обычного коммутатора/маршрутизатора; максимальная длина сегмента — 100 м (IEEE 802.3).
Если PoE не используется — отдельный блок питания +12 В, 2 А.
Интерфейс RS485 и разъём для подключения шлейфов сигнализации, домашней автоматики и сирены/звонка.

Монтаж

Крепление на кронштейн: настенное накладное или врезное в подготовленную нишу.
Ниша для врезного монтажа: 222×114×60 мм под AT-07L, 298×162×36 мм под AT-10 — размеры разные, кронштейны не взаимозаменяемы.
Кронштейн крепится комплектными винтами через крестовую отвёртку; монитор ставится на кронштейн сверху вниз.

Примеры

Квартира без домашней автоматики

Монитор подключается по Ethernet к PoE-коммутатору или обычному коммутатору с отдельным блоком питания +12 В, 2 А.

Подключение сигнализации

РЭ предусматривает шлейфы сигнализации (AL1–AL8), кнопку звонка и выход на сирену; в комплекте 8 резисторов для шлейфов.

Частые вопросы

Можно ли питать монитор только по PoE, без отдельного блока питания?

Да, РЭ указывает питание PoE и +12 В; блок питания +12 В, 2 А нужен только если PoE не используется.

Какая максимальная длина кабеля Ethernet до монитора?

100 м для сегмента UTP CAT5 и выше, согласно IEEE 802.3.

Нюансы и грабли

У AT-07L нет встроенной камеры (у AT-10 есть) — при выборе модели под задачу с видеонаблюдением с монитора это учитывать.
Размеры ниши для врезного монтажа у моделей разные (222×114×60 мм и 298×162×36 мм) — кронштейн одной модели не встанет в нишу под другую.
