BAS-IP AV — индивидуальные вызывные панели видеодомофонии

Одноабонентские IP-панели вызова для офиса, квартиры или коттеджа: камера 2 Мп, PoE или +12 В, у части моделей — считыватель карт и распознавание лиц.

Вызывные панели BAS-IP AV (индивидуальные)

Модели семейства

AV-01KDПанель с клавиатурой для разблокировки по пин-коду.

Камера	1/4", регулировка наклона 15°, угол обзора 90°, 2 Мп, видео 720p (1280×720), H.264 Main Profile
Защита	IP65, IK08
Температура	-40…+65 °C
Потребление	5,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В, PoE 802.3af
Корпус	металлический сплав
Габариты панели / под установку	115×190×45 мм / 101×177×46 мм

AV-03BDПанель со считывателем карт и брелоков, накладная установка.

Камера	1/4", угол обзора 90°, 2 Мп, видео HD (1280×720), H.264 Main Profile
Защита	IP64, IK06
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В, PoE 802.3af
Корпус	ABS-пластик
Габариты панели	102×160×46 мм
Установка	накладная, с козырьком или без

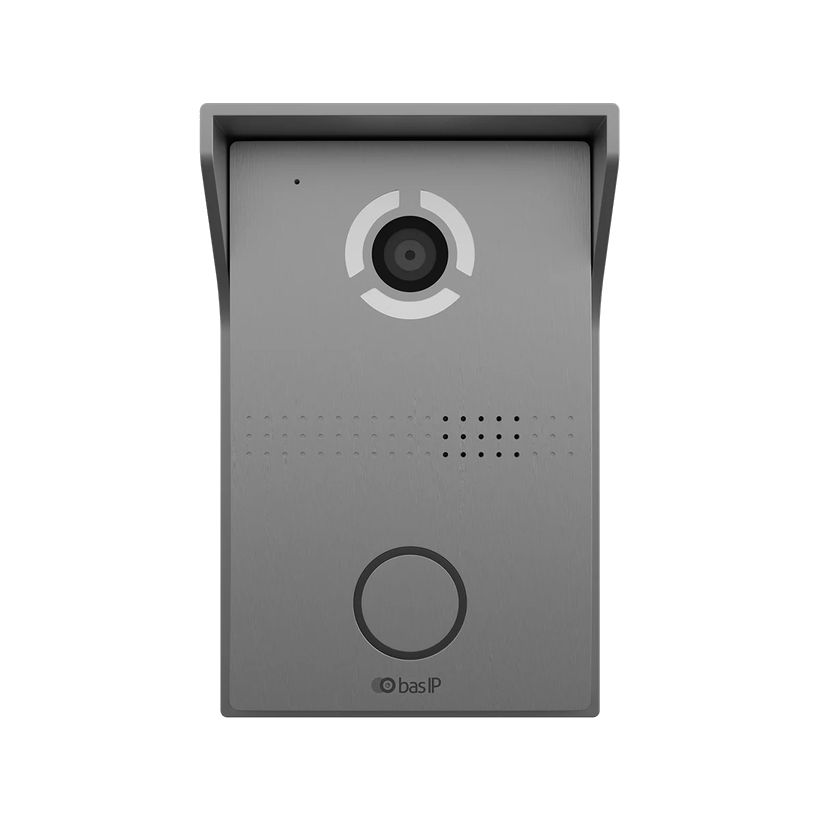

AV-03DБазовая версия панели без считывателя карт.

Камера	1/4", угол обзора 90°, 2 Мп, видео HD (1280×720), H.264 Main Profile
Защита	IP64, IK06
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В, PoE 802.3af
Корпус	ABS-пластик
Габариты панели	102×160×46 мм
Установка	накладная, с козырьком или без

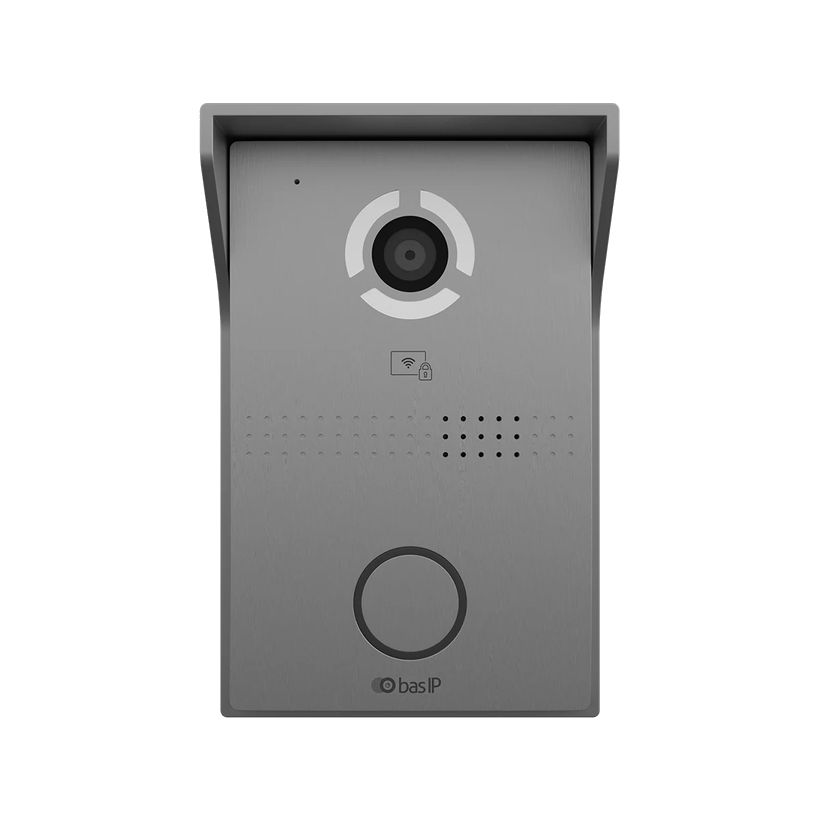

AV-03TDВерсия со встроенным считывателем PW-OEM MF BLE v2 и мобильным доступом.

Считыватель	PW-OEM MF BLE v2 (Mifare SL1-SL3, NFC, BLE), поддержка мобильного доступа PW-Mobile IDv2
Камера	1/4", угол обзора 90°, 2 Мп, видео HD (1280×720), H.264 Main Profile
Защита	IP64, IK06
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В, PoE 802.3af
Габариты панели	102×160×46 мм

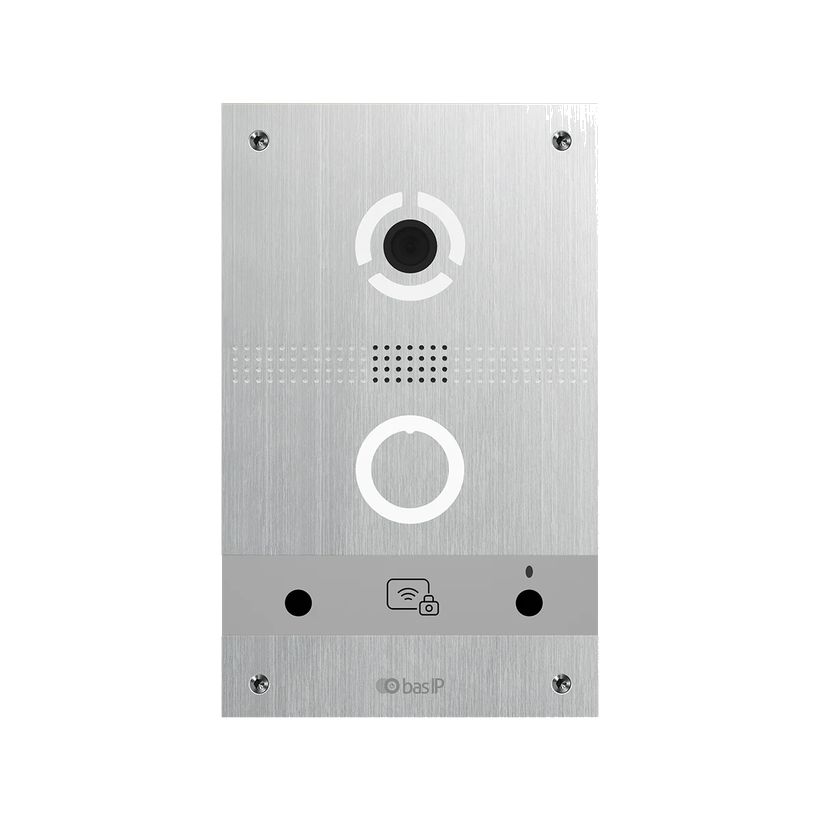

AV-08FBLПанель с распознаванием лиц, пьезоэлектрической кнопкой и встроенным бустером питания для замка.

Камера	1/3", угол обзора 124°, 2 Мп, видео FullHD (1920×1080), H.264 Main Profile
Кнопка вызова	пьезоэлектрическая
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт, в режиме ожидания — 3,8 Вт
Питание	+12 В и PoE
Корпус	алюминий
Габариты панели / под установку	130×212×47 мм / 114×196×59 мм
Установка	врезная

Как это работает и подключается

Подключение по Ethernet UTP CAT5 или выше к PoE-коммутатору либо обычному коммутатору/маршрутизатору; максимальная длина сегмента — 100 м (IEEE 802.3).
Если PoE не используется — блок питания +12 В, 2 А.
Интерфейсы RS485, вход кнопки выхода/датчика двери, выход на контактное реле замка; у AV-08FBL добавлены Wiegand-вход/выход.

Монтаж

Панели AV-03 монтируются накладным способом (кронштейн в комплекте, с козырьком или без); AV-01KD и AV-08FBL — врезной монтаж в подготовленную нишу.
Размер ниши под врезной монтаж свой у каждой модели: 103×179×47 мм у AV-01KD, 116×198×58 мм у AV-08FBL; под кронштейн AV-03 нужно отверстие 20×50×60 мм.
Отверстие для стока воды в нижней части кронштейна нельзя закрывать — оно отводит попавшую влагу.

Примеры

Вход в офис или квартиру

РЭ описывает панели серии AV как решение для интерьера офисного центра или коттеджа, одноабонентские (индивидуальные).

Подключение замка

К панелям AV-01KD/03 можно подключить электромеханический или электромагнитный замок с коммутируемым током не более 5 А.

Частые вопросы

Чем AV-03TD отличается от AV-03D?

У AV-03TD встроен считыватель PW-OEM MF BLE v2 (Mifare SL1-SL3, NFC, BLE) и поддержка мобильного доступа PW-Mobile IDv2; у AV-03D такого считывателя нет.

Какой максимальный ток замка можно подключить к панели AV-01KD?

РЭ допускает электромеханический или электромагнитный замок с коммутируемым током не более 5 А.

Нюансы и грабли

Класс защиты у моделей разный: IP65/IK08 у AV-01KD, IP64/IK06 у AV-03, IP65/IK07 у AV-08FBL — не переносить показатель одной модели на другую.
К AV-01KD/AV-03 подключаются замки с коммутируемым током не более 5 А — РЭ не говорит про более мощные замки.
Считыватель, судя по РЭ, есть не только у AV-03BD/AV-03TD: у AV-08FBL в описании внешнего вида тоже указан «Считыватель», хотя тип карт для него в тексте не расшифрован (в отличие от AV-03TD с явным PW-OEM MF BLE v2); у AV-03D считыватель в описании не упомянут.
