BAS-IP AV-09 — многоабонентские вызывные панели с клавиатурой и кнопкой консьержа

Панель управления доступом для многоквартирных домов и бизнес-центров: механическая клавиатура, кнопка консьержа, считыватель карт, корпус из алюминия с закалённым стеклом.

Вызывные панели BAS-IP AV-09 (многоабонентские)

Модели семейства

AV-09KFBIПанель с клавиатурой, кнопкой консьержа и встроенным считывателем карт доступа.

Клавиатура	13-кнопочная механическая, белая подсветка
Кнопка консьержа	есть, зелёная подсветка
Камера	1/3" CMOS, 2 Мп, угол обзора 120° (горизонтальный) / 67° (вертикальный), видео Full HD (1920×1080), H.264 Main Profile
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт в рабочем режиме, 3,8 Вт в режиме ожидания
Питание	PoE, +12 В DC
Корпус	алюминий с закалённым стеклом на передней панели
Габариты	106×240×34,5 мм

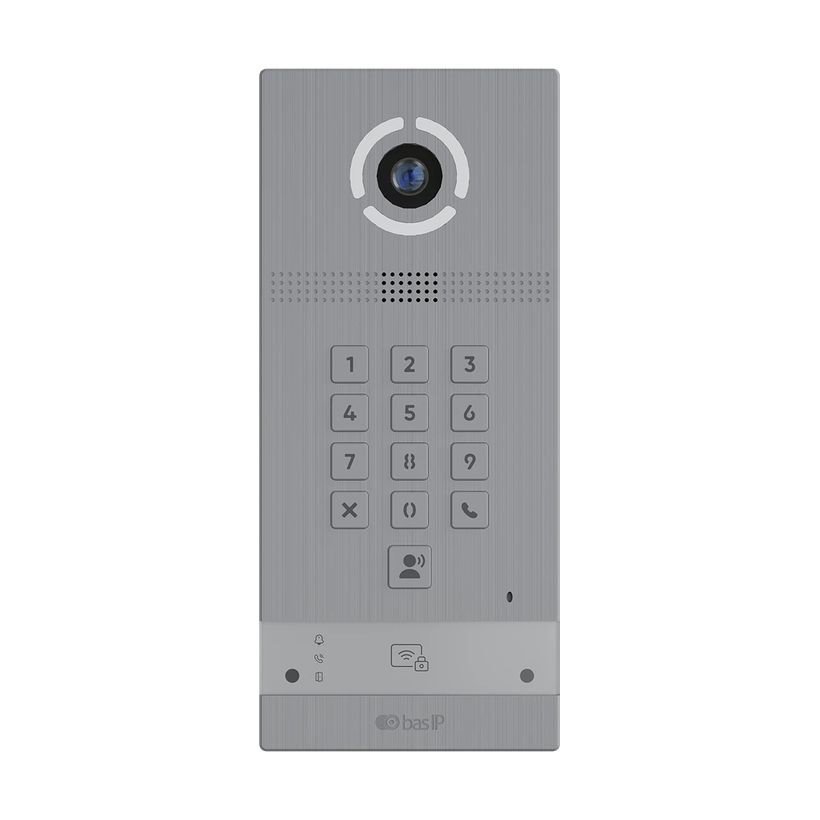

AV-09KFMIПанель со встроенным бесконтактным считывателем карт Mifare.

Считыватель	бесконтактный, карты Mifare
Клавиатура	13-кнопочная механическая, белая подсветка
Кнопка консьержа	есть, зелёная подсветка
Камера	1/3" CMOS, 2 Мп, угол обзора 120° (горизонтальный) / 67° (вертикальный), видео Full HD (1920×1080), H.264 Main Profile
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	6,5 Вт в рабочем режиме, 3,8 Вт в режиме ожидания
Питание	PoE, +12 В DC
Габариты	106×240×34,5 мм

Как это работает и подключается

Кабель Ethernet UTP CAT5 или выше до PoE-коммутатора либо обычного коммутатора/маршрутизатора; максимальная длина сегмента — 100 м (IEEE 802.3). Если PoE не используется — блок питания +12 В, 2 А.
Два встроенных реле для замков, вход Wiegand и выход Wiegand, вход для внешнего считывателя, RS485 и вход пожарной сигнализации.
РЭ приводит 7 типовых схем подключения: один или два электромеханических/электромагнитных замка, внешний считыватель и модуль индукционной петли, дополнительная СКУД.

Монтаж

По умолчанию — накладной монтаж на комплектный кронштейн; врезной монтаж — через отдельно продаваемый короб/кронштейн BF-AV09, козырёк BR-AV9 — тоже отдельно.
Для врезного монтажа нужна ниша 116×271×48 мм (по другому чертежу — 114×269×48 мм); дренажное отверстие в нижней части короба нельзя перекрывать — оно отводит конденсат.
Для защиты замка и встроенного реле панели на схемах с двумя замками показаны диоды 1N5408 — в комплект поставки не входят, ставить отдельно.

Примеры

Вход в многоквартирный дом или бизнес-центр

РЭ описывает панель как решение с функцией управления доступом для многоквартирных зданий или бизнес-комплексов.

Слуховой аппарат посетителя

Выход для внешней индукционной цепи: низкочастотный аудиосигнал 1,2 В, выходное сопротивление 8,2 кОм, разъём 3,5 мм TRS.

Частые вопросы

Чем AV-09KFMI отличается от AV-09KFBI?

У AV-09KFMI явно указан бесконтактный считыватель карт Mifare; у AV-09KFBI считыватель тоже показан на схеме устройства, но тип карт в тексте РЭ не уточнён.

Нужен ли отдельный блок питания при использовании PoE?

Нет, панель поддерживает PoE; блок питания +12 В, 2 А нужен только если PoE не используется.

Нюансы и грабли

Дренажное отверстие в коробе для врезного монтажа нельзя блокировать — иначе конденсат скапливается внутри монтажной ниши.
Диоды защиты замка (1N5408) в комплект не входят — их нужно докупать отдельно при подключении по схемам с двумя замками.
Кронштейн для врезного монтажа BF-AV09 и козырёк BR-AV9 не входят в комплект панели — их нужно заказывать отдельно, если планируется такой монтаж.

Документация

BAS-IP — AV-09KFBI, руководство пользователя (версия 2.1, 2026-03)
BAS-IP — AV-09KFMI, руководство пользователя (версия 2.1, 2026-03)
