BAS-IP BA — многокнопочные вызывные панели на несколько квартир

Уличная вызывная панель с кнопками на каждую квартиру, встроенной камерой и считывателем карт Mifare; отличие моделей — число кнопок (4 или 8).

Модели семейства

BA-04MD4-кнопочная панель на 4 квартиры.

Кнопки	4, с подписью Apt 1–4
Камера	1/4", угол обзора 90°, 1,3 Мп, видео Half HD (1280×720), H.264 Main Profile
Контроль доступа	считыватель карт MIFARE®
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	5,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В и PoE
Габариты панели / под установку	156×270×50 мм / 142×245×55 мм

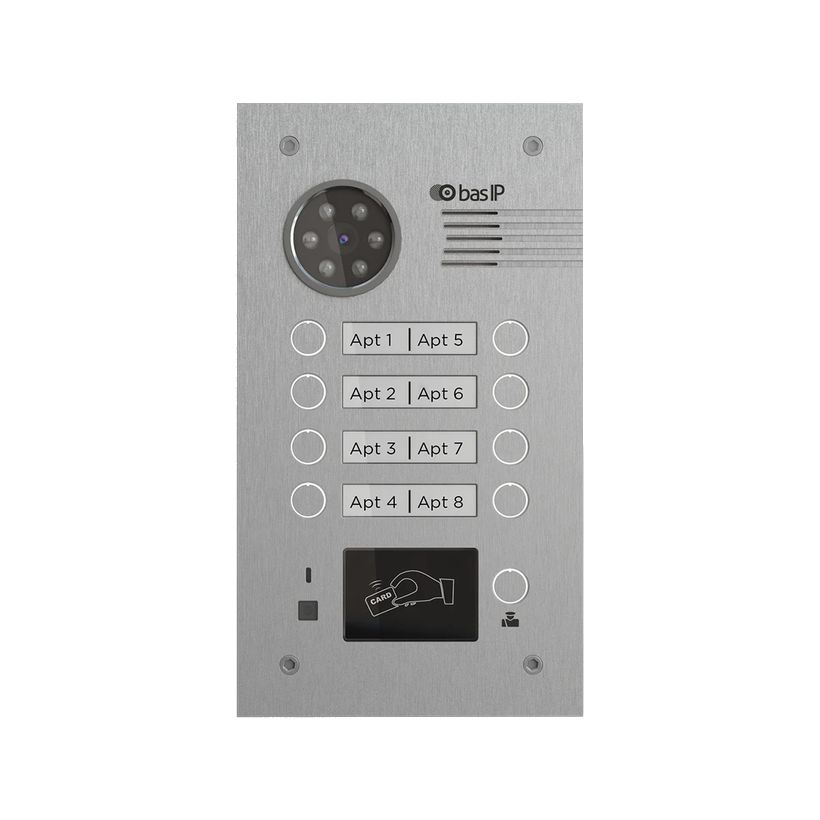

BA-08MD8-кнопочная панель на 8 квартир.

Кнопки	8, с подписью Apt 1–8
Камера	1/4", регулировка наклона 15°, угол обзора 90°, 1,3 Мп, видео Half HD (1280×720), H.264 Main Profile
Контроль доступа	считыватель карт MIFARE®
Защита	IP65, IK07
Температура	-40…+65 °C
Потребление	5,5 Вт, в режиме ожидания — 2,5 Вт
Питание	+12 В и PoE
Габариты панели / под установку	156×270×50 мм / 142×245×55 мм

Кабель Ethernet UTP CAT5 или выше до PoE-коммутатора либо обычного коммутатора/маршрутизатора; максимальная длина сегмента — 100 м (IEEE 802.3).
Если PoE не используется — блок питания +12 В, 2 А.
К панели можно подключить электромеханический или электромагнитный замок с коммутируемым током не более 5 А.

Врезной монтаж: ниша в стене 144×247×56 мм, кронштейн (монтажная коробка) 142×245×55 мм; накладной — с кронштейном BR-BA.
Отверстие для стока воды в нижней части кронштейна нельзя закрывать — оно отводит попавшую влагу через сливной желоб.

Малоквартирный дом или коттеджный посёлок

Каждая кнопка панели подписана как отдельная квартира (Apt 1, Apt 2 …) — вызов конкретного абонента без диспетчера.

Чем BA-08MD отличается от BA-04MD?

Только числом кнопок вызова (8 против 4) и подписью квартир на панели; остальные характеристики по РЭ совпадают.

Обе модели используют одинаковый кронштейн и нишу (142×245×55 мм / 144×247×56 мм) — разница только в числе кнопок и подписи квартир.
К панели допускаются только замки с коммутируемым током не более 5 А.
