BAS-IP CE-44 — контроллер доступа на 4 точки с интеграцией BAS-IP Link

Контроллер до 4 точек доступа с интерфейсами Wiegand и OSDP, 4 реле и интеграцией в BAS-IP Link; выпускается в пластиковом (CE-44), металлическом (CE-44A) корпусе и без корпуса (CE-44P).

Модели семейства

CE-44Базовая версия в пластиковом корпусе, монтаж на DIN-рейку.

Точки доступа	до 4 (4 встроенных реле, NC/NO/COM, до 10 А)
Интерфейсы считывателей	2× Wiegand, 2× OSDP (RS-485)
Входы	8 настраиваемых (датчики двери, кнопки выхода, охранная и пожарная сигнализация)
Питание	+12 В или PoE IEEE 802.3af
Потребление	1,56–1,8 Вт номинальное, ≤4,2 Вт максимальное
Габариты	102×178×45 мм без разъёмов, 113×178×45 мм с разъёмами
Защита	IP20
Монтаж	DIN-рейка TH35 (IEC/EN 60715), 35×7,5 мм
Температура	0…+60 °C, влажность 20–76 % без конденсации

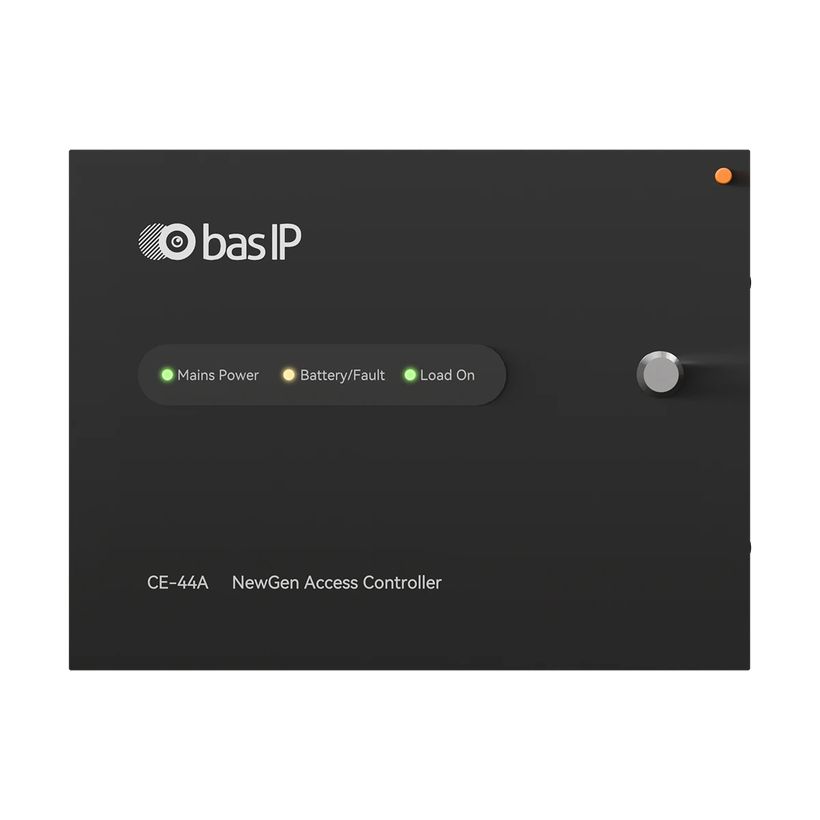

CE-44AВерсия в металлическом корпусе, накладной монтаж, питание от сети переменного тока.

Точки доступа	до 4 (4 встроенных реле, NC/NO/COM, до 10 А)
Интерфейсы считывателей	2× Wiegand, 2× OSDP (RS-485)
Входы	8 настраиваемых
Питание	110–240 В переменного тока, 50/60 Гц (в тексте РЭ также указано «220 В DC или PoE IEEE 802.3af»)
Потребление	1,56–1,8 Вт номинальное, ≤4,2 Вт максимальное
Габариты	280×260×75 мм
Защита	IP20
Монтаж	накладной

CE-44PВерсия без корпуса, с лицевой накладкой, для встраивания в собственный шкаф/панель.

Точки доступа	до 4 (4 встроенных реле, NC/NO/COM, до 10 А)
Интерфейсы считывателей	2× Wiegand, 2× OSDP (RS-485)
Питание	12 В постоянного тока или PoE IEEE 802.3af
Габариты (без корпуса)	173×92×20 мм
Защита	IP20

Как это работает и подключается

Считыватели подключаются через 2 входа Wiegand (4–128 бит, RAW до 258 бит) или 2 порта OSDP по RS-485 (до 127 устройств на линию OSDP, версия 2 — для максимальной защиты).
8 настраиваемых входов: 2 датчика двери, 2 кнопки выхода, вход охранной сигнализации, вход пожарной сигнализации, 2 дополнительные кнопки/входа — каждый можно переназначить на функцию датчика двери или управление реле.
Поддерживает до 100 000 идентификаторов, 100 000 временных профилей и 100 000 записей журнала; методы идентификации — RFID-карты, PIN-коды, мобильные учётные данные UKEY, номерные знаки, другие устройства OSDP/Wiegand.

Монтаж

CE-44 крепится на DIN-рейку TH35; CE-44A — накладным способом; для CE-44P корпус не предусмотрен.
Перед любыми подключениями и заменой батареи CR2032 контроллер нужно полностью обесточить — отключить и +12 В, и PoE.
Кабель питания 12 В или PoE, а также крепёжные винты M3 в комплект не входят.
Более одного считывателя на линию OSDP требует внешнего питания для всех устройств кроме первого; линию рекомендуют ограничивать 8 считывателями — большее число может увеличить задержку разблокировки и снизить стабильность связи.
Для соответствия FCC Part 15 на Ethernet-кабель CE-44 нужно установить ферритовый фильтр с одним витком и не снимать его.

Примеры

Четыре двери от одного контроллера

4 встроенных реле управляют независимо до 4 точками доступа: дверными замками, турникетами, шлагбаумами или воротами.

Централизованное управление через BAS-IP Link

Контроллер синхронизируется с BAS-IP Link по MQTT: идентификаторы, правила доступа и журналы событий передаются автоматически.

Частые вопросы

Чем CE-44A отличается от CE-44?

У CE-44A металлический корпус, накладной монтаж и питание от сети переменного тока; у CE-44 — пластиковый корпус, монтаж на DIN-рейку и питание +12 В/PoE. Электронная часть (4 реле, Wiegand/OSDP, входы) у обеих версий одинаковая.

Сколько считывателей можно подключить к одной линии OSDP?

Протокол поддерживает до 127 устройств, но производитель рекомендует не больше 8 на линию — иначе может расти задержка разблокировки и снижаться стабильность.

Можно ли питать CE-44 по PoE?

Да, РЭ указывает питание +12 В или PoE IEEE 802.3af; Ethernet-порт поддерживает PoE без ограничения функциональности.

Нюансы и грабли

В РЭ CE-44A питание описано дважды по-разному: «110–240 В переменного тока, 50/60 Гц» и «220 В DC или PoE IEEE 802.3af» — расхождение внутри документа, перед проектом уточнить у производителя.
Максимальная нагрузка на каждое реле — не более 10 А; для более мощных замков нужен отдельный блок питания замка с общим GND на контроллер.
Если к одной линии OSDP подключено больше одного считывателя, всем кроме первого требуется отдельное питание — от порта самого контроллера этого не получить.
Батарея CR2032 — только для внутренних часов реального времени; менять только при полностью обесточенном контроллере.
