SP-03 — абонентское IP-аудиоустройство домофонии

Настенное аудиоустройство для приёма вызова, открытия замка и связи с консьержем через SIP/P2P/протокол BAS-IP; SP-03F дополнительно оснащён Wi-Fi.

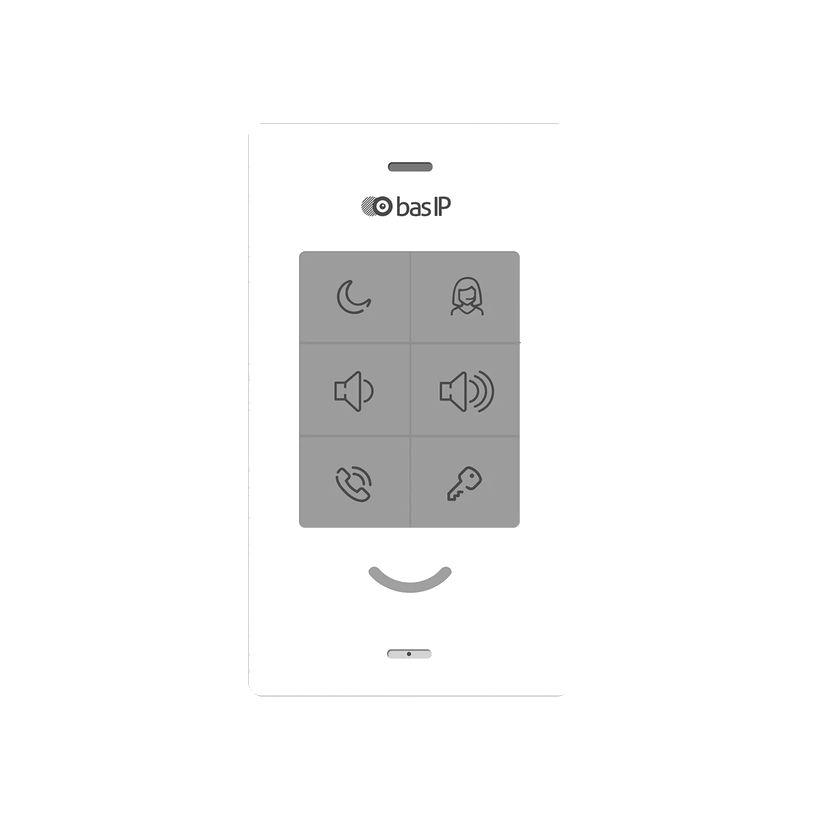

Абонентское аудиоустройство BAS-IP SP-03

Модели семейства

SP-03Базовая версия с подключением по PoE или +12 В.

Учётные записи VoIP	1
Протокол	IPv4, SIP, P2P, внутренний протокол BAS-IP
Сеть	1 порт PoE IEEE 802.3af
Питание	порт +12 В или PoE IEEE 802.3af
Кодеки	G.711µ / G.711a
Клавиши управления	6
Настройка	веб-интерфейс
Габариты	183×105×28 мм
Установка	настенная

SP-03FВерсия с Wi-Fi.

Учётные записи VoIP	1
Wi-Fi	2,4 ГГц (IEEE 802.11n)
Сеть	1 порт PoE IEEE 802.3af
Питание	порт +12 В или PoE IEEE 802.3af
Кодеки	G.711µ / G.711a
Клавиши управления	6
Габариты	183×105×28 мм
Установка	настенная

Как это работает и подключается

Кабель Ethernet UTP CAT5 или выше до PoE-коммутатора либо обычного коммутатора/маршрутизатора; максимальная длина сегмента — 100 м (IEEE 802.3). Если PoE нет — блок питания +12 В, 2 А.
Есть выход на сирену; для мощной нагрузки с током более 0,35 А — через внешнее дополнительное реле на 12 В.
Поддерживается расширение через модуль SH-16 и подключение кнопок SH-45/SH-45T/SH-46T/SH-47T.

Монтаж

Настенный монтаж на кронштейн, крепится в подрозетник комплектными винтами.
Под кронштейн нужно отверстие диаметром 68 мм под стандартную монтажную коробку 65×45 мм (в комплект не входит).

Примеры

Вызов консьержа и открытие замка

Устройство оснащено кнопками быстрого вызова консьержа, открытия замка, режима «Не беспокоить» и регулировки громкости.

Подключение шлейфов сигнализации

РЭ приводит схемы подключения датчиков охранной сигнализации как с нормально закрытыми, так и с нормально открытыми контактами (резисторы 2,2 кОм на шлейф).

Частые вопросы

Чем SP-03F отличается от SP-03?

У SP-03F есть модуль Wi-Fi 2,4 ГГц (IEEE 802.11n); остальные характеристики по РЭ совпадают.

Можно ли подключить мощную нагрузку к выходу сирены?

Только через внешнее дополнительное реле 12 В — прямой выход рассчитан на ток не более 0,35 А.

Нюансы и грабли

На устройство заведён только 1 VoIP-аккаунт — параллельный приём нескольких линий не предусмотрен.
Мощная нагрузка на выходе сирены (ток более 0,35 А) требует внешнего дополнительного реле — прямое подключение не допускается.
Wi-Fi есть только у SP-03F; у SP-03 такого модуля в характеристиках нет.
