АО-1/65, АО-2/26, АО-2/40, АО-2/120 — металлические аккумуляторные отсеки для АКБ 12 В
Металлические боксы для АКБ 12 В рядом с источником питания: на две АКБ 17—26 или 26—40 Ач, на одну 65 Ач и большой АО-2/120 до десяти АКБ 17 Ач. На стену или горизонтальную поверхность.
Модели семейства
АО-2/26Бокс под две АКБ 12 В ёмкостью 17—26 Ач; для источников бесперебойного питания охранной и пожарной сигнализации.
| Рекомендуемая ёмкость АКБ 12 В | 17—26 Ач |
| Количество АКБ | 2 шт. |
| Габариты ШхВхГ без упаковки | не более 399х154х245 мм |
| Масса нетто (брутто) | не более 3,2 (3,7) кг |
| Рабочая температура | -10…+40 °С |
| Степень защиты | IP20 |

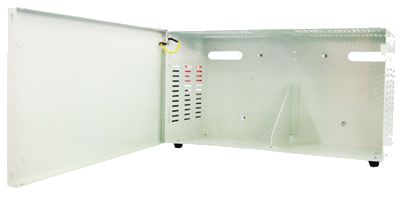

АО-2/40Бокс под две АКБ 12 В ёмкостью 26—40 Ач.
| Рекомендуемая ёмкость АКБ 12 В | 26—40 Ач |
| Количество АКБ | 2 шт. |
| Габариты ШхВхГ без упаковки | не более 458х194х257 мм |
| Масса нетто (брутто) | не более 4,2 (4,7) кг |
| Рабочая температура | -10…+40 °С |
| Степень защиты | IP20 |

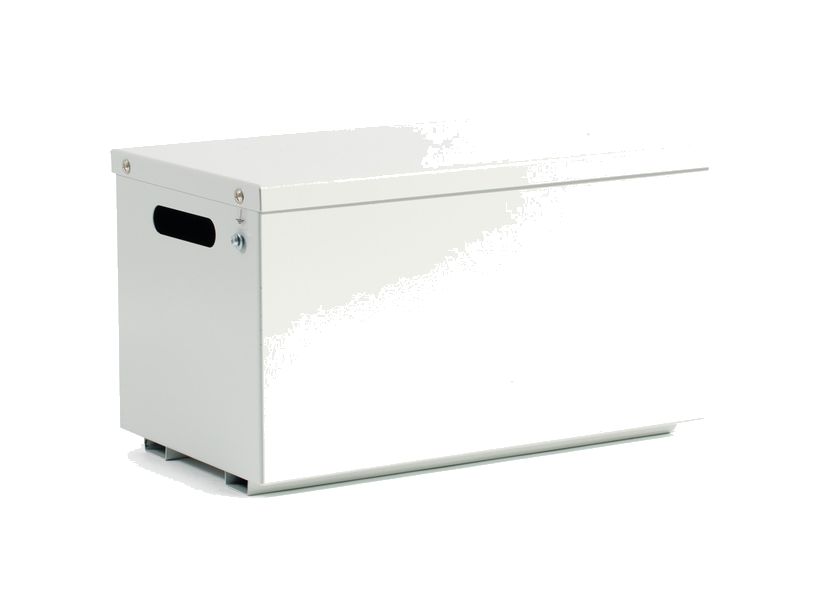

АО-1/65Металлический корпус с крышкой для одной АКБ ёмкостью 65 Ач совместно с источниками бесперебойного питания.
| Рекомендуемая ёмкость АКБ 12 В | 65 Ач |
| Габариты ШхВхГ | 380х213х214 мм |
| Масса нетто (брутто) | не более 3,7 (4,0) кг |
| Рабочая температура | от 0 °С до +40 °С |
| Влажность воздуха | до 95% при 25 °С |

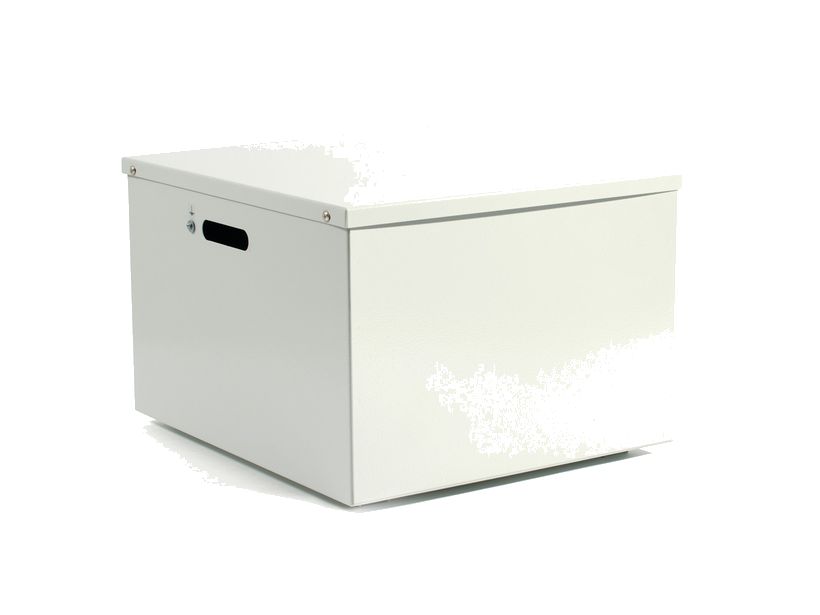

АО-2/120Большой бокс: в полезный объём помещается, в зависимости от ёмкости, от десяти АКБ 17 Ач до двух АКБ 120 Ач.
| Габариты ШхВхГ без упаковки | не более 430х280х385 мм |
| Полезный объём ШхВхГ | не более 420х265х370 мм |
| Масса нетто (брутто) | не более 7,2 (7,8) кг |
| Рабочая температура | -10…+40 °С |
| Влажность воздуха | не более 80% при 25 °С |
| Степень защиты | IP20 |
Количество АКБ в АО-2/120Сколько батарей помещается в АО-2/120 по паспорту (герметичные необслуживаемые свинцово-кислотные АКБ по МЭК 1056-1; другие типы — если подходят по размеру).
| АКБ 17 Ач | 10 шт., общая масса не более 65 кг |
| АКБ 26 Ач | 6 шт., общая масса не более 67 кг |
| АКБ 38 Ач | 4 шт., общая масса не более 56 кг |
| АКБ 65 Ач | 2 шт., общая масса не более 52 кг |
| АКБ 80 Ач | 2 шт., общая масса не более 55 кг |
| АКБ 100 Ач | 2 шт., общая масса не более 74 кг |
| АКБ 120 Ач | 2 шт., общая масса не более 84 кг |
Как это работает и подключается
- АО-2/26 и АО-2/40 — металлический корпус с крышкой на плоских шарнирах; крышка фиксируется винтами. На крышке есть выламываемая заглушка: если её удалить, получится отверстие под запирающий замок (замок в комплект не входит).
- Провода к АКБ подводятся через пазы в задней стенке днища корпуса (АО-2/26, АО-2/40) или через паз в стенке корпуса (АО-1/65).
- В комплект АО-2/26 и АО-2/40 входят кабельные жгуты (минусовой и плюсовой), перемычка заземления, перемычка АКБ и комплект крепежа для клемм АКБ.
Монтаж
- АО-2/26 и АО-2/40 ставьте в месте с ограниченным доступом посторонних лиц, на стене или другой вертикальной или горизонтальной поверхности. Расстояние от стенок корпуса до стен помещения и соседнего оборудования — не менее 10…15 см.
- На вертикальной плоскости разметьте крепёжные гнёзда по отверстиям в задней стенке корпуса, затем закрепите изделие вертикально. Кабели должны лежать без натяжения, проводку проложите так, чтобы к ней не было свободного доступа.
- Соедините корпус с цепью заземления источника питания, к которому подключаете отсек, земляной перемычкой из комплекта. Разместите АКБ и подключите их, соблюдая полярность, кабелями из комплекта.
- АО-1/65 можно ставить на любую горизонтальную поверхность внутри помещения; корпус соединяется с цепью заземления помещения, АКБ подключается к источнику по схеме из РЭ на источник питания.
Примеры
Дополнительная ёмкость АКБ для ИБП охранной и пожарной сигнализации
РЭ называет назначение АО-2/26 и АО-2/40 — размещение до двух АКБ совместно с источниками бесперебойного питания для охранной и пожарной сигнализации в закрытых помещениях.
Батарея большой ёмкости рядом с источником
Для одной АКБ 65 Ач предусмотрен АО-1/65; для батарей 100 и 120 Ач — АО-2/120 (по две штуки).
Частые вопросы
Какие АКБ подходят?
Герметичные свинцово-кислотные необслуживаемые на 12 В. Ёмкость по моделям: АО-2/26 — 17—26 Ач, АО-2/40 — 26—40 Ач, АО-1/65 — 65 Ач; для АО-2/120 число батарей зависит от ёмкости (таблица в карточке).
Входят ли АКБ в комплект?
Нет. По отдельному заказу поставляются герметичные свинцово-кислотные аккумуляторы 12 В ёмкостью 17—40 Ач и тестер ёмкости АКБ SKAT-T-AUTO.
Какая гарантия?
5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.
Нюансы и грабли
- Эксплуатация АО-2/26 и АО-2/40 без защитного заземления запрещена.
- Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.); степень защиты IP20.
- Для АО-1/65 в РЭ степень защиты не указана, а рабочая температура — от 0 °С до +40 °С; у остальных моделей нижняя граница -10 °С.
- Для АО-2/120 учитывайте вес батарей: по таблице РЭ общая масса комплекта АКБ доходит до 84 кг.
- Техническое обслуживание — не реже одного раза в полгода: внешний осмотр с удалением пыли и проверка работоспособности АКБ и контактов электрических соединений.
Документация
- Бастион — руководство по эксплуатации АО-2/26, АО-2/40 (ФИАШ.301112.132 РЭ)
- Бастион — руководство по эксплуатации АО-1/65 (ФИАШ.301112.194 РЭ)
- Бастион — руководство по эксплуатации и этикетка АО-2/120 (ФИАШ.301112.354 РЭ)
