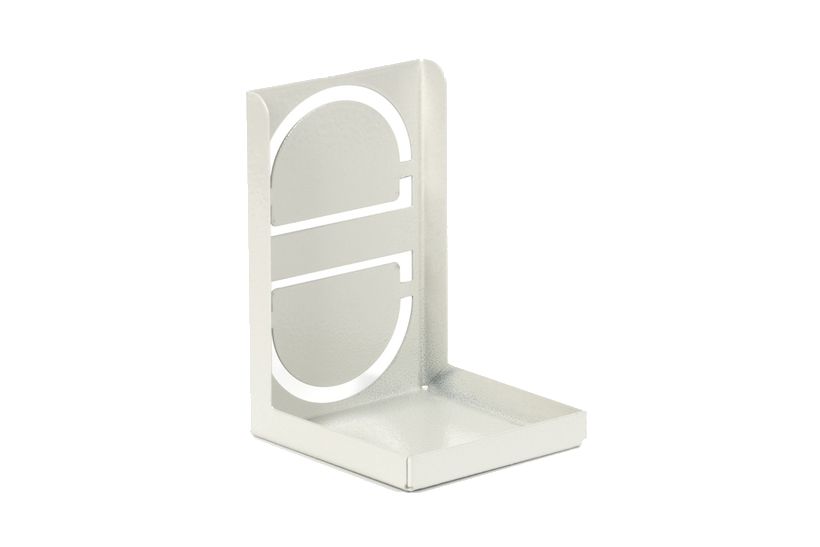

АО-1/7 DIN и АО-1/12 DIN — аккумуляторные отсеки-кронштейны на DIN-рейку

Металлический кронштейн на DIN-рейку для одной АКБ 12 В: АО-1/7 DIN под 7—9 Ач и АО-1/12 DIN под 12 Ач. Ставится в электротехнический шкаф рядом с источником питания.

Модели семейства

АО-1/7 DINКронштейн на DIN-рейку для одной АКБ 12 В ёмкостью 7—9 Ач.

Рекомендуемая ёмкость АКБ 12 В	7—9 Ач
Количество АКБ	1 шт.
Габариты ШхВхГ без упаковки	не более 105х152х69 мм
Масса нетто (брутто)	не более 0,2 (0,3) кг
Степень защиты	IP00

АО-1/12 DINТо же исполнение, но глубже, под АКБ 12 В ёмкостью 12 Ач.

Рекомендуемая ёмкость АКБ 12 В	12 Ач
Количество АКБ	1 шт.
Габариты ШхВхГ без упаковки	не более 105х152х102 мм
Масса нетто (брутто)	не более 0,25 (0,35) кг
Степень защиты	IP00

Как это работает и подключается

Это не герметичный бокс, а открытый кронштейн (степень защиты IP00): АКБ ставится в него клеммами вверх и соединяется с источником питания перемычками АКБ.
Модель выбирают по ёмкости батареи: АО-1/7 DIN — 7—9 Ач, АО-1/12 DIN — 12 Ач.

Монтаж

Нажимая снаружи на лепестки задней стенки в указанных на рисунке РЭ местах, отогните их внутрь, разместите изделие на DIN-рейке в нужном месте и верните лепестки в исходное положение, нажимая изнутри.
Разместите АКБ в изделии клеммами вверх. Подключение выполняйте с соблюдением полярности (красный — плюс) перемычками АКБ.

Примеры

Резервная АКБ рядом с источником питания в шкафу на DIN-рейке

РЭ описывает изделие как металлический кронштейн, монтируемый на DIN-рейку в электротехническом шкафу, для размещения и эксплуатации одной АКБ 12 В.

Частые вопросы

Что входит в комплект поставки?

Аккумуляторный отсек, руководство по эксплуатации и упаковка. АКБ в комплект не входит; по отдельному заказу поставляются герметичные свинцово-кислотные аккумуляторы 12 В ёмкостью 7—12 Ач и тестер ёмкости АКБ SKAT-T-AUTO.

Какая гарантия?

5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Нюансы и грабли

Перемычки АКБ в РЭ указаны как не входящие в комплект — заранее предусмотрите их и сечение под ток источника.
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.); при IP00 изделие от них не защищает.
Ёмкость АКБ выбирайте по таблице: батарея за пределами 7—9 Ач (для АО-1/7 DIN) или 12 Ач (для АО-1/12 DIN) по габаритам может не встать.

Документация

Бастион — руководство по эксплуатации (паспорт) АО-1/7 DIN, АО-1/12 DIN (ФИАШ.301112.471 РЭ)
