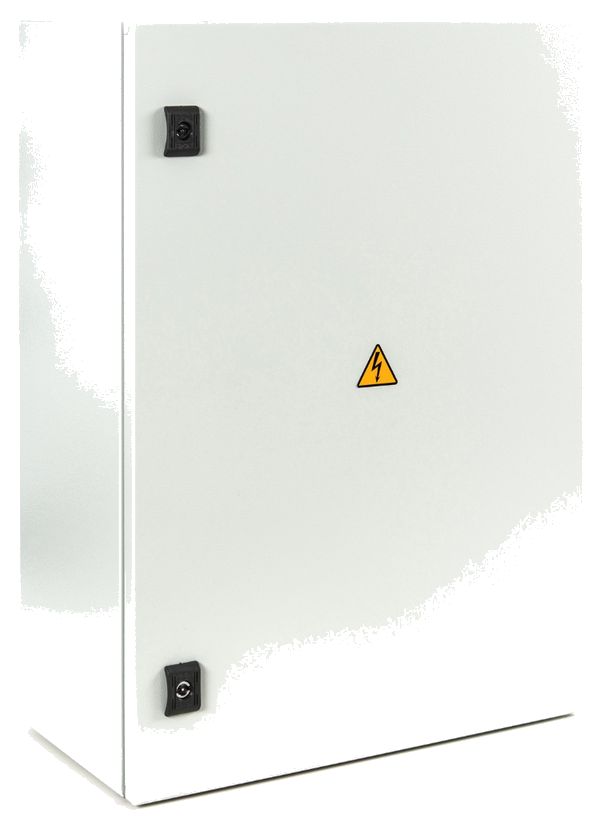

АО-2/40 исп.5М и АО-2/100 исп.5М — уличные аккумуляторные отсеки IP65 на две АКБ
Аккумуляторные отсеки исп.5М на две АКБ 12 В: АО-2/40 на 17—40 Ач и АО-2/100 на 100—120 Ач. Степень защиты IP65, рабочая температура -45…+50 °С.
Модели семейства
АО-2/40 исп.5МОтсек IP65 на две АКБ 12 В ёмкостью 17—40 Ач.
| Рекомендуемая ёмкость АКБ 12 В | 17—40 Ач |
| Количество АКБ | 2 шт. |
| Габариты ШхВхГ без упаковки | не более 400х500х225 мм |
| Масса нетто (брутто) | не более 12,5 (13,0) кг |
| Рабочая температура | -45…+50 °С |
| Влажность воздуха | не более 95% при 25 °С |
| Степень защиты | IP65 |
АО-2/100 исп.5МОтсек IP65 на две АКБ 12 В ёмкостью 100—120 Ач.
| Рекомендуемая ёмкость АКБ 12 В | 100—120 Ач |
| Количество АКБ | 2 шт. |
| Габариты АКБ ШхВхГ | не более 410х280х200 мм |
| Общая масса двух АКБ | не более 70 кг |
| Габариты отсека ШхВхГ без упаковки и кронштейнов | не более 500х704х260 мм |
| Масса нетто (брутто) | не более 21,4 (22,5) кг |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP65 |
Как это работает и подключается
- Отсек рассчитан на две АКБ 12 В; число батарей одинаково для обеих моделей (2 шт.), ёмкость различается: 17—40 Ач и 100—120 Ач.
- Под АО-2/100 исп.5М РЭ задаёт предельные размеры батарей: одна АКБ не более 410х280х200 мм, общая масса двух АКБ не более 70 кг.
Монтаж
- В РЭ нет раздела по установке: перед монтажом подберите батареи по размерам и массе из таблицы и учтите, что к массе отсека АО-2/100 исп.5М (21,4 кг нетто) добавятся две АКБ общей массой до 70 кг.
- Техническое обслуживание делают квалифицированные специалисты не реже одного раза в полгода: внешний осмотр с удалением пыли, проверка работоспособности и контактов электрических соединений.
Примеры
Две АКБ для источника питания в условиях широкого температурного диапазона
По РЭ рабочая температура отсеков -45…+50 °С при влажности до 95% при 25 °С, степень защиты IP65 — то есть выбор для мест, где не годятся боксы IP20.
Частые вопросы
Чем исп.5М отличается от обычных АО?
В РЭ указаны степень защиты IP65 и рабочая температура -45…+50 °С; боксы АО-2/26, АО-2/40 и АО-2/120 имеют IP20 и -10…+40 °С.
Какая гарантия?
5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.
Нюансы и грабли
- Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.), несмотря на степень защиты IP65.
- Габариты у АО-2/100 исп.5М приведены без упаковки и без кронштейнов — учтите кронштейны при расчёте места.
Документация
- Бастион — руководство по эксплуатации и этикетка АО-2/100 исп.5М (ФИАШ.301112.485 РЭ, ЭТ1)
- Бастион — руководство по эксплуатации АО-2/40 исп.5М (ФИАШ.301112.486 РЭ)
