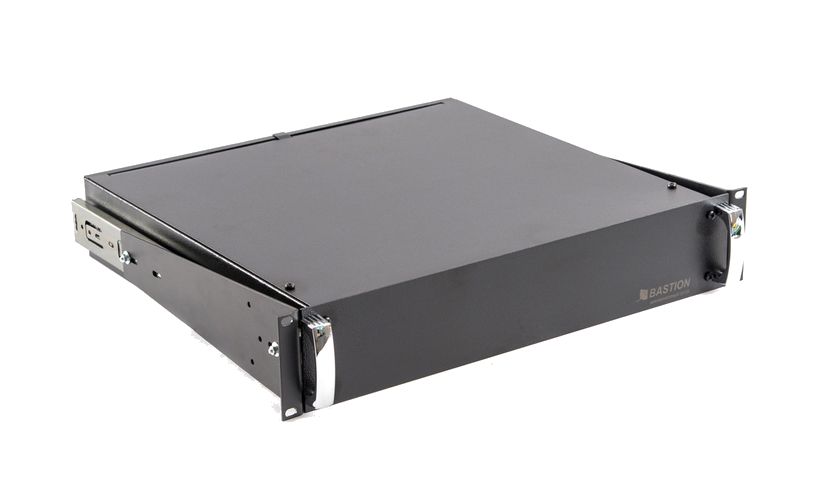

АО-2/17 RACK и АО-4/17 RACK — выдвижные аккумуляторные отсеки 2U в 19" стойку

Металлический корпус высотой 2U на телескопических направляющих: АО-2/17 RACK вмещает две АКБ 12 В по 17 Ач, АО-4/17 RACK — четыре. Встраивается в 19" стойку телекоммуникационного шкафа.

Модели семейства

АО-2/17 RACKОтсек 2U под две АКБ 12 В ёмкостью 17 Ач.

Рекомендуемая ёмкость АКБ 12 В	17 Ач
Количество АКБ	2 шт.
Габариты ШхВхГ	не более 445х88х315 мм
Масса нетто (брутто)	не более 4,3 (4,9) кг
Рабочая температура	от 0 °С до +40 °С
Влажность воздуха	до 95% при 25 °С

АО-4/17 RACKОтсек 2U под четыре АКБ 12 В ёмкостью 17 Ач; допускает последовательное, параллельное и последовательно-параллельное соединение батарей.

Рекомендуемая ёмкость АКБ 12 В	17 Ач
Количество АКБ	4 шт.
Габариты ШхВхГ	не более 480х88х445 мм
Масса нетто (брутто)	не более 6,3 (6,8) кг
Рабочая температура	от 0 °С до +40 °С
Влажность воздуха	до 95% при 25 °С

Как это работает и подключается

Корпус выдвигается на шариковых направляющих с полным выдвижением, упором и защитой от выкатывания; в стойке фиксируется деблокировочным рычагом.
На задней стенке корпуса стоит клеммная колодка для кабеля АКБ источника бесперебойного питания. Для АО-4/17 RACK РЭ уточняет, что этот кабель входит в комплект поставки ИБП.
На дне корпуса есть отгибаемые лепестки — ограничители АКБ.

Монтаж

Размещайте отсек в 19" шкафу или стойке, в месте с ограниченным доступом посторонних лиц.
Порядок монтажа по РЭ: нажать деблокировочные рычаги и снять средние и внешние планки направляющих с кронштейнами; закрепить их в стойке крепежом из комплекта; при необходимости отогнуть лепестки-ограничители, уложить АКБ и соединить перемычками АКБ; подключить перемычки клеммной колодки к АКБ (чёрная — к минусу, красная — к плюсу); закрыть крышку винтами; вставить отсек в направляющие и задвинуть до фиксации рычагом.
АО-4/17 RACK крепится в стойке на четырёх кронштейнах: после передних кронштейнов нужного размера закрепляются задние, на одном уровне с передними.
Подключение отсека к источнику выполняйте по полярности в соответствии с маркировкой на задней стенке корпуса.

Примеры

Резервные АКБ в телекоммуникационном шкафу рядом с ИБП

По РЭ отсек рассчитан на круглосуточную работу в закрытом помещении и встраивается в 19" стойку (высота корпуса 2U); для АО-4/17 RACK изготовитель рекомендует шкаф 12U или 42U своего производства.

Частые вопросы

Что входит в комплект?

Отсек, комплект перемычек АКБ, комплект крепежа, два опорных кронштейна (для АО-4/17 RACK — два кронштейна и два коротких), руководство и тара. АКБ в комплект не входят.

Какая гарантия?

5 лет со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Нюансы и грабли

Батареи в комплект не входят — только перемычки АКБ и крепёж; АКБ нужны 12 В, 17 Ач, герметичные свинцово-кислотные.
Не допускается наличие в воздухе агрессивных веществ (паров кислот, щелочей и др.) и токопроводящей пыли.
Монтаж и установку ведите по Правилам технической эксплуатации электроустановок потребителей и правилам техники безопасности, на которые ссылается РЭ.

Документация

Бастион — руководство по эксплуатации АО-2/17 RACK (ФИАШ.301112.268 РЭ)
Бастион — руководство по эксплуатации АО-4/17 RACK
