SKAT BC RACK — батарейные блоки для ИБП SKAT-UPS RACK

Батарейный блок в 19" корпусе высотой 2U добавляет ИБП SKAT-UPS RACK дополнительные аккумуляторы. Модель подбирается строго под своё напряжение и модель ИБП.

Модели семейства

SKAT BC 36/18 RACKДля ИБП SKAT-UPS 1500-RACK-ON и SKAT-UPS 1500-RACK-ON-E.

Совместимость	SKAT-UPS 1500-RACK-ON, SKAT-UPS 1500-RACK-ON-E
Номинальная ёмкость	18 Ач
Номинальное выходное напряжение	36 В
Количество и ёмкость АКБ	6×9 Ач
Автоматический выключатель	40 А
Максимум блоков в параллели	6 шт
Корпус	универсальный RACK/tower, высота 2U

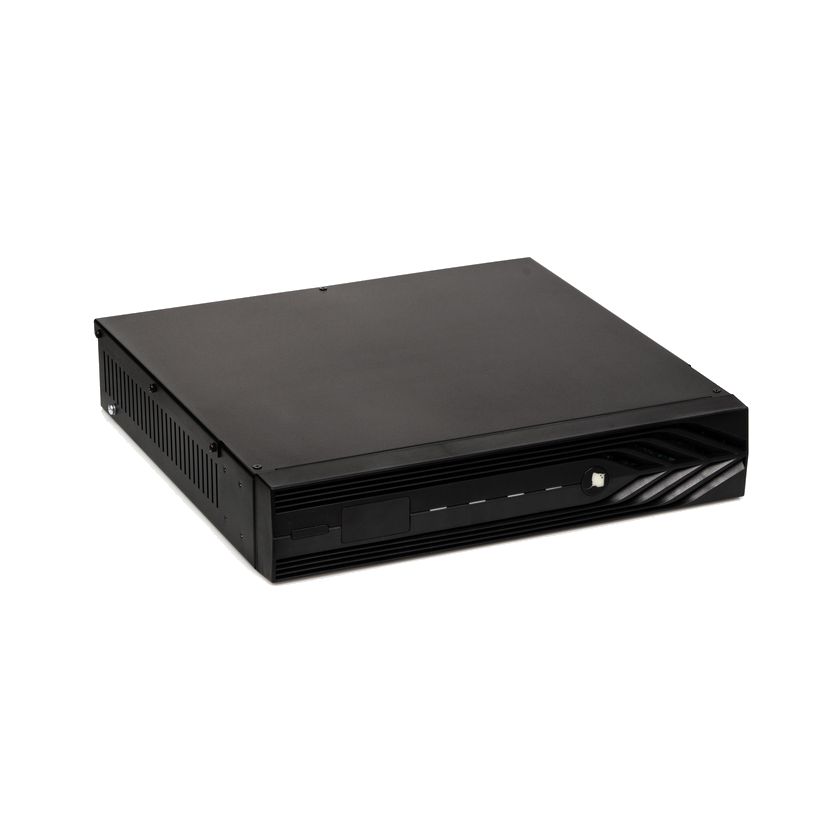

SKAT BC 48/18 RACKДля ИБП SKAT-UPS 2000-RACK-ON и SKAT-UPS 2000-RACK-ON-E.

Совместимость	SKAT-UPS 2000-RACK-ON, SKAT-UPS 2000-RACK-ON-E
Номинальное выходное напряжение	48 В
Номинальная ёмкость	18 Ач
АКБ	герметичные свинцово-кислотные необслуживаемые 12 В, 8 шт по 9 Ач
Автоматический выключатель	40 А
Горячее подключение доп. блоков	да, до 6 шт в параллели
Габариты без упаковки и кронштейнов	450×448×87 мм
Масса	26 кг (брутто 28 кг)
Температура эксплуатации	0…+40 °C
Влажность	не более 90 % без конденсации
Степень защиты	IP20

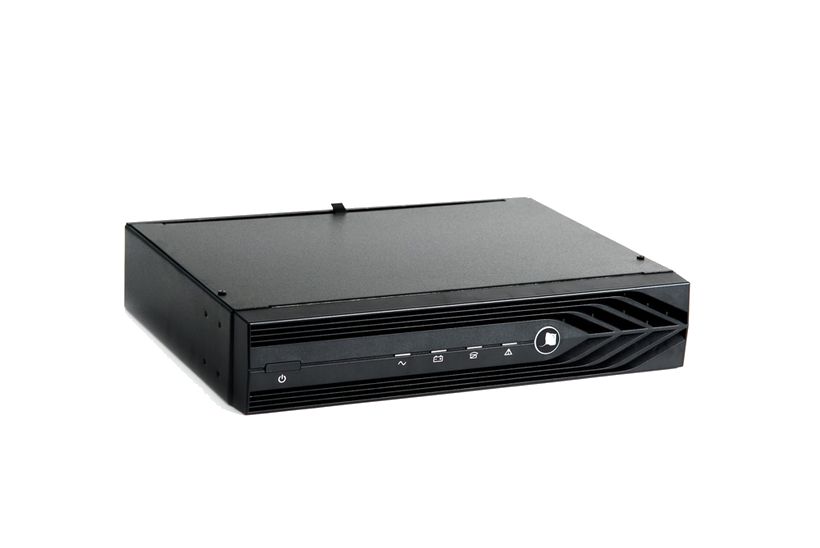

SKAT BC 72/9 RACKДля ИБП SKAT-UPS 3000 RACK.

Совместимость	SKAT-UPS 3000 RACK
Номинальное выходное напряжение	72 В
Номинальная ёмкость	9 Ач
Количество и ёмкость АКБ	6×9 Ач
Габариты (ШхГхВ)	441×580×87 мм
Масса	23,1 кг
Корпус	19", высота 2U

Как это работает и подключается

Блок подключается к ИБП или к другому батарейному блоку тем же кабелем, что идёт в комплекте.
SKAT BC 36/18 RACK и SKAT BC 48/18 RACK допускают горячее подключение и отключение дополнительных блоков без остановки ИБП; для SKAT BC 72/9 RACK это в тексте не указано.

Монтаж

В комплекте кронштейны для монтажа в 19" стойку и крепёж; SKAT BC 36/18 и 48/18 RACK можно ставить горизонтально в шкаф или вертикально на пол, для SKAT BC 72/9 RACK в тексте указано только горизонтальное крепление в 19" шкаф/стойку.
SKAT BC 36/18 RACK и SKAT BC 48/18 RACK: кнопка на передней панели показывает, что АКБ внутри подключены правильно и заряжены; автоматический выключатель 40 А на задней панели отключает блок при аварии.
SKAT BC 72/9 RACK: индикация подключённых АКБ светодиодная, встроена защита от короткого замыкания и перегрузки (числовое значение защиты в тексте не указано).

Примеры

Мало времени автономии от штатного ИБП

К SKAT-UPS 1500/2000/3000-RACK можно добавить от одного до шести батарейных блоков той же серии и нарастить время работы от АКБ.

Компактная батарея в 19" стойке

Блок ставится в телекоммуникационный шкаф или стойку в 2U, не занимая место снаружи корпуса ИБП.

Частые вопросы

Сколько батарейных блоков можно подключить к одному ИБП?

По тексту SKAT BC 36/18 RACK и SKAT BC 48/18 RACK — от одного до шести блоков в параллели, для этих моделей заявлено и горячее подключение.

Чем блоки отличаются друг от друга?

Номинальным выходным напряжением и совместимой моделью ИБП: 36/18 RACK — 36 В под SKAT-UPS 1500, 48/18 RACK — 48 В под SKAT-UPS 2000, 72/9 RACK — 72 В под SKAT-UPS 3000.

Нюансы и грабли

Блок подбирается строго под конкретную модель ИБП: 36/18 RACK — под SKAT-UPS 1500-RACK-ON(-E), 48/18 RACK — под SKAT-UPS 2000-RACK-ON(-E), 72/9 RACK — под SKAT-UPS 3000 RACK; выходное напряжение у моделей разное (36/48/72 В), путать нельзя.
К одному ИБП можно подключить от одного до шести батарейных блоков (для 36/18 и 48/18 RACK это заявлено явно с указанием на горячее подключение).
