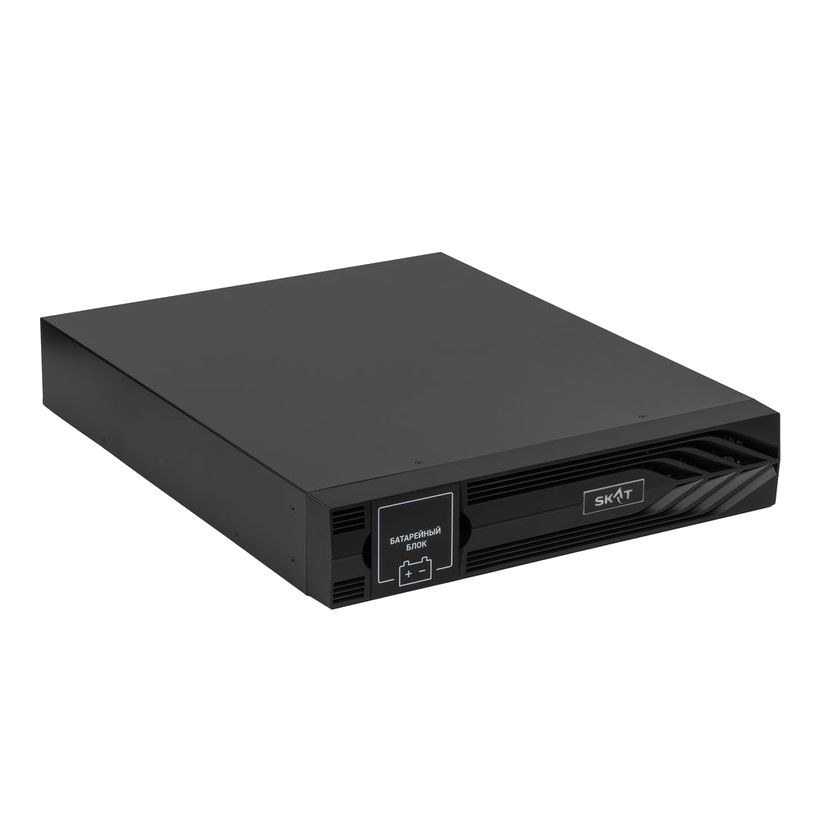

SKAT BC RACK P3 — батарейные блоки со встроенным зарядным устройством
Батарейный блок в 19" корпусе 2U с зарядным устройством, транзитным выходом 220 В и релейным выходом сухого контакта. Батареи вынимаются лотками через переднюю панель без разбора корпуса.
Модели семейства
| Совместимость | SKAT-UPS 1000-RACK-ON-2X9 P3, SKAT-UPS 1000-RACK-ON-2X9-E P3 |
| Номинальное напряжение | 24 В |
| Ёмкость батарейного блока | 18 Ач |
| АКБ | 2 отсека по 2 шт, герметичные свинцово-кислотные 12 В по 9 Ач |
| Напряжение заряда АКБ | 27,3 ± 0,1 В |
| Ток заряда | до 1,8 А, время заряда до 90 % — 8 ч |
| Релейный выход | 220 В / 3 А, замкнут при наличии сети |
| Габариты без упаковки | 440×426×86 мм |
| Масса | 16,9 кг (брутто 19,4 кг) |
| Совместимость | SKAT-UPS 2000-RACK-ON-4X9 P3, SKAT-UPS 2000-RACK-ON-4X9-E P3 |
| Номинальное напряжение | 48 В |
| Ёмкость батарейного блока | 18 Ач |
| АКБ | 2 отсека по 4 шт, герметичные свинцово-кислотные 12 В по 9 Ач |
| Напряжение заряда АКБ | 54,6 ± 0,1 В |
| Ток заряда | до 1,8 А, время заряда до 90 % — 8 ч |
| Релейный выход | 220 В / 3 А, замкнут при наличии сети |
| Габариты без упаковки | 440×546×86 мм |
| Масса | 27,8 кг (брутто 30,7 кг) |
Как это работает и подключается
- Питающая сеть: номинал 230 В, рабочий диапазон 150…285 В, частота 50 Гц (автоопределение); полная потребляемая мощность от сети — 100…110 ВА у 24/18S и 195…205 ВА у 48/18S.
- От сети блок берёт на себя заряд своих АКБ трёхуровневым режимом с термокомпенсацией; в режиме работы от АКБ без сети потребляет не более 1,5 Вт.
- Многоцветный светодиодный индикатор показывает: питание от сети, питание от АКБ, заряд АКБ, низкий заряд АКБ, отсутствие АКБ, перегрев.
Монтаж
- АКБ расположены в выдвижных металлических лотках (2 отсека), «горячая» замена — через съёмную фронтальную панель без разбора корпуса.
- Корпус металлический 19", высота 2U; крепится горизонтально в шкаф/стойку или вертикально.
- Вход защищён автоматическим предохранителем от перегрузки/КЗ в питающей сети; выход к АКБ — плавкими предохранителями в корпусе блока.
- Степень защиты оболочкой IP20, диапазон рабочих температур 0…40 °C, относительная влажность при 25 °C — не более 90 % без конденсации; токопроводящая пыль и пары агрессивных веществ в воздухе не допускаются.
Примеры
К одному ИБП можно подключить от одного до шести батарейных блоков; транзитный выход 220 В позволяет запитать следующий блок от предыдущего, не занимая лишних розеток в блоке распределения питания шкафа.
Релейный выход (220 В / 3 А) замкнут при наличии сети и размыкается при её отсутствии — можно вывести на систему мониторинга.
Частые вопросы
Можно ли заменить АКБ без выключения оборудования?
Да, в тексте заявлена «горячая» замена АКБ с фронтальной панели — батареи в лотках вынимаются без разбора корпуса.
Что делает транзитный выход 220 В?
Позволяет подключить следующий батарейный блок к сети питания от предыдущего, экономя разъёмы в блоке распределения питания шкафа.
Нюансы и грабли
- 24/18S и 48/18S различаются номинальным напряжением (24 и 48 В), совместимой моделью ИБП, напряжением заряда АКБ (27,3±0,1 и 54,6±0,1 В) и количеством АКБ в отсеке (2 и 4) — путать модели нельзя.
- Термокомпенсация снижает напряжение заряда при достижении пороговой температуры внутри блока — это штатная защита АКБ от перегрева, а не неисправность.
