Моллюск-12/1,5, 12/3, 12/5, 12/7, 12/10 и 12-14/1,5 — компактные блоки питания 12 В
Малогабаритные блоки питания 12 В без резерва: Моллюск-12/1,5, 12/3, 12/5, 12/7 и 12/10 на 1,5…10 А и Моллюск-12-14/1,5 с выбором 12 или 14 В.
Модели семейства
Моллюск-12/1,5Блок 12 В, максимальный ток нагрузки 1,5 А (при хорошей вентиляции); работает на холостом ходу.
| Напряжение питающей сети | от 90 до 250 В, 50 Гц |
| Выходное напряжение | 12 В ±5% |
| Ток нагрузки номинальный / максимальный | 1,3 А / 1,5 А (в плохо вентилируемом месте — не более 1 А) |
| Электрическая прочность | 3 кВ |
| Мощность от сети без нагрузки | не более 2 ВА |
| Масса нетто (брутто) | не более 0,09 (0,11) кг |
| Рабочая температура / влажность | -30…+40 °С / не более 90% при +25 °С |

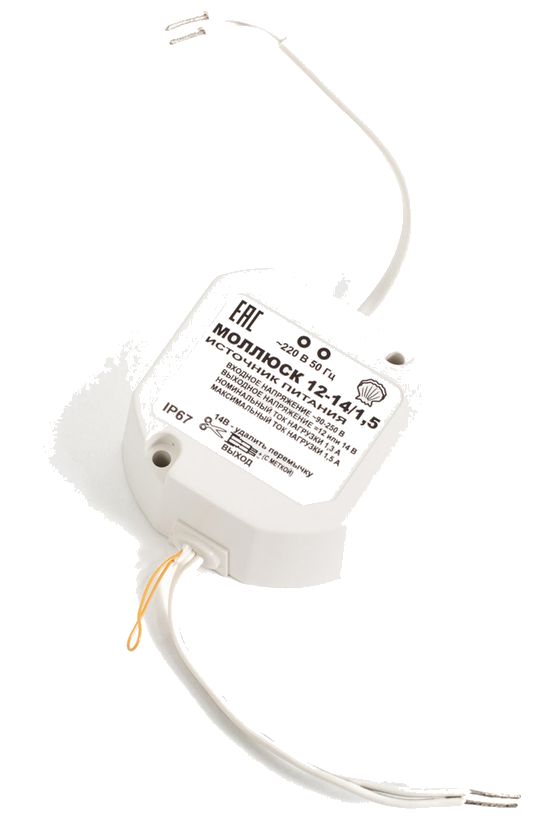

Моллюск-12-14/1,5Блок с выходом 12 или 14 В, максимальный ток 1,5 А; заводская установка 12 В, для 14 В удаляют перемычку.
| Напряжение питающей сети | 90…250 В, 50 ±1 Гц |
| Выходное напряжение | 12 или 14 В (заводская установка — 12 В) |
| Максимальный ток нагрузки | не более 1,5 А |
| Мощность от сети без нагрузки и АКБ | не более 2 ВА |
| Габариты ШхГхВ без упаковки | не более 50х49х27 мм |
| Масса нетто (брутто) | не более 0,09 (0,1) кг |

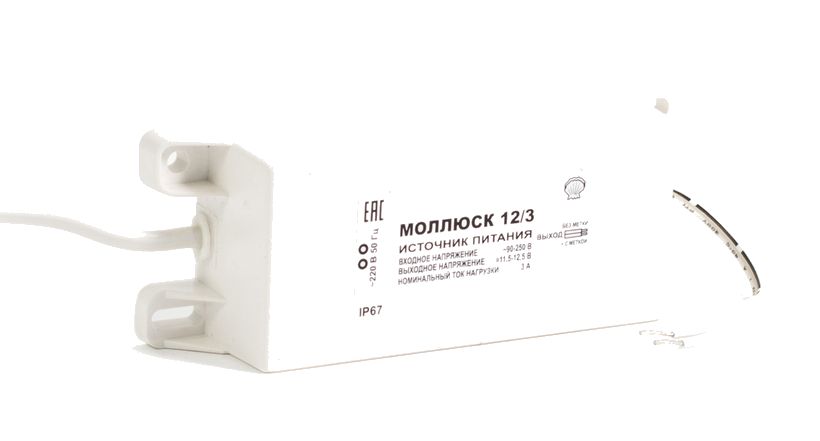

Моллюск-12/3Блок 12 В на ток до 3 А.
| Напряжение питающей сети | от 100 до 250 В, 50 Гц |
| Выходное напряжение | от 11,5 до 12,5 В |
| Максимальный ток нагрузки | 3 А |
| Электрическая прочность | 3 кВ |
| Мощность от сети без нагрузки | не более 5 ВА |
| Габариты | не более 49х133х33 мм |
| Масса нетто (брутто) | не более 0,28 (0,3) кг |
| Рабочая температура / влажность | -30…+40 °С / не более 90% при +25 °С |

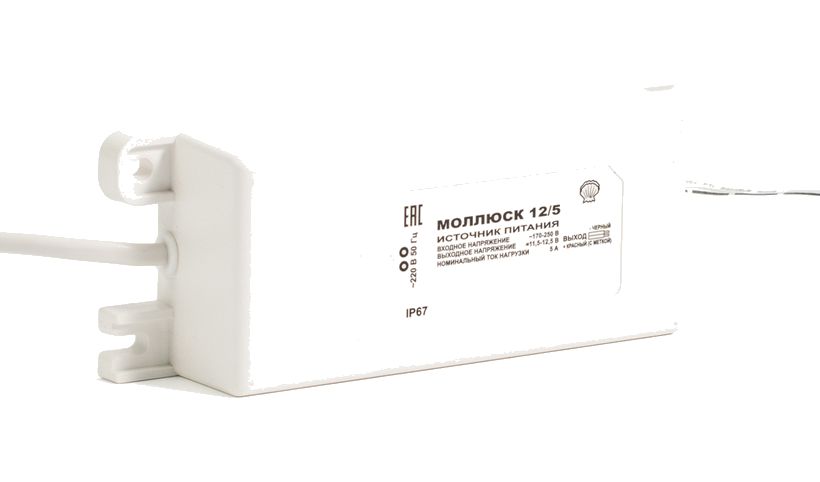

Моллюск-12/5Блок 12 В на ток до 5 А.
| Напряжение питающей сети | от 170 до 250 В, 50 Гц |
| Выходное напряжение | от 11,5 до 12,5 В |
| Максимальный ток нагрузки | 5 А |
| Электрическая прочность | 3 кВ |
| Мощность от сети без нагрузки | не более 6 ВА |
| Габариты без упаковки | не более 56х150х35 мм |
| Масса нетто (брутто) | не более 0,35 (0,45) кг |
| Рабочая температура / влажность | -30…+40 °С / не более 85% при +25 °С |

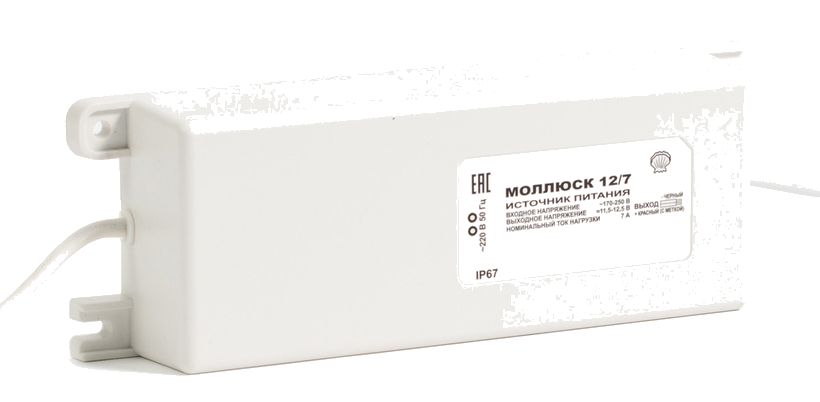

Моллюск-12/7Блок 12 В на ток до 7 А.
| Напряжение питающей сети | от 170 до 250 В, 50 Гц |
| Выходное напряжение | от 11,5 до 12,5 В |
| Максимальный ток нагрузки | 7 А |
| Электрическая прочность | 3 кВ |
| Мощность, потребляемая по сети 220 В | не более 15 Вт |
| Габариты без упаковки | не более 70х205х40 мм |
| Масса нетто (брутто) | не более 0,80 (0,9) кг |
| Рабочая температура / влажность | -10…+40 °С / не более 85% при +25 °С |

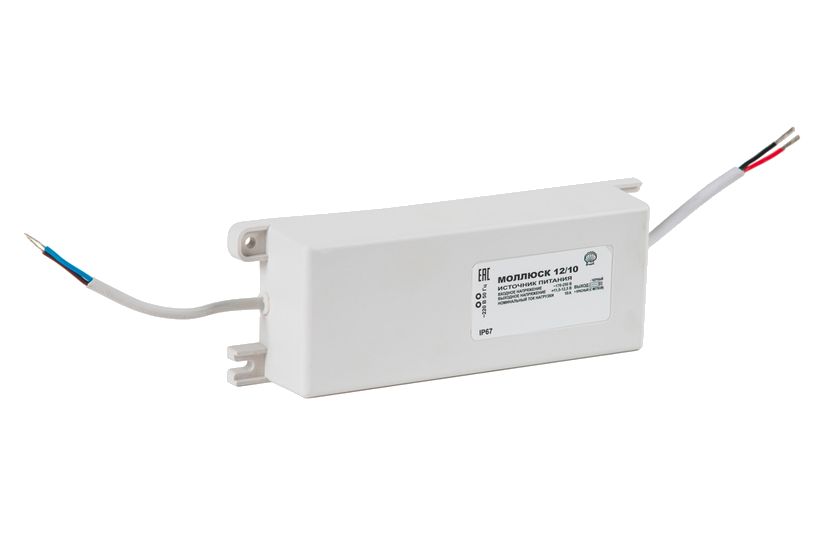

МОЛЛЮСК-12/10Блок 12 В на ток до 10 А; защищён от перегрузки и короткого замыкания, работает на холостом ходу.
| Напряжение сети | от 170 до 250 В, 50 Гц |
| Выходное напряжение | от 11,5 до 12,5 В |
| Максимальный ток нагрузки | 10 А |
| Электрическая прочность | 3 кВ |
| Мощность от сети без нагрузки | не более 9 ВА |
| Габариты ШхВхГ | не более 70×40×205 мм (в упаковке 75×45×210 мм) |
| Масса нетто (брутто) | не более 0,8 (0,9) кг |
| Рабочая температура | от –30 до +40 °С |
| Влажность | не более 85 % при +25 °С |
Как это работает и подключается
- Блок защищён от перегрузки и короткого замыкания на выходе и работоспособен на холостом ходу (по РЭ Моллюск-12/1,5, 12/3 и 12/10).
- У Моллюск-12-14/1,5 выходное напряжение выбирается перемычкой: заводская установка 12 В, для получения 14 В перемычку нужно удалить.
- Моллюск-12/10 соответствует ФИАШ.430600.079ТУ «Источники питания МОЛЛЮСК».
Монтаж
- Перед началом работ по монтажу отключите питание в электросети — к блоку подводится опасное для жизни напряжение 220 В.
- Для Моллюск-12/1,5 допустимый ток 1,5 А указан при установке в хорошо вентилируемом месте; в плохо вентилируемом месте — не более 1 А.
- Перед монтажом Моллюск-12/10 отключите питание в электросети: в рабочем состоянии к блоку подводится опасное для жизни напряжение сети 220 В.
Примеры
Питание радиоэлектронных устройств 12 В от сети 220 В
РЭ называет назначение — питание радиоэлектронных устройств широкого применения напряжением 12 В (в 12-14/1,5 — 12 или 14 В) постоянного тока от сети переменного тока 220 В. Резервной АКБ нет.
Частые вопросы
Чем Моллюск-12 отличается от Моллюск-12 IP20-DIN?
Здесь компактные блоки с выходом 12 В без DIN-крепежа; блоки IP20-DIN 12/3, 12/5, 12/10 описаны в отдельной карточке: у них выход с подстройкой ±5% и DIN-рейка в комплекте.
Какая гарантия?
18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска); у Моллюск-12/10 срок службы 10 лет.
Нюансы и грабли
- В РЭ Моллюск-12/1,5 при плохой вентиляции допустимый ток нагрузки снижается до 1 А.
- Не допускается наличие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т. п.).
- Условия по температуре у блоков разные: 12/1,5, 12/3, 12/5 и 12/10 — от -30 до +40 °С, 12/7 — от -10 до +40 °С.
- Это блоки без резерва: при пропадании сети нагрузка отключается.
- Не превышайте максимальный ток нагрузки и не включайте блок в сеть вне допустимого диапазона напряжения (у 12/10 — от 170 до 250 В).
- Гарантия не действует при внешних повреждениях корпуса и следах вмешательства в конструкцию (по РЭ Моллюск-12/10).
Документация
- Бастион — этикетка (руководство) Моллюск-12/1,5 (ФИАШ.436234.582 ЭТ)
- Бастион — руководство по эксплуатации Моллюск 12-14/1,5 (ФИАШ.436234.656 ЭТ)
- Бастион — паспорт Моллюск 12/3 (ФИАШ.436234.583 ЭТ)
- Бастион — паспорт Моллюск 12/5 (ФИАШ.436234.610 ЭТ)
- Бастион — паспорт Моллюск 12/7 (ФИАШ.436234.611 ЭТ)
- Бастион — руководство по эксплуатации МОЛЛЮСК-12/10 (ФИАШ.436234.612 РЭ)
