Моллюск-12/3, 12/5, 12/10 IP20-DIN — блоки питания 13,8 В на DIN-рейку

Блоки питания 13,8 В на DIN-рейку: Моллюск-12/3, 12/5 и 12/10 на ток до 3, 5 и 10 А. Защита от перегрузки и КЗ, подстройка выхода ±5%, разъёмные клеммы.

Модели семейства

Моллюск-12/3 IP20-DINБлок питания 13,8 В на ток до 3 А.

Напряжение питающей сети	100…240 В, 50 ±3 Гц
Выходное напряжение	13,8 В (подстройка ±5%)
Ток нагрузки	не более 3 А
Габариты ШхГхВ без упаковки	не более 110х78х36 мм
Масса нетто (брутто)	не более 205 (245) г
Рабочая температура	0…+40 °С
Влажность воздуха при 25 °С	не более 75%

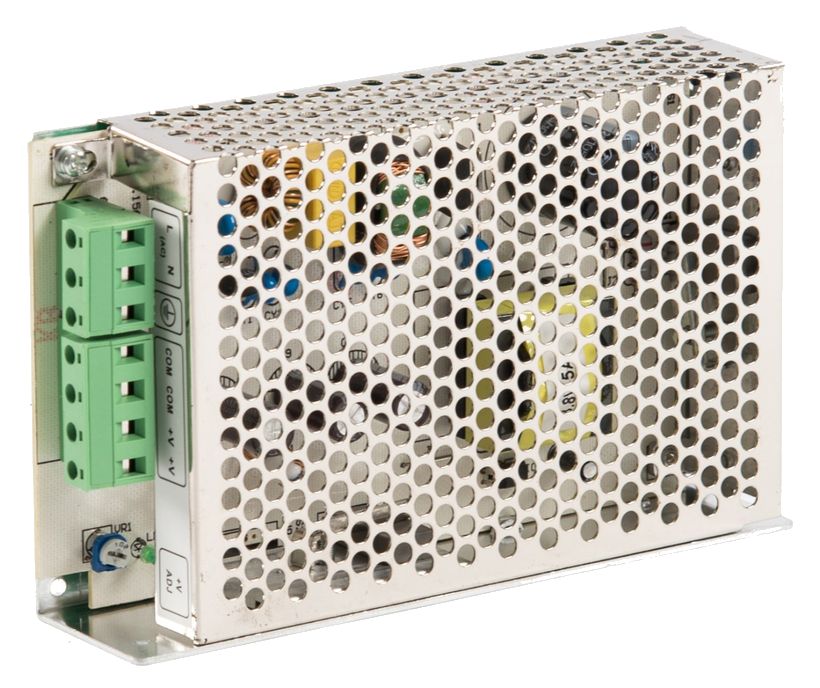

Моллюск-12/5 IP20-DINБлок питания 13,8 В на ток до 5 А.

Напряжение питающей сети	200…264 В, 50 ±3 Гц
Выходное напряжение	13,8 В (подстройка ±5%)
Ток нагрузки	не более 5 А
Габариты ШхГхВ без упаковки	не более 160х99х37 мм
Масса нетто (брутто)	не более 366 (420) г
Рабочая температура	+5…+40 °С
Влажность воздуха при 25 °С	не более 80%

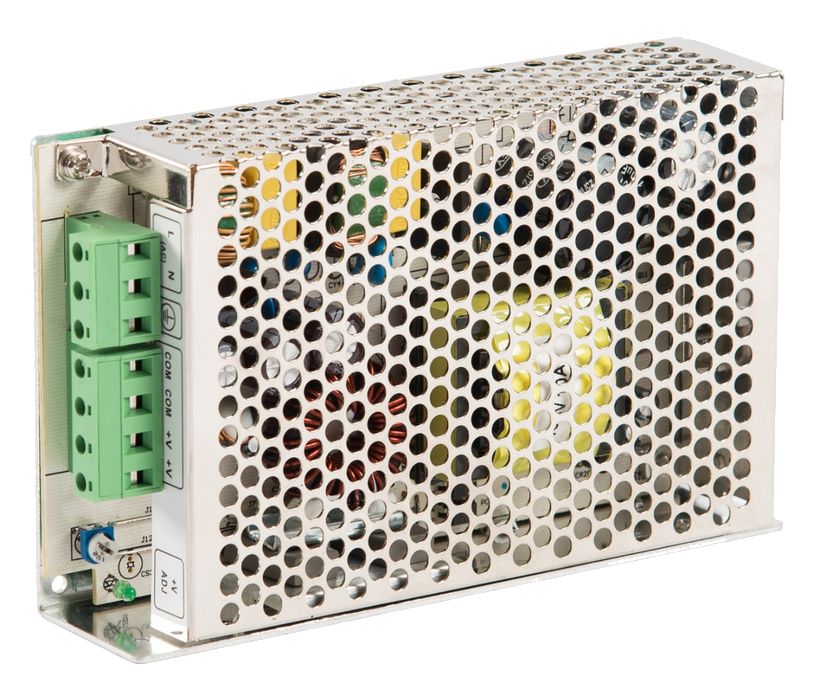

Моллюск-12/10 IP20-DINБлок питания 13,8 В на ток до 10 А.

Напряжение питающей сети	200…264 В, 50 ±3 Гц
Выходное напряжение	13,8 В (подстройка ±5%)
Ток нагрузки	не более 10 А
Габариты ШхГхВ без упаковки	не более 160х96х37 мм
Масса нетто (брутто)	не более 467 (520) г
Рабочая температура	+5…+40 °С
Влажность воздуха при 25 °С	не более 80%

Общие данныеПараметры, одинаковые у всех трёх моделей.

Электрическая прочность	1,5 кВ
Сечение провода в клеммах колодок	не более 2,5 мм²
Степень защиты	IP20

Как это работает и подключается

Блок преобразует сетевое напряжение 220 В в постоянное 13,8 В (в РЭ названо «12 В»; номинал в таблице 13,8 В) и защищён от перегрузки и короткого замыкания на выходе.
Выходное напряжение можно подстроить на ±5% (регулировка — по рисунку 1 РЭ).
Для удобства монтажа клеммные колодки разъёмные.

Монтаж

Монтаж на DIN-рейку — в комплекте поставки идут DIN-рейка с комплектом крепежа; блок можно также крепить под потолок или на стену.
Установку, демонтаж и ремонт делайте при полностью отключенном питании 220 В. Суммарный ток нагрузок на колодке «ВЫХОД» не должен превышать значение из таблицы; сечение и длина проводов нагрузки должны соответствовать максимальным токам.
Провода питающей сети — двойной изоляции, сечением не менее 0,5 мм² (указано в РЭ Моллюск-12/3 IP20-DIN).

Примеры

Питание охранно-пожарной сигнализации, видеонаблюдения, автоматики в шкафу на DIN-рейке

По РЭ изделие питает напряжением постоянного тока различные устройства: светодиодные светильники, контроллеры и узлы автоматики, системы охранно-пожарной сигнализации и видеонаблюдения. Резервная АКБ в РЭ не упоминается — это блок питания без резерва.

Модуль питания внутри другого устройства

По РЭ блок можно устанавливать под потолок, на стену, в шкаф на DIN-рейку и в различные устройства в качестве модуля питания.

Частые вопросы

Что входит в комплект?

Источник, DIN-рейка с комплектом крепежа и тара.

Какая гарантия?

18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска).

Нюансы и грабли

Эксплуатация без защитного заземления запрещена.
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
Рабочая температура у моделей разная: 12/3 — от 0 °С, 12/5 и 12/10 — от +5 °С; верхний предел +40 °С.
Модель выбирают по току нагрузки с запасом: превышение значения из таблицы недопустимо.
