Mollusk-VR и Mollusk-VRK — малогабаритные блоки питания 12 В на 1–6 А
Девять компактных нерезервированных блоков питания 12 В от сети ~220 В: Mollusk-VRK 12/1…12/3 и Mollusk-VR 12/1…12/6 с максимальным током нагрузки от 1 до 6 А. Масса от 0,09 до 0,26 кг.
Модели семейства
Mollusk-VRK 12/1Нагрузка до 1 А, 25×75×75 мм, 0,09 кг.
Максимальный ток нагрузки
не более 1 А
Габариты ШхГхВ без упаковки
не более 25×75×75 мм
Габариты в упаковке
не более 30×80×90 мм
Масса нетто (брутто)
не более 0,09 (0,1) кг

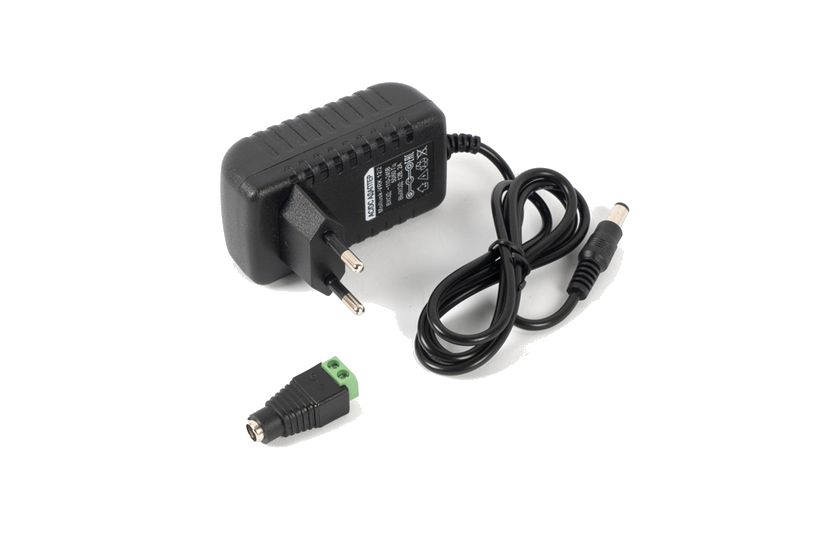

Mollusk-VRK 12/2Нагрузка до 2 А, 25×75×75 мм, 0,09 кг.
Максимальный ток нагрузки
не более 2 А
Габариты ШхГхВ без упаковки
не более 25×75×75 мм
Габариты в упаковке
не более 30×80×90 мм
Масса нетто (брутто)
не более 0,09 (0,1) кг

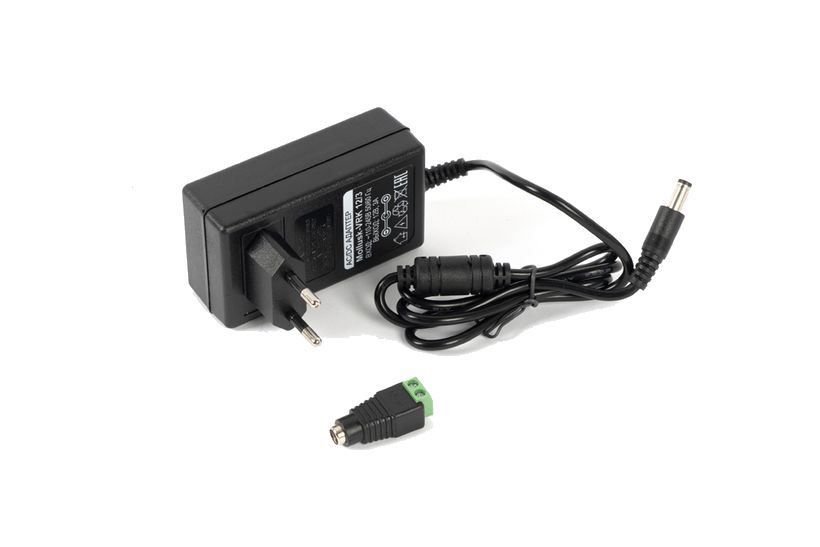

Mollusk-VRK 12/3Нагрузка до 3 А, 45×65×80 мм, 0,13 кг.
Максимальный ток нагрузки
не более 3 А
Габариты ШхГхВ без упаковки
не более 45×65×80 мм
Габариты в упаковке
не более 55×60×115 мм
Масса нетто (брутто)
не более 0,13 (0,14) кг

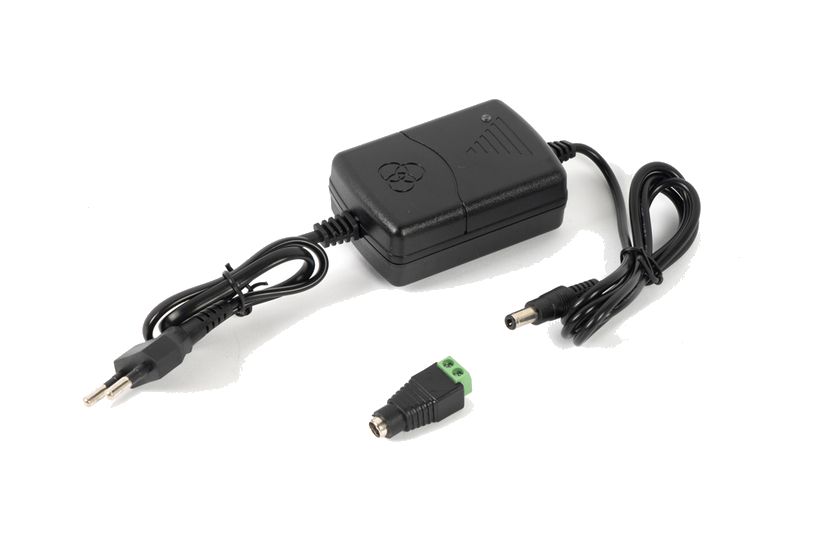

Mollusk-VR 12/1Нагрузка до 1 А, 50×25×70 мм, 0,09 кг.
Максимальный ток нагрузки
не более 1 А
Габариты ШхГхВ без упаковки
не более 50×25×70 мм
Габариты в упаковке
не более 95×60×70 мм
Масса нетто (брутто)
не более 0,09 (0,1) кг

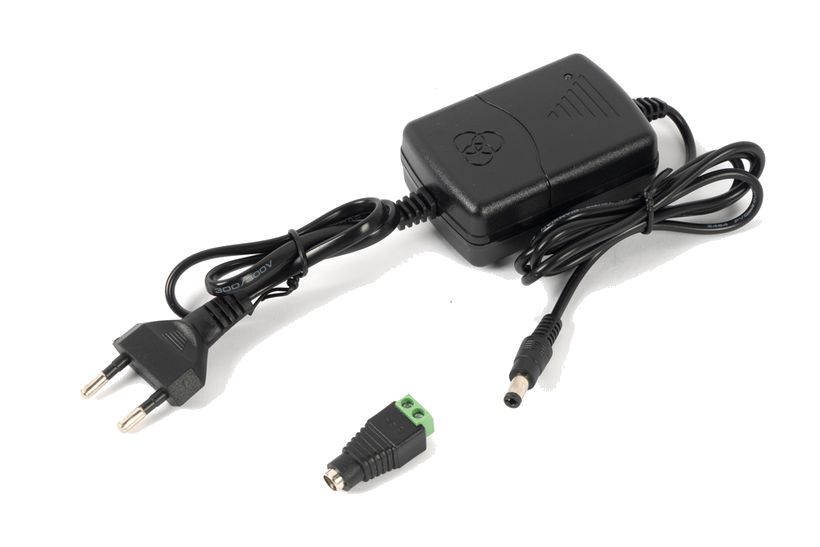

Mollusk-VR 12/2Нагрузка до 2 А, 50×25×70 мм, 0,10 кг.
Максимальный ток нагрузки
не более 2 А
Габариты ШхГхВ без упаковки
не более 50×25×70 мм
Габариты в упаковке
не более 95×60×70 мм
Масса нетто (брутто)
не более 0,10 (0,11) кг

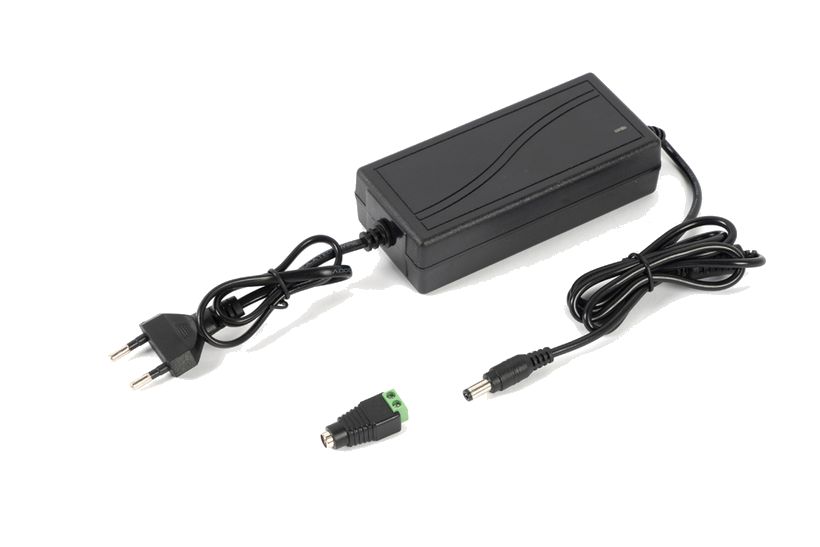

Mollusk-VR 12/3Нагрузка до 3 А, 50×30×110 мм, 0,16 кг.
Максимальный ток нагрузки
не более 3 А
Габариты ШхГхВ без упаковки
не более 50×30×110 мм
Габариты в упаковке
не более 80×40×170 мм
Масса нетто (брутто)
не более 0,16 (0,18) кг

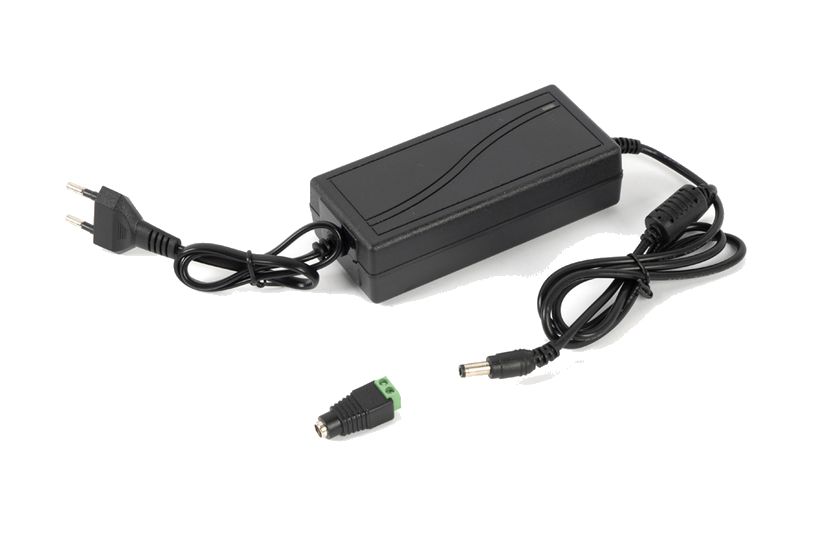

Mollusk-VR 12/4Нагрузка до 4 А, 50×30×110 мм, 0,23 кг.
Максимальный ток нагрузки
не более 4 А
Габариты ШхГхВ без упаковки
не более 50×30×110 мм
Габариты в упаковке
не более 80×40×170 мм
Масса нетто (брутто)
не более 0,23 (0,25) кг

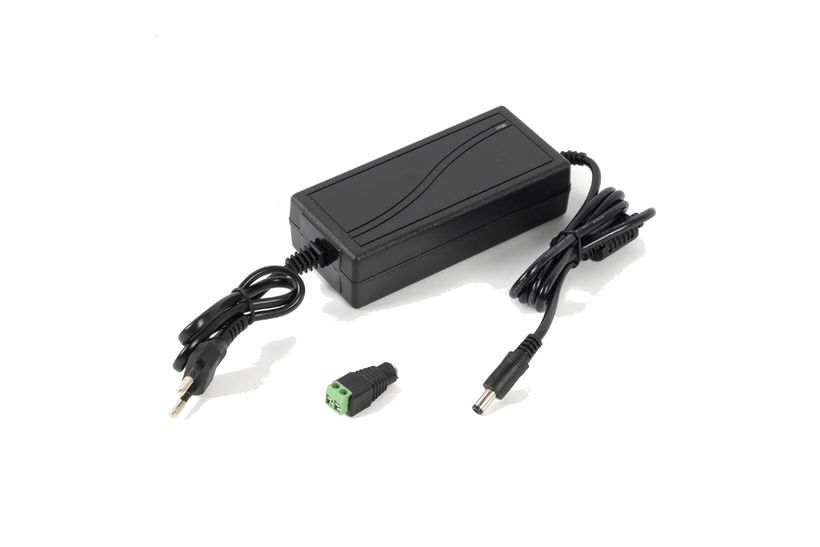

Mollusk-VR 12/5Нагрузка до 5 А, 50×30×110 мм, 0,24 кг.
Максимальный ток нагрузки
не более 5 А
Габариты ШхГхВ без упаковки
не более 50×30×110 мм
Габариты в упаковке
не более 80×40×170 мм
Масса нетто (брутто)
не более 0,24 (0,26) кг

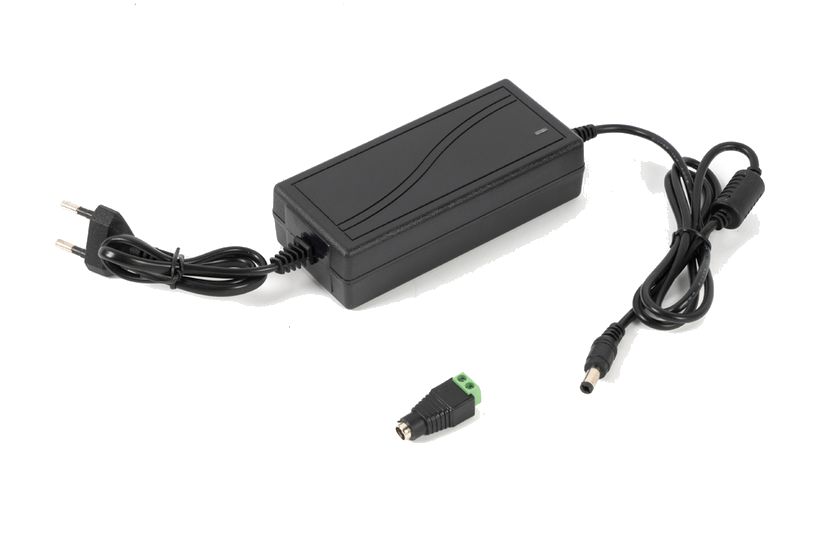

Mollusk-VR 12/6Нагрузка до 6 А, 50×30×110 мм, 0,26 кг.
Максимальный ток нагрузки
не более 6 А
Габариты ШхГхВ без упаковки
не более 50×30×110 мм
Габариты в упаковке
не более 80×40×170 мм
Масса нетто (брутто)
не более 0,26 (0,27) кг
Общие данныеПараметры, общие для всех девяти исполнений.
Назначение
питание радиоэлектронных устройств широкого применения напряжением 12 В постоянного тока от сети переменного тока напряжением 220 В
Питающая сеть
~220 В, частота 50±1 Гц, пределы изменения 110…245 В
Выходное напряжение
11,5…12,5 В постоянного тока
Гарантия и срок службы
гарантия 18 месяцев со дня продажи, срок службы 10 лет
Как это работает и подключается
Преобразует ~220 В в постоянное 12 В (11,5…12,5 В). Сетевой диапазон широкий — 110…245 В.
Серии VRK и VR различаются габаритами: у VRK 12/1 и 12/2 корпус 25×75×75 мм, у VRK 12/3 — 45×65×80 мм, у VR — от 50×25×70 до 50×30×110 мм.
Монтаж
Руководство производителя для этой линейки состоит из таблицы характеристик и гарантийных обязательств: сведений о способе крепления, схеме подключения и клеммах в нём нет.
Примеры
Питание небольшой нагрузки 12 В от розетки
Подбор по току: число в обозначении после «12/» равно максимальному току нагрузки в амперах. Нагрузка на 3 А — Mollusk-VRK 12/3 или Mollusk-VR 12/3, на 5 А — Mollusk-VR 12/5.
Частые вопросы
Что значит цифра в обозначении Mollusk-VR 12/5?
12 — выходное напряжение 12 В, 5 — максимальный ток нагрузки 5 А.
Какое выходное напряжение?
11,5…12,5 В постоянного тока.
Какая гарантия?
18 месяцев со дня продажи, срок службы 10 лет.
Нюансы и грабли
Не загружайте блок выше максимального тока: он указан как «не более» (1–6 А по исполнению).
В документе нет сведений о защитах от перегрузки и короткого замыкания, пульсациях и температурном диапазоне — для ответственных нагрузок запрашивайте их у производителя.
Предприятие-изготовитель оставляет за собой право менять конструкцию, не меняя заявленных характеристик, и не уведомлять об этом.
