RAPAN SB 12045, 1207, 1212, 1217 — герметичные свинцово-кислотные АКБ 12 В на 4,5–17 Ач

Герметичные необслуживаемые AGM-аккумуляторы 12 В на 4,5; 7; 12 и 17 Ач для систем резервного питания. Буферный и циклический заряд, любое положение, кроме клеммами вниз.

Модели семейства

RAPAN SB 1204512 В, 4,5 Ач (20-часовой режим), 90×106×70 мм, 1,33 кг.

Номинальная ёмкость (20 ч, 0,05С)	4,5 Ач
Ёмкость при разряде за 10 / 5 / 1 час	3,8 / 3,6 / 2,8 Ач
Внутреннее сопротивление	60 мОм (25 °С, полностью заряженная)
Максимальный ток заряда	1,35 А
Габариты ШхВхГ без упаковки	не более 90×106×70 мм
Масса без упаковки	не более 1,33 кг

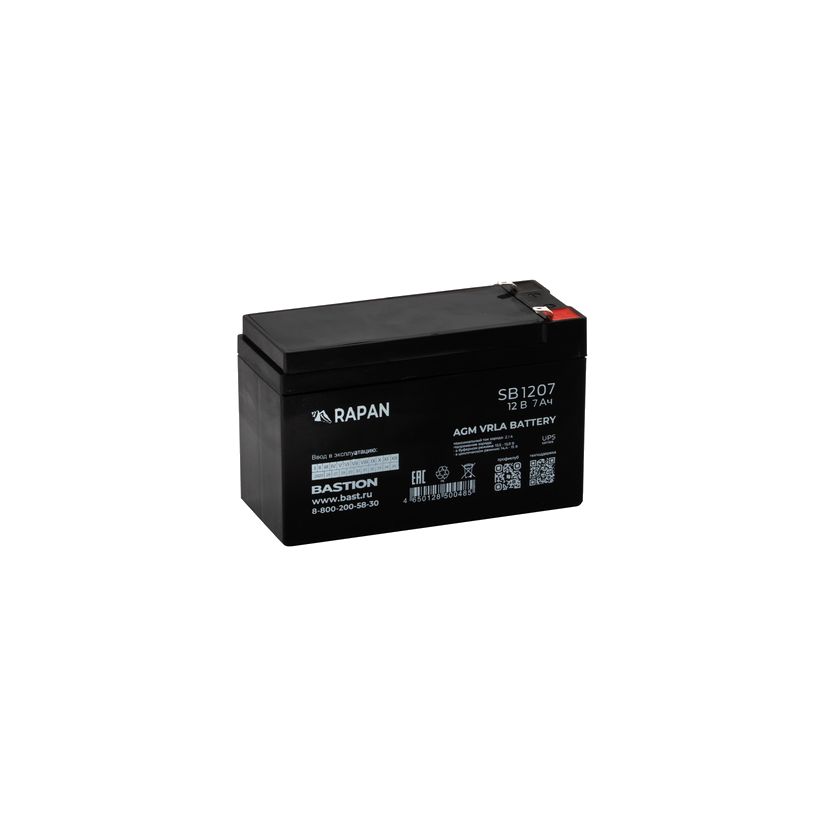

RAPAN SB 120712 В, 7 Ач, 151×100×65 мм, 1,86 кг.

Номинальная ёмкость (20 ч, 0,05С)	7,0 Ач
Ёмкость при разряде за 10 / 5 / 1 час	6,3 / 5,9 / 4,0 Ач
Внутреннее сопротивление	40 мОм (25 °С, полностью заряженная)
Максимальный ток заряда	2,1 А
Габариты ШхВхГ без упаковки	не более 151×100×65 мм
Масса без упаковки	не более 1,86 кг

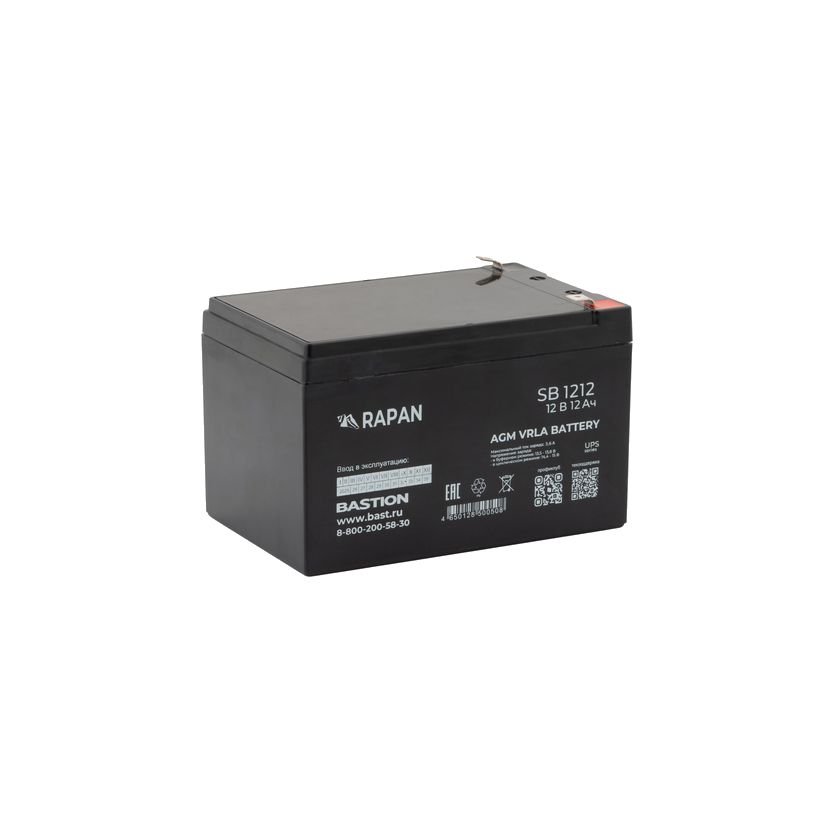

RAPAN SB 121212 В, 12 Ач, 151×100×98 мм, 3,1 кг.

Номинальная ёмкость (20 ч, 0,05С)	12,0 Ач
Ёмкость при разряде за 10 / 5 / 1 час	9,4 / 9,1 / 6,6 Ач
Внутреннее сопротивление	30 мОм (25 °С, полностью заряженная)
Максимальный ток заряда	3,6 А
Габариты ШхВхГ без упаковки	не более 151×100×98 мм
Масса без упаковки	не более 3,1 кг

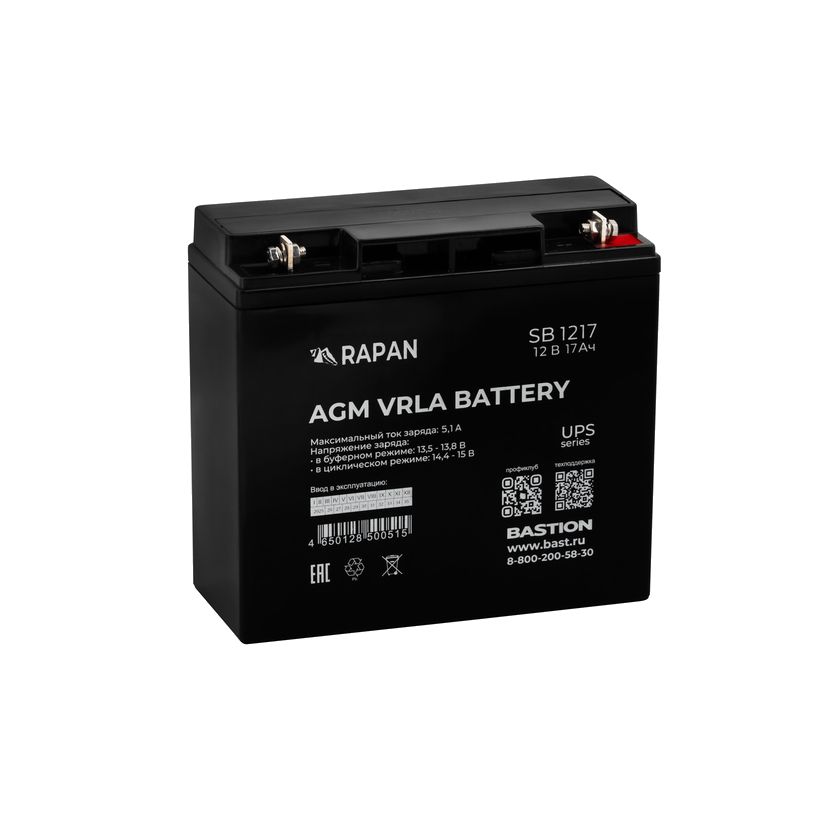

RAPAN SB 121712 В, 17 Ач, 181×167×76 мм, 5,0 кг.

Номинальная ёмкость (20 ч, 0,05С)	17,0 Ач
Ёмкость при разряде за 10 / 5 / 1 час	16,0 / 15,4 / 11,2 Ач
Внутреннее сопротивление	18,6 мОм (25 °С, полностью заряженная)
Максимальный ток заряда	5,1 А
Габариты ШхВхГ без упаковки	не более 181×167×76 мм
Масса без упаковки	не более 5,0 кг

Общие данныеПараметры, общие для всех четырёх моделей.

Номинальное напряжение	12 В
Заряд постоянным напряжением при 25 °С	циклический режим 14,4–15,0 В, буферный режим 13,5–13,8 В
Температуры	заряд от -10 до +50 °С, разряд от -20 до +50 °С, хранение от -35 до +50 °С
Ёмкость от температуры (к 20-часовой)	при 40 °С 102%, при 25 °С 100%, при 0 °С 85%, при -15 °С 65%
Ёмкость после хранения при 25 °С	через 3 месяца 92%, через 6 месяцев 83%, через 12 месяцев 65%
Гарантия и срок службы	гарантия 12 месяцев со дня продажи, срок службы 4 года

Как это работает и подключается

AGM-технология с рекомбинацией газов: герметичная необслуживаемая батарея, долив дистиллята не нужен. Работает в любом положении, кроме клеммами вниз.
Буферный режим — АКБ постоянно подключена к источнику и потребителю, может быть не полностью заряжена; циклический режим — потребитель питается только от АКБ, заряд периодический. Напряжение заряда не должно превышать значений, указанных на аккумуляторе.
Поставляется частично заряженной, готовой к эксплуатации.

Монтаж

Перед подключением проверить отсутствие механических повреждений. Подключать клеммы от выключенного зарядного устройства (или источника с отключенной нагрузкой) к клеммам АКБ с соблюдением полярности, проверить надёжность соединения, затем включать заряд по параметрам из таблицы.
При заряде аккумуляторы можно положить на бок, но переворачивать их вверх дном нельзя.
При параллельном включении АКБ должны быть одного уровня заряда и одного напряжения.

Примеры

Резервный аккумулятор для источника питания или ИБП

АКБ предназначена для использования в составе системы резервного питания; ёмкость подбирают под ток нагрузки и требуемое время резерва по таблице ёмкости при разных режимах разряда.

Увеличить напряжение или ёмкость

Для большего напряжения АКБ соединяют последовательно, для большей ёмкости — параллельно; использовать надо одинаковые по ёмкости, модели и износу АКБ, а кабели соединений — одной длины и сечения.

Частые вопросы

Какой срок службы и гарантия?

Срок службы 4 года с даты ввода в эксплуатацию или продажи; гарантия 12 месяцев со дня продажи.

Какое зарядное напряжение?

При 25 °С: 13,5–13,8 В для буферного режима и 14,4–15,0 В для циклического.

Чем отличаются модели?

Ёмкостью (4,5; 7; 12 и 17 Ач), максимальным током заряда (1,35; 2,1; 3,6 и 5,1 А), габаритами и массой.

Нюансы и грабли

Хранить АКБ в разряженном виде нельзя. После полного или частичного разряда сразу ставьте на заряд. Глубокий разряд (напряжение на клеммах менее 10,5 В) — основание для снятия гарантии.
Нельзя разряжать ниже заданного конечного напряжения, нельзя отбирать энергию больше номинальной. Разряд малыми токами без поправки конечного напряжения резко сокращает ёмкость и срок службы.
Нельзя смешивать старые и новые батареи, батареи разных марок и серий в одной цепи.
Аккумулятор всегда под напряжением: не класть на него инструмент, не допускать короткого замыкания. Не вскрывать корпус, крышку и клапан.
Рекомендуемая температура эксплуатации 20–25 °С; выше 30 °С срок службы сильно сокращается, выше 60 °С недопустимо, выше 45 °С желательно избегать.
При хранении в отапливаемых помещениях расстояние от отопительных приборов до АКБ — не менее 1 м. Допустимо не более двух дозарядов за срок хранения.
Гарантия действует, если монтаж выполнили аттестованные специалисты с допуском к работе с АКБ. Техобслуживание нужно каждые 6 месяцев: осмотр, замер напряжения, контроль температуры в помещении.

Документация

Бастион — руководство по эксплуатации RAPAN SB 1207 (на серию 12045, 1207, 1212, 1217; ФИАШ.563561.414 РЭ)
