SKAT BC RACK 24/36, 192/9, 240/9 — батарейные блоки для ИБП SKAT-UPS RACK
Металлические батарейные блоки 19" с герметичными АКБ 12 В 9 Ач внутри: 24 В / 36 Ач (2U), 192 В / 9 Ач (2U), 240 В / 9 Ач (3U). Заряжает ИБП, блок только хранит и отдаёт энергию.
Модели семейства
Общие данныеОдна конструкция: металлический корпус, внутри герметичные необслуживаемые свинцово-кислотные АКБ 12 В. Зарядного устройства в блоке нет, заряжает ИБП. Спереди кнопка и светодиод «SKAT», сзади автомат защиты, винт заземления и два разъёма под заглушками.
| Тип АКБ | герметичные свинцово-кислотные необслуживаемые, 12 В |
| Что делает блок | защита АКБ от короткого замыкания и перегрузки, светодиодная индикация наличия подключённых АКБ |
| Разъёмы на задней панели | один для ИБП, второй для внешней АКБ или дополнительного блока (оба закрыты заглушками) |
| Степень защиты | IP20 |
| Диапазон рабочих температур | 0…+40 °С |
| Влажность без конденсации | не более 90 % |
| Содержание драгоценных металлов и камней | нет |
SKAT BC 24/36 RACK24 В, 36 Ач: восемь АКБ 12 В 9 Ач, корпус 2U, для ИБП SKAT-UPS 1000 RACK-ON-2x9-Е.
| Номинальное напряжение / ёмкость | 24 В / 36 Ач |
| АКБ | 8 шт. 12 В 9 Ач: две параллельные пары, соединённые последовательно |
| Ток защитного автомата | 40 А |
| Габариты ШхВхГ без упаковки и кронштейнов | 441×87×583 мм |
| Масса нетто (брутто) | не более 28,7 (29,9) кг |
| Высота корпуса | 2U |
| Совместимость | SKAT-UPS 1000 RACK-ON-2x9-Е |
| Гарантия | на изделие 3 года, на АКБ 12 месяцев |

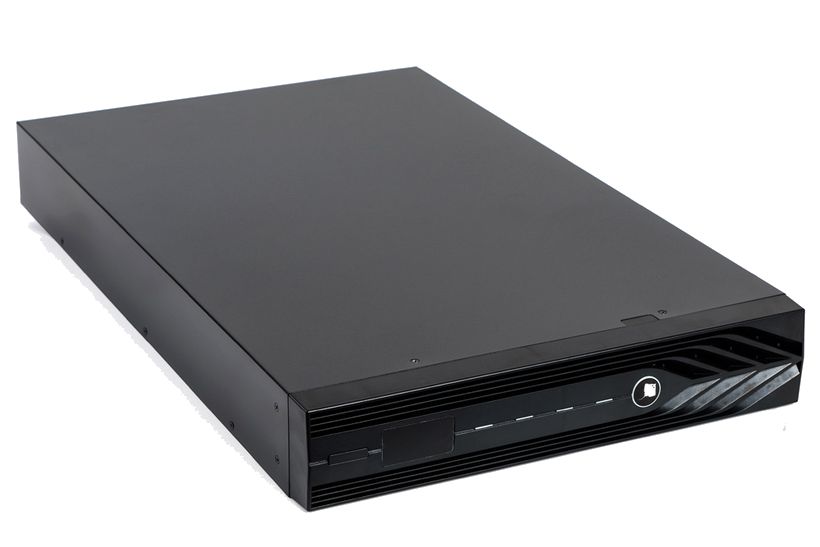

SKAT BC 192/9 RACK192 В, 9 Ач: шестнадцать АКБ 12 В 9 Ач последовательно, корпус 2U, для ИБП SKAT-UPS 6000 RACK.
| Номинальное напряжение / ёмкость | 192 В / 9 Ач |
| АКБ | 16 шт. 12 В 9 Ач последовательно |
| Ток защитного автомата | 63 А |
| Габариты ШхВхГ без упаковки и кронштейнов | 450×87×738 мм |
| Масса нетто (брутто) | не более 52 (55) кг |
| Высота корпуса | 2U |
| Совместимость | SKAT-UPS 6000 RACK |
| Гарантия | на изделие 5 лет, на АКБ 12 месяцев |

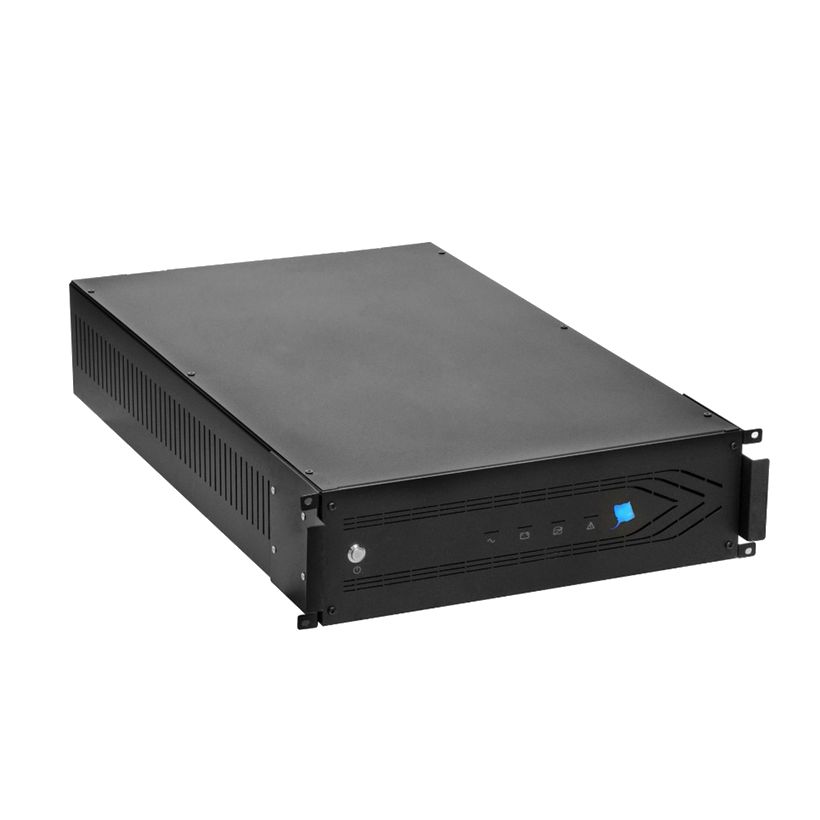

SKAT BC 240/9 RACK240 В, 9 Ач: двадцать АКБ 12 В 9 Ач последовательно, корпус 3U, для ИБП SKAT-UPS 10000 RACK.
| Номинальное напряжение / ёмкость | 240 В / 9 Ач |
| АКБ | 20 шт. 12 В 9 Ач последовательно |
| Ток защитного автомата | 63 А |
| Габариты ШхВхГ без упаковки | 480×773×133 мм (порядок осей в РЭ указан как ШхВхГ, при высоте корпуса 3U) |
| Масса нетто (брутто) | не более 77 (83) кг |
| Высота корпуса | 3U |
| Совместимость | SKAT-UPS 10000 RACK |
| Гарантия | на изделие 5 лет, на АКБ 12 месяцев |
Как это работает и подключается
- Сеть заряжает АКБ блока через ИБП. Пока автомат на задней панели включён и АКБ заряжены, на передней панели горит индикатор «SKAT».
- При пропадании сети ИБП питает нагрузку от АКБ блока, индикатор продолжает гореть. Если заряд падает ниже примерно 20 % от номинальной ёмкости, индикатор гаснет — АКБ разряжена. После отключения нагрузки напряжение на клеммах поднимается и индикатор может загореться снова.
- По РЭ блока 240/9: если ИБП долго не подаёт на АКБ блока зарядный ток, схема индикации окончательно гасит индикатор. Чтобы вернуть его: зарядить АКБ, затем выключить и снова включить автомат блока.
- Кнопка на передней панели при выключенном автомате проверяет, что АКБ внутри корпуса подключены правильно: при нажатии должен светиться индикатор.
Монтаж
- Ставят блок в 19" шкаф или стойку рядом с ИБП, в закрытом помещении с хорошей вентиляцией и ограниченным доступом посторонних. Защитить от прямого солнца, нагревательные приборы — не ближе 1 м.
- Блоки 24/36 и 192/9 (2U) ставят горизонтально на полку и крепят кронштейнами из комплекта; 240/9 (3U) размещают на полке и крепят двумя монтажными кронштейнами (в списке комплекта РЭ они не названы). Винт заземления соединяют перемычкой с контуром заземления шкафа (перемычка в комплект не входит).
- Подключение только при выключенном автомате блока и полностью выключенном ИБП: нажмите кнопку на передней панели и убедитесь, что индикатор светится, затем кабелем из комплекта соедините разъём «ИБП» блока с разъёмом АКБ ИБП. Каждый следующий блок подключают к предыдущему таким же кабелем из его комплекта.
- Снимите заглушки с используемых разъёмов, затем установите фиксаторы-«гребёнки» на кабельные разъёмы и закрепите винтами от снятых заглушек.
- Включение: подать сеть на ИБП, включить автомат блока, убедиться что горит «SKAT», затем по РЭ ИБП проверить, что ИБП увидел АКБ и нет аварийной сигнализации.
Примеры
Увеличить время работы ИБП в стойке
К SKAT-UPS 6000 RACK или 10000 RACK подключают блоки 192/9 или 240/9; РЭ настоятельно рекомендует не менее двух блоков на ИБП. Следующий блок подключается к предыдущему так же, как первый к ИБП.
Резерв для компактного ИБП 1000 RACK-ON-2x9-Е
Блок 24/36 RACK добавляет к этому ИБП внешние АКБ 36 Ач на 24 В в корпусе 2U для стойки.
Частые вопросы
Есть ли в блоке зарядное устройство?
Нет. АКБ блока заряжает подключённый ИБП. Блоки с собственным зарядным устройством — серия SKAT BC …S3 RACK.
Какой ИБП к какому блоку?
24/36 RACK — SKAT-UPS 1000 RACK-ON-2x9-Е, 192/9 RACK — SKAT-UPS 6000 RACK, 240/9 RACK — SKAT-UPS 10000 RACK.
Что идёт в комплекте?
Блок, РЭ, кабель для подключения к ИБП или другому блоку, крепёж; в 192/9 и 24/36 ещё комплект кронштейнов для 19" стойки, в 192/9 и 240/9 — фиксаторы-«гребёнки» для разъёмов АКБ.
Нюансы и грабли
- Эксплуатация без защитного заземления запрещена. Монтаж, демонтаж и замену АКБ делают при выключенном автомате и отключённом внешнем оборудовании.
- Блок не для улицы: РЭ запрещает работу во взрывоопасной или химически активной среде, в условиях пыли, капель и брызг, а также на открытых площадках.
- Блок 240/9 весит до 77 кг, 192/9 — до 52 кг: ставить на полку и поднимать не в одиночку.
- Заменять АКБ нужно на такие же по количеству и типу; для замены РЭ допускает использовать батареи ёмкостью 7 Ач. Снимите кольца, часы и браслеты: клеммы АКБ легко замкнуть.
- Если блок не используется долго, автомат выключают; блок с АКБ подключают к ИБП под сетью каждые 4–6 месяцев (в странах с жарким климатом каждые 2 месяца) не менее чем на 12 часов. Температуру в помещении держат в диапазоне +15…+25 °С.
- Нет свечения индикатора при включённом автомате: напряжение на клеммах слишком низкое, АКБ нет или подключены неправильно. Сработал автомат — короткое замыкание или перегрузка: устранить причину и включить заново.
Документация
- Бастион — руководство по эксплуатации SKAT BC 240/9 RACK
- Бастион — руководство по эксплуатации SKAT BC 192/9 RACK
- Бастион — руководство по эксплуатации SKAT BC 24/36 RACK
