SKAT BC S3 RACK — батарейные блоки 36, 48 и 72 В со встроенным зарядным устройством
Батарейные блоки 2U на 36, 48 и 72 В с зарядным устройством и АКБ 12 В 9 Ач в двух съёмных отсеках, горячая замена АКБ. Подключаются к ИБП SKAT-UPS RACK-ON, до четырёх блоков на один ИБП.
Модели семейства
Общие данныеМеталлический корпус 2U с перфорированной пластиковой передней панелью: внутри зарядное устройство и АКБ в лотках правого и левого отсеков. Питание от сети 220 В, подключение к ИБП кабелем из комплекта.
| Питающая сеть | ~220 В, 50±1 Гц, пределы 150…285 В; частота 50 / 60 Гц определяется автоматически |
| Тип АКБ | герметичные свинцово-кислотные необслуживаемые, 12 В, 9 Ач |
| Режим заряда / ток заряда | CV / 1,4 А |
| Время заряда до 90 % ёмкости | 8 ч |
| Отсеков для АКБ | 2 |
| Предохранители АКБ | быстрые 2 шт. × 30 А в каждом отсеке, номинальный ток 60 А |
| Защита по входу | автоматический предохранитель 3 А, кнопка сброса на задней панели |
| Горячая замена АКБ | поддерживается |
| Ток утечки | не более 100 мкА |
| Рабочие условия | 0…40 °С, влажность не более 90 % при 25 °С, IP20 |
| Гарантия | на изделие 3 года, на АКБ 12 месяцев; срок службы 10 лет |
SKAT BC 36/18S3 RACK36 В, по три АКБ в отсеке, для SKAT-UPS 1500-RACK-ON-3x9-E и 1500-RACK-ON-3x9. 440×88×430 мм, до 21,7 кг.
| Номинальное напряжение | 36 В |
| Напряжение заряда АКБ | 41,1±1 В |
| АКБ в отсеке | 3 шт. |
| Габариты ШхВхГ без упаковки и кронштейнов | 440×88×430 мм |
| Габариты в упаковке | 560×205×570 мм |
| Масса нетто (брутто) | не более 21,7 (24,2) кг |
| Работает с ИБП | SKAT-UPS 1500-RACK-ON-3x9-E, SKAT-UPS 1500-RACK-ON-3x9 |

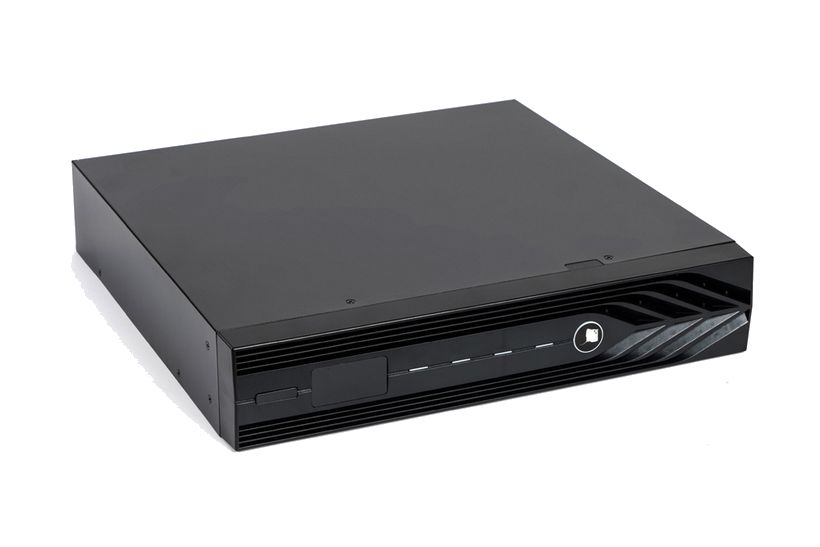

SKAT BC 48/18S3 RACK48 В, по четыре АКБ в отсеке, для SKAT-UPS 2000-RACK-ON-4x9-E и 2000-RACK-ON-4x9. 440×88×550 мм, до 27,8 кг.
| Номинальное напряжение | 48 В |
| Напряжение заряда АКБ | 54,8±1 В |
| АКБ в отсеке | 4 шт. |
| Габариты ШхВхГ без упаковки и кронштейнов | 440×88×550 мм |
| Габариты в упаковке | 555×205×685 мм |
| Масса нетто (брутто) | не более 27,8 (30,7) кг |
| Работает с ИБП | SKAT-UPS 2000-RACK-ON-4x9-E, SKAT-UPS 2000-RACK-ON-4x9 |

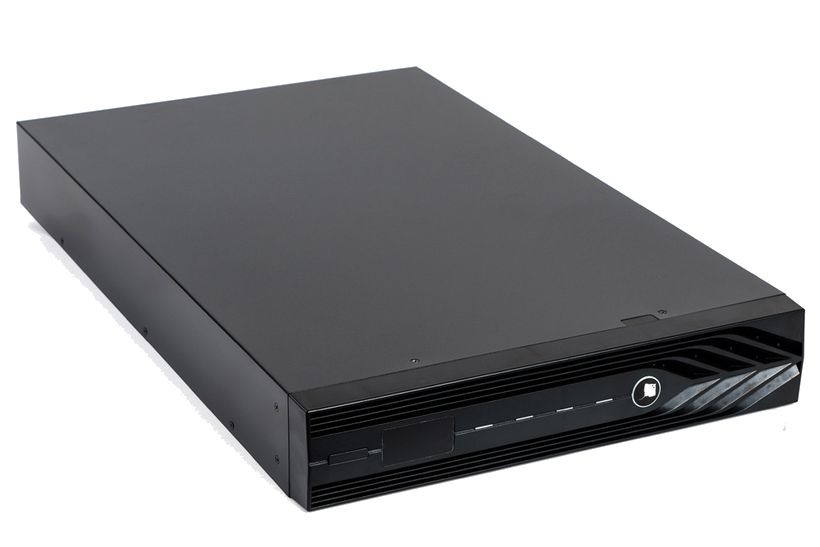

SKAT BC 72/18S3 RACK72 В, по шесть АКБ в отсеке, для SKAT-UPS 3000-RACK-ON-6x9-E и 3000-RACK-ON-6x9. 440×710×88 мм, до 39,8 кг.
| Номинальное напряжение | 72 В |
| Напряжение заряда АКБ | 82,2±1 В |
| АКБ в отсеке | 6 шт. |
| Габариты ШхГхВ без упаковки и кронштейнов | 440×710×88 мм |
| Габариты в упаковке | 565×835×205 мм |
| Масса нетто (брутто) | не более 39,8 (43,0) кг |
| Работает с ИБП | SKAT-UPS 3000-RACK-ON-6x9-E, SKAT-UPS 3000-RACK-ON-6x9 |
Как это работает и подключается
- Блок сам подключается к сети 220 В через вилку «INPUT» на задней панели и заряжает свои АКБ; ИБП питается от них, когда пропадает сеть.
- АКБ защищены быстрыми предохранителями в каждом отсеке; вход блока защищён автоматом 3 А. Если сработала защита по входу (превышен ток), её возвращают кнопкой сброса на задней панели.
- Блок сохраняет АКБ заряженными и защищает от перезаряда и глубокого разряда независимо от того, включён он или нет.
Монтаж
- В шкаф или стойку: закрепите монтажные кронштейны с двух сторон винтами с потайной головкой (кронштейны и винты в комплекте), поставьте блок на полку или направляющие и закрепите на передних стойках. Оставьте зазоры для вентиляции.
- Заземление обязательно: винт заземления блока соединяют перемычкой с контуром заземления шкафа (в комплект перемычка не входит).
- Подключение: убедитесь, что ИБП полностью выключен и напряжения на его выходе нет, соедините кабелем блока разъём для подключения ИБП на его задней панели с разъёмом внешнего блока на ИБП, подключите вилку «INPUT» к сети кабелем из комплекта. Заглушки с разъёмов снимайте только у используемых.
- Место: закрытое помещение с вентиляцией, без прямого солнца, нагревательные приборы дальше 1 м.
Примеры
Нарастить автономию ИБП RACK-ON
К одному ИБП можно подключить от одного до четырёх таких блоков. Каждый следующий блок присоединяют к предыдущему кабелем подключения из его комплекта.
Поставить рядом с ИБП в шкафу или вертикально
Блок встаёт и горизонтально (в 19" шкаф или стойку, на кронштейнах), и вертикально на пластиковых основах с расширителями. Основы входят в комплект ИБП, расширители — в комплект блока.
Частые вопросы
Чем S3-блоки отличаются от SKAT BC RACK без S3?
В S3-блок встроено зарядное устройство с питанием от сети 220 В, а блоки без зарядного подключаются к ИБП, и АКБ заряжает сам ИБП.
Сколько блоков можно подключить к одному ИБП?
От одного до четырёх.
Можно ли менять АКБ, не выключая ИБП?
В таблице РЭ указана поддержка горячей замены АКБ. По описанию замены блок сначала отсоединяют от разъёмов, снимают переднюю панель, шторку центрального отсека и передние стенки отсеков и вынимают лотки. Блок нельзя отсоединять от ИБП, пока ИБП работает в режиме «РЕЗЕРВ».
Нюансы и грабли
- Не отсоединяйте блок от ИБП, пока ИБП работает в режиме «РЕЗЕРВ». От включённого ИБП блок отключать можно, но если в этот момент пропадёт сеть, нагрузка ИБП останется без защиты.
- При подключении блока к ИБП возможно искрение в момент контакта из-за заряда конденсаторов ИБП — соблюдайте осторожность.
- Блок тяжёлый: для обслуживания нужны минимум два человека. Перед заменой АКБ снимите металлические предметы (кольца, часы, браслеты) — клеммы АКБ легко закоротить.
- После выключения блока АКБ продолжают разряжаться, это ведёт к глубокому разряду и выходу АКБ из строя. Блок с АКБ без дела подключают к сети каждые 4—6 месяцев (в странах с жарким климатом — каждые 2 месяца) не менее чем на 12 часов.
- Менять АКБ только на такие же по типу и количеству. Эксплуатация без заземления и работа блока на открытой площадке, в пыли, каплях и брызгах, а также во взрывоопасной или химически активной среде запрещены.
Документация
- Бастион — руководство по эксплуатации SKAT BC 36/18S3 RACK (ФИАШ.423141.488 РЭ-3)
- Бастион — руководство по эксплуатации SKAT BC 48/18S3 RACK (текст получен в папке
- Бастион — руководство по эксплуатации SKAT BC 72/18S3 RACK (та же папка)
