SKAT i-Battery 12-12, 12-17, 12-26 LiFePO4 — литиевые АКБ 12,8 В

Литий-железо-фосфатные АКБ 12,8 В на 12, 17 и 26 А*ч с встроенной системой контроля BMS — замена свинцово-кислотных в источниках резервного питания. Срок службы до 10 лет, свыше 5000 циклов.

Литий-железо-фосфатные АКБ SKAT i-Battery

Модели семейства

Общие данныеОбщее для линейки SKAT i-Battery (12-7, 12-12, 12-17, 12-26, 12-40).

Номинальное напряжение	12,8 В
Напряжение заряда (Standby use)	от 13,4 до 13,85 В
Напряжение заряда (Cycle use)	от 14,55 до 14,65 В
Метод заряда	CC/CV
Рекомендуемое напряжение отключения по разряду	10 В, обеспечивается внешним устройством (встроенная защита по разряду срабатывает при 8 В)
Жизненный цикл заряд/разряд	свыше 5000 циклов
Саморазряд	не более 3% ёмкости в месяц
Температура заряда / разряда	от 0 до +55 °C / от -20 до +60 °C
Влажность	не более 85%
Температура хранения	рекомендуемая от +10 до +25 °C
Гарантия / срок службы	5 лет / 10 лет

SKAT i-Battery 12-12 LiFePO4Ёмкость 12±0,5 А*ч, максимальный ток разряда 12 А.

Номинальная ёмкость	12±0,5 А*ч
Максимальный ток разряда	12 А
Максимальный ток заряда	6 А
Структура / элементов	4P4S / 16 шт.
Габариты без упаковки (ШхВхГ)	98х95х150 мм

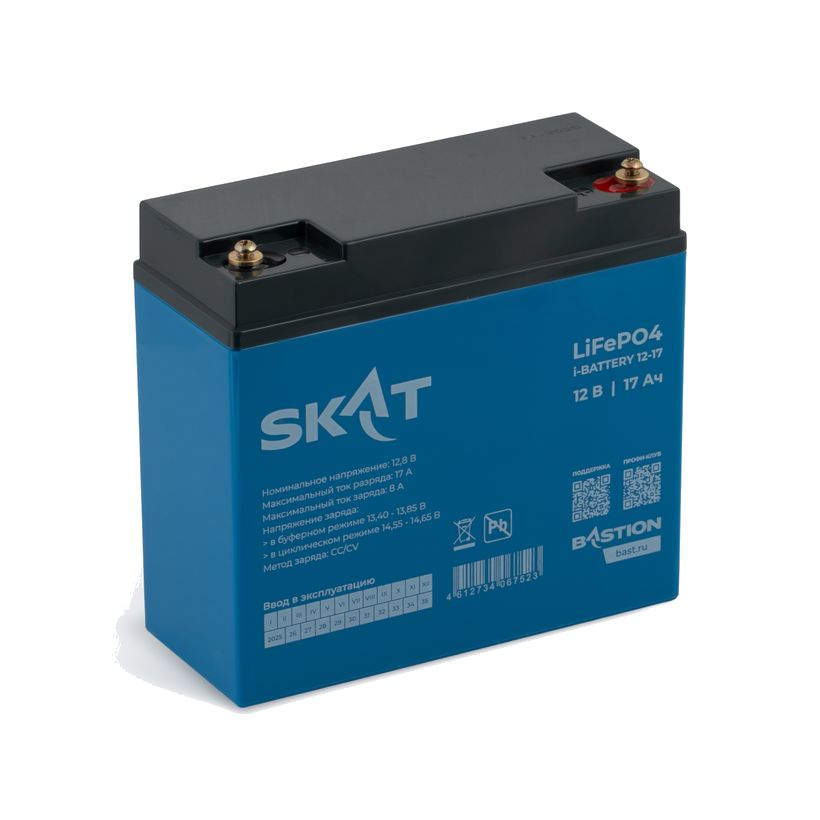

SKAT i-Battery 12-17 LiFePO4Ёмкость 17±0,5 А*ч, максимальный ток разряда 17 А.

Номинальная ёмкость	17±0,5 А*ч
Максимальный ток разряда	17 А
Максимальный ток заряда	8 А
Структура / элементов	4S3P / 12 шт.
Габариты без упаковки (ШхВхГ)	181х167х76 мм

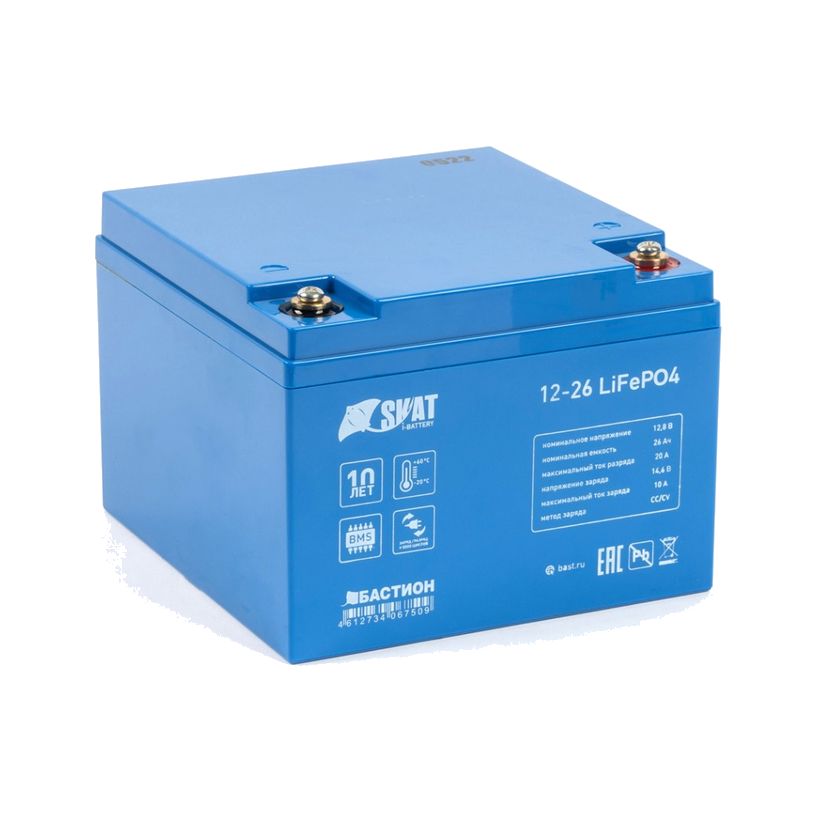

SKAT i-Battery 12-26 LiFePO4Ёмкость 26±0,5 А*ч, максимальный ток разряда 20 А.

Номинальная ёмкость	26±0,5 А*ч
Максимальный ток разряда	20 А
Максимальный ток заряда	10 А
Структура / элементов	4S4P / 16 шт.
Габариты без упаковки (ШхВхГ)	165х125,5х175 мм

Как это работает и подключается

Встроенная BMS даёт защиту от глубокого разряда и перезаряда, от короткого замыкания и балансировку внутренних элементов; температурный диапазон при разряде от минус 20 до +60 °C.
Заряд — током не больше указанного для модели и с напряжением из таблицы; заряжать при температуре окружающей среды 0…+55 °C, приводить в рабочее состояние рекомендуется при +25 ± 5 °C.

Монтаж

Проверить батарею на отсутствие повреждений, подключить клеммы от выключенного зарядного устройства (или источника с отключённой нагрузкой) с соблюдением полярности, проверить надёжность соединения, затем включить зарядное устройство.
Ток разряда не должен превышать значение для модели; разряд ниже напряжения 10 В не рекомендуется, батарею нельзя надолго оставлять разряженной.
При хранении заряд должен быть не менее 60%; защита от солнца и осадков; от отопительных приборов не ближе 1 м.

Примеры

Замена свинцово-кислотной АКБ в источнике резервного питания

РЭ называет назначение: применять вместо свинцово-кислотных батарей, чтобы увеличить срок эксплуатации; батарея поставляется герметичной и частично заряженной, предварительная зарядка не нужна.

Частые вопросы

Можно ли поставить вместо свинцовой АКБ в РИП?

РЭ предназначает батарею именно для источников резервного питания вместо свинцово-кислотных; зарядное устройство должно выдавать нужные напряжения и токи заряда из таблицы.

Можно ли соединять две батареи последовательно?

Нет, схема последовательного подключения двух и более не поддерживается.

Нюансы и грабли

Литий-железо-фосфатная батарея не поддерживает последовательное подключение двух и более батарей и не предназначена для устройств с параллельным включением нескольких батарей.
Нельзя использовать вместе батареи разных марок и серий, старые и новые в одной цепи.
Нельзя вскрывать батарею, использовать с повреждённым корпусом, держать у открытого огня и искр, погружать в воду, нарушать режимы заряда и разряда.
Напряжение отключения по разряду — 10 В — должно обеспечиваться внешним устройством: встроенная защита срабатывает только при 8 В. Батареи не подлежат ремонту; утилизация только специализированными организациями.

Документация

Бастион — руководство по эксплуатации SKAT i-Battery LiFePO4 (ФИАШ.563561.006 РЭ-5)
