SKAT SB 12012…12100 — герметичные свинцово-кислотные АКБ 12 В (AGM, VRLA) от 1,3 до 100 Ач

Необслуживаемые AGM-аккумуляторы 12 В с рекомбинацией газа: 11 моделей от 1,3 до 100 Ач для источников бесперебойного питания, ОПС и систем связи. Работают буфером и в цикле.

Аккумуляторные батареи SKAT SB (AGM, 12 В)

Модели семейства

Общие данныеГерметизированные батареи по технологии AGM с системой рекомбинации газов VRLA, не требуют долива воды, поставляются заряженными и заполненными электролитом. Клапан сбрасывает избыточное давление газов.

Номинальное напряжение	12 В
Заряд при 25 °С	цикл 14,4…15,0 В, буфер 13,5…13,8 В
Рабочие температуры	заряд от –10 до +50 °С, разряд от –20 до +50 °С, хранение от –35 до +50 °С
Ёмкость при +40 / +25 / 0 / –15 °С (от 20-часовой)	102 / 100 / 85 / 65 %
Ёмкость после хранения 3 / 6 / 12 месяцев (при +25 °С)	92 / 83 / 65 %
Ёмкость в конце срока службы	не ниже 82 % от номинальной (коэффициент старения 1,22)
Сейсмостойкость	ускорения 0,9g по горизонтали и 0,6g по вертикали, 3…35 Гц, при креплении по требованиям изготовителя

SKAT SB 12012Самая малая в линейке: 1,3 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	1,3 / 0,86 Ач
Максимальный ток заряда	0,36 А
Габариты Ш×В×Г	98×53×43 мм
Масса	0,56 кг

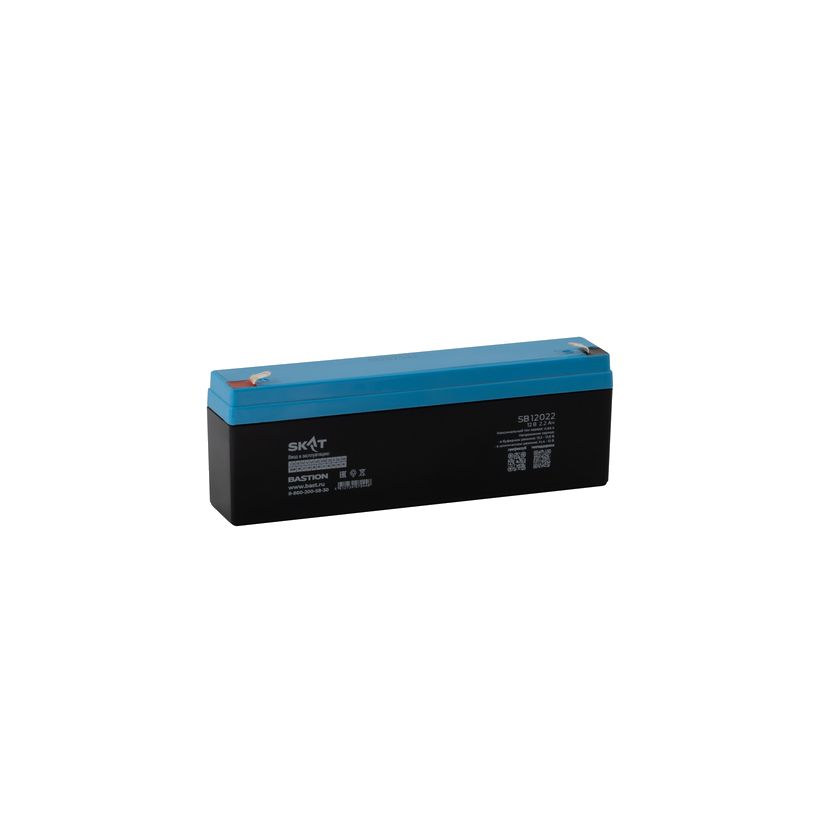

SKAT SB 120222,3 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	2,3 / 1,5 Ач
Максимальный ток заряда	0,66 А
Габариты Ш×В×Г	177×60×35 мм
Масса	0,88 кг

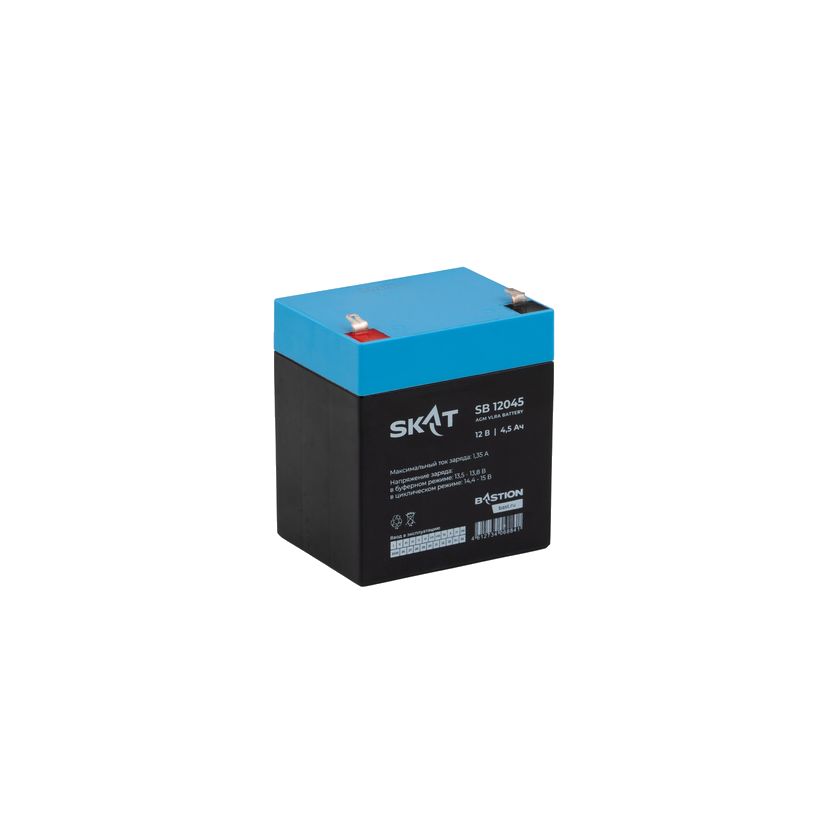

SKAT SB 120455,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	5,0 / 3,2 Ач
Максимальный ток заряда	1,35 А
Габариты Ш×В×Г	91×106×71 мм
Масса	1,46 кг

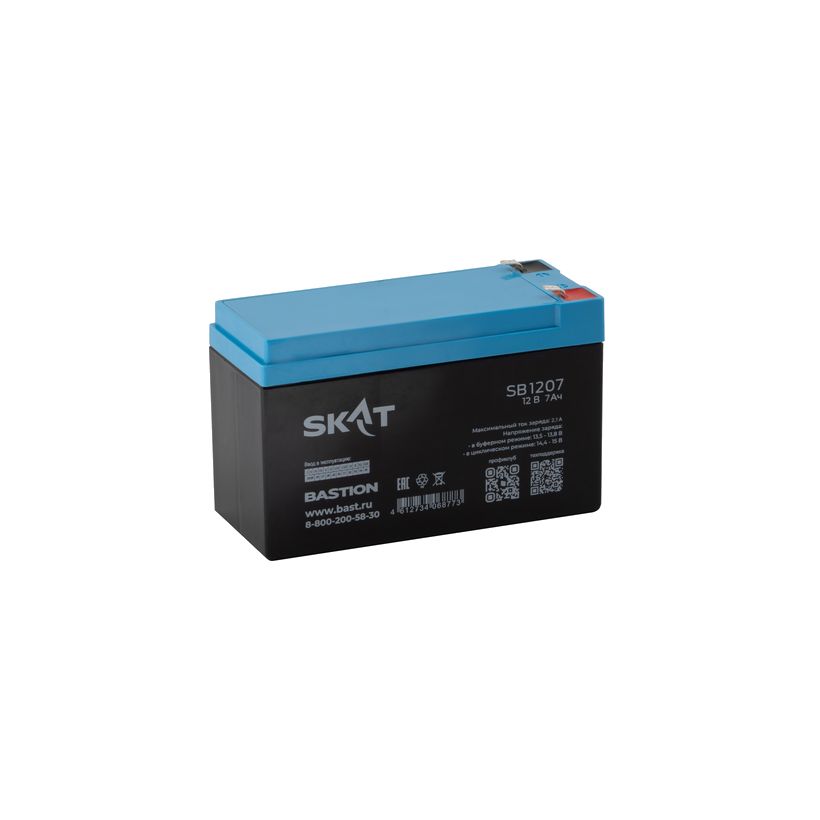

SKAT SB 12077,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	7,0 / 4,6 Ач
Максимальный ток заряда	2,1 А
Габариты Ш×В×Г	151×100×65 мм
Масса	2,0 кг

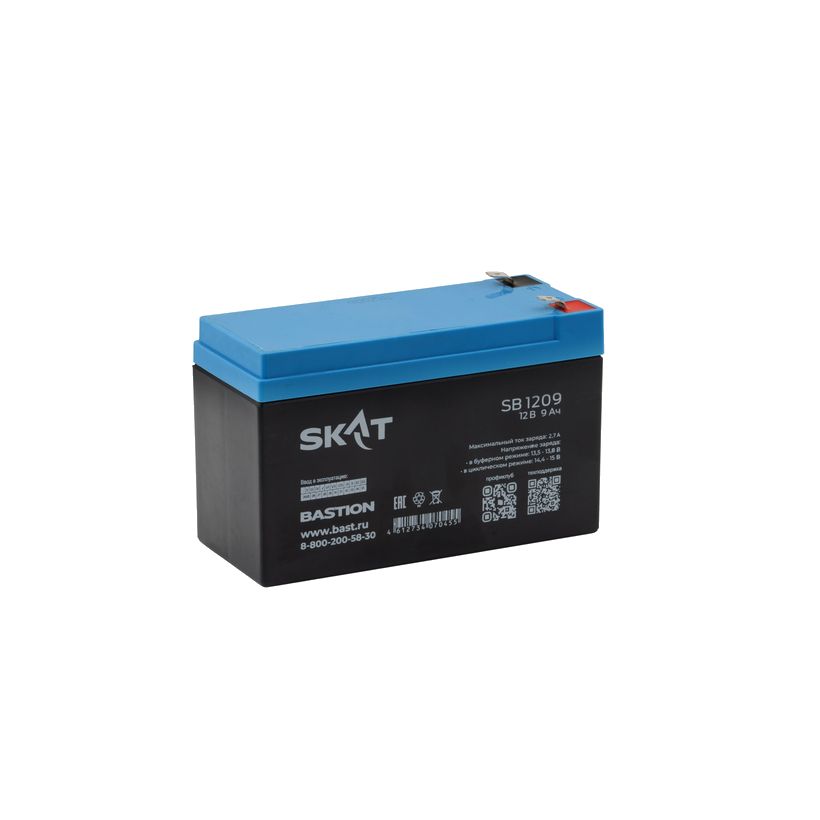

SKAT SB 12099,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	9,0 / 6,3 Ач
Максимальный ток заряда	2,7 А
Габариты Ш×В×Г	151×100×65 мм
Масса	2,45 кг

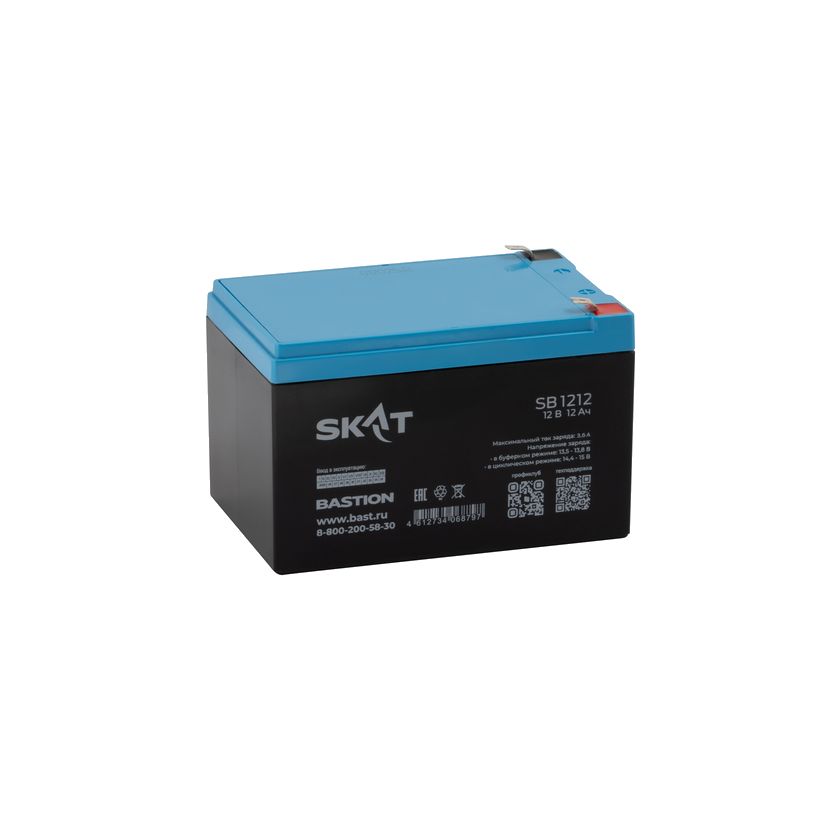

SKAT SB 121212,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	12,0 / 7,9 Ач
Максимальный ток заряда	3,6 А
Габариты Ш×В×Г	151×100×98 мм
Масса	3,4 кг

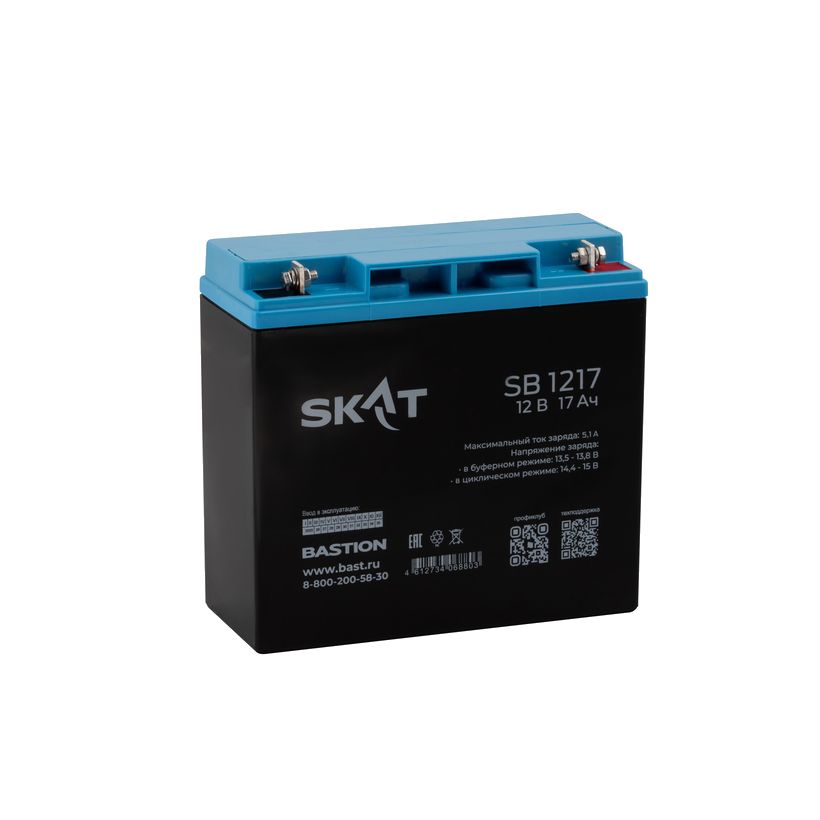

SKAT SB 121717,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	17,0 / 11,2 Ач
Максимальный ток заряда	5,1 А
Габариты Ш×В×Г	181×167×76 мм
Масса	5,0 кг

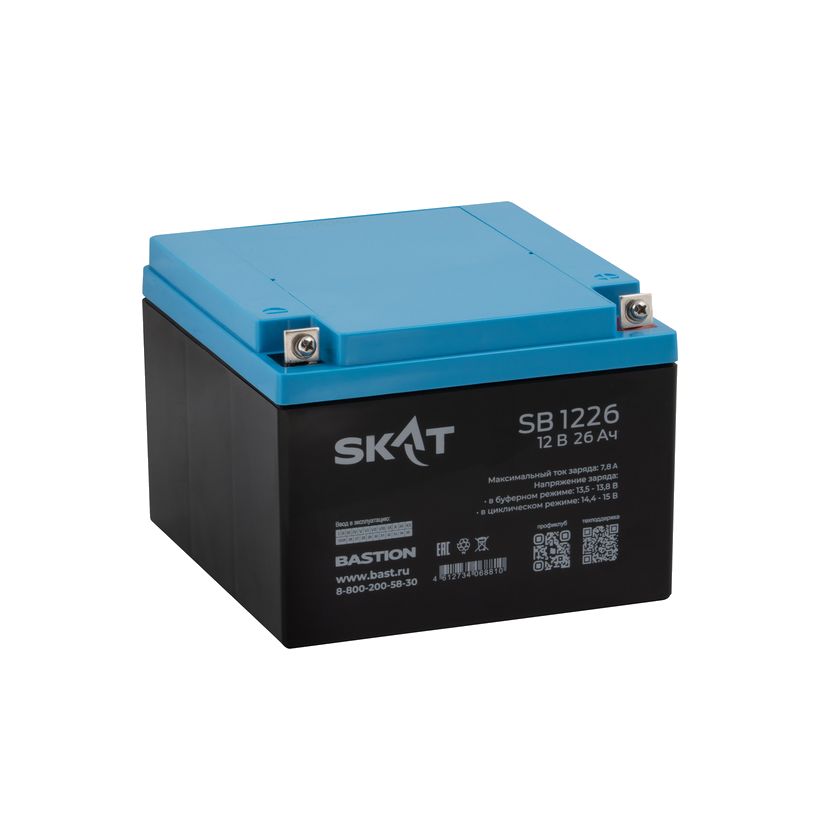

SKAT SB 122626,0 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	26,0 / 17,2 Ач
Максимальный ток заряда	7,8 А
Габариты Ш×В×Г	175×125×166 мм
Масса	7,7 кг

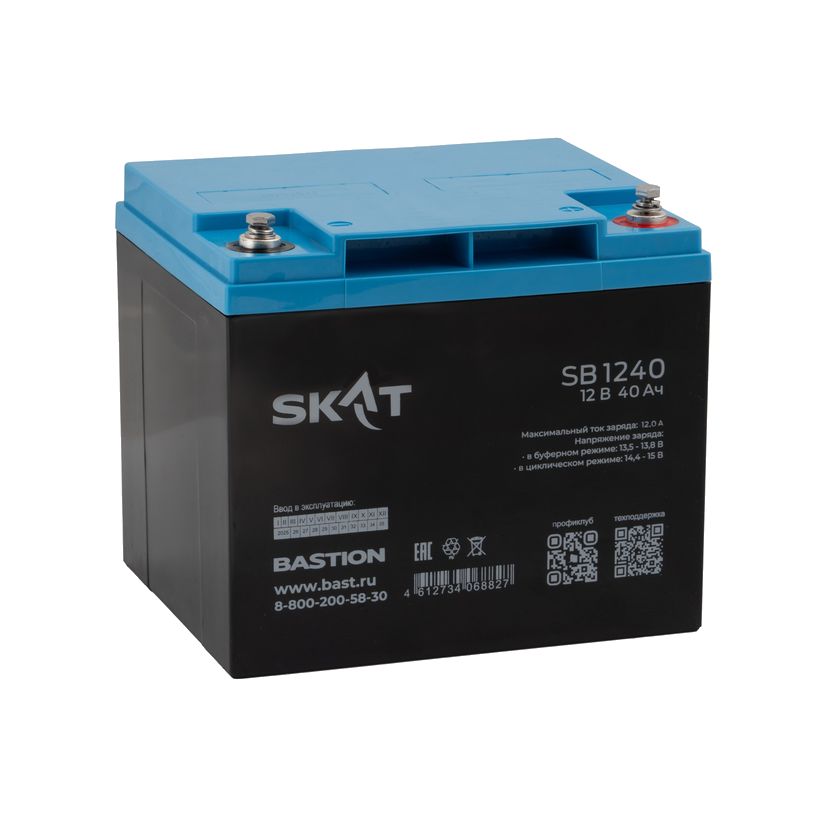

SKAT SB 124041 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	41 / 25,2 Ач
Максимальный ток заряда	12 А
Габариты Ш×В×Г	197×172×165 мм
Масса	12,5 кг

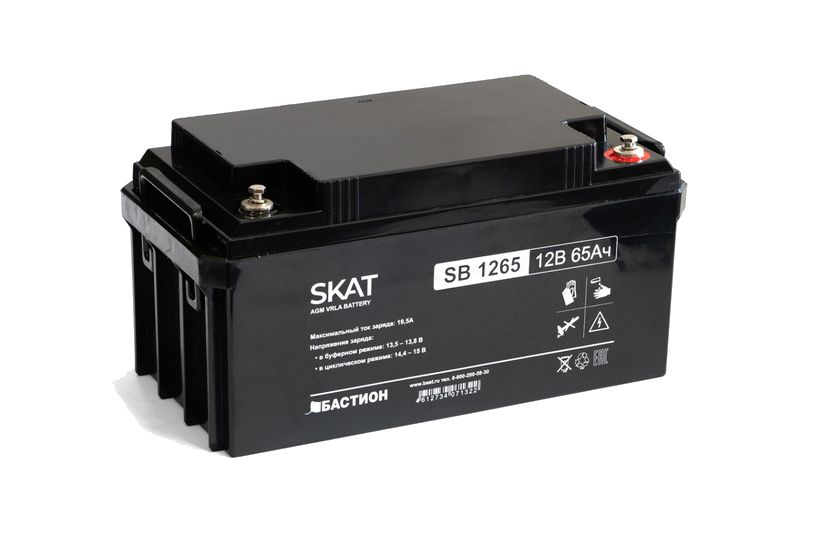

SKAT SB 126565 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	65 / 37,1 Ач
Максимальный ток заряда	19,5 А
Габариты Ш×В×Г	348×178×168 мм
Масса	21 кг

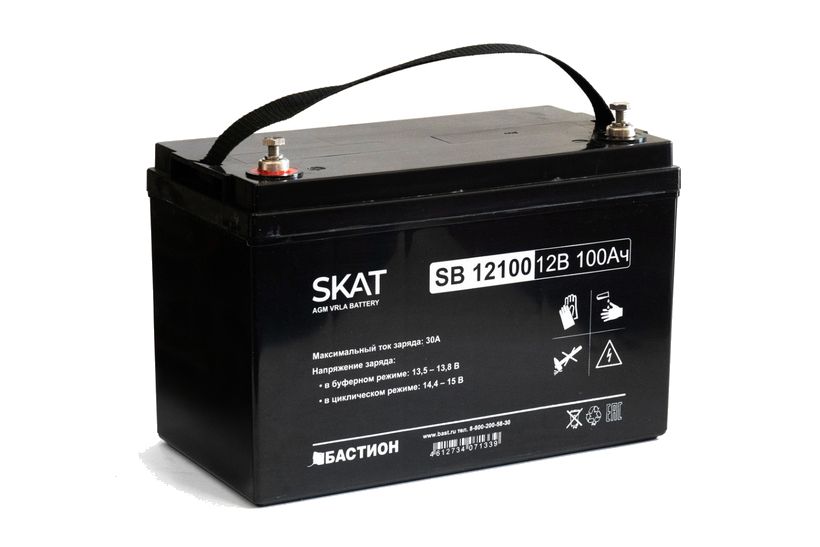

SKAT SB 12100100 Ач при 20-часовом разряде.

Ёмкость 20 ч / 1 ч	100 / 57 Ач
Максимальный ток заряда	30 А
Габариты Ш×В×Г	329×238×172 мм
Масса	30 кг

Как это работает и подключается

Заряд постоянным напряжением при 25 °С: буферный режим 13,5…13,8 В, циклический 14,4…15,0 В; максимальный ток заряда указан по каждой модели.
Разряд ниже заданного конечного напряжения нельзя; после полного или частичного разряда сразу ставят на заряд. Хранение в разряженном состоянии ведёт к выходу батареи из строя.
Рекомендуемая температура эксплуатации плюс 20–25 °С: выше +30 °С срок службы заметно сокращается, до +60 °С нагрев недопустим, выше +45 °С эксплуатировать желательно не стоит; при низких температурах номинальные характеристики падают.

Монтаж

Устанавливать в закрытых помещениях с естественной вентиляцией (без вытяжного зонта) на изолированных стеллажах или в батарейных шкафах с воздухообменом, в вертикальном положении. Допускается горизонтальное положение при вертикальных пластинах; вниз клеммами нельзя.
Перед подключением осмотреть на повреждения, подключить клеммы выключенного зарядного устройства (или источника с отключённой нагрузкой) с соблюдением полярности, проверить прочность соединения, затем включить заряд по параметрам из таблицы.
Для повышения напряжения батареи соединяют последовательно — одной ёмкости, модели и степени износа; для повышения ёмкости — параллельно, при одинаковых уровне заряда и напряжении. Кабели каждого соединения — одной длины и сечения.
Техобслуживание каждые 6 месяцев: осмотр на повреждения и коррозию клемм, измерение напряжения батареи (и каждой в цепочке), температуры в помещении.

Примеры

Резерв для ИВЭПР и ОПС

Батарея постоянно подключена к источнику (буферный режим, 13,5…13,8 В) и подхватывает нагрузку при пропадании сети. Ёмкость подбирают по токам нагрузки и времени резерва.

Циклический режим

Нагрузку питает только батарея, заряд — периодически (14,4…15,0 В); напряжение заряда не должно превышать значений, указанных на батарее.

Частые вопросы

В чём отличие от RAPAN SB и SKAT SB S?

Это отдельные серии с собственными РЭ: данная карточка относится к SKAT SB 12012…12100. Параметры RAPAN SB и SKAT SB S смотрите в их карточках.

Какой срок хранения без дозаряда?

По таблице РЭ остаточная ёмкость при +25 °С: 92 % через 3 месяца, 83 % через 6 месяцев, 65 % через 12 месяцев.

Что в комплекте?

Аккумуляторная батарея SKAT SB и упаковочная тара.

Нюансы и грабли

Нельзя вскрывать батарею, крышку и клапан; нельзя использовать разгерметизированный или повреждённый корпус.
Нельзя совместно использовать старые и новые батареи, а также батареи разных марок и серий в одной цепи — сокращается срок службы.
Не кладите на батареи инструмент и посторонние предметы, избегайте короткого замыкания; батареи всегда под напряжением и тяжёлые — не ставьте на край.
Нельзя нарушать режимы заряда и разряда: напряжение заряда не выше указанного на батарее; разряжать больше номинальной ёмкости запрещено.
При хранении дозаряд допускается максимум два раза за срок хранения, затем — поддерживающий режим. Не допускается длительное пребывание в разряженном состоянии при отрицательных температурах: электролит замёрзнет.
При хранении в отапливаемых помещениях расстояние от отопительных приборов до батареи — не менее 1 м.
