SKAT SB S — герметичные свинцово-кислотные АКБ 12 В, от 1207S до 12200S, срок службы 12 лет

Одиннадцать герметичных AGM-аккумуляторов 12 В серии SKAT SB S (от 1207S до 12200S) для резервного питания систем связи, охранно-пожарной сигнализации и других объектов.

Модели семейства

SKAT SB 1207S20-часовая ёмкость 8 Ач, 151×100×65 мм, 2,12 кг.

Ёмкость (20 ч, 25 °С)	8 Ач
Внутреннее сопротивление	28 мОм
Максимальный ток разряда	105 А
Максимальный ток заряда	2,1 А
Габариты ШхВхГ без упаковки	не более 151×100×65 мм
Масса нетто	не более 2,12 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 8 / 7,5 / 7,3 / 5,3 Ач; Внутреннее сопротивление: 28 мОм; Максимальный ток разряда: 105 А; Максимальный ток заряда: 2,1 А; Габариты ШхВхГ без упаковки: не более 151х100х65 мм; Масса нетто: не более 2,12 кг

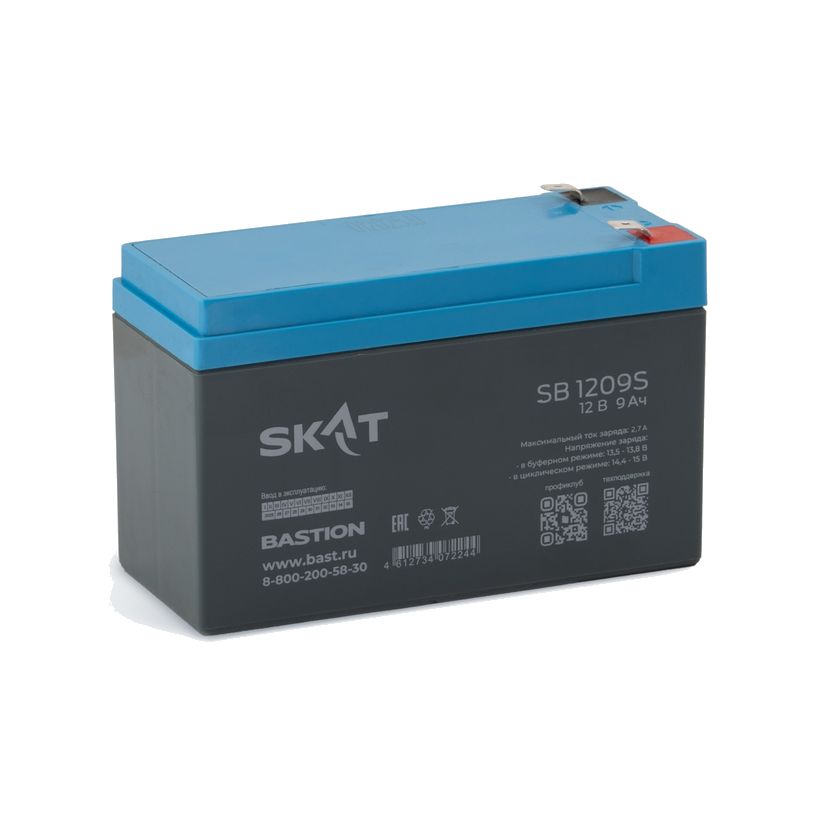

SKAT SB 1209S20-часовая ёмкость 9 Ач, 151×100×65 мм, 2,51 кг.

Ёмкость (20 ч, 25 °С)	9 Ач
Внутреннее сопротивление	18 мОм
Максимальный ток разряда	135 А
Максимальный ток заряда	2,7 А
Габариты ШхВхГ без упаковки	не более 151×100×65 мм
Масса нетто	не более 2,51 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 9 / 8,5 / 8,2 / 6,6 Ач; Внутреннее сопротивление: 18 мОм; Максимальный ток разряда: 130 А; Максимальный ток заряда: 2,7 А; Габариты ШхВхГ без упаковки: не более 151х100х65 мм; Масса нетто: не более 2,51 кг

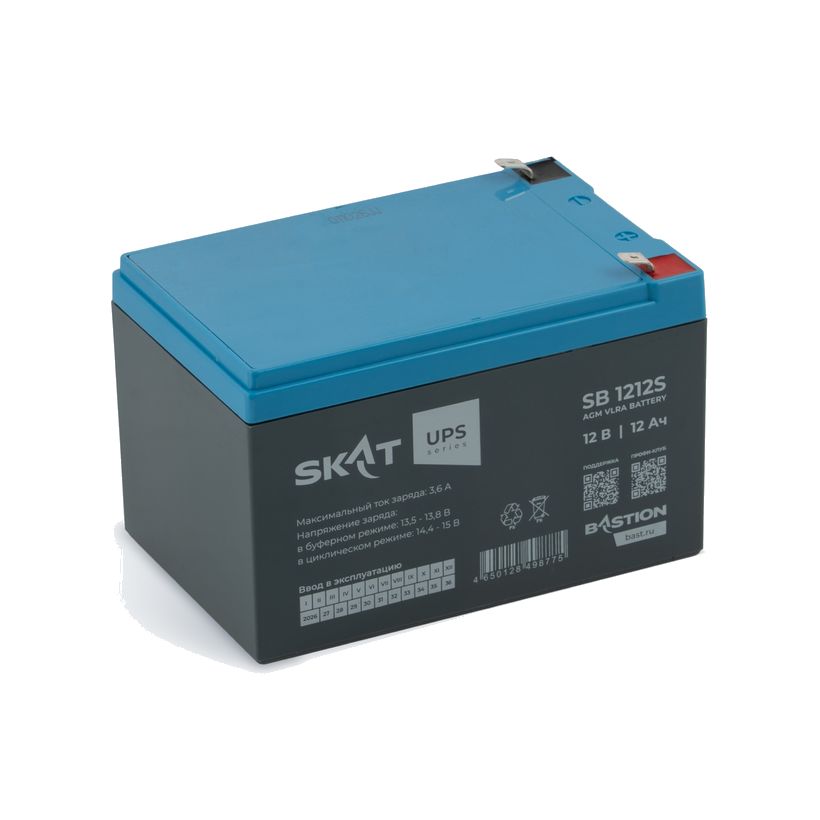

SKAT SB 1212SМодель из РЭ-8: 20-часовая ёмкость 14 Ач, 151х100х98 мм, 3,7 кг; в прежней редакции РЭ (РЭ-3) отсутствовала.

Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С	14 / 13,2 / 12,8 / 9,2 Ач
Внутреннее сопротивление	18 мОм
Максимальный ток разряда	180 А
Максимальный ток заряда	3,6 А
Габариты ШхВхГ без упаковки	не более 151х100х98 мм
Масса нетто	не более 3,7 кг

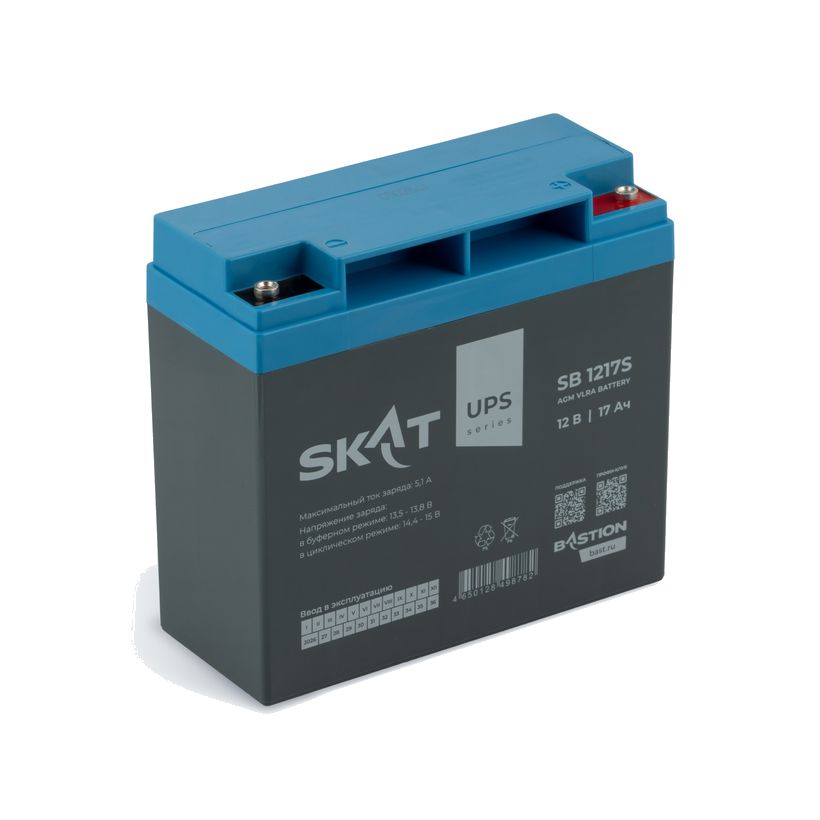

SKAT SB 1217SМодель из РЭ-8: 20-часовая ёмкость 22 Ач, 181х167х76 мм, 5,8 кг; в прежней редакции РЭ (РЭ-3) отсутствовала.

Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С	22 / 20,8 / 19,3 / 13 Ач
Внутреннее сопротивление	13,6 мОм
Максимальный ток разряда	230 А
Максимальный ток заряда	5,1 А
Габариты ШхВхГ без упаковки	не более 181х167х76 мм
Масса нетто	не более 5,8 кг

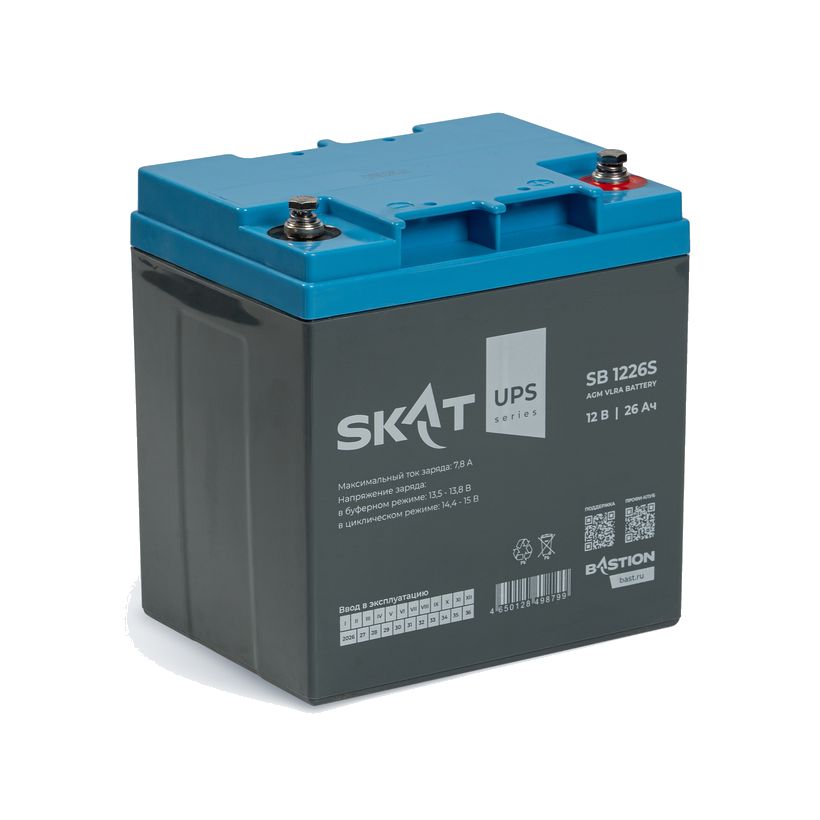

SKAT SB 1226SМодель из РЭ-8: 20-часовая ёмкость 26 Ач, 165х175х125 мм, 8,9 кг; в прежней редакции РЭ (РЭ-3) отсутствовала.

Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С	26 / 24,6 / 22,8 / 19,5 Ач
Внутреннее сопротивление	11 мОм
Максимальный ток разряда	310 А
Максимальный ток заряда	7,8 А
Габариты ШхВхГ без упаковки	не более 165х175х125 мм
Масса нетто	не более 8,9 кг

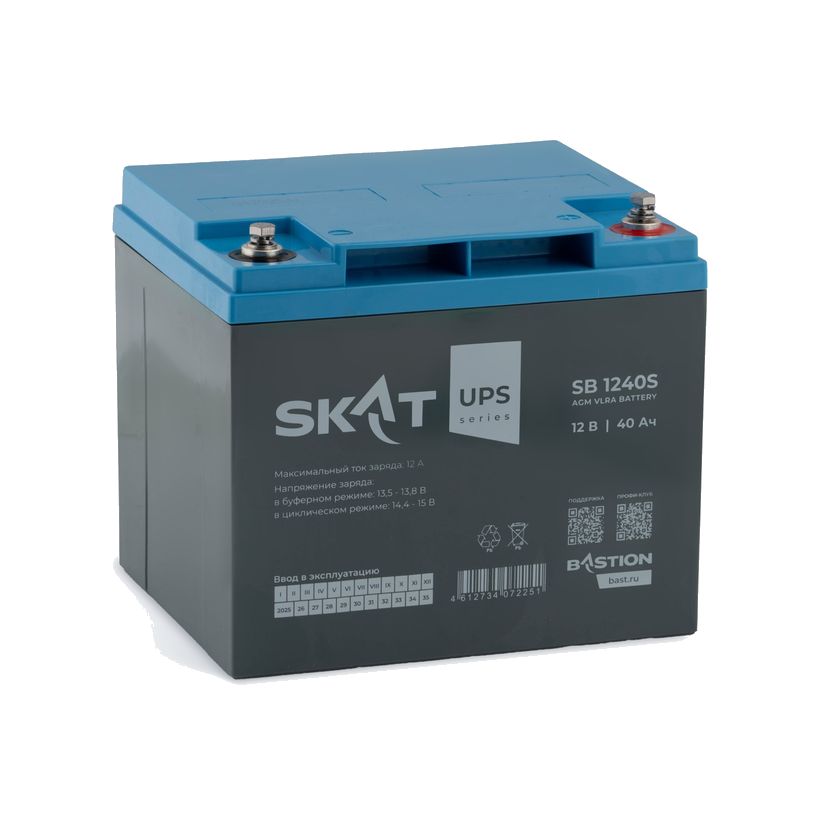

SKAT SB 1240S20-часовая ёмкость 49 Ач, 198×171×166 мм, 14,6 кг.

Ёмкость (20 ч, 25 °С)	49 Ач
Внутреннее сопротивление	7 мОм
Максимальный ток разряда	480 А
Максимальный ток заряда	12,6 А
Габариты ШхВхГ без упаковки	не более 198×171×166 мм
Масса нетто	не более 14,6 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 52 / 46 / 41 / 30 Ач; Внутреннее сопротивление: 7 мОм; Максимальный ток разряда: 480 А; Максимальный ток заряда: 12 А; Габариты ШхВхГ без упаковки: не более 197х172х165 мм; Масса нетто: не более 14,6 кг

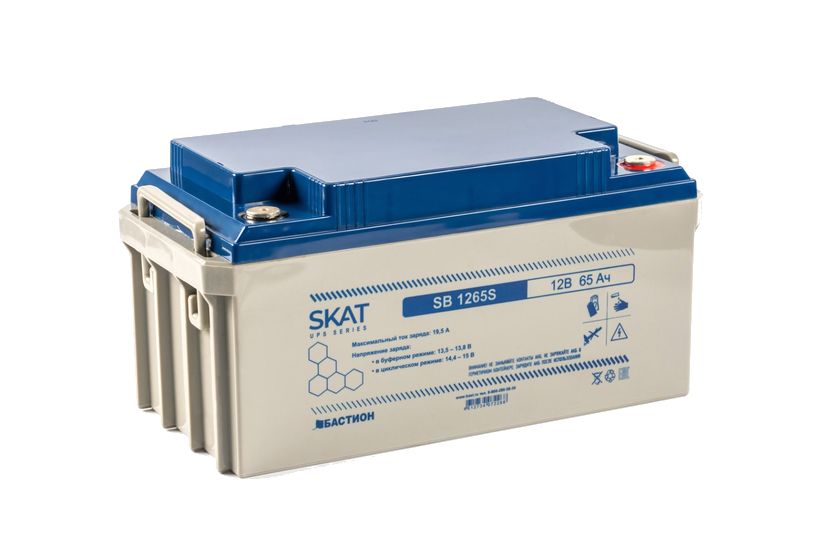

SKAT SB 1265S20-часовая ёмкость 65 Ач, 179×166×350 мм, 21 кг.

Ёмкость (20 ч, 25 °С)	65 Ач
Внутреннее сопротивление	5,5 мОм
Максимальный ток разряда	780 А
Максимальный ток заряда	26 А
Габариты ШхВхГ без упаковки	не более 179×166×350 мм
Масса нетто	не более 21 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 78 / 73 / 67 / 46 Ач; Внутреннее сопротивление: 6,1 мОм; Максимальный ток разряда: 780 А; Максимальный ток заряда: 19,5 А; Габариты ШхВхГ без упаковки: не более 350х175х166 мм; Масса нетто: не более 22,8 кг

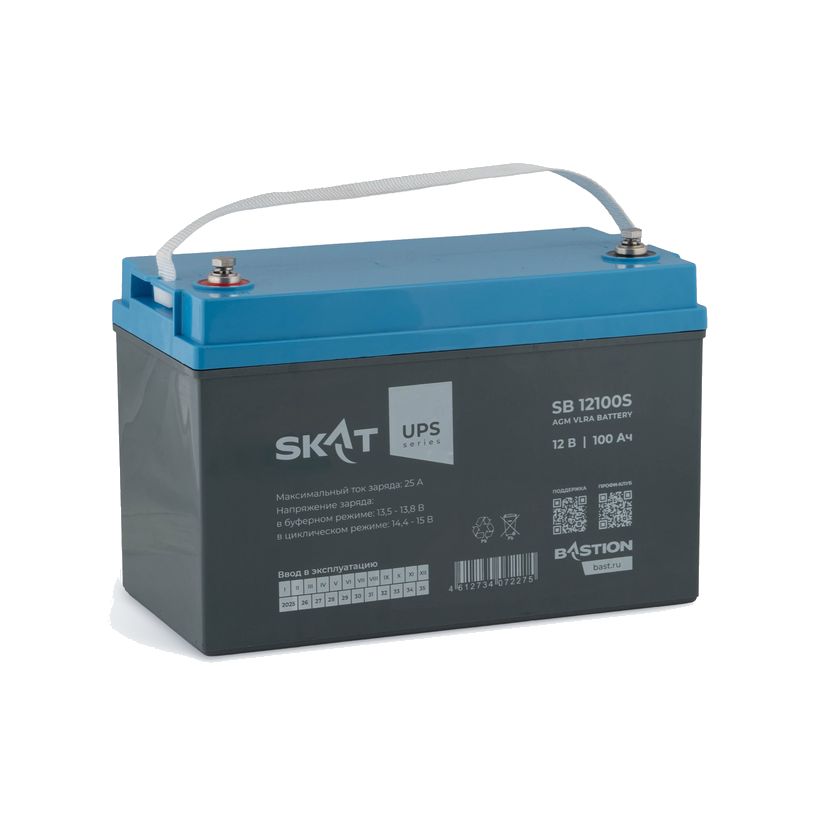

SKAT SB 12100S20-часовая ёмкость 108 Ач, 328×217×172 мм, 30 кг.

Ёмкость (20 ч, 25 °С)	108 Ач
Внутреннее сопротивление	5 мОм
Максимальный ток разряда	1000 А
Максимальный ток заряда	30 А
Габариты ШхВхГ без упаковки	не более 328×217×172 мм
Масса нетто	не более 30 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 108 / 102 / 92 / 67 Ач; Внутреннее сопротивление: 4 мОм; Максимальный ток разряда: 1000 А; Максимальный ток заряда: 25 А; Габариты ШхВхГ без упаковки: не более 330х220х171 мм; Масса нетто: не более 30 кг

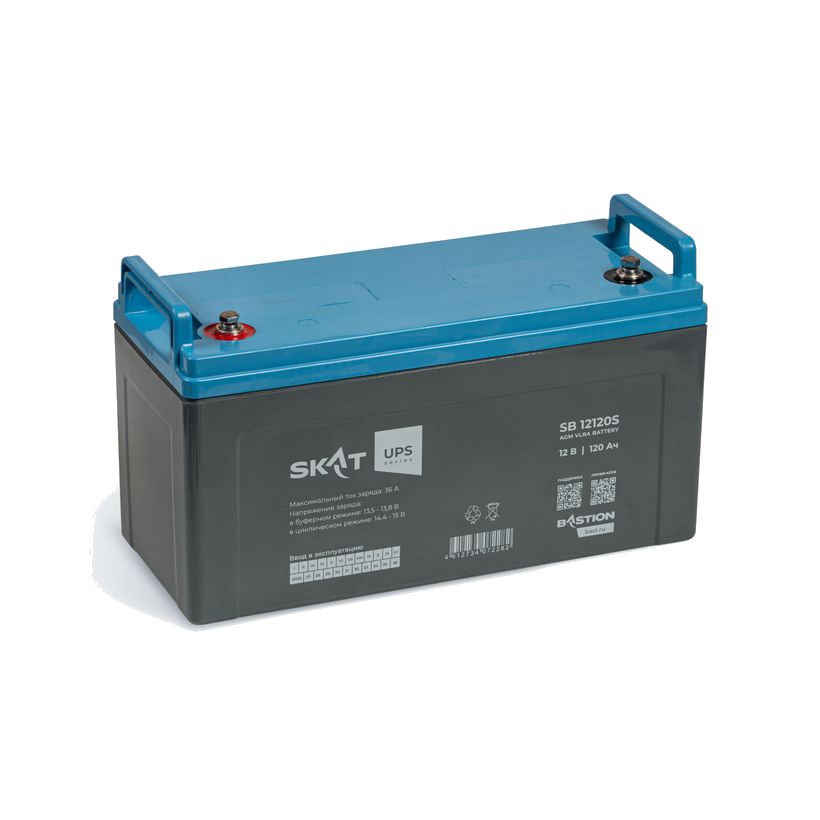

SKAT SB 12120S20-часовая ёмкость 120 Ач, 406×233×174 мм, 35 кг.

Ёмкость (20 ч, 25 °С)	120 Ач
Внутреннее сопротивление	4,7 мОм
Максимальный ток разряда	1000 А
Максимальный ток заряда	36 А
Габариты ШхВхГ без упаковки	не более 406×233×174 мм
Масса нетто	не более 35 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 122 / 121 / 110 / 73,8 Ач; Внутреннее сопротивление: 4,5 мОм; Максимальный ток разряда: 1000 А; Максимальный ток заряда: 36 А; Габариты ШхВхГ без упаковки: не более 407х237х173 мм; Масса нетто: не более 35 кг

SKAT SB 12150S20-часовая ёмкость 150 Ач, 487×241×170 мм, 43 кг.

Ёмкость (20 ч, 25 °С)	150 Ач
Внутреннее сопротивление	3 мОм
Максимальный ток разряда	1200 А
Максимальный ток заряда	45 А
Габариты ШхВхГ без упаковки	не более 487×241×170 мм
Масса нетто	не более 43 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 153 / 152 / 138 / 95 Ач; Внутреннее сопротивление: 5 мОм; Максимальный ток разряда: 1200 А; Максимальный ток заряда: 45 А; Габариты ШхВхГ без упаковки: не более 484х241х170 мм; Масса нетто: не более 44 кг

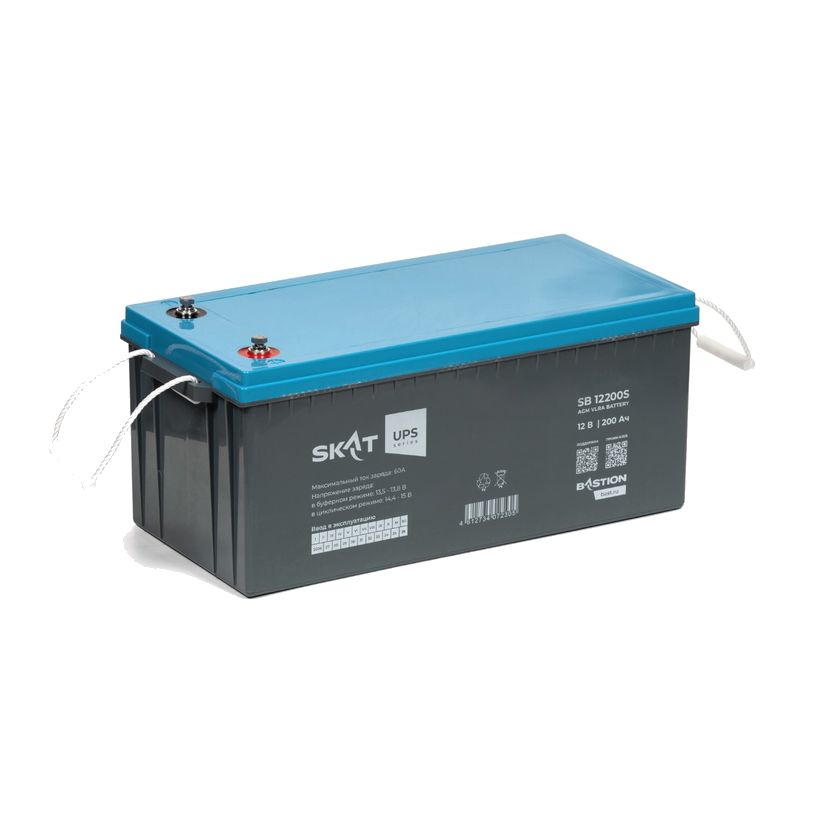

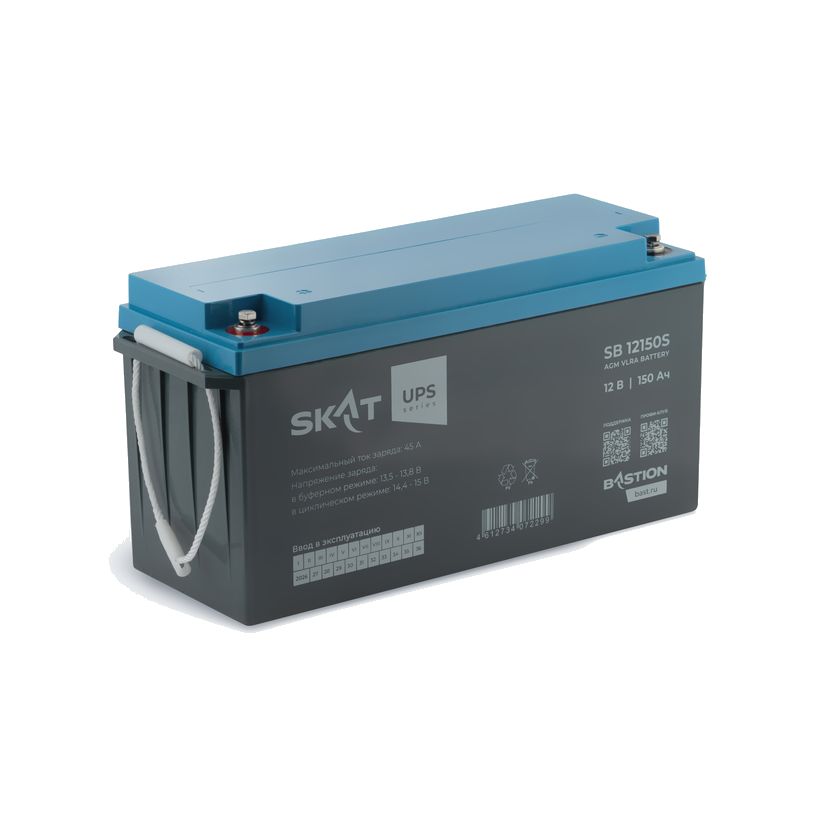

SKAT SB 12200S20-часовая ёмкость 220 Ач, 522×244×220 мм, 60 кг.

Ёмкость (20 ч, 25 °С)	220 Ач
Внутреннее сопротивление	2,6 мОм
Максимальный ток разряда	1600 А
Максимальный ток заряда	66 А
Габариты ШхВхГ без упаковки	не более 522×244×220 мм
Масса нетто	не более 60 кг
По РЭ-8 (ФИАШ.563561.024 РЭ-8)	Ёмкость 20 ч / 10 ч / 5 ч / 1 ч при +25 °С: 214 / 203 / 183 / 127 Ач; Внутреннее сопротивление: 4 мОм; Максимальный ток разряда: 1600 А; Максимальный ток заряда: 60 А; Габариты ШхВхГ без упаковки: не более 522х222х240 мм; Масса нетто: не более 60,5 кг

Общие данныеПараметры, общие для всей серии.

Номинальное напряжение	12 В
Заряд постоянным напряжением при 25 °С	циклический режим 14,4–15,0 В, буферный режим 13,5–13,8 В
Температуры	заряд от -10 до +50 °С, разряд от -20 до +50 °С, хранение от -35 до +50 °С
Ёмкость от температуры (к 20-часовой)	при 40 °С 102%, при 25 °С 100%, при 0 °С 85%, при -15 °С 65%
Ёмкость после хранения при 25 °С	через 3 месяца 92%, через 6 месяцев 83%, через 12 месяцев 65%
Ёмкость в конце срока службы	не ниже 82% от номинальной (коэффициент старения 1,22)
Гарантия и срок службы	гарантия 18 месяцев со дня продажи, срок службы 12 лет

Как это работает и подключается

Технология AGM с рекомбинацией газов: герметичная необслуживаемая батарея, долив дистиллята не нужен. Работает в любом положении, кроме клеммами вниз.
Поддерживает буферный режим (постоянно подключена к источнику и потребителю) и циклический (заряд/разряд). Напряжение заряда не должно превышать значений, указанных на аккумуляторе.
Сейсмостойкость: сохраняет работоспособность при ускорениях 0,9g по горизонтали и 0,6g по вертикали в диапазоне частот 3–35 Гц при установке креплений по требованиям изготовителя.

Монтаж

Устанавливают в закрытых помещениях с естественной вентиляцией при температуре от минус 10 °С до +50 °С и влажности 85% при +25 °С; на изолированных стеллажах или в батарейных шкафах с воздухообменом, в вертикальном положении (допускается горизонтальное при вертикальных пластинах).
Перед подключением проверить отсутствие повреждений, подключить клеммы от выключенного зарядного устройства (или источника с отключенной нагрузкой) к клеммам АКБ с соблюдением полярности, проверить надёжность соединения и включить заряд по таблице.
Для параллельного соединения АКБ должны быть одного уровня заряда и одного напряжения; кабели каждого соединения — одинаковой длины и сечения.

Примеры

Резервный АКБ для источника питания или ИБП на объекте связи и ОПС

Назначение по РЭ: установки бесперебойного электропитания предприятий связи, телекоммуникации, технические средства охранно-пожарной сигнализации и другое электротехническое оборудование на объектах связи, железнодорожного транспорта и энергетики.

Батарея 24 В из двух АКБ

Для большего напряжения АКБ соединяют последовательно, для большей ёмкости — параллельно. Брать надо одинаковые по ёмкости, модели и износу АКБ.

Частые вопросы

Какой срок службы и гарантия?

Срок службы 12 лет с даты ввода в эксплуатацию или продажи; гарантия 18 месяцев со дня продажи.

Чем SKAT SB S отличается от SKAT SB FT?

Это отдельная серия со своим РЭ; FT-версии описаны в карточке «SKAT SB FT». У SB S в РЭ срок службы 12 лет и восемь моделей от 1207S до 12200S.

Нюансы и грабли

Хранить АКБ разряженной нельзя; после разряда сразу ставьте на заряд. Глубокий разряд (напряжение на клеммах менее 10,5 В) — основание для снятия гарантии.
Нельзя смешивать старые и новые АКБ, АКБ разных марок и серий в одной цепи. Нельзя разряжать ниже заданного конечного напряжения и отбирать энергию больше номинальной.
Рекомендуемая рабочая температура 20–25 °С; выше 30 °С срок службы заметно сокращается, 60 °С недопустимо, выше 45 °С желательно избегать.
Аккумуляторы всегда под напряжением: инструмент на них не класть, короткое замыкание не допускать; корпус, крышку и клапан не вскрывать.
При хранении в отапливаемых помещениях расстояние до отопительных приборов не менее 1 м; допустимо не более двух дозарядов за срок хранения.
Гарантия действует, если монтаж выполнили аттестованные специалисты с допуском к АКБ. Техобслуживание — каждые 6 месяцев: осмотр, замер напряжения, температура в помещении.
В таблице РЭ число в обозначении (например 1240S) и ёмкость по таблице (49 Ач) не совпадают точно — для расчёта резерва берите значения из таблицы.
Расхождения редакций РЭ у SKAT SB S: в РЭ-3 номинальная ёмкость 1240S, 1265S, 12120S, 12150S, 12200S — 49, 65, 120, 150, 220 Ач, в РЭ-8 — 52, 78, 122, 153, 214 Ач; ток заряда у 12100S и 12200S — 30 и 66 А (РЭ-3) против 25 и 60 А (РЭ-8). Для расчёта берите значения РЭ-8 (новее) и сверяйте с этикеткой АКБ.
