Сборно-разборный стальной стеллаж с кислотостойким диэлектрическим покрытием для батарей SKAT SB от 40 до 200 Ач: от 2 до 5 полок, IP41, нагрузка на полку до 860 кг.
Модели семейства
Общие данныеСборно-разборная конструкция: положение поперечных балок регулируется под размер АКБ, ярусы переставляются в допустимых пределах. Металлические элементы с кислотостойким диэлектрическим покрытием, диэлектрические опоры (подпятники). Для закрытых помещений с естественной вентиляцией, без вытяжного зонта.
Назначение
размещение необслуживаемых свинцово-кислотных АКБ SKAT SB ёмкостью от 40 до 200 Ач
Степень защиты
IP41 по ГОСТ 14254-2015, IK-08 по ГОСТ IEC 62262-2015
Условия эксплуатации
от +1 до +45 °С, влажность 80 % при +20 °С
Гарантия / срок службы
24 месяца с ввода в эксплуатацию, но не более 36 месяцев с даты производства / 5 лет
Обозначение
последняя цифра в названии модели совпадает с числом полок (SBR-40-5-2-4 — четыре полки)
SKAT SBR-40-5-2-44 полки по 190 кг, под 40 АКБ по 40 Ач.
Грузоподъёмность стеллажа
760 кг
Полок
4 по 190 кг
АКБ (рекомендуемо)
40 шт. по 40 Ач
Габариты Ш×Г×В без упаковки
900×510×1275 мм
Масса нетто
99 кг

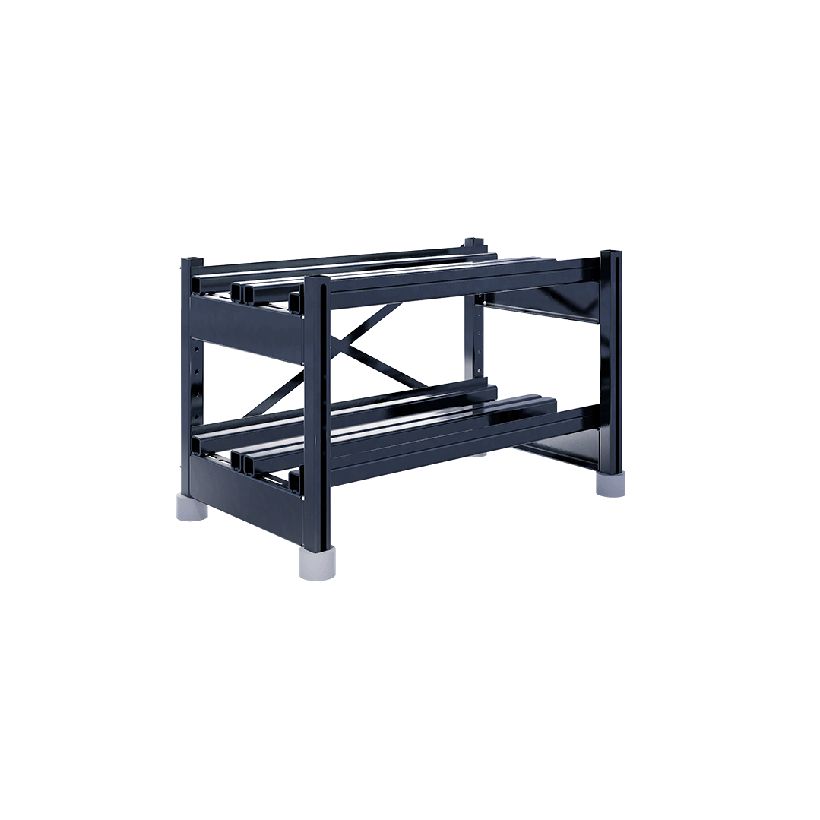

SKAT SBR-40-5-2-22 полки по 190 кг, под 20 АКБ по 40 Ач.
Грузоподъёмность стеллажа
380 кг
Полок
2 по 190 кг
АКБ (рекомендуемо)
20 шт. по 40 Ач
Габариты Ш×Г×В без упаковки
900×510×575 мм
Масса нетто
46,5 кг

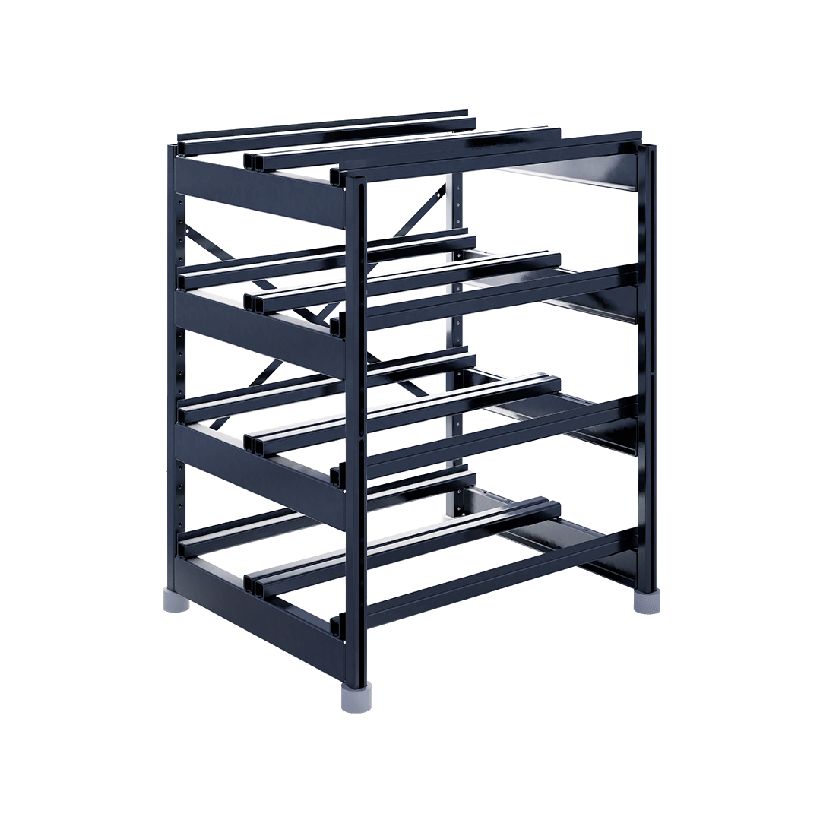

SKAT SBR-65-5-2-44 полки по 320 кг, под 40 АКБ по 65 Ач.
Грузоподъёмность стеллажа
1280 кг
Полок
4 по 320 кг
АКБ (рекомендуемо)
40 шт. по 65 Ач
Габариты Ш×Г×В без упаковки
1000×830×1275 мм
Масса нетто
114,5 кг

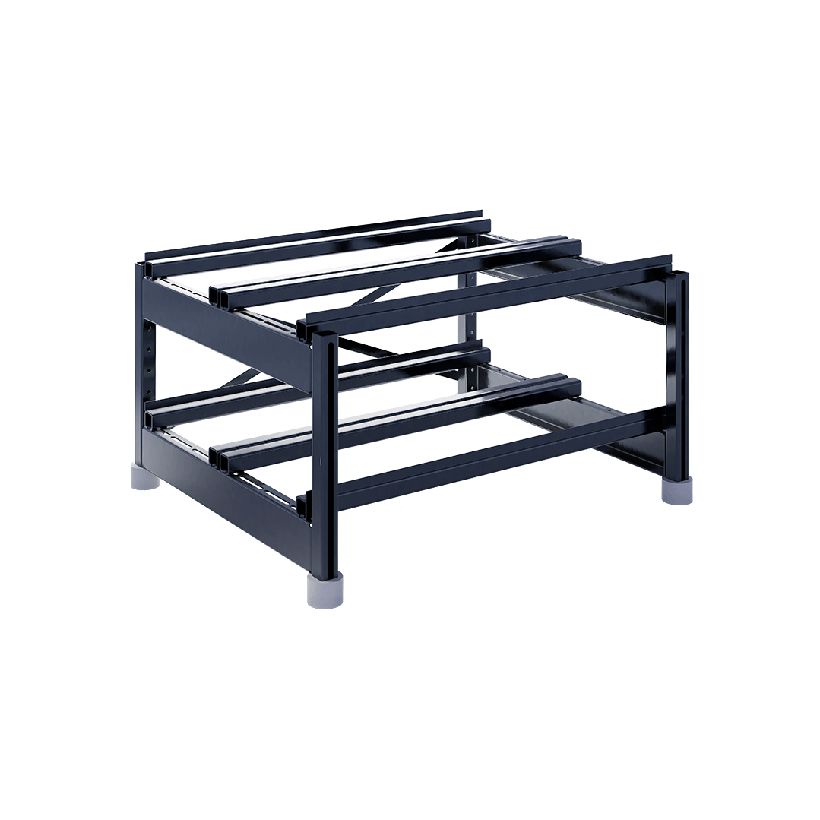

SKAT SBR-65-5-2-22 полки по 320 кг, под 20 АКБ по 65 Ач.
Грузоподъёмность стеллажа
640 кг
Полок
2 по 320 кг
АКБ (рекомендуемо)
20 шт. по 65 Ач
Габариты Ш×Г×В без упаковки
1000×830×575 мм
Масса нетто
55 кг

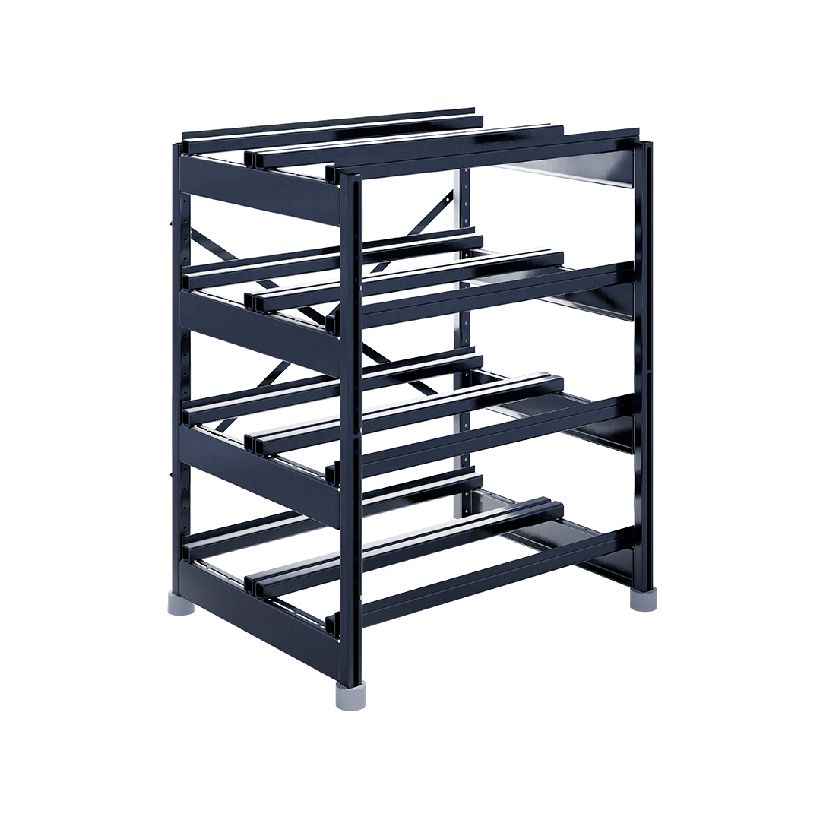

SKAT SBR-100-5-2-44 полки по 440 кг, под 40 АКБ по 100 Ач.
Грузоподъёмность стеллажа
1760 кг
Полок
4 по 440 кг
АКБ (рекомендуемо)
40 шт. по 100 Ач
Габариты Ш×Г×В без упаковки
1000×780×1275 мм
Масса нетто
113 кг

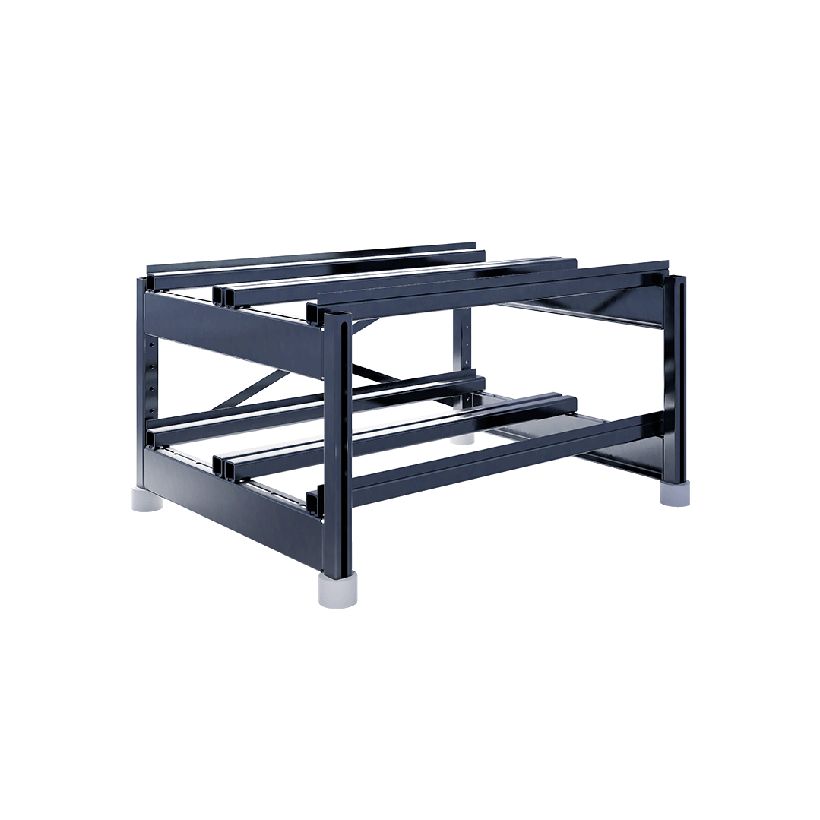

SKAT SBR-100-5-2-22 полки по 440 кг, под 20 АКБ по 100 Ач.
Грузоподъёмность стеллажа
880 кг
Полок
2 по 440 кг
АКБ (рекомендуемо)
20 шт. по 100 Ач
Габариты Ш×Г×В без упаковки
1000×780×575 мм
Масса нетто
54 кг

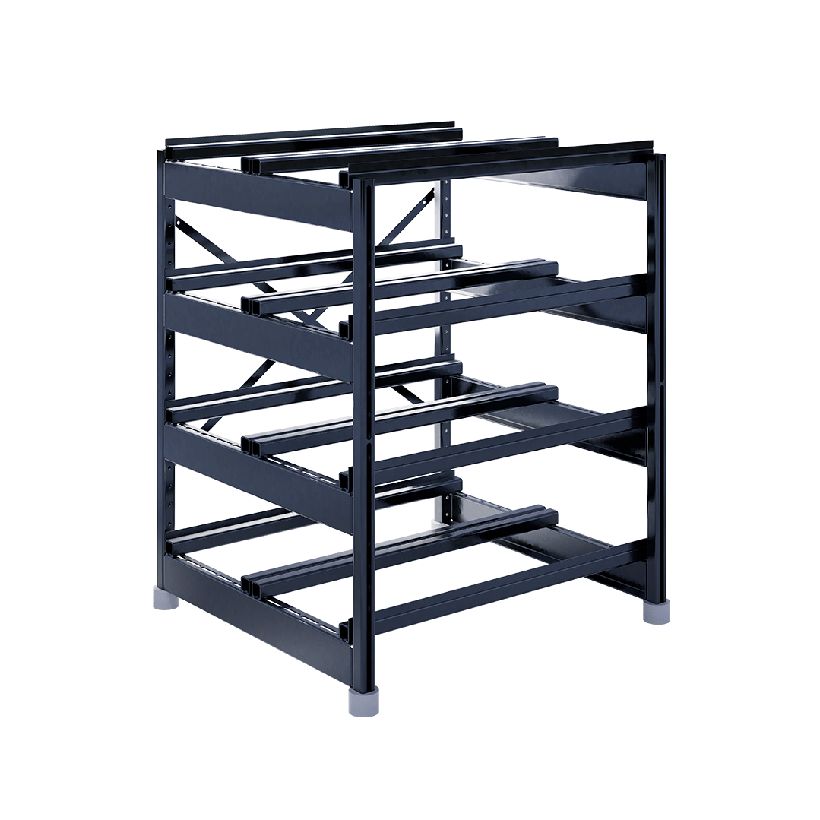

SKAT SBR-120-5-2-44 полки по 500 кг, под 40 АКБ по 120 Ач.
Грузоподъёмность стеллажа
2000 кг
Полок
4 по 500 кг
АКБ (рекомендуемо)
40 шт. по 120 Ач
Габариты Ш×Г×В без упаковки
1000×930×1275 мм
Масса нетто
117,5 кг

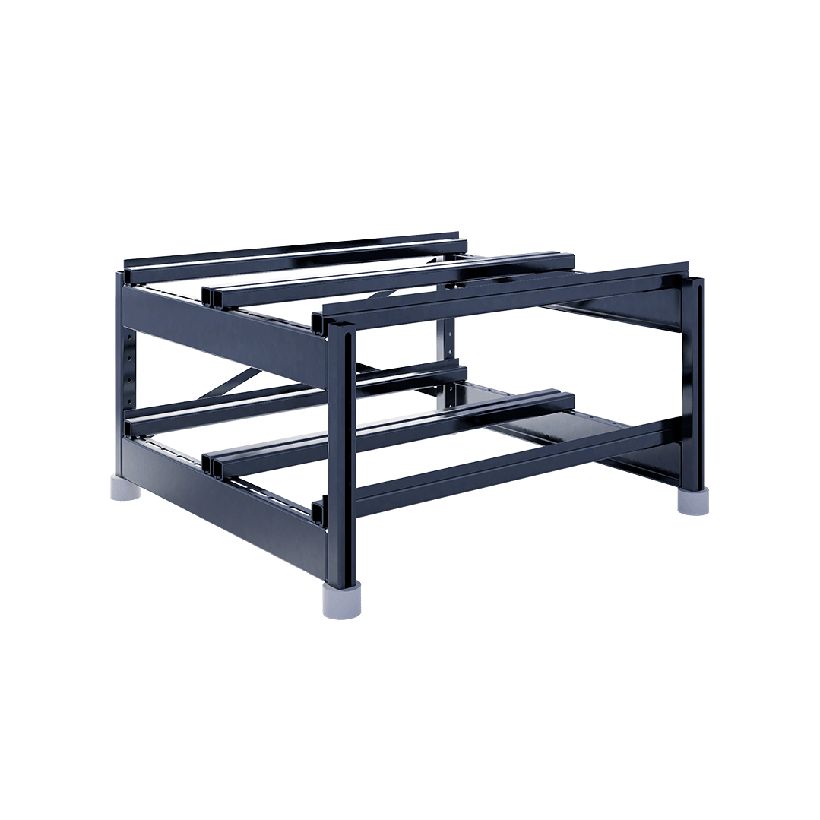

SKAT SBR-120-5-2-22 полки по 500 кг, под 20 АКБ по 120 Ач.
Грузоподъёмность стеллажа
1000 кг
Полок
2 по 500 кг
АКБ (рекомендуемо)
20 шт. по 120 Ач
Габариты Ш×Г×В без упаковки
1000×930×575 мм
Масса нетто
56,5 кг

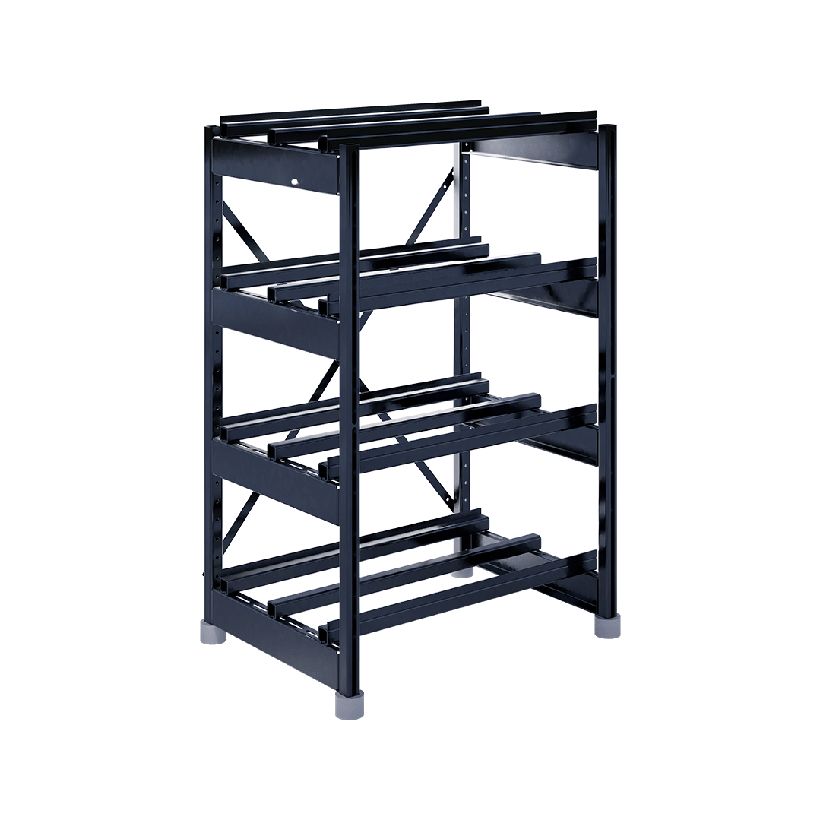

SKAT SBR-150-5-1-44 полки по 320 кг, под 20 АКБ по 150 Ач.
Грузоподъёмность стеллажа
1280 кг
Полок
4 по 320 кг
АКБ (рекомендуемо)
20 шт. по 150 Ач
Габариты Ш×Г×В без упаковки
900×660×1425 мм
Масса нетто
90 кг

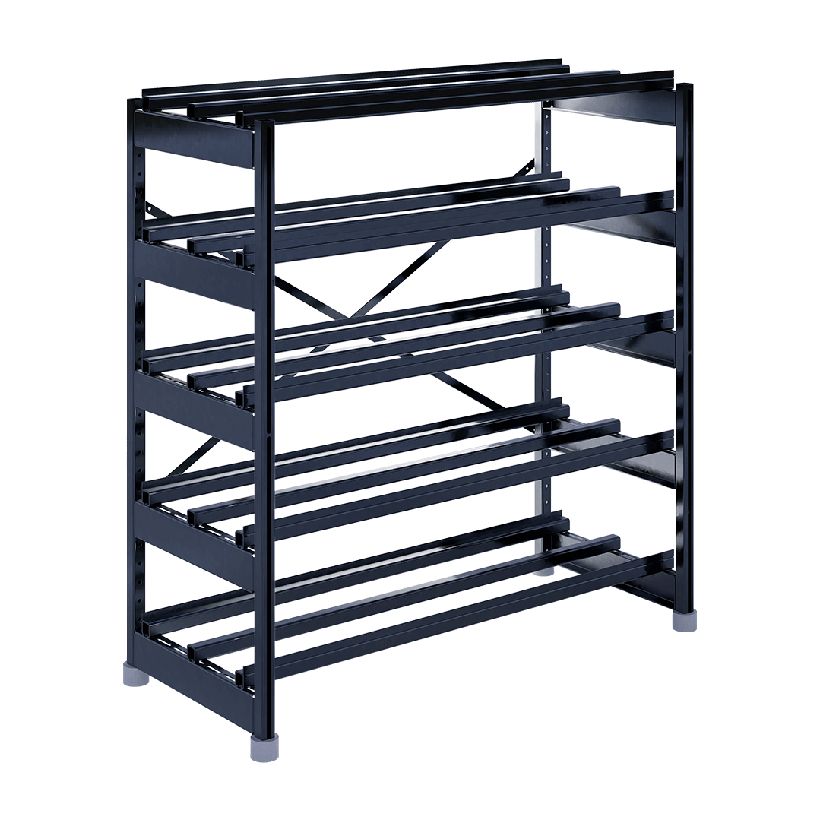

SKAT SBR-150-8-1-55 полок по 500 кг, под 40 АКБ по 150 Ач.
Грузоподъёмность стеллажа
2500 кг
Полок
5 по 500 кг
АКБ (рекомендуемо)
40 шт. по 150 Ач
Габариты Ш×Г×В без упаковки
1500×660×1625 мм
Масса нетто
145,5 кг

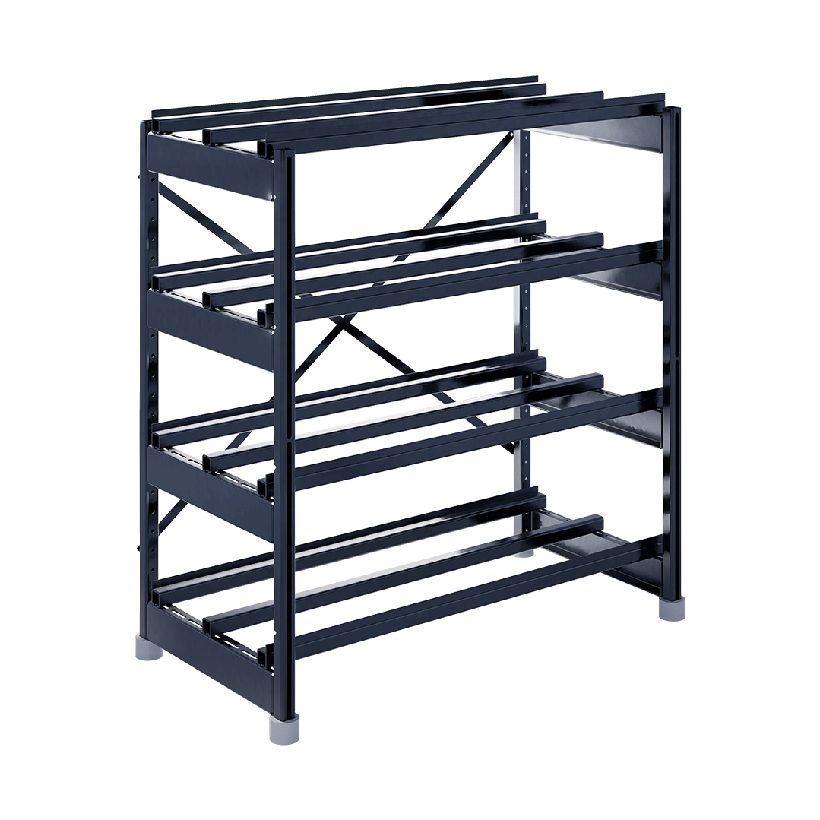

SKAT SBR-200-5-1-44 полки по 430 кг, под 20 АКБ по 200 Ач.
Грузоподъёмность стеллажа
1720 кг
Полок
4 по 430 кг
АКБ (рекомендуемо)
20 шт. по 200 Ач
Габариты Ш×Г×В без упаковки
1300×660×1425 мм
Масса нетто
112 кг

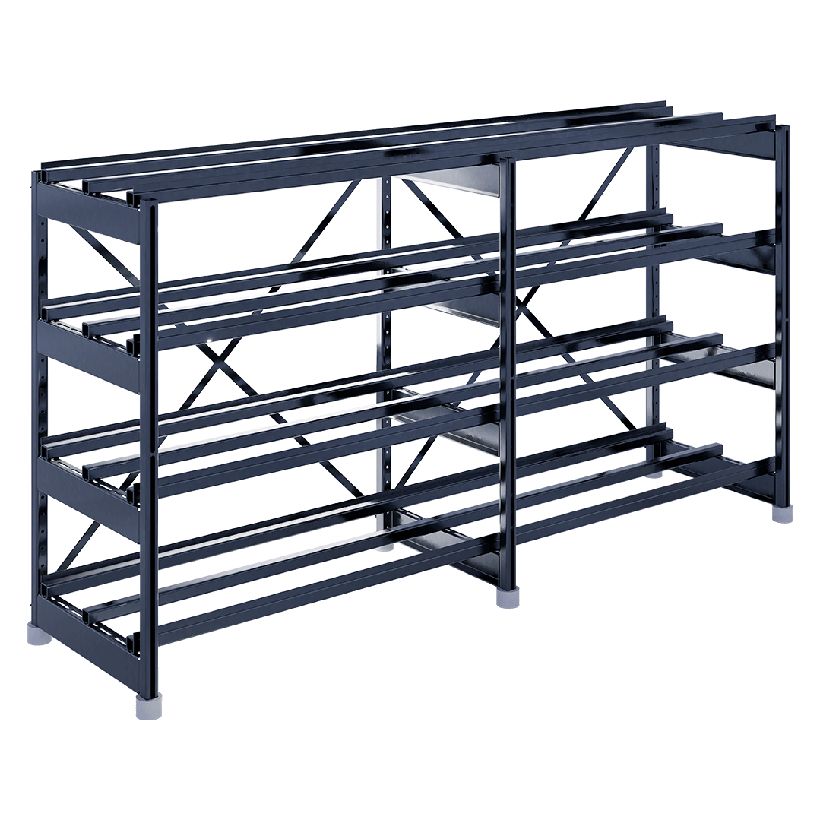

SKAT SBR-200-10-1-44 полки по 860 кг, под 40 АКБ по 200 Ач; шесть стоек и центральная вертикальная рама.
Грузоподъёмность стеллажа
3440 кг
Полок
4 по 860 кг
АКБ (рекомендуемо)
40 шт. по 200 Ач
Габариты Ш×Г×В без упаковки
2600×660×1425 мм
Масса нетто
203 кг

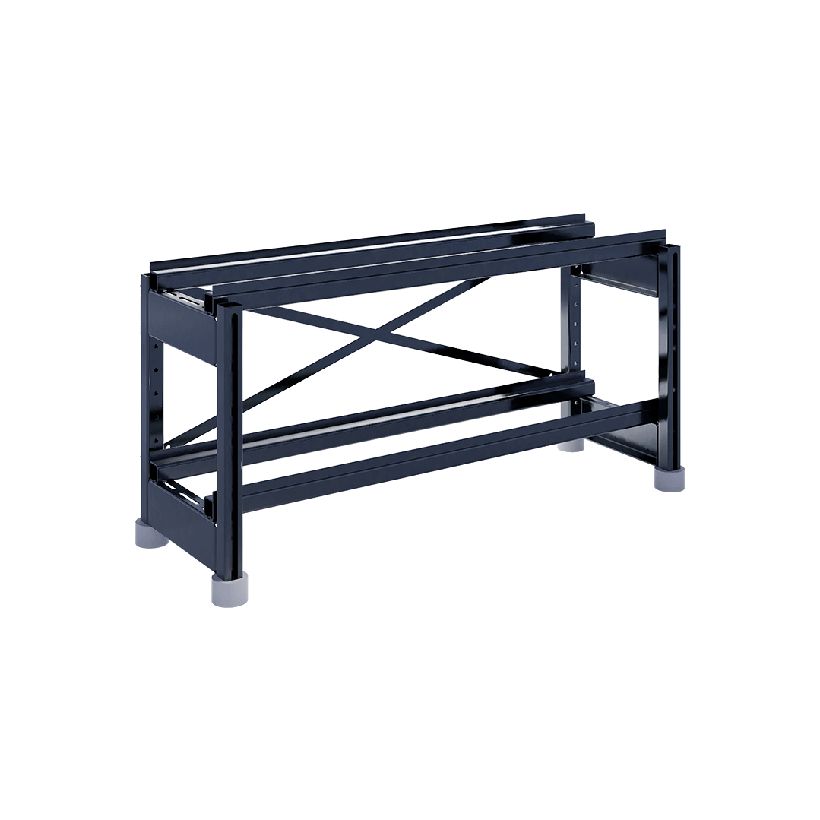

SKAT SBR-50FT-10-1-22 полки по 230 кг, под 20 АКБ по 50 Ач.
Грузоподъёмность стеллажа
460 кг
Полок
2 по 230 кг
АКБ (рекомендуемо)
20 шт. по 50 Ач
Габариты Ш×Г×В без упаковки
1200×400×625 мм
Масса нетто
32 кг

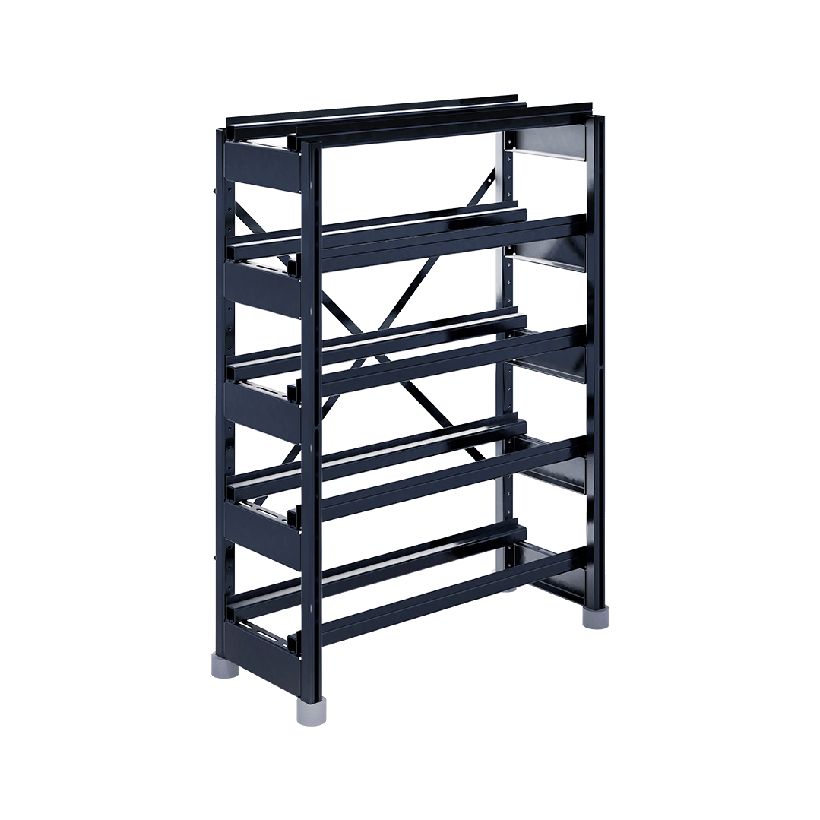

SKAT SBR-50FT-8-1-55 полок по 180 кг, под 40 АКБ по 50 Ач.
Грузоподъёмность стеллажа
900 кг
Полок
5 по 180 кг
АКБ (рекомендуемо)
40 шт. по 50 Ач
Габариты Ш×Г×В без упаковки
1000×400×1425 мм
Масса нетто
83 кг

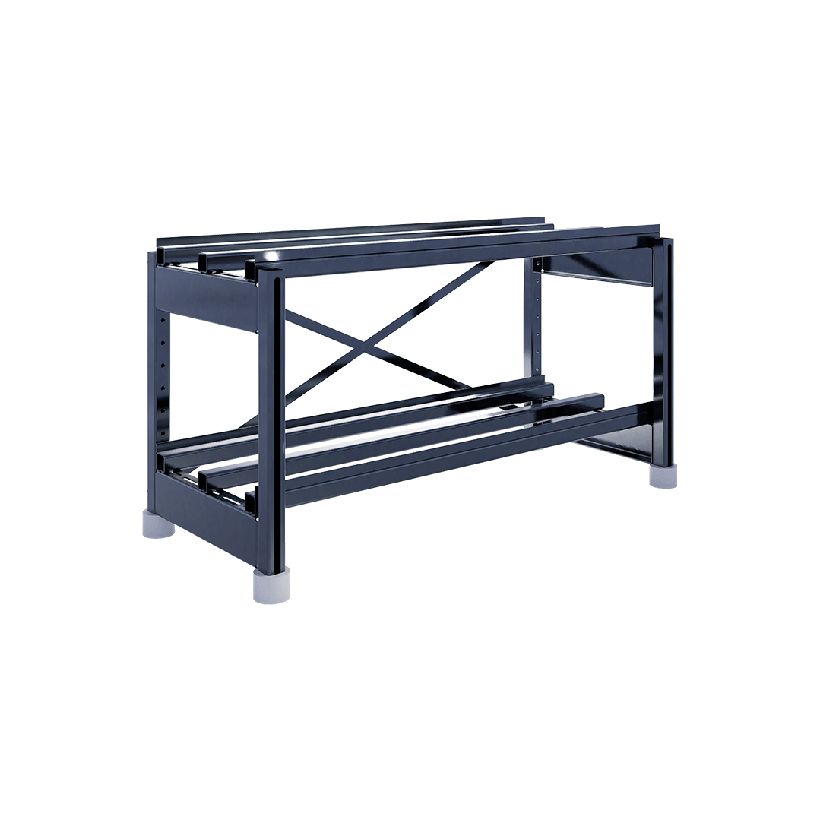

SKAT SBR-100FT-10-1-22 полки по 440 кг, под 20 АКБ по 100 Ач.
Грузоподъёмность стеллажа
880 кг
Полок
2 по 440 кг
АКБ (рекомендуемо)
20 шт. по 100 Ач
Габариты Ш×Г×В без упаковки
1200×510×675 мм
Масса нетто
41,5 кг

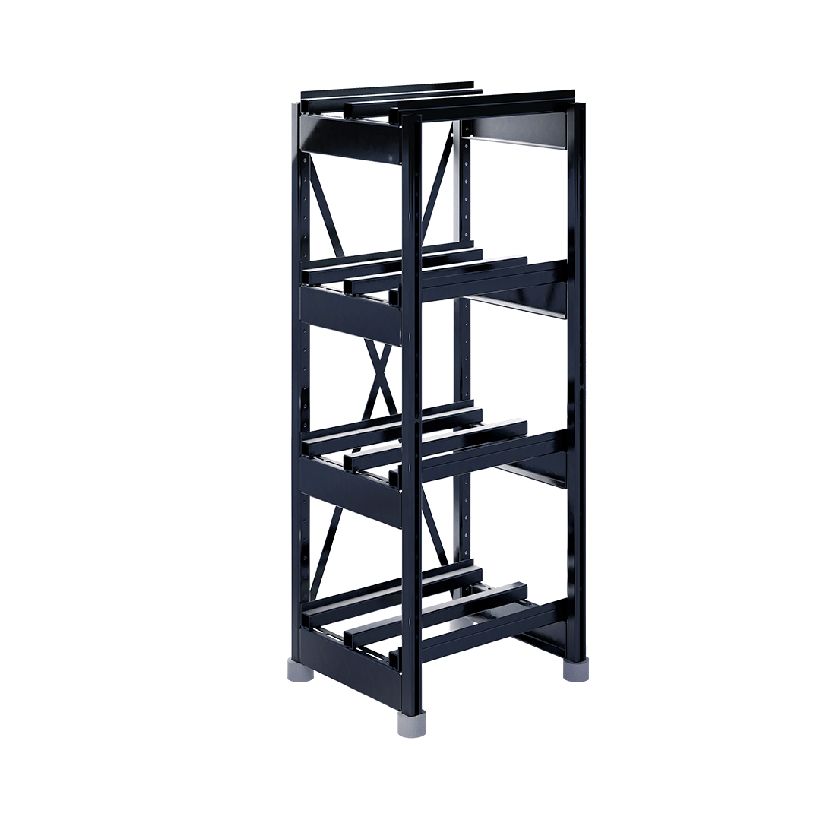

SKAT SBR-100FT-5-1-44 полки по 220 кг, под 20 АКБ по 100 Ач.
Грузоподъёмность стеллажа
880 кг
Полок
4 по 220 кг
АКБ (рекомендуемо)
20 шт. по 100 Ач
Габариты Ш×Г×В без упаковки
600×510×1575 мм
Масса нетто
66 кг

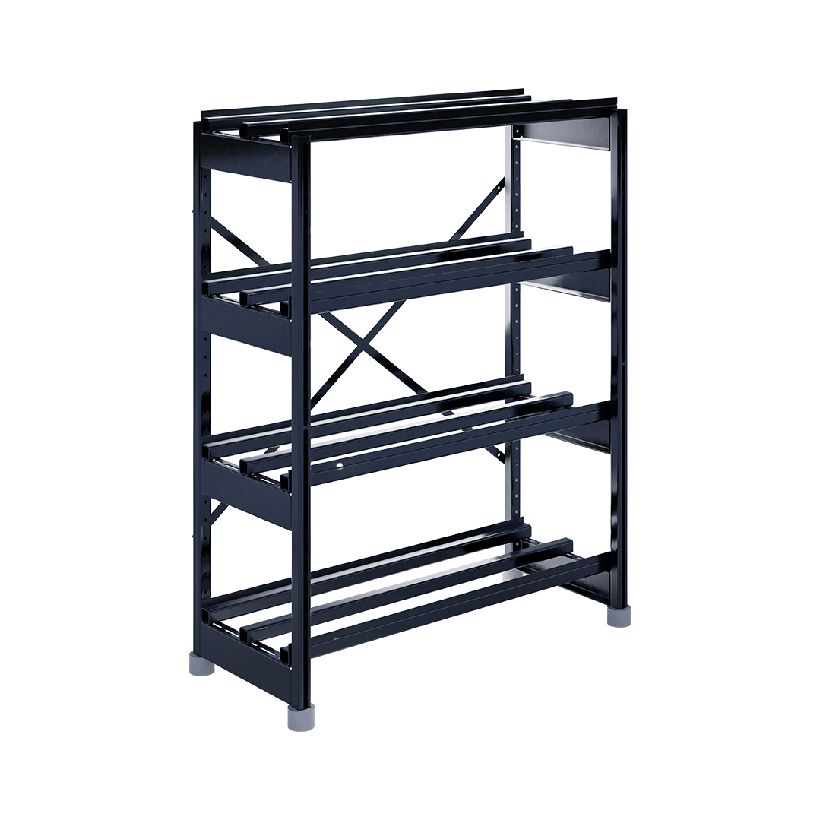

SKAT SBR-100FT-10-1-44 полки по 440 кг, под 40 АКБ по 100 Ач.
Грузоподъёмность стеллажа
1760 кг
Полок
4 по 440 кг
АКБ (рекомендуемо)
40 шт. по 100 Ач
Габариты Ш×Г×В без упаковки
1200×510×1575 мм
Масса нетто
90 кг

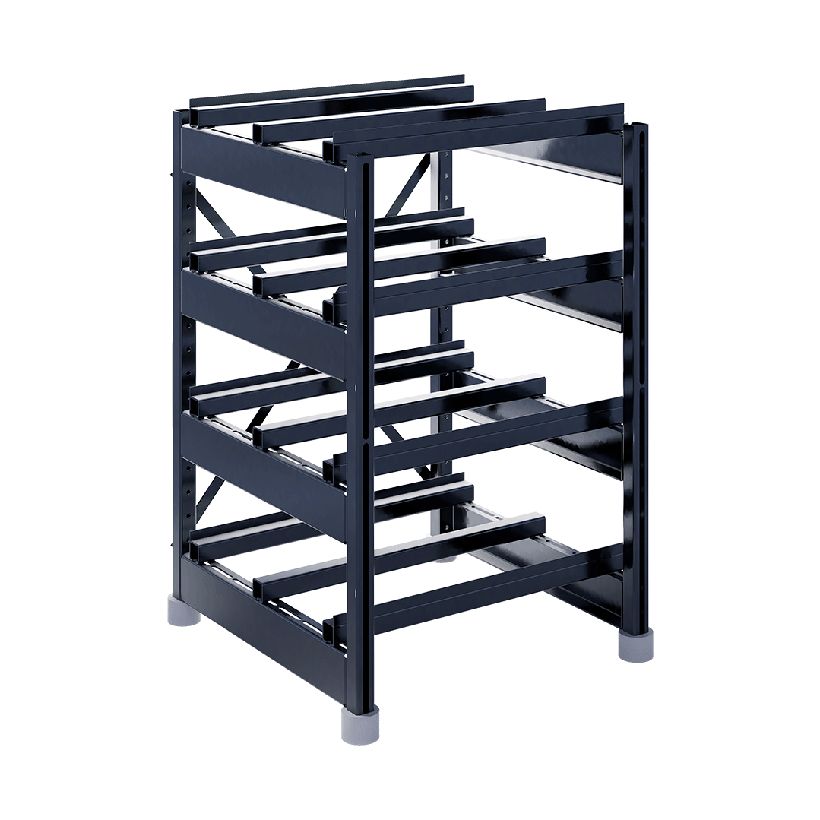

SKAT SBR-80FT-5-1-44 полки по 190 кг, под 20 АКБ по 80 Ач.
Грузоподъёмность стеллажа
760 кг
Полок
4 по 190 кг
АКБ (рекомендуемо)
20 шт. по 80 Ач
Габариты Ш×Г×В без упаковки
600×660×1575 мм
Масса нетто
66 кг

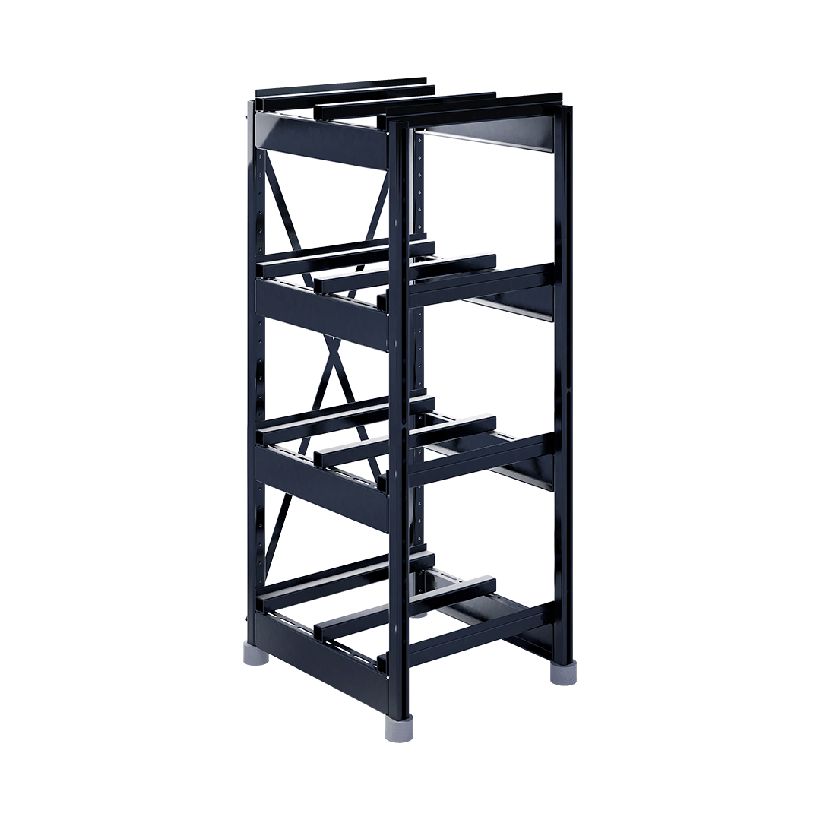

SKAT SBR-125FT-5-1-44 полки по 260 кг, под 20 АКБ по 125 Ач.
Грузоподъёмность стеллажа
1040 кг
Полок
4 по 260 кг
АКБ (рекомендуемо)
20 шт. по 125 Ач
Габариты Ш×Г×В без упаковки
600×660×1575 мм
Масса нетто
70,5 кг

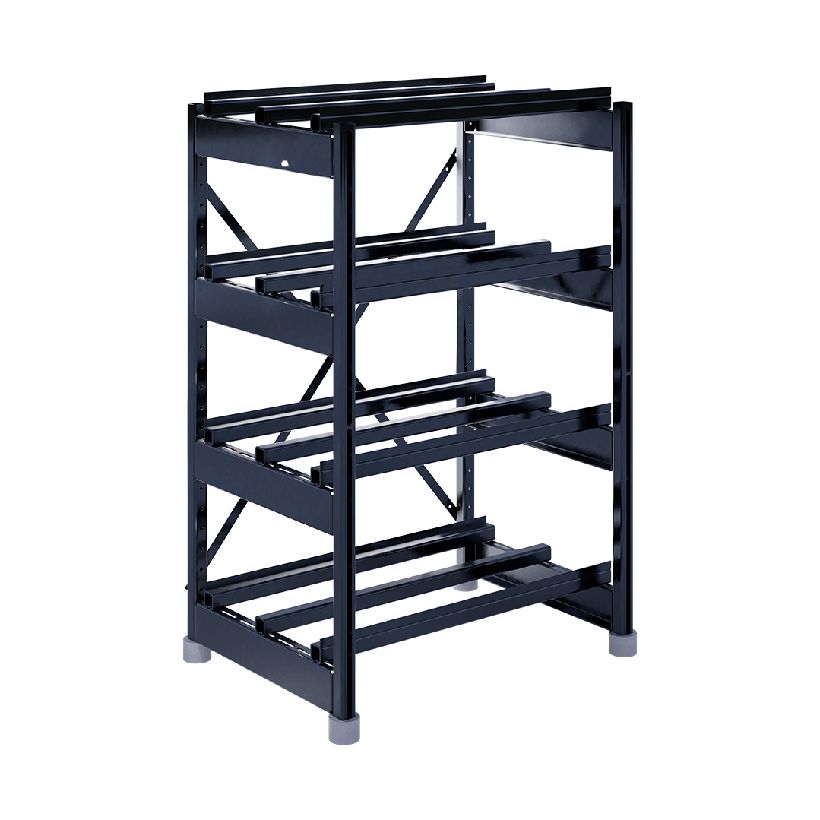

SKAT SBR-150FT-5-1-44 полки по 330 кг, под 20 АКБ по 150 Ач.
Грузоподъёмность стеллажа
1320 кг
Полок
4 по 330 кг
АКБ (рекомендуемо)
20 шт. по 150 Ач
Габариты Ш×Г×В без упаковки
600×660×1575 мм
Масса нетто
70,5 кг

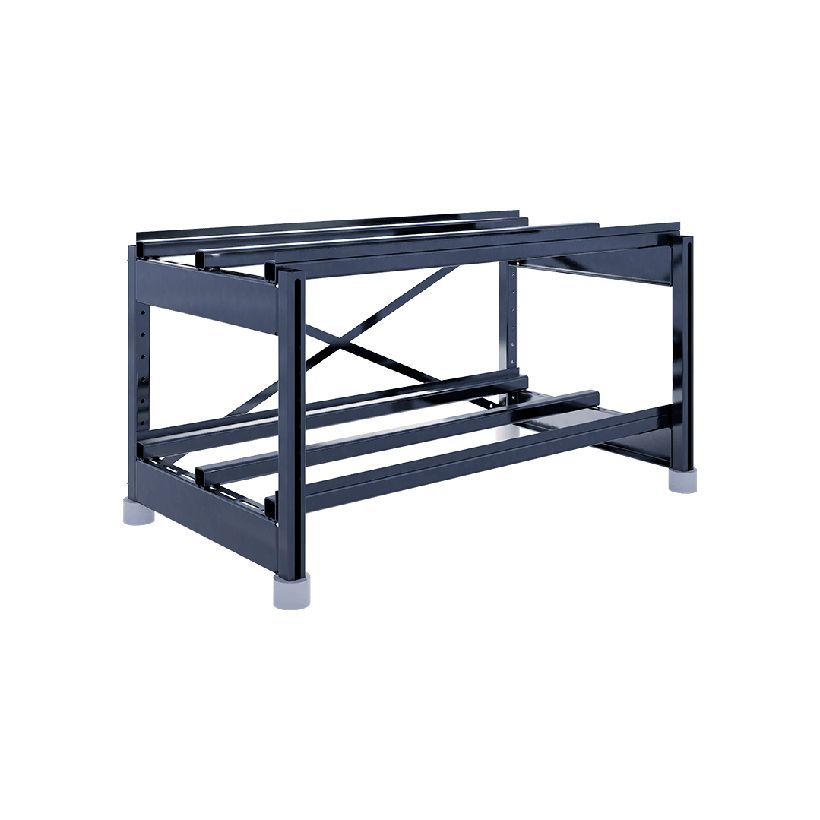

SKAT SBR-80FT-10-1-22 полки по 390 кг, под 20 АКБ по 80 Ач.
Грузоподъёмность стеллажа
780 кг
Полок
2 по 390 кг
АКБ (рекомендуемо)
20 шт. по 80 Ач
Габариты Ш×Г×В без упаковки
1200×660×675 мм
Масса нетто
52,5 кг

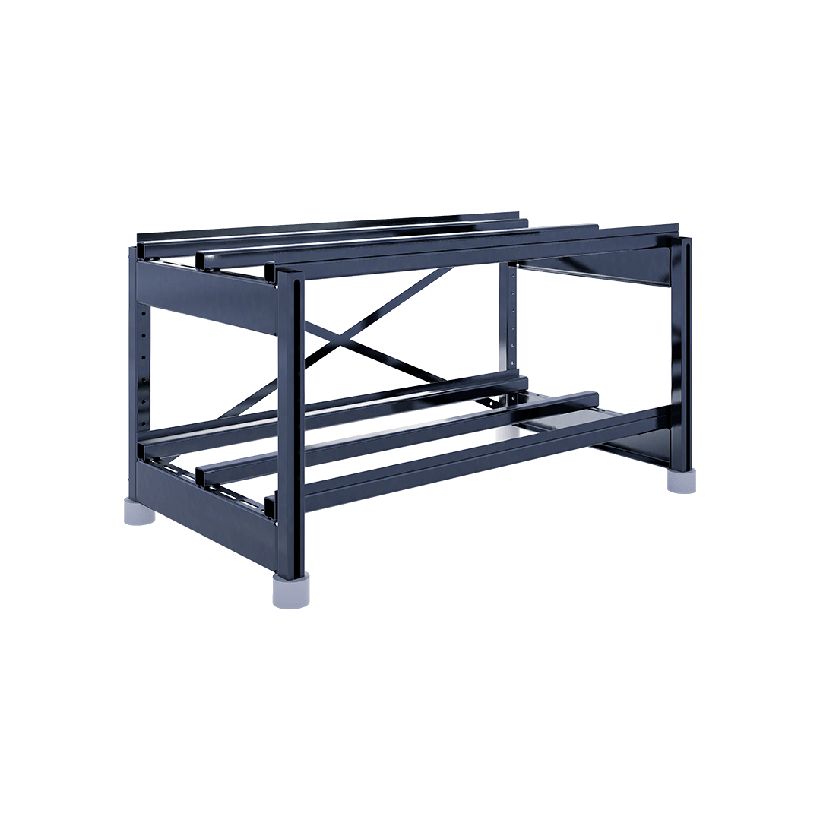

SKAT SBR-125FT-10-1-22 полки по 660 кг, под 20 АКБ по 125 Ач.
Грузоподъёмность стеллажа
1320 кг
Полок
2 по 660 кг
АКБ (рекомендуемо)
20 шт. по 125 Ач
Габариты Ш×Г×В без упаковки
1200×660×675 мм
Масса нетто
43,5 кг

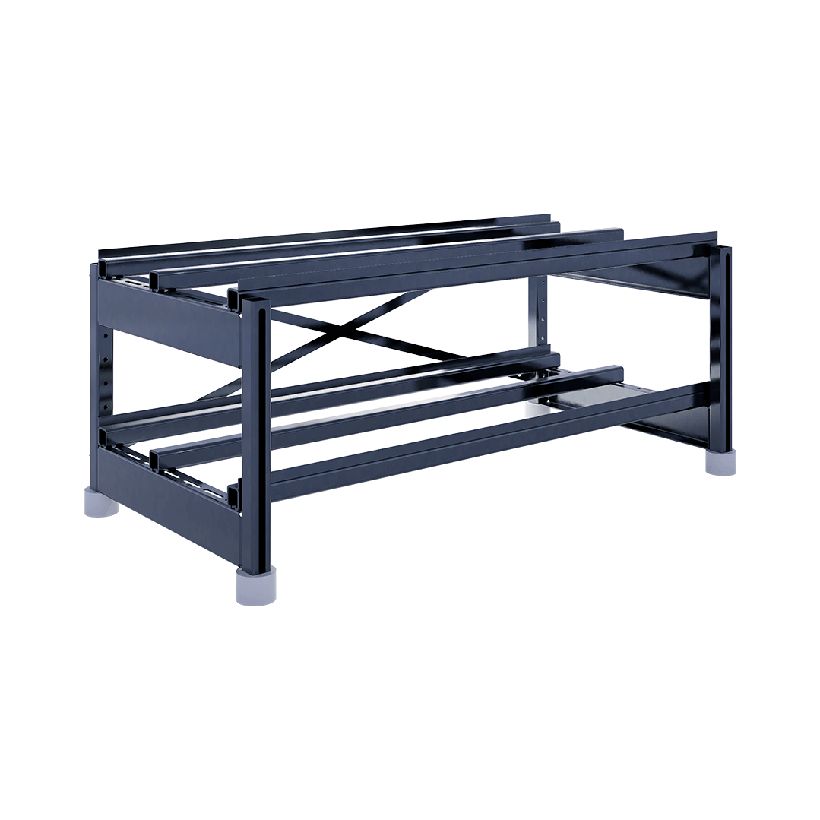

SKAT SBR-150FT-10-1-22 полки по 660 кг, под 20 АКБ по 150 Ач.
Грузоподъёмность стеллажа
1320 кг
Полок
2 по 660 кг
АКБ (рекомендуемо)
20 шт. по 150 Ач
Габариты Ш×Г×В без упаковки
1200×660×675 мм
Масса нетто
43,5 кг

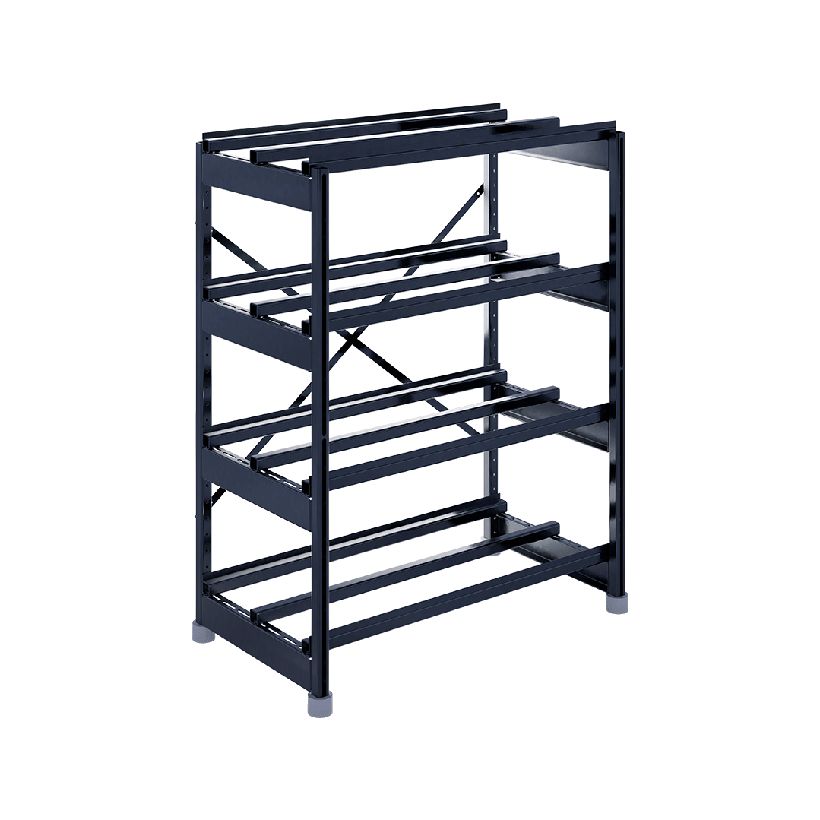

SKAT SBR-80FT-10-1-44 полки по 390 кг, под 40 АКБ по 80 Ач.
Грузоподъёмность стеллажа
1560 кг
Полок
4 по 390 кг
АКБ (рекомендуемо)
40 шт. по 80 Ач
Габариты Ш×Г×В без упаковки
1300×730×1275 мм
Масса нетто
112 кг

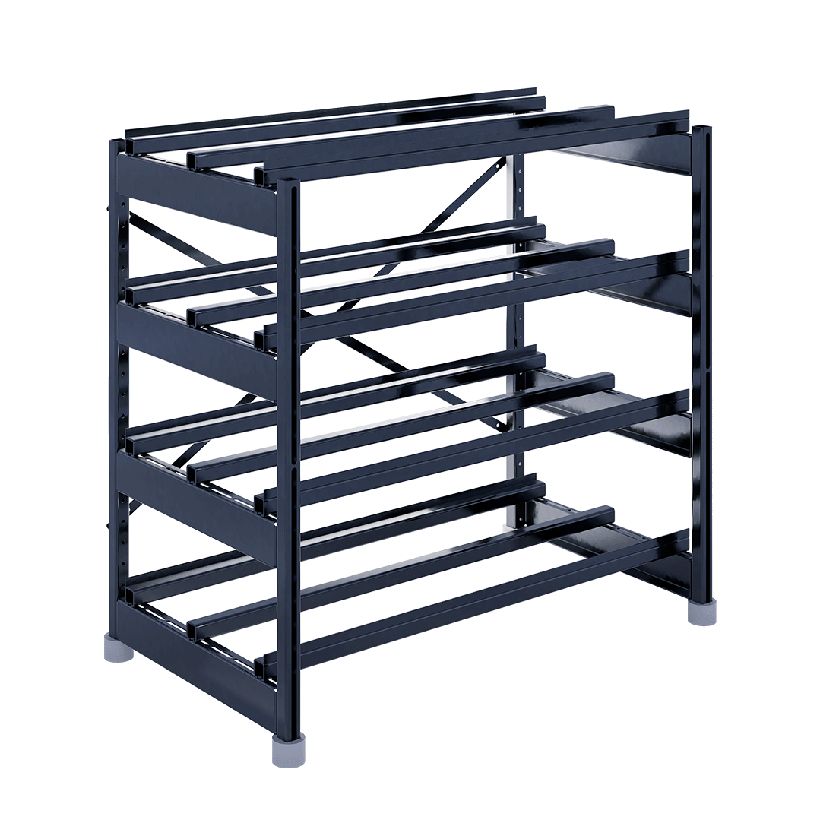

SKAT SBR-125FT-10-1-44 полки по 510 кг, под 40 АКБ по 125 Ач.
Грузоподъёмность стеллажа
2040 кг
Полок
4 по 510 кг
АКБ (рекомендуемо)
40 шт. по 125 Ач
Габариты Ш×Г×В без упаковки
1200×660×1575 мм
Масса нетто
94,5 кг

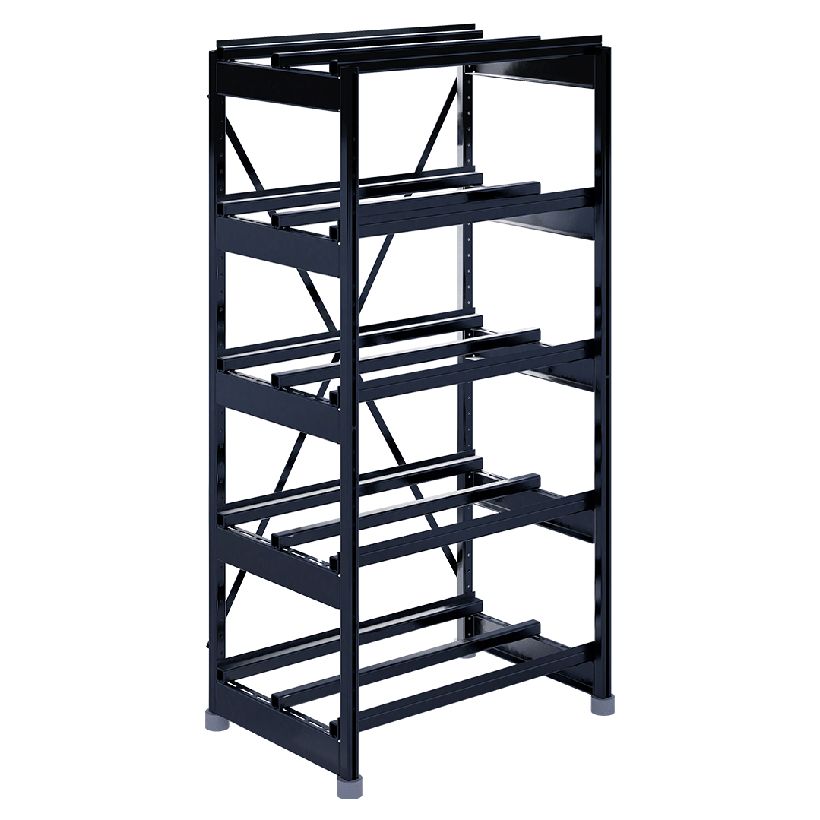

SKAT SBR-125FT-8-1-55 полок по 410 кг, под 40 АКБ по 125 Ач.
Грузоподъёмность стеллажа
2050 кг
Полок
5 по 410 кг
АКБ (рекомендуемо)
40 шт. по 125 Ач
Габариты Ш×Г×В без упаковки
1000×660×2025 мм
Масса нетто
123 кг
Как это работает и подключается
Это пассивная металлоконструкция без электроники: сборные стойки, лонжероны (С-образные и h-образные), поперечины, укосины и прижимы, опоры с вставками.
Положение поперечных балок регулируется под габариты батареи, ярусы переставляются в допустимых диапазонах.
РЭ распространяется на 26 исполнений, разные по числу полок (от 2 до 5), несущей способности и рекомендуемой ёмкости АКБ — от 40 до 200 Ач.
Монтаж
Перед монтажом убедитесь, что горизонтальность и несущая способность пола соответствуют требованиям РЭ; ставят на ровную твёрдую поверхность в отведённом месте со свободным доступом для обслуживания.
Для охлаждения расстояние от боковых панелей до вертикальных поверхностей (стен помещения) — не менее 0,1 м.
Собирают на месте установки: вскрыть упаковку и проверить комплектность по таблице РЭ, затем соединить стойку с поперечиной винтами и гайками, вставить вставку в опору и надеть опору на нижний торец стойки, установить h-образные и С-образные лонжероны на вертикальную раму с прижимом и винтами, поставить укосину.
SKAT SBR-200-10-1-4: на центральную вертикальную раму лонжероны крепят прижимом 100 мм, на боковые рамы — прижимом 25 мм.
Примеры
Батарейная в серверной или на узле связи
Стеллаж SBR под АКБ SKAT SB 100–200 Ач: две-четыре полки, диэлектрические опоры, кислотостойкое покрытие. Подбирайте модель по ёмкости АКБ в таблице и по нагрузке на полку.
Компактный стеллаж под небольшие батареи 50–80 Ач
Двухполочные исполнения SKAT SBR-50FT-10-1-2 и SKAT SBR-80FT-10-1-2 — невысокие (625 и 675 мм), удобны там, где мало места по высоте.
Частые вопросы
Для каких батарей предназначены стеллажи?
Для необслуживаемых свинцово-кислотных АКБ SKAT SB ёмкостью от 40 до 200 Ач. Рекомендуемая ёмкость и число батарей приведены по каждой модели.
Как обслуживать стеллаж?
Не реже одного раза в полгода делают внешний осмотр: деформации, трещины, коррозия, ослабление креплений и другие повреждения. При нарушениях стеллаж направляют в ремонт.
Условия хранения и транспортирования?
Хранение в упаковке в отапливаемых складах от +5 до +40 °С при влажности не более 80 % при +25 °С. Транспортирование — в упаковке изготовителя закрытым транспортом, от минус 40 до +70 °С.
Нюансы и грабли
Запрещено превышать допустимую нагрузку на полку и на весь стеллаж; ставить грузы, выступающие за пределы полок, и хранить на стеллаже посторонние материалы.
Запрещено вносить изменения в конструкцию (доработка, сварка, подрезка, замена элементов) и использовать повреждённые детали.
При обнаружении повреждений или потери устойчивости эксплуатацию прекращают до проверки и ремонта уполномоченной организацией.
К эксплуатации допускается только квалифицированный персонал.
Модель выбирайте и по нагрузке на полку, и по числу АКБ: например, у SBR-150-5-1-4 и SBR-150-8-1-5 нагрузка и вместимость сильно различаются при одной ёмкости 150 Ач.
Габариты, массы и вместимость в извлечённых таблицах РЭ даны построчно по порядку столбцов; перед заказом сверяйте со строкой нужной модели в оригинале.
Документация
Бастион — руководство по эксплуатации SKAT SBR (стеллаж аккумуляторный, 26 исполнений)
