SKAT-UPS 600 IP65 и SKAT SMART UPS IP65 SNMP Wi-Fi — уличные онлайн-ИБП 600 и 1000 ВА
Герметичные онлайн-ИБП на 600 и 1000 ВА для открытого воздуха: корпус IP65, две внешние АКБ 12 В; версии со встроенными SNMP-модулем и Wi-Fi и без них.
Модели семейства
SKAT-UPS 600 IP65600 ВА / 450 Вт без SNMP и Wi-Fi: онлайн с двойным преобразованием, две внешние АКБ 12 В от 40 Ач, IP65, 14,9 кг.
| Номинальная выходная мощность | полная 600 ВА, активная 450 Вт |
| Входное напряжение без перехода на АКБ при 100% нагрузке | 150±5%…295±5% В, частота 45±0,5…55±0,5 Гц |
| Диапазон напряжения для режима BYPASS без отключения нагрузки | 186…252 В |
| Выходное напряжение | 220±3%, статическая точность 2% при изменении нагрузки 0…100%; в «РЕЗЕРВЕ» 50±1% Гц, синусоидальная форма |
| Время переключения | в BYPASS не более 4 мс; в «РЕЗЕРВ» — 0 мс |
| КПД при полной нагрузке | «ОСНОВНОЙ» более 87%, «РЕЗЕРВ» более 85%, режим «ECO» 94% |
| Потребление от сети | при 100% нагрузке не более 680 ВА; без нагрузки и АКБ не более 80 ВА |
| АКБ | две герметичные свинцово-кислотные 12 В, рекомендуемая ёмкость от 40 Ач; ток заряда не более 7 А; в комплект не входят |
| Отключение нагрузки по АКБ | сигнал о скором разряде не более 22,0 В, отключение нагрузки не более 20 В на клеммах АКБ |
| Габариты ГхШхВ без упаковки | не более 220×400×510 мм |
| Масса нетто (брутто) | не более 14,9 (16,0) кг |
| Рабочие условия | -40…+40 °С, влажность не более 95% при 25 °С, IP65, IK10 |

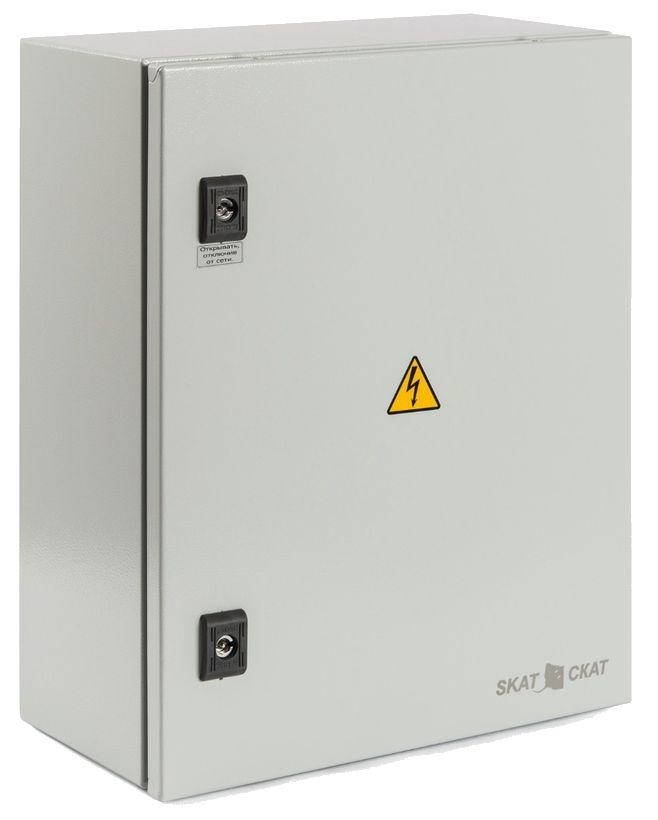

SKAT SMART UPS-600 IP65 SNMP Wi-Fi600 ВА / 450 Вт, габариты без упаковки 220×400×510 мм (ГхШхВ), масса не более 14,9 кг.
| Номинальная выходная мощность | полная 600 ВА, активная 450 Вт |
| Входное напряжение без перехода на АКБ при 100% нагрузке | 150±5%…295±5% В, частота 45±0,5…55±0,5 Гц |
| Диапазон напряжения для режима BYPASS без отключения нагрузки | 186…252 В |
| Потребление от сети | при 100% нагрузке не более 680 ВА; без нагрузки и АКБ не более 80 ВА |
| АКБ | две герметичные свинцово-кислотные 12 В; рекомендуемая ёмкость от 40 Ач; в комплект не входят |
| Ток заряда АКБ | не более 7 А |
| Отключение нагрузки по АКБ | сигнал о скором разряде — не более 22,0 В, отключение нагрузки — не более 20 В на клеммах АКБ |
| Габариты ГхШхВ без упаковки | не более 220×400×510 мм |
| Масса нетто (брутто) | не более 14,9 (16,0) кг |
| Рабочая температура и влажность | -10…+40 °С по таблице РЭ, влажность не более 95% при 25 °С (в описании РЭ указано от -40 до +40 °С и до 100%) |

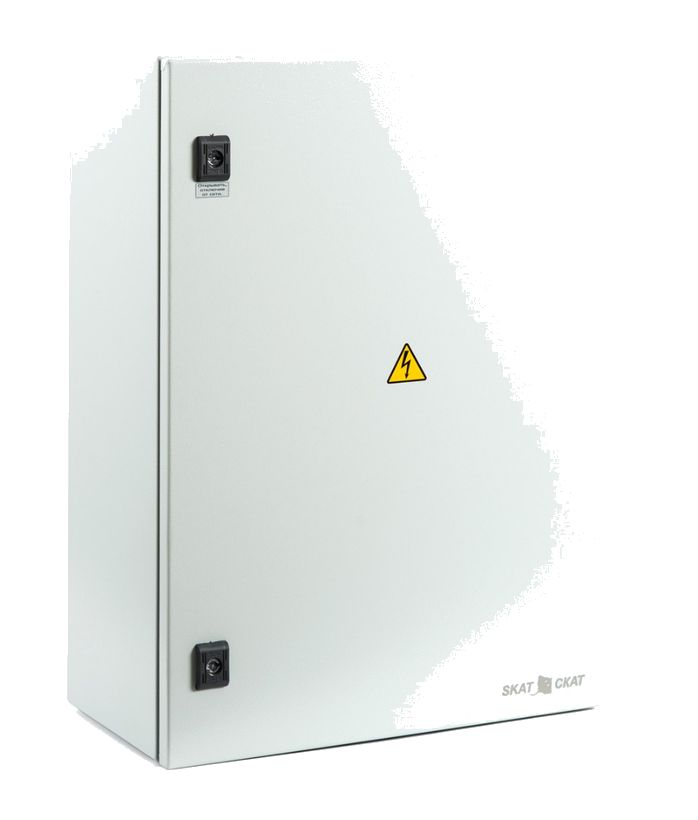

SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP1000 ВА / 750 Вт, дополнительно разъём EPO для аварийного отключения, габариты без упаковки 500×700×255 мм (ШхВхГ).
| Номинальная выходная мощность | полная 1000 ВА, активная 750 Вт |
| Входное напряжение без перехода на АКБ при 100% нагрузке | 150±5%…295±5% В, частота 45±0,5…55±0,5 Гц |
| Диапазон напряжения для режима BYPASS без отключения нагрузки | 186…252 В |
| Потребление от сети | при 100% нагрузке не более 1100 ВА; без нагрузки и АКБ не более 80 ВА |
| АКБ | две герметичные свинцово-кислотные 12 В; рекомендуемая ёмкость от 40 Ач; в комплект не входят |
| Ток заряда АКБ | не более 7 А |
| Отключение нагрузки по АКБ | сигнал о скором разряде — не более 22,0 В, отключение нагрузки — не более 20 В на клеммах АКБ |
| Габариты ШхВхГ без упаковки | не более 500×700×255 мм |
| Масса нетто (брутто) | не более 24,2 (25,4) кг |
| Рабочая температура и влажность | -40…+40 °С, влажность до 100% при 25 °С |
Общие данныеПараметры, общие для всех моделей карточки (исключения указаны в таблицах).
| Тип ИБП | онлайн, двойное преобразование; без паузы при переходе с сети на АКБ и обратно; режимы «ОСНОВНОЙ», «РЕЗЕРВ», «BYPASS» |
| Выход | 220±3% В, 50±1% Гц в режиме «РЕЗЕРВ», синусоидальная форма; статическая точность 2% при изменении нагрузки 0…100% |
| Искажения выходного напряжения THD | не более 4% на линейной нагрузке, не более 7% на нелинейной |
| КПД при полной нагрузке | режим «ОСНОВНОЙ» более 87%, режим «РЕЗЕРВ» более 85% |
| Время переключения | в BYPASS не более 4 мс; в «РЕЗЕРВ» — 0 мс |
| Корпус | герметичный металлический настенный с запираемой дверцей, IP65, ударостойкость IK10 |
| Связь | у SMART-версий (SKAT SMART UPS-600, SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP) встроенный SNMP-модуль (10/100 Base-T, RJ45; HTTPS, SSL, SSH, SNMP v3.0, RFC1628) и Wi-Fi-маршрутизатор в режиме беспроводного клиента (WISP); у SKAT-UPS 600 IP65 их нет |
| Гарантия и срок службы | гарантия 5 лет со дня продажи, срок службы 10 лет |
Как это работает и подключается
- В режиме «ОСНОВНОЙ» ИБП питает нагрузку и заряжает АКБ, светится зелёный индикатор «ИНВЕРТОР». При пропадании сети или выходе напряжения за пределы 155…295 В он без паузы переходит на АКБ: добавляется жёлтый индикатор «АКБ», красный «ВНИМАНИЕ» вспыхивает раз в 4 секунды.
- При разряде АКБ до 15% номинальной ёмкости индикатор «ВНИМАНИЕ» начинает мигать, при 10% ИБП отключается, защищая АКБ от глубокого разряда. При возврате сети переходит в «ОСНОВНОЙ» сам.
- При перегрузке в допустимых пределах ИБП предупреждает вспышками индикатора «ВНИМАНИЕ» и переходит в режим «BYPASS» (горят «ВНИМАНИЕ» и «BYPASS»); в BYPASS питание нагрузки от АКБ невозможно. При коротком замыкании в нагрузке выход мгновенно отключается, «ВНИМАНИЕ» горит непрерывно.
- Включение и выключение — кнопкой «ВКЛ/ВЫКЛ» (удерживать около секунды для включения). Холодный старт без сети возможен от заряженных АКБ, в том числе при полной нагрузке.
- У модели 1000 ВА есть разъём «EPO»: замыкание его контактов выключает ИБП и снимает напряжение с нагрузки, горит индикатор «ВНИМАНИЕ».
- SMART-версии: Wi-Fi-маршрутизатор по умолчанию имеет SSID TP-LINK_POCKET_3020_xxxxxx (последние шесть знаков MAC-адреса); ключ и SSID на этикетке на панели маршрутизатора; IP-адрес по умолчанию 192.168.0.100.
Монтаж
- Монтаж только на стене или другой вертикальной поверхности, в месте с ограниченным доступом посторонних лиц и с защитой корпуса от прямых солнечных лучей. Расстояние от корпуса до стен и соседнего оборудования — не менее 10…15 см.
- Кронштейны для настенного крепления и крепёж входят в комплект; ИБП закрепляют вертикально, кабельные вводы внизу. Кабельные вводы (4 шт.) и компенсатор давления из комплекта ставят в отверстия на нижней стенке корпуса.
- Провода сети, нагрузки и АКБ заводят только через герметичные кабельные вводы. Многожильные провода рекомендуется оконцевать втулочными наконечниками (в комплекте).
- Порядок подключения: заземление на клемму E колодки «ВХОД», затем кабель нагрузки на колодку «ВЫХОД» (с соблюдением фазировки; нагрузки перед подключением выключить), затем сеть на «ВХОД», затем АКБ с соблюдением полярности.
- Внешнюю АКБ собирают из двух последовательно соединённых 12 В батарей (в комплект не входят), размещают в отдельном аккумуляторном отсеке, например «АО-2/40 исп.5M»; перемычку АКБ и пыльники для клемм надо докупать отдельно.
- Сетевые провода — в двойной изоляции сечением не менее 0,75 мм². Сечение и длина проводов нагрузки должны соответствовать максимальным токам из таблицы РЭ.
Примеры
Питание уличной камеры, шлагбаума или СКУД у въезда
Производитель называет такие нагрузки прямо: мощные уличные видеокамеры, СКУД, электроприводы ворот и шлагбаумов, системы видеомониторинга, автоматика и телеметрия. Корпус IP65 ставится на стену на открытом воздухе.
Подбор АКБ под время резерва
По таблице РЭ время резерва ориентировочное. У модели 600 ВА при нагрузке 600 ВА две АКБ по 40 Ач дают около 1 ч 10 мин, две по 120 Ач — около 4 ч. У модели 1000 ВА при нагрузке 1000 ВА две по 40 Ач — около 20 мин, две по 120 Ач — около 2 ч.
Удалённый контроль через SNMP или смартфон (SMART-версии)
Состояние ИБП можно смотреть через web-браузер по SNMP, настроить уведомления по электронной почте, СМС или Trap-сообщениями; через встроенный Wi-Fi-маршрутизатор к нему подключаются смартфон, планшет, ноутбук.
Частые вопросы
Сколько АКБ нужно и входят ли они в комплект?
Нужны две герметичные свинцово-кислотные АКБ 12 В, рекомендуемая ёмкость от 40 Ач, в комплект поставки они не входят. РЭ допускает увеличивать ёмкость каждой из двух АКБ до 250 Ач.
Работает ли ИБП без паузы при пропадании сети?
Да, это ИБП типа On-Line: время переключения из «ОСНОВНОЙ» в «РЕЗЕРВ» указано как 0 мс.
Чем отличаются 600 ВА и 1000 ВА?
Мощностью (600 ВА / 450 Вт и 1000 ВА / 750 Вт), габаритами и массой, а у 1000 ВА есть разъём EPO для дистанционного аварийного отключения.
Чем отличается от SKAT SMART UPS IP65?
У SMART-версий есть встроенные SNMP-модуль и Wi-Fi-маршрутизатор; в РЭ SKAT-UPS 600 IP65 их нет. Корпус и основные параметры 600 ВА совпадают.
Нюансы и грабли
- Расхождение в РЭ модели SMART-600 по условиям: в таблице рабочая температура -10…+40 °С и влажность 95%, а в описании назначения — от -40 до +40 °С и до 100%. У SKAT-UPS 600 IP65 (свой РЭ) в таблице -40…+40 °С, у 1000 ВА везде -40…+40 °С. Если ИБП ставится на морозе, ориентируйтесь на консервативное значение: у SMART-600 -10 °С, и учтите, что при низкой температуре ёмкость АКБ падает.
- При 0 °C АКБ теряет до 50% ёмкости, при -20 °C остаётся около 30% от номинала. При температуре ниже -10 °С РЭ рекомендует устройство обогрева АКБ (изготовитель Бастион).
- Эксплуатация при температуре выше +40 °С запрещена. Суммарная мощность нагрузок не должна превышать номинальную выходную.
- Эксплуатация без защитного заземления запрещена. Дверцу корпуса нельзя открывать при включённой сети.
- Выключать ИБП полностью — сначала сеть, потом АКБ. После выключения АКБ продолжает разряжаться, поэтому перед длительным хранением АКБ отсоединяют. ИБП с подключённой АКБ нужно подключать к сети каждые 4–6 месяцев не менее чем на 12 часов.
- АКБ в комплект поставки не входят. Заменять батареи можно только на батареи того же количества и типа.
- Если ИБП включается только в режиме «РЕЗЕРВ» — сработала защита по входу: нажмите кнопку сброса защиты. «ВНИМАНИЕ» мигает раз в секунду до включения — АКБ разряжена или неисправна; мигает раз в 2 секунды — вентилятор заблокирован или неисправен.
Документация
- Бастион — руководство по эксплуатации SKAT SMART UPS-600 IP65 SNMP Wi-Fi (ФИАШ.436518.109 РЭ)
- Бастион — руководство по эксплуатации SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP
- Бастион — руководство по эксплуатации SKAT-UPS 600 IP65 (ФИАШ.436518.093 РЭ-2)
