Бастион · шкафы термостатированные
СКАТ ШТ — настенные термошкафы с обогревом для уличного оборудования
Герметичный стальной шкаф с утеплителем, нагревателем и цифровым контроллером температуры: греет оборудование внутри, отключает нагрузку при холодном пуске и перегреве.
Модели семейства
Общие данныеОбщее для всей линейки: контроллер, защита, электрика.
| Питание | ~220 В, 50 Гц, допустимо 170…250 В |
| Максимальный ток нагрузки | не более 5 А |
| Нагреватель | 230 В |
| Включение нагревателя (режим «H») | настраивается в пределах -20…+15 °C |
| Защита от холодного пуска (режим «L») | настраивается в пределах -30…+5 °C |
| Отключение нагрузки по перегреву | +70 °C |
| Точность установки температуры | ±2 °C |
| Клеммы «АВАРИЯ» (сухой контакт) | до 60 В, до 50 мА |
| Влажность | относительная влажность до 100 % при 25 °C |
СКАТ ШТ-3415АМалый шкаф 300х400х150 мм без вентилятора, нагреватель 45 Вт, УЗИП до 2000 ВА, климатическое исполнение УХЛ1.
| Габариты ШхВхГ без упаковки | не более 300х400х150 мм |
| Масса нетто (брутто) | не более 7,2 (8,2) кг |
| Нагреватель | 230 В, 45 Вт |
| Максимальный ток нагрузки | не более 5 А |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ1 |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Степень защиты | IP65 (устойчивость к ударам IK10) |
СКАТ ШТ-5425Малый шкаф, нагреватель 60 Вт, защита оборудования до 1000 ВА от импульсных перенапряжений.
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | 400×510×260 мм |
| Масса нетто (брутто) | 13,3 (14,3) кг |
| Рабочая температура | -45…+50 °C |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 1000 ВА |
СКАТ ШТ-5425АТот же размер, но расширенный температурный диапазон, климатическое исполнение УХЛ 1, УЗИП до 2000 ВА.
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | 400×510×260 мм |
| Масса нетто (брутто) | 13,3 (14,3) кг |
| Рабочая температура | -65…+50 °C |
| Климатическое исполнение | УХЛ 1 |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-5425АВИсполнение А с вентилятором: греет и охлаждает, степень защиты ниже (IP55), есть кронштейны для крепления на опору.
| Нагреватель | 60 Вт |
| Вентилятор | 230 В, 20 Вт, 55/43 м³/ч |
| Габариты ШхГхВ без упаковки | 400×260×510 мм |
| Масса нетто (брутто) | 13,3 (14,3) кг |
| Рабочая температура | -65…+50 °C |
| Степень защиты | IP55 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-6625Средний шкаф, нагреватель 100 Вт, УЗИП до 1000 ВА.
| Нагреватель | 100 Вт |
| Габариты ШхВхГ без упаковки | 600×600×250 мм |
| Масса нетто (брутто) | 21 (22,5) кг |
| Рабочая температура | -45…+50 °C |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 1000 ВА |
СКАТ ШТ-6625АСредний шкаф, исполнение УХЛ 1 до -65 °C, УЗИП до 2000 ВА.
| Нагреватель | 100 Вт |
| Габариты ШхВхГ без упаковки | 600×600×250 мм |
| Масса нетто (брутто) | 21 (22,5) кг |
| Рабочая температура | -65…+50 °C |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-6625АВСредний шкаф с нагревателем и вентилятором, IP55.
| Нагреватель | 100 Вт |
| Вентилятор | 230 В, 20 Вт, 55/43 м³/ч |
| Габариты ШхГхВ без упаковки | 600×250×600 мм |
| Масса нетто (брутто) | 21 (22,5) кг |
| Рабочая температура | -65…+50 °C |
| Степень защиты | IP55 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-8630Большой шкаф, нагреватель 150 Вт, УЗИП до 1000 ВА.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | 600×800×300 мм |
| Масса нетто (брутто) | 27 (28) кг |
| Рабочая температура | -45…+50 °C |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 1000 ВА |
СКАТ ШТ-8630АБольшой шкаф, исполнение УХЛ 1 до -65 °C, УЗИП до 2000 ВА.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | 600×800×300 мм |
| Масса нетто (брутто) | 27 (28) кг |
| Рабочая температура | -65…+50 °C |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Степень защиты | IP65 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-8630АВБольшой шкаф с нагревателем и вентилятором, IP55.
| Нагреватель | 150 Вт |
| Вентилятор | 230 В, 20 Вт, 55/43 м³/ч |
| Масса нетто (брутто) | 27 (28) кг |
| Рабочая температура | -65…+50 °C |
| Степень защиты | IP55 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ШТ-12630Самый большой шкаф 600х1200х300 мм, нагреватель 150 Вт, вентилятор, два замка, УЗИП до 1000 ВА.
| Габариты ШхВхГ без упаковки | не более 600х1200х300 мм |
| Масса нетто (брутто) | не более 39 (40) кг |
| Нагреватель | 230 В, 150 Вт |
| Максимальный ток нагрузки | не более 5 А |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP65 |

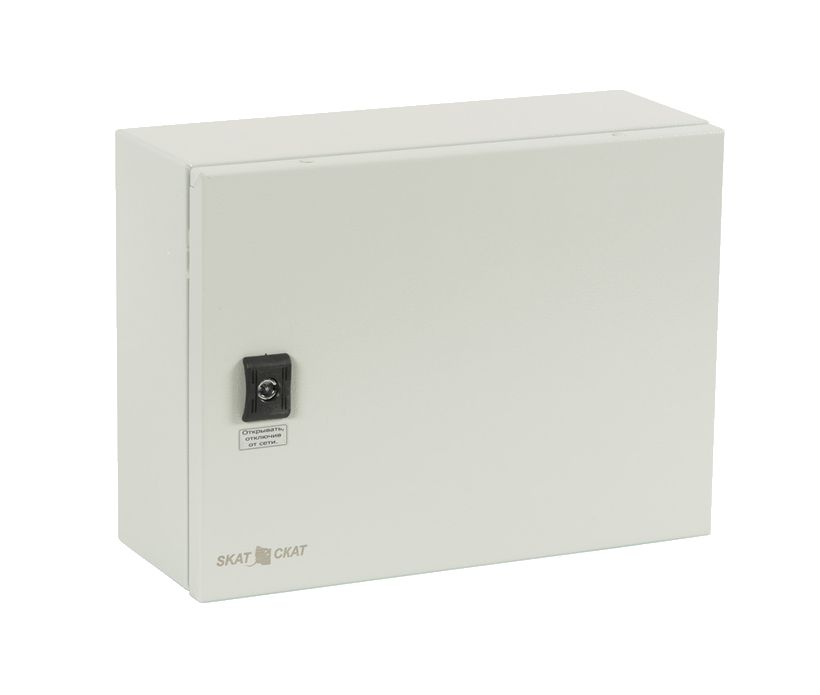

СКАТ ШТ-12630АТо же, что ШТ-12630, но до -65 °С и климатическое исполнение УХЛ 1; УЗИП до 1000 ВА.
| Габариты ШхВхГ без упаковки | не более 600х1200х300 мм |
| Масса нетто (брутто) | не более 39 (40) кг |
| Нагреватель | 230 В, 150 Вт |
| Максимальный ток нагрузки | не более 5 А |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP65 |
Как это работает и подключается
- Внутри на DIN-рейке стоят цифровой контроллер температуры, двухполюсный автомат и клеммные колодки «ВХОД» и «ВЫХОД ~220 В». Дополнительное оборудование ставится на DIN-рейки, место выбирается по отверстиям на шасси.
- Контроллер ведёт два порога: «H» включает нагреватель, «L» отключает нагрузку при холодном пуске. Оба порога задаются кнопками «+» и «-», отклонение от уставки — 2 °C. Пример из РЭ: при уставке +10 °C нагреватель включится при +8 °C и отключится при +12 °C.
- После пропадания сети контроллер при включении сначала измеряет температуру в шкафу и только потом либо подаёт, либо не подаёт питание на нагрузку.
- При температуре выше +70 °C или неисправности датчика температуры нагрузка отключается и размыкаются контакты «АВАРИЯ» — к ним можно подключить внешнюю индикацию или автоматику. Также есть выход «сухой контакт» при вскрытии шкафа и в комплекте тамперный переключатель.
- В исполнениях «АВ», а также у ШТ-12630 и ШТ-12630А вентилятор включается по перегреву при температуре в шкафу выше +30 °C. В режиме «F» выбирается, включать ли его вместе с нагревателем для разгона тёплого воздуха: «00» — не включать, «01» — включать. Режим «O» нужен для проверки: «+» включает всё подключённое и светодиоды, «-» выключает. При отключении нагрузки по перегреву вентилятор продолжает работать. Индикатор «ВЕНТИЛЯТОР» светится, пока вентилятор включён.
Монтаж
- Монтаж и подключение — при отключенном питании и открытой дверце. Эксплуатация без защитного заземления запрещена: провод заземления — на клемму E («ЗЕМЛЯ») колодки «ВХОД».
- До стен и соседнего оборудования оставьте не менее 10–15 см. Отверстия под кабельные вводы просверлите в нижнем фланце, сами вводы в комплект не входят.
- Кронштейны для настенного крепления закрепите на задней стенке, шкаф вешайте вертикально, кабельными вводами вниз.
- Порядок подключения: автомат выключен, земля на E, сетевые N и L на клеммы автомата с соблюдением фазы, затем установка доп. оборудования, нагрузка на колодку «ВЫХОД» с соблюдением фазы. Многожильные провода оконечьте наконечниками (входят в комплект, 3 шт.).
- Жгуты закрепите стяжками и не допускайте их контакта с нагревателем. Выносной датчик температуры не должен греться от установленного в шкафу оборудования.
- В конце: проверить подключение и заземление, подать сеть, включить автомат, убедиться в напряжении на подключённых устройствах, закрыть дверцу на замок. Обслуживание — осмотр с удалением пыли и проверка контактов не реже одного раза в полгода.
Примеры
Камера или коммутатор на улице
Шкаф рассчитан на круглосуточную работу на открытом воздухе: внутри устанавливается охранно-пожарное, коммутационное или другое оборудование, шкаф подогревает его и защищает от атмосферных воздействий.
Оборудование на опоре
У исполнений «АВ» в комплекте есть кронштейны для крепления на опору (столб): на монтажной ленте или на шпильках, лента и шпильки в комплект не входят.
Частые вопросы
Чем отличаются ШТ-5425, 6625 и 8630?
Размером шкафа и мощностью нагревателя: 45, 60, 100 и 150 Вт (ШТ-3415А — 300х400х150 мм, 45 Вт; ШТ-12630 — 600х1200х300 мм, 150 Вт); масса от 7,2 до 39 кг нетто.
Чем отличаются исполнения без буквы, «А» и «АВ»?
Исполнение «А» выдерживает до -65 °C (в остальных -45 °C), климатическое исполнение УХЛ 1, УЗИП до 2000 ВА. Исполнение «АВ» дополнительно имеет вентилятор для охлаждения, IP55 и кронштейны для крепления на опору.
Что подключается к клеммам «АВАРИЯ»?
Внешняя индикация или автоматика в формате «сухой контакт» (без напряжения от изделия): до 60 В и 50 мА. Контакты размыкаются при перегреве выше +70 °C или неисправном датчике.
Сколько действует гарантия?
5 лет со дня продажи; срок службы 10 лет.
Что входит в комплект?
Шкаф, тамперный переключатель с крепежом, кронштейны для настенного крепления, ключ от замка, три трубчатых наконечника E1008, четыре заглушки крепёжных отверстий, компенсатор давления, руководство и тара. Кабельные вводы в комплект не входят.
Нюансы и грабли
- Температура включения нагревателя «H» должна быть выше порога защиты от холодного пуска «L» минимум на 5 °C (в РЭ исполнений ШТ-5425 / 6625 / 8630). В паспортах исполнений «АВ» формулировка мягче — просто больше, но не закладывайтесь на меньшую разницу.
- Корпус нагревателя при работе горячее 70 °C (в РЭ исполнений А, АВ и ШТ-3415А). Аппаратуру и кабели монтируйте не ближе 3 см от нагревателя.
- Ток нагрузки, подключённой к шкафу, — не более 5 А.
- УЗИП: у ШТ-5425, 6625, 8630 — защита оборудования до 1000 ВА, у ШТ-5425А, 6625А, 8630А, 3415А и «АВ» — до 2000 ВА; у ШТ-12630 и ШТ-12630А — до 1000 ВА. Не путайте с током нагрузки.
- Исполнения «АВ» с вентилятором имеют степень защиты IP55, а не IP65, как остальные. У ШТ-12630 и ШТ-12630А вентилятор есть, но степень защиты в РЭ — IP65. Для места с сильными брызгами или пылью это существенно.
- В таблице размеров исполнений «АВ» порядок обозначен как «ШхГхВ», а у остальных — «ШхВхГ»: габарит один и тот же, просто порядок записи разный. В паспорте ШТ-8630АВ размер без упаковки извлёкся неполностью, поэтому для него габарит не приводится.
- Дверца запирается на замок, ключ в комплекте; у ШТ-12630 и ШТ-12630А замка два.
Документация
- Бастион — Руководство по эксплуатации СКАТ ШТ-5425 .
- Бастион — РЭ СКАТ ШТ-5425А, ШТ-6625А, ШТ-8630А bastion-skat-st-6625a-729, bastion-skat-st-8630a-731.
- Бастион — паспорта СКАТ ШТ-5425АВ, ШТ-6625АВ, ШТ-8630АВ bastion-skat-st-6625av-720, bastion-skat-st-8630av-730.
- Бастион — РЭ СКАТ ШТ-6625 и ШТ-8630 bastion-skat-st-8630-725.
- Бастион — руководство по эксплуатации СКАТ ШТ-3415А (ФИАШ.423141.240 РЭ)
- Бастион — руководство по эксплуатации СКАТ ШТ-12630 (ФИАШ.423141.220 РЭ-1)
- Бастион — руководство по эксплуатации СКАТ ШТ-12630А (ФИАШ.423141.254 РЭ)
