СКАТ ТШ-М, ТШ-А-М, ТШ-АВ-М — металлические настенные термошкафы с обогревом, УЗИП и контроллером температуры
Стальные настенные термошкафы с контроллером температуры, нагревателем, УЗИП и автоматом: М (до -45 °С), А-М (до -65 °С), АВ-М (с вентилятором), от 300х400х150 до 600х1200х300 мм.
Модели семейства
Общие данныеПараметры РЭ, общие для всех исполнений ТШ-М, ТШ-А-М и ТШ-АВ-М.
| Питание | ~220 В, 50 Гц, пределы 170…250 В |
| Максимальный ток нагрузки | не более 5 А |
| Нагреватель | 230 В |
| Температура включения нагревателя (режим «H») | -20…+15 °С |
| Температура отключения нагрузки по охлаждению (режим «L») | -30…+5 °С |
| Отключение нагрузки по перегреву | +70 °С |
| Точность установки температуры | ±2 °С |
| Клеммная колодка «АВАРИЯ» | сухой контакт, не более 60 В и 50 мА |
| Относительная влажность при 25 °С | до 100% |
| Устойчивость к ударам | IK10 |
| Гарантия / срок службы | 5 лет / 10 лет |
СКАТ ТШ-5425-ММалый шкаф для оборудования до 1000 ВА, нагреватель 60 Вт, рабочая температура до -45 °С.
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | не более 400х500х250 мм |
| Масса нетто (брутто) | не более 13,3 (14,3) кг |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 1000 ВА |
СКАТ ТШ-6625-МСредний шкаф, нагреватель 100 Вт, до -45 °С.
| Нагреватель | 100 Вт |
| Габариты ШхВхГ без упаковки | не более 600х600х250 мм |
| Масса нетто (брутто) | не более 21 (22,5) кг |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 1000 ВА |
СКАТ ТШ-8630-МШкаф 600х800х300 мм, нагреватель 150 Вт, до -45 °С.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | не более 600х800х300 мм |
| Масса нетто (брутто) | не более 27 (28) кг |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 1000 ВА |

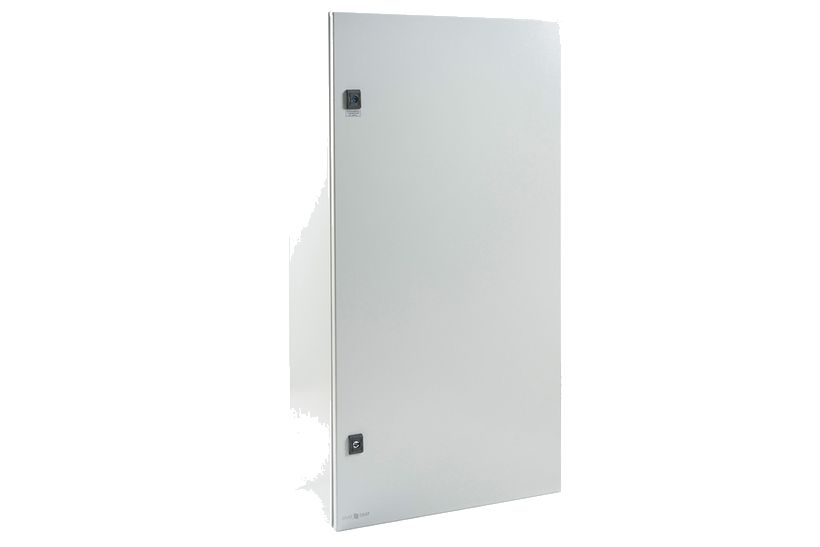

СКАТ ТШ-12630-МБольшой шкаф 600х1200х300 мм, нагреватель 150 Вт, до -45 °С.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | не более 600х1200х300 мм |
| Масса нетто (брутто) | не более 39 (40) кг |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 1000 ВА |

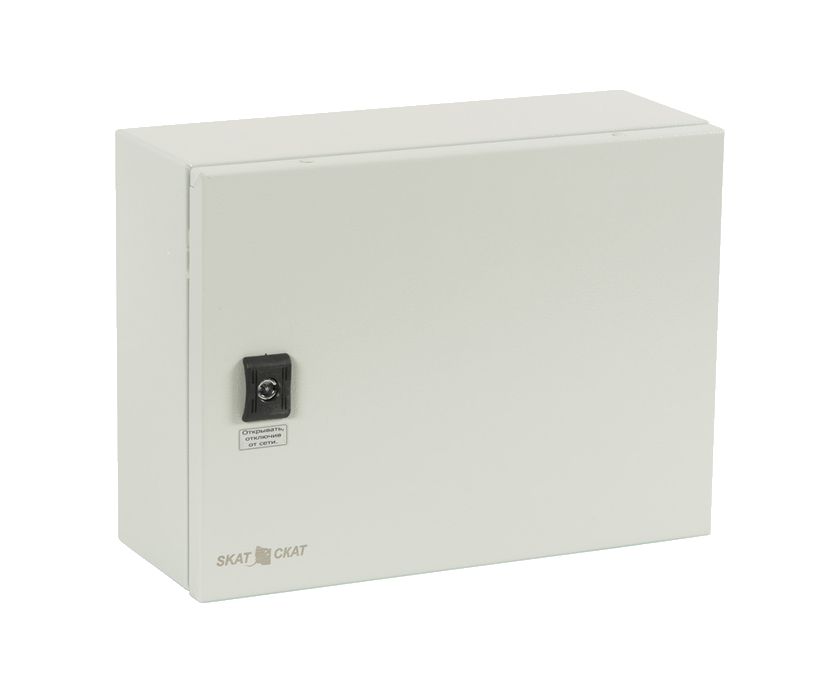

СКАТ ТШ-3415-А-МСамый малый шкаф серии, нагреватель 45 Вт, климатическое исполнение УХЛ 1, до -65 °С.
| Нагреватель | 45 Вт |
| Габариты ШхВхГ без упаковки | не более 300х400х150 мм |
| Масса нетто (брутто) | не более 7,2 (8,2) кг |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 2000 ВА |

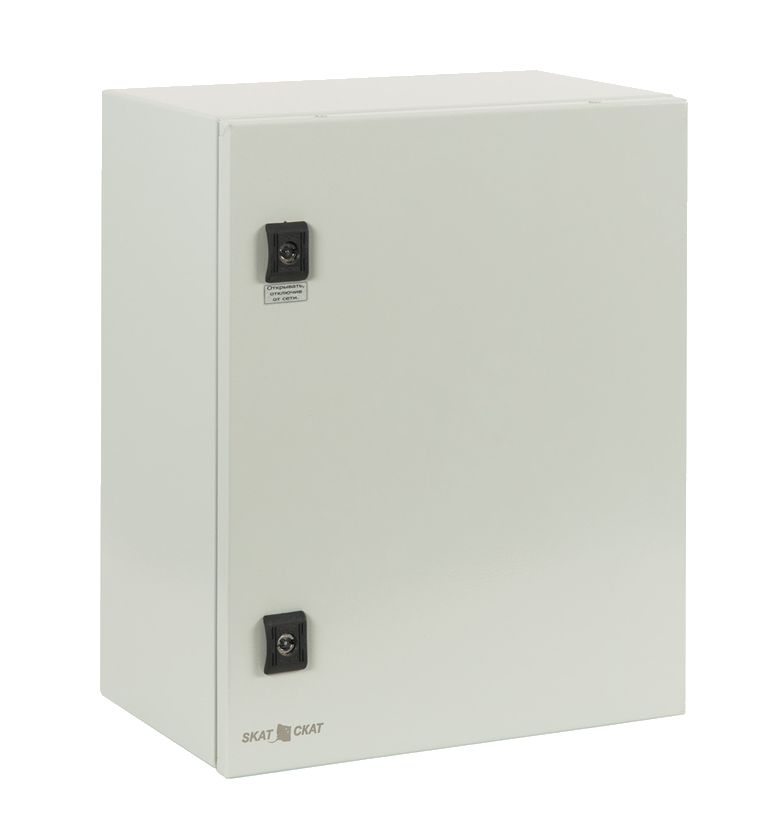

СКАТ ТШ-5425-А-МАрктическое исполнение малого шкафа, нагреватель 60 Вт.
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | не более 400х510х260 мм |
| Масса нетто (брутто) | не более 13,3 (14,3) кг |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 2000 ВА |

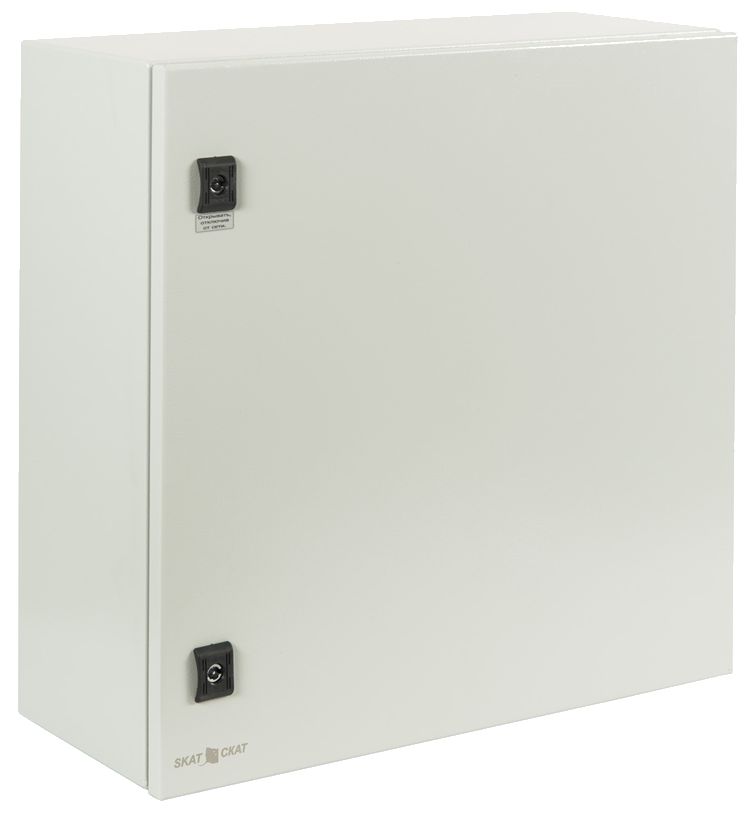

СКАТ ТШ-6625-А-МАрктическое исполнение, нагреватель 100 Вт.
| Нагреватель | 100 Вт |
| Габариты ШхВхГ без упаковки | не более 600х600х250 мм |
| Масса нетто (брутто) | не более 21 (22,5) кг |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 2000 ВА |

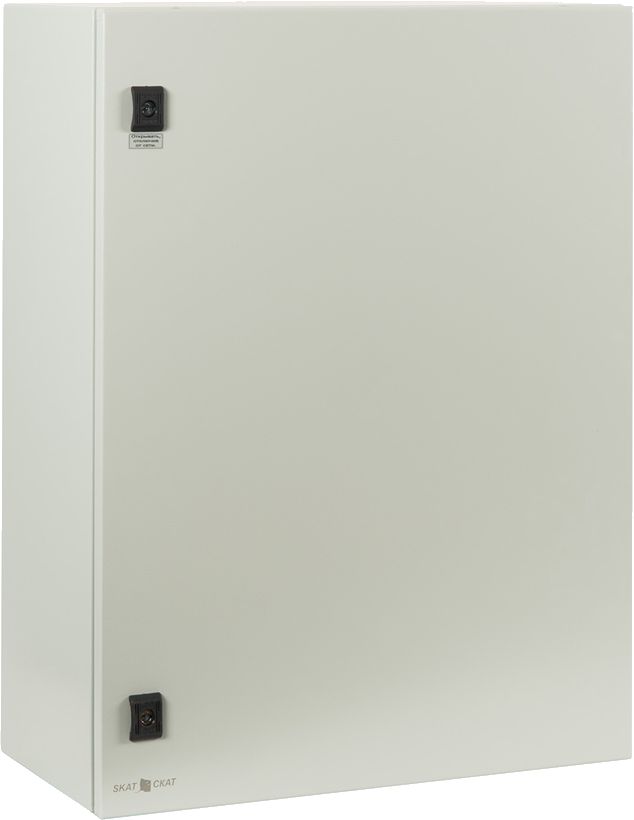

СКАТ ТШ-8630-А-МАрктическое исполнение шкафа 600х800х300 мм, нагреватель 150 Вт.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | не более 600х800х300 мм |
| Масса нетто (брутто) | не более 27 (28) кг |
| Материал | корпус — сталь 1,2 мм, крышка — сталь 1,5 мм |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ТШ-12630-А-МАрктическое исполнение большого шкафа 600х1200х300 мм, нагреватель 150 Вт.
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | не более 600х1200х300 мм |
| Масса нетто (брутто) | не более 39 (40) кг |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP66 |
| УЗИП | защита оборудования до 1000 ВА |

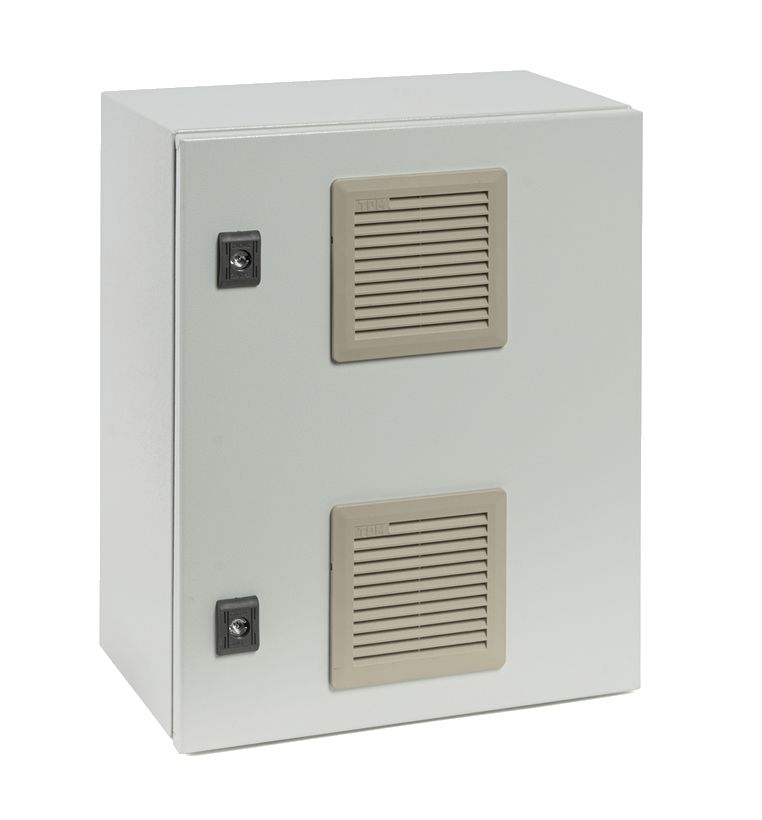

СКАТ ТШ-5425-АВ-ММалый шкаф с вентилятором и нагревателем 60 Вт, до -65 °С.
| Нагреватель | 60 Вт |
| Вентилятор | 230 В, 20 Вт, 55 м3/час |
| Габариты ШхВхГ без упаковки | не более 400х500х250 мм |
| Масса нетто (брутто) | не более 13,3 (14,3) кг |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP54 |
| УЗИП | защита оборудования до 2000 ВА |

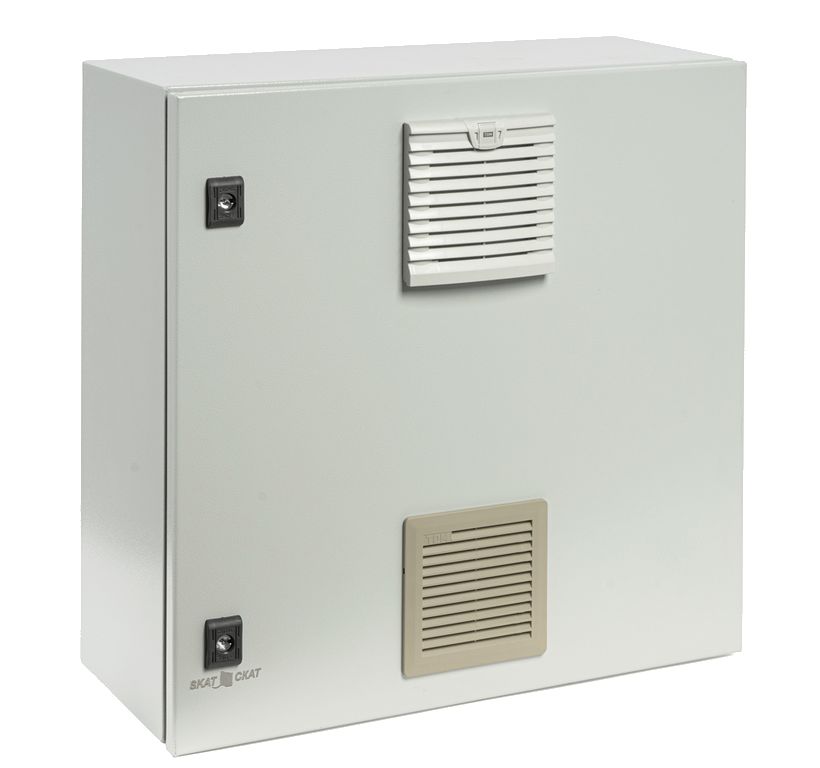

СКАТ ТШ-6625-АВ-МСредний шкаф с вентилятором, нагреватель 100 Вт.
| Нагреватель | 100 Вт |
| Вентилятор | 230 В, 20 Вт, 55 м3/час |
| Габариты ШхВхГ без упаковки | не более 600х600х250 мм |
| Масса нетто (брутто) | не более 21 (22,5) кг |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP54 |
| УЗИП | защита оборудования до 2000 ВА |
СКАТ ТШ-8630-АВ-МШкаф 600х800х300 мм с вентилятором, нагреватель 150 Вт.
| Нагреватель | 150 Вт |
| Вентилятор | 230 В, 20 Вт, 55 м3/час |
| Габариты ШхВхГ без упаковки | не более 600х800х300 мм |
| Масса нетто (брутто) | не более 27 (28) кг |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP54 |
| УЗИП | защита оборудования до 2000 ВА |

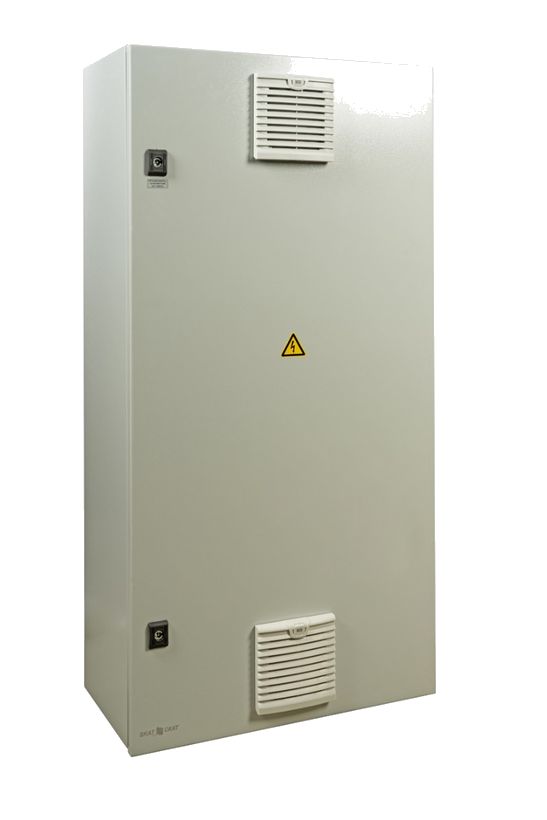

СКАТ ТШ-12630-АВ-МБольшой шкаф 600х1200х300 мм с вентилятором, нагреватель 150 Вт.
| Нагреватель | 150 Вт |
| Вентилятор | 230 В, 20 Вт, 55 м3/час |
| Габариты ШхВхГ без упаковки | не более 600х1200х300 мм |
| Масса нетто (брутто) | не более 40 (41) кг |
| Рабочая температура | -65…+50 °С |
| Климатическое исполнение | УХЛ 1 |
| Степень защиты | IP54 |
| УЗИП | защита оборудования до 2000 ВА |
Как это работает и подключается
- Температуру держит цифровой контроллер температуры (ЦКТ) с датчиком и нагревателем. Режим «H» задаёт температуру включения нагревателя, режим «L» — защиты от холодного пуска: при её достижении нагрузка отключается, а при прогреве включается обратно. Отклонение от заданных значений — 2 °С (например, при H = +10 °С нагреватель включится при +8 °С и выключится при +12 °С).
- Настройка: нажмите одновременно кнопки «+» и «-», на индикаторе появится «H» (если «L» — нажмите обе кнопки ещё раз), затем кнопками «+» и «-» задайте температуру. Через 2–3 секунды значение запоминается. «L» настраивается так же.
- При отключении напряжения сети шкаф после включения сначала измеряет температуру и только потом подключает нагрузку или оставляет её отключённой.
- При температуре выше +70 °С нагрузка отключается и возобновляется при снижении ниже +70 °С; контакты «АВАРИЯ» размыкаются, мигают все светодиоды, кроме «НАГРЕВ». У АВ-М при отключении нагрузки вентилятор продолжает работать.
- У АВ-М есть режимы «O» (тест: «+» включает все подключённые устройства и светодиоды, «-» выключает) и «F» (выбор логики вентилятора: 00 — не включается вместе с нагревателем, 01 — включается).
- Индикаторы: «НАГРУЗКА» горит при подаче питания на нагрузку и мигает при срабатывании защиты от холодного пуска; «НАГРЕВ» горит при включённом нагревателе; у АВ-М есть ещё «ВЕНТИЛЯТОР».
Монтаж
- Место должно позволять свободно, без натяжения, уложить кабели; расстояние от стенок корпуса до стен помещения или соседнего оборудования — не менее 10–15 см.
- Просверлите отверстия на фланце (низ корпуса) под кабели, поставьте кабельные вводы (в комплект не входят). Закрепите на задней стенке кронштейны для настенного крепления из комплекта, разметьте и закрепите шкаф вертикально так, чтобы вводы были внизу. В комплект АВ-М входят ещё кронштейны для крепления на опору.
- Подключайте при отключённом сетевом напряжении и открытой дверце: убедитесь, что автомат выключен; заземление — на клемму Е (ЗЕМЛЯ) колодки «ВХОД»; сетевые N и L — на автомат с соблюдением фазировки; нагрузку — на колодку «ВЫХОД».
- Многожильные провода оконцуйте втулочными наконечниками (входят в комплект), жгуты зафиксируйте стяжками и не допускайте их контакта с нагревателем. Дополнительное оборудование ставится на DIN-рейки; нагрев от него не должен влиять на выносной датчик температуры.
- Тамперный переключатель при необходимости устанавливается на специальный кронштейн комплектным крепежом.
- После монтажа проверьте подключения и заземление, подайте сеть, включите автомат, убедитесь в наличии напряжения на подключённых устройствах, закройте дверцу и заприте на замок (дверца запирается на два замка).
Примеры
Уличный шкаф для охранно-пожарного и коммутационного оборудования
РЭ называет назначение: размещение охранно-пожарного, промышленного, коммутационного и другого оборудования с защитой от вредных атмосферных воздействий и перепадов температуры; круглосуточная работа на открытом воздухе и в помещениях с повышенной влажностью, пылью и вредными веществами.
Север и сильные морозы
Исполнения А-М и АВ-М рассчитаны на температуру до -65 °С и имеют климатическое исполнение УХЛ 1; базовые М — до -45 °С.
Шкаф с охлаждением
В исполнениях АВ-М добавлен вентилятор: он включается при температуре в шкафу выше +30 °С, а по настройке «F» может работать и вместе с нагревателем, ускоряя распространение тёплого воздуха.
Сигнал об аварии и вскрытии шкафа
Клеммы «АВАРИЯ» (сухой контакт) размыкаются при температуре выше +70 °С или неисправности датчика; в комплекте есть тамперный переключатель для сообщения о вскрытии шкафа.
Частые вопросы
Чем ТШ-…-М отличается от СКАТ ШТ?
В РЭ ТШ-М указана степень защиты IP66 и размеры, отличающиеся от ШТ (например, ТШ-5425-М 400х500х250 мм, у ШТ-5425 — 400х510х260 мм). Это отдельные руководства с другими характеристиками; соответствие моделей ТШ и ШТ в РЭ не прописано.
Что в комплекте?
Термошкаф, тамперный переключатель с крепежом, кронштейны для настенного крепления, ключ от замка, три трубчатых наконечника E1008, четыре заглушки крепёжных отверстий, РЭ и тара. В модели ТШ-5425-М также компенсатор давления; у АВ-М — ещё кронштейны для крепления на опору.
Что значит буква в обозначении?
РЭ расшифровки не даёт. По характеристикам: А — расширенный температурный диапазон до -65 °С с климатическим исполнением УХЛ 1, АВ — то же плюс вентилятор.
Нюансы и грабли
- Эксплуатация без защитного заземления запрещена. К шкафу подведено опасное для жизни напряжение 220 В; монтаж, демонтаж и ремонт — при полном отключении от сети.
- Ток нагрузки на клеммах шкафа не должен превышать 5 А; УЗИП рассчитан на защиту оборудования до 1000 ВА в исполнениях М, 12630-А-М и до 2000 ВА в остальных А-М и АВ-М — не путайте.
- У ТШ-АВ-М в списке возможностей указана степень защиты IP55, а в таблице характеристик и описании корпуса — IP54. Ориентируйтесь на таблицу, IP54, и не рассчитывайте на герметичность уровня IP66, как у М и А-М.
- Для корректной работы по РЭ ТШ-5425-М температура включения нагревателя должна быть выше температуры защиты от холодного пуска не менее чем на 5 °С; в РЭ ТШ-5425-АВ-М требование сформулировано просто как «больше».
- Габариты в упаковке в извлечённом тексте РЭ искажены (например, «615хх615x275»), поэтому в карточку не вошли — берите их с этикетки или из паспорта.
- Гарантия 5 лет, срок службы 10 лет.
Документация
- Бастион — РЭ СКАТ ТШ-5425-М
- Бастион — РЭ СКАТ ТШ-6625-М, ТШ-8630-М, ТШ-12630-М bastion-skat-ts-8630-m, bastion-skat-ts-12630-m
- Бастион — РЭ СКАТ ТШ-3415-А-М, ТШ-5425-А-М, ТШ-6625-А-М, ТШ-8630-А-М, ТШ-12630-А-М bastion-skat-ts-5425-a-m, bastion-skat-ts-6625-a-m, bastion-skat-ts-8630-a-m, bastion-skat-ts-12630-a-m
- Бастион — РЭ СКАТ ТШ-5425-АВ-М, ТШ-6625-АВ-М, ТШ-8630-АВ-М, ТШ-12630-АВ-М bastion-skat-ts-6625-av-m, bastion-skat-ts-8630-av-m, bastion-skat-ts-12630-ab-m
