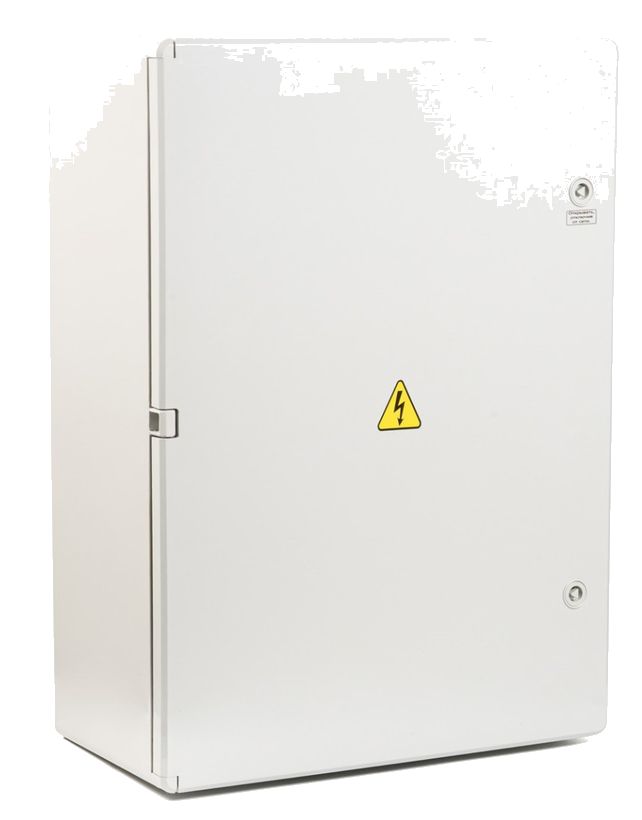

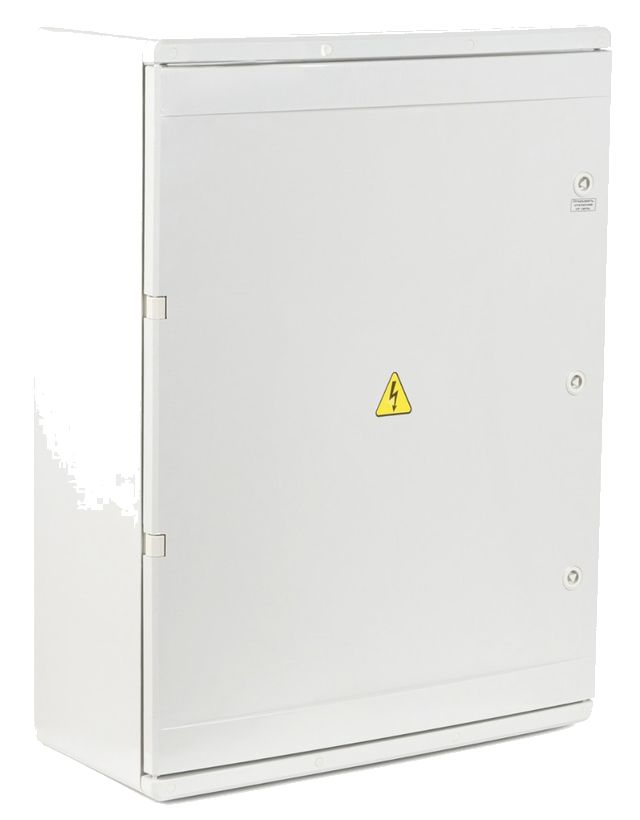

СКАТ ТШ-5424-П, ТШ-7525-П, ТШ-8626-П — пластиковые настенные термошкафы с обогревом, IP65
Настенные термошкафы из ударопрочного ABS-пластика IP65 с нагревателем, цифровым контроллером температуры, УЗИП и автоматом: 400х500х240, 500х700х250 и 600х800х260 мм.
Модели семейства
| Питание | ~220 В, 50 Гц, пределы 170…250 В |
| Максимальный ток нагрузки | не более 5 А |
| Нагреватель | 230 В |
| Температура включения нагревателя (режим «H») | -20…+15 °С |
| Температура отключения нагрузки по охлаждению (режим «L») | -30…+5 °С |
| Отключение нагрузки по перегреву | +70 °С |
| Точность установки температуры | ±2 °С |
| Клеммная колодка «АВАРИЯ» | сухой контакт, не более 60 В и 50 мА |
| Материал | ударопрочный ABS-пластик |
| Рабочая температура | -45…+50 °С |
| Степень защиты | IP65 (устойчивость к ударам IK10) |
| УЗИП | защита оборудования до 2000 ВА |
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | не более 400х500х240 мм |
| Масса нетто (брутто) | не более 5,7 (6,7) кг |
| Нагреватель | 60 Вт |
| Габариты ШхВхГ без упаковки | не более 500х700х250 мм |
| Масса нетто (брутто) | не более 6,7 (7,7) кг |
| Нагреватель | 150 Вт |
| Габариты ШхВхГ без упаковки | не более 600х800х260 мм |
| Масса нетто (брутто) | не более 10,0 (11,0) кг |
Как это работает и подключается
- Температуру держит цифровой контроллер температуры (ЦКТ) с датчиком и нагревателем. Режим «H» задаёт температуру включения нагревателя, режим «L» — защиты от холодного пуска (нагрузка при её достижении отключается). Отклонение от заданных значений — 2 °С.
- Настройка: одновременно нажмите «+» и «-», на индикаторе появится «H» (если «L» — нажмите обе кнопки ещё раз), затем кнопками «+» и «-» задайте температуру; через 2–3 секунды значение запоминается. «L» настраивается так же.
- Шкаф изнутри изолирован слоем утеплителя; при открытой дверце на DIN-рейке доступны контроллер, автоматический выключатель и клеммные колодки «ВХОД» и «ВЫХОД» ~220 В.
- При температуре выше +70 °С нагрузка отключается и возобновляется при снижении ниже +70 °С; контакты «АВАРИЯ» размыкаются.
Монтаж
- Температура корпуса обогревателя во время работы превышает 70 °С: аппаратуру и кабели монтируйте не ближе 3 см от обогревателя.
- Расстояние от стенок корпуса до стен помещения или соседнего оборудования — не менее 10–15 см. Просверлите отверстия на фланце (низ корпуса) под кабели, поставьте кабельные вводы (в комплект не входят), закрепите кронштейны на задней стенке и повесьте шкаф вертикально вводами вниз.
- Подключение — при отключённом сетевом напряжении и открытой дверце: автомат выключен; заземление на клемму Е (ЗЕМЛЯ) колодки «ВХОД»; сетевые N и L — на автомат с соблюдением фазировки; нагрузка — на колодку «ВЫХОД».
- Многожильные провода оконцуйте втулочными наконечниками (из комплекта), жгуты зафиксируйте стяжками, избегая контакта с нагревателем. Нагрев от дополнительного оборудования не должен влиять на выносной датчик температуры.
- Тамперный переключатель — на специальный кронштейн комплектным крепежом. После проверки подключений подайте сеть, включите автомат, закройте дверцу и заприте на замок (замка два, ключей в комплекте два).
Примеры
РЭ называет назначение — размещение охранно-пожарного, промышленного, коммутационного и другого оборудования с защитой от вредных атмосферных воздействий и перепадов температуры; круглосуточная работа на открытом воздухе и в помещениях с повышенной влажностью, пылью и вредными веществами. Пластик даёт малую массу по сравнению со стальными ТШ-М.
Клеммы «АВАРИЯ» (сухой контакт) размыкаются при температуре выше +70 °С или неисправности датчика; в комплекте есть тамперный переключатель для сообщения о вскрытии.
Частые вопросы
Чем ТШ-П отличается от стальных ТШ-М?
Материал — ударопрочный ABS-пластик, степень защиты IP65 (у ТШ-М — IP66). Рабочая температура -45…+50 °С.
Что в комплекте?
Термошкаф, тамперный переключатель с крепежом, кронштейны для настенного крепления с крепежом, два ключа от замка, три трубчатых наконечника E1008, РЭ и тара.
Нюансы и грабли
- Эксплуатация без защитного заземления запрещена. Установку, демонтаж и ремонт выполняйте при полном отключении от сети 220 В.
- Ток подключаемых устройств не должен превышать 5 А.
- Гарантия 5 лет, срок службы 10 лет.
Документация
- Бастион — РЭ СКАТ ТШ-5424-П
- Бастион — РЭ СКАТ ТШ-7525-П, ТШ-8626-П bastion-skat-ts-8626-p
