SKAT-UPS 10–40-3/3-ON — трёхфазные on-line ИБП 10, 15, 20, 30 и 40 кВА
Напольные on-line ИБП с двойным преобразованием: три фазы на входе и выходе, 380/400/415 В, внешние АКБ 12 В, сервисный байпас, режим ECO, параллельная работа.
Модели семейства
Общие данныеОбщее для всей серии 3/3-ON по РЭ.
| Тип ИБП | on-line, двойное преобразование, три фазы на входе и на выходе; время переключения между режимами 0 мс |
| Номинальное напряжение | 380 В заводская установка, пользователь выбирает 380/400/415 В; частота 50 Гц |
| Диапазон входной частоты без перехода на АКБ | 40…70 Гц при 100% нагрузки |
| Входной коэффициент мощности | не менее 0,99; THDi не более 3% |
| Режимы | «ОСНОВНОЙ», «ECO», «РЕЗЕРВ», «БАЙПАС» и «СЕРВИСНЫЙ БАЙПАС» |
| АКБ | герметичные свинцово-кислотные 12 В, внешние, в комплект не входят; рекомендуемая ёмкость от 40 Ач |
| Перегрузка в режиме «ОСНОВНОЙ» | 103–125% — 10 мин, 125–150% — 1 мин, свыше 150% — немедленно переход на «БАЙПАС» |
| Интерфейсы | RS-232, USB, RS485 (RJ45), два слота для плат (релейная, SNMP), разъём EPO, «сухой контакт» |
| Корпус | напольный TOWER на четырёх колёсных опорах, IP20, 0…+40 °C |
SKAT-UPS 10-3/3-ON10 000 ВА / 9000 Вт; АКБ 16, 18 или 20 шт., ток заряда не более 14 А.
| Полная / активная мощность | 10000 ВА / 9000 Вт |
| Входное напряжение без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В), заводская установка 16 шт. |
| Ток заряда АКБ | не более 14 А |
| КПД | не менее 93,5% |
| Автомат байпаса | 20 А |
| Габариты без упаковки (ШхВхГ) | 250х655х608 мм |
| Масса нетто (брутто) | 57 (70) кг |

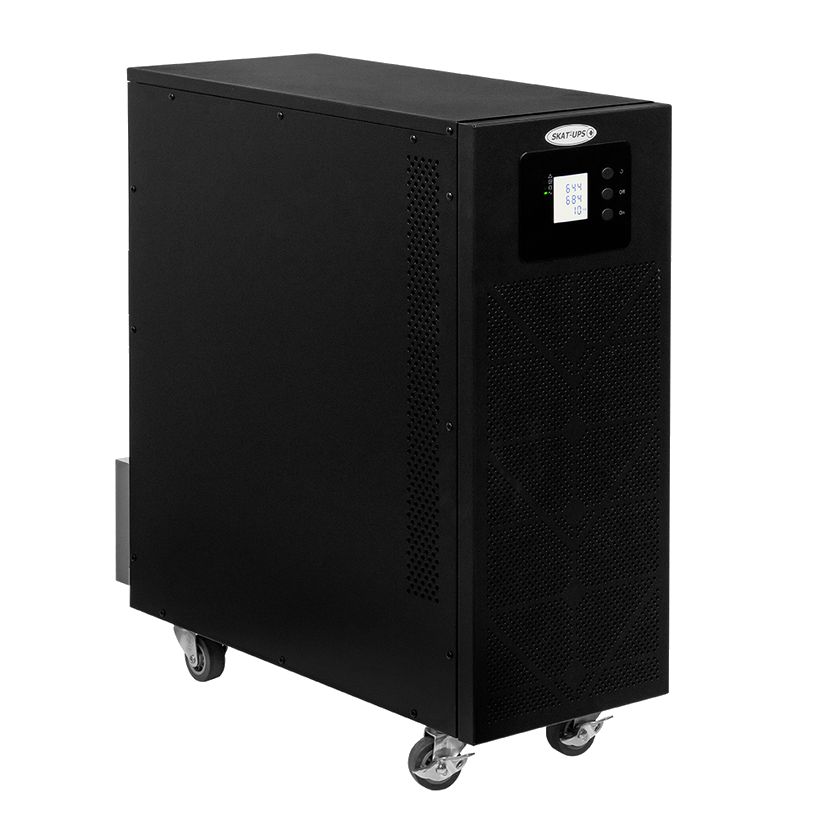

SKAT-UPS 15-3/3-ON15 000 ВА / 13 500 Вт; АКБ 16, 18 или 20 шт., ток заряда не более 16 А.
| Полная / активная мощность | 15000 ВА / 13500 Вт |
| Входное напряжение без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В), заводская установка 16 шт. |
| Ток заряда АКБ | не более 16 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 32 А |
| Габариты без упаковки (ШхВхГ) | 250х655х608 мм |
| Масса нетто (брутто) | 57 (70) кг |
SKAT-UPS 20-3/3-ON20 000 ВА / 18 000 Вт; АКБ 16, 18 или 20 шт., ток заряда не более 18 А.
| Полная / активная мощность | 20000 ВА / 18000 Вт |
| Входное напряжение без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В) |
| Ток заряда АКБ | не более 18 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 40 А |
| Габариты без упаковки (ШхВхГ) | 250х655х608 мм |
| Масса нетто (брутто) | 40 (52) кг |
SKAT-UPS 30-3/3-ON30 000 ВА / 27 000 Вт; АКБ 16, 18 или 20 шт., ток заряда не более 20 А.
| Полная / активная мощность | 30000 ВА / 27000 Вт |
| Входное напряжение без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В) |
| Ток заряда АКБ | не более 20 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 63 А |
| Габариты без упаковки (ШхВхГ) | 250х655х608 мм |
| Масса нетто (брутто) | 43 (55) кг |
SKAT-UPS 40-3/3-ON40 000 ВА / 36 000 Вт; АКБ от 32 до 40 шт., ток заряда не более 20 А.
| Полная / активная мощность | 40000 ВА / 36000 Вт |
| Входное напряжение без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Количество АКБ 12 В | 32 (±192 В), 34 (±204 В), 36 (±216 В), 38 (±228 В) или 40 (±240 В), заводская установка 32 шт. |
| Ток заряда АКБ | не более 20 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 80 А |
| Габариты без упаковки (ШхВхГ) | 250х655х608 мм |
| Масса нетто (брутто) | 46 (58) кг |
Как это работает и подключается
- Режим «ОСНОВНОЙ»: инвертор питает нагрузку, АКБ заряжается в три этапа. «ECO»: при сети в пределах номинального диапазона нагрузка питается напрямую от сети, инвертор в ожидании, при выходе напряжения за границы мгновенно включается инвертор.
- В «БАЙПАС» ИБП переходит при перегрузке и при выключении кнопкой Off на сетевом питании. Для обслуживания есть «СЕРВИСНЫЙ БАЙПАС» — ручной выключатель под защитной крышкой на задней панели.
- Холодный старт без сети допускается, в том числе при полной нагрузке, если АКБ исправна и заряжена. При падении заряда АКБ ниже 10% от номинальной ёмкости ИБП отключает выход, защищая батарею от глубокого разряда.
- На передней панели ЖК-дисплей (17 страниц: напряжения и частота по фазам, АКБ, время резерва, нагрузка по фазам, температура, версия ПО, код аварии), светодиоды «ВНИМАНИЕ!», «БАЙПАС», «АКБ», «ИНВЕРТОР» и кнопки On, Off, прокрутка.
- Количество и ёмкость АКБ, выходное напряжение и ECO настраиваются с панели или с ПК по USB в программе Muser4000 (скорость 9600, протокол HIP).
Монтаж
- Ставить в закрытом помещении с хорошей вентиляцией на ровную твёрдую поверхность, вдали от воды, горючих и химически активных веществ и пыли; от передней стенки оставить не менее 100 см, от задней не менее 80 см. Предусмотреть защиту корпуса от прямых солнечных лучей.
- После установки зафиксировать стопорами колёсные опоры. Если ИБП хранился на холоде, перед включением выдержать не менее двух часов — внутри возможна конденсация.
- АКБ собирается из двух групп (положительной и отрицательной) с одинаковым числом батарей 12 В; перемычки АКБ в комплект не входят, на них надевают пыльники. Между АКБ и ИБП обязателен трёхполюсный DC-автомат SF рядом с АКБ, с током гарантированного расцепления не менее 10 кА. Включать SF только после монтажа всех перемычек и подключения АКБ к клеммам.
- Сечения по РЭ, не менее: для 10-3/3-ON сеть 4 мм2, нагрузка 4 мм2, заземление 4 мм2, АКБ 10 мм2; для 15-3/3-ON сеть 6 мм2, нагрузка 6 мм2, заземление 6 мм2, АКБ 16 мм2; для 20-3/3-ON сеть, нагрузка и заземление 10 мм2, АКБ 25 мм2; для 30-3/3-ON и 40-3/3-ON сеть, нагрузка и заземление 16 мм2, АКБ 35 мм2.
- Подключать при выключенных автоматах на задней стенке: сначала провод защитного заземления, затем фазные и нулевые провода сети (Vin-A, Vin-B, Vin-C, Vin-N) и нагрузки (Vout-A, Vout-B, Vout-C, Vout-N) с соблюдением фазировки. Провода EPO — от 0,5 до 4 мм2, рекомендуется 1,0 мм2.
- Параллельная система: все ИБП на один источник сети, одинаковой мощности, выходы на общую шину через внешние выходные выключатели, кабели одинакового сечения и длины. Общая группа АКБ допустима только в параллельном режиме.
Примеры
Питание серверной или узла связи от трёхфазной сети
РЭ называет сферу применения: сетевое оборудование, файловые серверы, вычислительные сети, средства связи, оборудование вычислительных и телекоммуникационных залов, системы управления технологическими процессами.
Резервирование или наращивание мощности
ИБП одной модели и одинаковой мощности соединяют параллельно через встроенный параллельный контроллер: нагрузка делится между ними, а при отказе одного распределяется между исправными.
Работа от дизель-генератора
Питание от генератора поддерживается. РЭ рекомендует генератор вдвое мощнее ИБП и подключать ИБП после запуска генератора и стабилизации его выходной мощности.
Частые вопросы
Сколько АКБ нужно и какой ёмкости?
Для 10, 15, 20 и 30 кВА — 16, 18 или 20 батарей по 12 В, для 40 кВА — от 32 до 40 батарей. Рекомендуемая ёмкость от 40 Ач. АКБ в комплект не входят.
Можно ли включить ИБП без сетевого напряжения?
Да, холодный старт поддерживается при исправной заряженной АКБ, в том числе при полной нагрузке.
Работает ли ИБП от генератора?
Да, питание от генератора поддерживается; режим ECO при работе от генератора не рекомендуется.
Нюансы и грабли
- При первом включении проверьте на дисплее число и ёмкость батарей: для 10-3/3-ON заводская установка — 16 шт. и 65 Ач, для 40-3/3-ON — 32 шт. Если батарей 18 или 20, настройка меняется в режиме «БАЙПАС».
- Для полного выключения сначала отключают сеть, затем АКБ. Выключенный ИБП с подключённой АКБ продолжает её разряжать — перед долгим хранением АКБ отключают.
- Порядок переключения на сервисный байпас и обратно строго по РЭ: нарушение последовательности может вывести ИБП из строя. В сервисном байпасе нагрузка не защищена от сбоев сети.
- Выше +40 °C на каждые 5 °C нагрузку надо снижать на 12%, выше 50 °C эксплуатация запрещена. Над уровнем моря выше 1500 м мощность тоже снижается (в РЭ — таблица коэффициентов).
- Работа без защитного заземления запрещена; нельзя ставить ИБП на открытых площадках и во взрывоопасной или химически активной среде.
- В параллельную систему РЭ допускает от двух до четырёх ИБП одной модели.
- Таблицы РЭ разных моделей различаются: у 10 и 15 кВА масса 57 (70) кг, у 20, 30 и 40 кВА — 40, 43 и 46 кг при одинаковых габаритах 250х655х608; при заказе и проектировании сверяйтесь с РЭ на конкретную модель.
- Режим ECO не рекомендуется при работе от генератора.
