SKAT-UPS 3/3 — трёхфазные on-line ИБП 10, 15, 20, 30 и 40 кВА
Трёхфазные ИБП с двойным преобразованием, вход и выход 380/400/415 В, внешние АКБ 12 В. Параллельная работа до четырёх устройств, сервисный байпас, режим ECO.
Модели семейства
Общие данныеОбщие параметры серии по РЭ.
| Тип ИБП | on-line, двойное преобразование, три фазы на входе и на выходе |
| Номинальное напряжение | 380 В по умолчанию, настраивается 380/400/415 В; частота 50 Гц |
| Время переключения между режимами | 0 мс (по РЭ SKAT-UPS 10-3/3) |
| Входной коэффициент мощности | не менее 0,99 |
| Выходной коэффициент мощности | не менее 0,9 |
| АКБ | свинцово-кислотные необслуживаемые 12 В, в комплект не входят |
| Интерфейсы | RS-232, USB, RS485 (RJ45), два слота для коммуникационных плат (реле, SNMP), разъём EPO, «сухой контакт» |
| Степень защиты | IP20 |
| Условия эксплуатации | 0…+40 °C, влажность не более 90% без конденсации |
SKAT-UPS 10-3/310 000 ВА / 9000 Вт, АКБ 16, 18 или 20 шт., ток заряда не более 14 А.
| Полная / активная мощность | 10000 ВА / 9000 Вт |
| Диапазон входного напряжения без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Диапазон входной частоты без перехода на АКБ | 40…70 Гц |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В), заводская установка — 16 шт. |
| Рекомендуемая ёмкость АКБ | от 40 Ач |
| Ток заряда АКБ | не более 14 А (по таблице; в тексте РЭ о настройке — 10 А) |
| Автомат АКБ (SF) | 63 А |
| Габариты без упаковки (ШхГхВ) | 250х608х655 мм |
| Масса нетто (брутто) | 57 (70) кг |

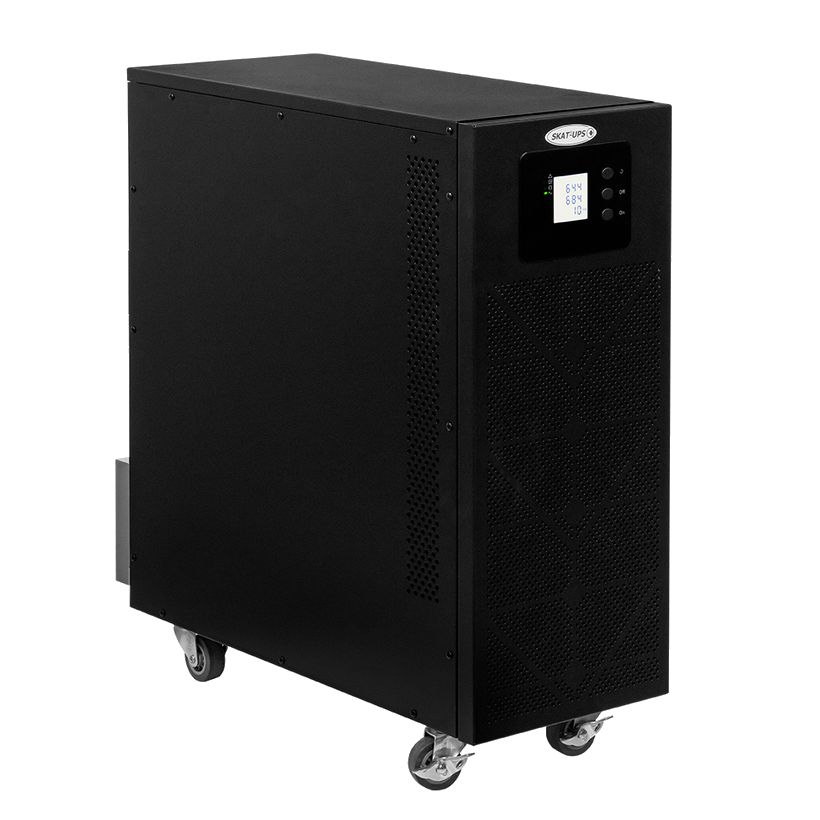

SKAT-UPS 15-3/315 000 ВА / 13 500 Вт, АКБ 16, 18 или 20 шт., ток заряда не более 14 А.
| Полная / активная мощность | 15000 ВА / 13500 Вт |
| Диапазон входного напряжения без перехода на АКБ | 305…478 В при 100% нагрузки, 208…478 В при 50% нагрузки |
| Диапазон входной частоты без перехода на АКБ | 40…70 Гц |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В), заводская установка — 16 шт. |
| Рекомендуемая ёмкость АКБ | от 40 Ач |
| Ток заряда АКБ | не более 14 А |
| Автомат байпаса | 32 А |
| Габариты без упаковки (ШхГхВ) | 250х608х655 мм |
| Масса нетто (брутто) | 57 (70) кг |
SKAT-UPS 20-3/320 000 ВА / 18 000 Вт, АКБ 16, 18 или 20 шт., ток заряда не более 10 А.
| Полная / активная мощность | 20000 ВА / 18000 Вт |
| Диапазон входного напряжения без перехода на АКБ | 208…478 В при 100% нагрузки |
| Диапазон входной частоты без перехода на АКБ | 45…55 Гц |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В) |
| Рекомендуемая ёмкость АКБ | от 40 Ач |
| Ток заряда АКБ | не более 10 А |
| Автомат АКБ (SF) | 125 А |
| Автомат байпаса | 40 А |
| Габариты без упаковки (ШхГхВ) | 250х828х868 мм |
| Масса нетто (брутто) | 64 (77) кг |
SKAT-UPS 30-3/330 000 ВА / 27 000 Вт, АКБ 16, 18 или 20 шт., ток заряда не более 10 А.
| Полная / активная мощность | 30000 ВА / 27000 Вт |
| Диапазон входного напряжения без перехода на АКБ | 208…478 В при 100% нагрузки |
| Диапазон входной частоты без перехода на АКБ | 45…55 Гц |
| Количество АКБ 12 В | 16 (±96 В), 18 (±108 В) или 20 (±120 В) |
| Рекомендуемая ёмкость АКБ | от 40 Ач |
| Ток заряда АКБ | не более 10 А |
| Автомат АКБ (SF) | 160 А |
| Автомат байпаса | 63 А |
| Габариты без упаковки (ШхГхВ) | 250х828х868 мм |
| Масса нетто (брутто) | 56 (69) кг |
SKAT-UPS 40-3/340 000 ВА / 36 000 Вт, АКБ от 32 до 40 шт., ток заряда не более 10 А.
| Полная / активная мощность | 40000 ВА / 36000 Вт |
| Диапазон входного напряжения без перехода на АКБ | 208…478 В при 100% нагрузки |
| Диапазон входной частоты без перехода на АКБ | 45…55 Гц |
| Количество АКБ 12 В | 32 (±192 В), 34 (±204 В), 36 (±216 В), 38 (±228 В) или 40 (±240 В) |
| Рекомендуемая ёмкость АКБ | от 40 Ач |
| Ток заряда АКБ | не более 10 А |
| Автомат АКБ (SF) | 250 А |
| Автомат байпаса | 80 А |
| Габариты без упаковки (ШхГхВ) | 250х828х868 мм |
| Масса нетто (брутто) | 57 (70) кг |
Как это работает и подключается
- Режимы: «ОСНОВНОЙ» (инвертор питает нагрузку, АКБ заряжается), «ECO» (нагрузка питается напрямую от сети в обход инвертора), «РЕЗЕРВ» (питание от АКБ), «БАЙПАС» и «СЕРВИСНЫЙ БАЙПАС».
- При снижении заряда АКБ ниже 10% от номинальной ёмкости ИБП отключает выходное напряжение, защищая АКБ от глубокого разряда.
- Холодный старт без сети допускается: включить автомат АКБ (SF), подождать около 30 секунд, включить выходной автомат и кнопку On.
- На передней панели ЖК-дисплей с несколькими страницами (входные и выходные напряжения по фазам, токи АКБ, время резерва, нагрузка по фазам, температура, коды аварий) и светодиоды «ВНИМАНИЕ!», «БАЙПАС», «АКБ», «ИНВЕРТОР».
- Параметры (число и ёмкость АКБ, выходное напряжение, ECO) настраиваются с панели или с ПК по USB; для мониторинга и настройки РЭ описывает программу Muser4000 (скорость 9600, протокол HIP).
Монтаж
- Ставить в закрытом помещении с хорошей вентиляцией на ровную горизонтальную поверхность, вдали от воды, горючих и химически активных веществ, пыли. Свободное место не менее 100 см спереди и не менее 80 см сзади (по РЭ 10-3/3; в РЭ остальных исполнений спереди также не менее 100 см).
- После установки зафиксировать стопорами четыре колёсные опоры. Если ИБП хранился на холоде, перед включением выждать не менее двух часов — возможна конденсация влаги.
- АКБ собирается из двух групп (положительной и отрицательной) одинакового количества батарей 12 В последовательно, перемычки АКБ в комплект не входят, на них надевают пыльники. Между АКБ и ИБП обязателен автомат постоянного тока SF. Включать SF только после монтажа всех перемычек и подключения АКБ к клеммам.
- Сечение проводов по РЭ: питающая сеть в двойной изоляции — 10-3/3 не менее 4 мм2; 15-3/3 не менее 6 мм2; 20-3/3 не менее 8 мм2; 30-3/3 не менее 12 мм2; 40-3/3 не менее 16 мм2. Для 10-3/3 нагрузка и АКБ — не менее 10 мм2, для 15-3/3 АКБ не менее 16 мм2, нагрузка и заземление не менее 6 мм2.
- Подключать при выключенных автоматах на задней стенке: заземление, затем фазные и нулевые провода сети и нагрузки с соблюдением фазировки; провода EPO — сечением не менее 0,5 мм2 и не более 4 мм2, рекомендуется 1,0 мм2.
- Параллельная система: все ИБП на один источник сети, одинаковой мощности, выходы на одну общую шину, кабели одинаковых сечения и длины. Режим Parallel и уникальный идентификатор каждому ИБП задают до соединения кабелями — на время настройки кабели параллельных портов должны быть отключены.
- Перед эксплуатацией от АКБ рекомендуется зарядить её 10…12 часов в режиме «ОСНОВНОЙ».
Примеры
Питание серверной или узла связи от трёхфазной сети
РЭ называет назначение — питание сетевого оборудования, файловых серверов, вычислительных сетей, средств связи и телекоммуникационных залов трёхфазным напряжением 380 В.
Резервирование или наращивание мощности
От двух до четырёх одинаковых ИБП объединяются в параллельную систему: нагрузка делится между ними, а при отказе одного перераспределяется на исправные. Устройства соединяют в «кольцо» через параллельные порты.
Работа от дизель-генератора
ИБП допускает питание от генератора; РЭ рекомендует генератор мощностью вдвое больше мощности ИБП и подключать ИБП после запуска генератора и стабилизации его выходной мощности.
Частые вопросы
Сколько АКБ нужно и какой ёмкости?
Для 10, 15, 20 и 30 кВА — 16, 18 или 20 батарей по 12 В, для 40 кВА — от 32 до 40 батарей; рекомендуемая ёмкость от 40 Ач. АКБ в комплект не входят.
Можно ли включить ИБП без сетевого напряжения?
Да, холодный пуск поддерживается: нужна исправная заряженная АКБ; нажимать On не раньше чем через 30 секунд после включения автомата АКБ.
Сколько ИБП можно соединить параллельно?
От двух до четырёх штук одинаковой мощности.
Нюансы и грабли
- При первом включении обязательно проверить на дисплее количество и ёмкость батарей: заводская установка — 16 шт. и 65 Ач (для 10-3/3). Если батарей 18 или 20, настройка меняется в режиме «БАЙПАС».
- Для полного выключения сначала отключают сеть, затем АКБ. Выключенный ИБП с подключённой АКБ продолжает её разряжать — перед длительным хранением АКБ отключают.
- Переключение на сервисный байпас и обратно нужно делать строго по последовательности из РЭ: нарушение порядка может вывести ИБП из строя. В режиме сервисного байпаса нагрузка не защищена от сбоев сети.
- Режим ECO не рекомендуется при работе от генератора.
- Мощность падает с температурой: при работе выше +40 °C на каждые 5 °C нагрузку надо уменьшать на 12%, выше 50 °C эксплуатация запрещена.
- Таблицы РЭ разных исполнений заметно различаются по входной частоте, перегрузочной способности и массе, а габариты и масса 15-3/3 совпадают с 10-3/3, поэтому при проектировании и заказе сверяйтесь с документом на конкретную модель.
- Работа без защитного заземления запрещена; ИБП нельзя использовать на открытых площадках, во взрывоопасной или химически активной среде.
