SKAT-UPS 3/3-ON-20х9 — трёхфазные on-line ИБП 10–40 кВА со встроенными АКБ 12 В / 9 Ач
Трёхфазные on-line ИБП 10–40 кВА: батареи 12 В / 9 Ач уже внутри корпуса, при необходимости подключаются внешние АКБ. Вход и выход 380/400/415 В, параллельная работа.
Модели семейства
Общие данныеОбщее для всех исполнений по РЭ.
| Тип ИБП | on-line, двойное преобразование, трёхфазный вход и трёхфазный выход (3Ph+N+PE) |
| Номинальное напряжение | 380 В заводская установка, пользователь выбирает 380/400/415 В; частота 50/60 Гц |
| Входное напряжение без перехода на АКБ | 265…478 В при 100% нагрузки, 208…478 В при 50% нагрузки; частота 40…70 Гц |
| Входной коэффициент мощности | не менее 0,99; THDi не более 3% |
| Выходной коэффициент мощности | не менее 0,9/1,0 |
| Точность выходного напряжения | ±1% при нагрузке 0…100% |
| АКБ | герметичные свинцово-кислотные 12 В, 9 Ач — внутри корпуса; возможно подключение внешних батарей |
| Перегрузка в режиме «ОСНОВНОЙ» | 103–110% — 60 мин, 110–125% — 10 мин, 125–150% — 1 мин, свыше 150% — немедленно |
| Корпус | 250х868х900 мм (ШхВхГ), напольный, четыре колёсные опоры; IP20, 0…+40 °C, влажность до 95% |
| Интерфейсы | RS-232, USB, RS-485, интеллектуальный слот для SNMP- или релейного модуля, разъём EPO, «сухой контакт» |
SKAT-UPS 10-3/3-ON-20х910 000 ВА / 9000 Вт, одна группа из 20 внутренних батарей (±120 В).
| Полная / активная мощность | 10000 ВА / 9000 Вт |
| Внутренние АКБ | 20 шт. 12 В / 9 Ач (±120 В) |
| Ток заряда АКБ | не более 1,35 А |
| КПД | не менее 93,5% |
| Автомат байпаса | 20 А |
| Масса нетто (брутто) | 110 (131) кг |

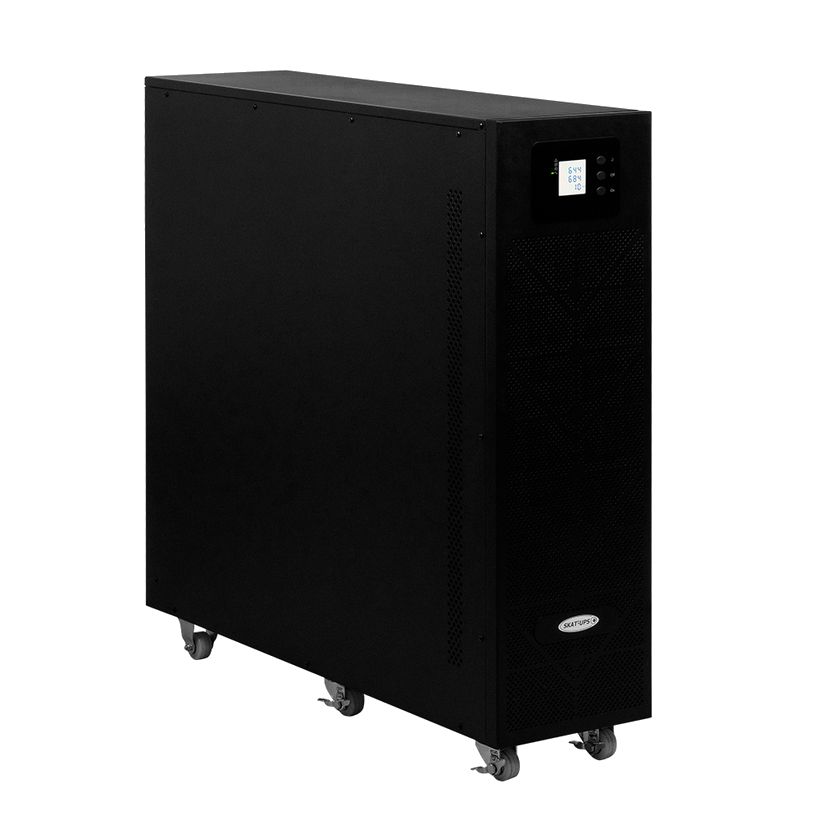

SKAT-UPS 10-3/3-ON-2х(20х9)10 000 ВА / 9000 Вт, две группы по 20 внутренних батарей (±120 В).
| Полная / активная мощность | 10000 ВА / 9000 Вт |
| Внутренние АКБ | 2 группы по 20 шт. 12 В / 9 Ач (±120 В) |
| КПД | не менее 94,5% |
| Масса нетто (брутто) | 160 (181) кг |
SKAT-UPS 15-3/3-ON-2х(20х9)15 000 ВА / 13 500 Вт, две группы по 20 внутренних батарей (±120 В).
| Полная / активная мощность | 15000 ВА / 13500 Вт |
| Внутренние АКБ | 2 группы по 20 шт. 12 В / 9 Ач (±120 В) |
| КПД | не менее 94,5% |
| Масса нетто (брутто) | 165 (186) кг |
SKAT-UPS 20-3/3-ON-2х(20х9)20 000 ВА / 18 000 Вт, две группы по 20 внутренних батарей (±120 В).
| Полная / активная мощность | 20000 ВА / 18000 Вт |
| Внутренние АКБ | 2 группы по 20 шт. 12 В / 9 Ач (±120 В) |
| КПД | не менее 94,5% |
| Автомат байпаса | 40 А |
| Масса нетто (брутто) | 166 (187) кг |
SKAT-UPS 30-3/3-ON-3х(20х9)30 000 ВА / 27 000 Вт, три группы по 20 внутренних батарей (±120 В).
| Полная / активная мощность | 30000 ВА / 27000 Вт |
| Внутренние АКБ | 3 группы по 20 шт. 12 В / 9 Ач (±120 В) |
| Ток заряда АКБ | не более 4,05 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 63 А |
| Масса нетто (брутто) | 215 (236) кг |

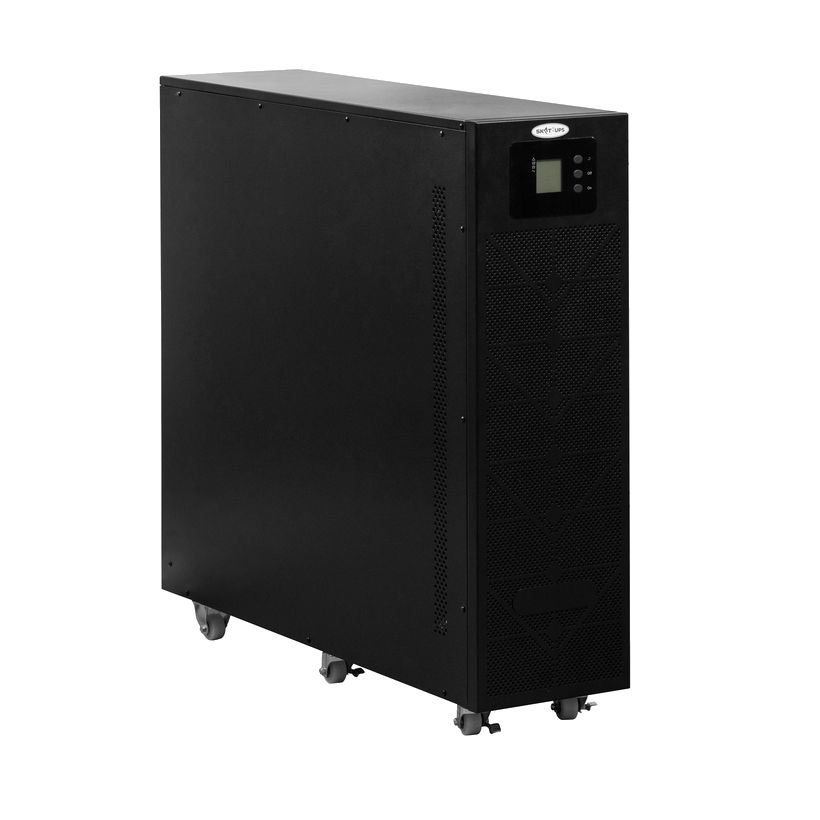

SKAT-UPS 40-3/3-ON-2х(30х9)40 000 ВА / 36 000 Вт, две группы по 30 внутренних батарей (±180 В).
| Полная / активная мощность | 40000 ВА / 36000 Вт |
| Внутренние АКБ | 2 группы по 30 шт. 12 В / 9 Ач (±180 В) |
| Ток заряда АКБ | не более 2,7 А |
| КПД | не менее 94,5% |
| Автомат байпаса | 80 А |
| Масса нетто (брутто) | 218 (239) кг |
Как это работает и подключается
- Режимы: «ОСНОВНОЙ», «ECO» (нагрузка питается напрямую от сети), «РЕЗЕРВ» (от АКБ), «БАЙПАС» и «СЕРВИСНЫЙ БАЙПАС». Холодный старт без сети допускается при исправных заряженных АКБ.
- Заряд АКБ идёт в три этапа: повышенным напряжением до 90%, постоянным напряжением, затем плавающий режим.
- На передней панели ЖК-дисплей, светодиоды «ВНИМАНИЕ!», «БАЙПАС», «АКБ», «ИНВЕРТОР» и кнопки On, Off и прокрутки; параметры настраиваются с панели (приложение 2 РЭ).
- Для мониторинга подключите ПК к порту USB, RS-232 или RS-485 — одновременно они работать не могут. Для SNMP или реле в слот ставится модуль; РЭ рекомендует релейный модуль DC 302 и SNMP-модули DL 801, DA 806, DU 803.
Монтаж
- Ставить в закрытом помещении с хорошей вентиляцией на ровную твёрдую горизонтальную поверхность, вдали от воды, горючих и химически активных веществ и пыли. Оставить не менее 100 см от передней и не менее 80 см от задней стенки; защитить корпус от прямых солнечных лучей.
- После установки зафиксируйте колёсные опоры стопорами. Если ИБП хранился на холоде, перед включением выждите не менее двух часов — возможна конденсация внутри корпуса.
- Сечения проводников по РЭ, не менее: 10 кВА — сеть, нагрузка и заземление 4 мм2, АКБ 10 мм2; 15 кВА — 6 мм2 и 16 мм2 для АКБ; 20 кВА — 10 мм2 и 25 мм2 для АКБ; 30 и 40 кВА — 16 мм2 и 35 мм2 для АКБ. Провода сети и нагрузки — в двойной изоляции.
- Внешние АКБ подключайте только с теми же напряжением, ёмкостью, количеством и технологией, что и внутренние. Между АКБ и ИБП нужен DC-совместимый трёхполюсный автомат SF рядом с АКБ: ток выбирают с коэффициентом 1,25 к рабочему току АКБ, ток гарантированного расцепления не менее 10 кА. Включать SF только после монтажа всех перемычек.
- Подключать при выключенных автоматах и выключателе питания на задней стенке; первым подсоединяют провод защитного заземления, отсоединяют его последним. Фазы A, B, C и нейтраль сети — на клеммы Vin, нагрузки — на Vout, с соблюдением фазировки.
- Внешние защитные автоматы нужны на вход, выход и батарейный ввод. Автоматы с защитой от утечки не рекомендуются: у ИБП большой ток утечки.
Примеры
Небольшой узел связи или серверная без отдельной батарейной стойки
Батареи 9 Ач уже стоят внутри шкафа, поэтому ИБП можно подключить и получить короткое резервирование без монтажа АКБ. Для большего времени автономии РЭ допускает внешние АКБ тех же характеристик.
Параллельная система для резервирования или наращивания мощности
Изделия соединяют параллельно через встроенный параллельный контроллер: нагрузка делится поровну, а при отказе одного перераспределяется между исправными.
Частые вопросы
Какие батареи стоят внутри?
Герметичные свинцово-кислотные 12 В, 9 Ач. Число зависит от исполнения: одна группа из 20 шт., две или три группы по 20 шт., либо две группы по 30 шт. у 40 кВА.
Можно ли добавить внешние батареи?
Да, РЭ допускает подключение внешних АКБ — с теми же характеристиками, что и внутренние, и через автомат SF.
Сколько ИБП можно включить параллельно?
От двух до четырёх одной модели.
Нюансы и грабли
- Перед первым включением проверьте на дисплее количество и ёмкость батарей (приложение 2 РЭ); при подключении внешних АКБ они должны совпадать по характеристикам с внутренними.
- Запрещена работа без защитного заземления, на открытых площадках, во взрывоопасной и химически активной среде, при пыли, каплях и брызгах.
- Для полного выключения сначала отключают сеть, затем АКБ. Выключенный ИБП с подключённой АКБ продолжает её разряжать — перед долгим хранением АКБ отключают.
- Выше +40 °C на каждые 5 °C нагрузку снижают на 12%, выше 50 °C эксплуатация запрещена; выше 1500 м над уровнем моря мощность тоже снижается (таблица коэффициентов в РЭ).
- Число ИБП в параллельной системе — от двух до четырёх.
- Таблицы РЭ с объединёнными ячейками извлеклись неполно: автомат байпаса, ток заряда АКБ и мощность у отдельных исполнений в карточке приведены только там, где значение читается однозначно. Остальное смотрите в РЭ на конкретную модель.
Документация
- Бастион — руководство по эксплуатации SKAT-UPS 10-3/3-ON-20х9 … 40-3/3-ON-2х(30х9) (ФИАШ.436518.427)
