SKAT-UPS 50/40 и 100/80 — малые настенные ИБП на ~220 В с отсеком под АКБ

Малые настенные ИБП на ~220 В для охранно-пожарных систем и видеонаблюдения: SKAT-UPS 50/40 на 50 ВА и SKAT-UPS 100/80 на 100 ВА. Внутри отсек под АКБ 12 В, сама АКБ в комплект не входит.

Источники бесперебойного питания SKAT-UPS 50/40 и 100/80

Модели семейства

SKAT-UPS 50/4050 ВА / 40 Вт, выход — модифицированный синус, АКБ внутри до 7 Ач, внешняя до 26 Ач.

Мощность	полная 50 ВА, активная 40 Вт
Сеть	~220 В, 50±1 Гц, пределы изменения 180…250 В
Выход в режиме «РЕЗЕРВ»	187…242 В, 50±1% Гц, модифицированный синус
Переключение в «РЕЗЕРВ»	0 с (без паузы)
Отключение нагрузки по АКБ	при напряжении АКБ 10,5…11,0 В
АКБ	одна, герметичная свинцово-кислотная 12 В; рекомендуемая ёмкость 7 Ач; внешняя — до 26 Ач
Ток заряда АКБ	не более 0,5 А
Потребление от сети без нагрузки и АКБ	не более 5 ВА
Габариты ШхГхВ без упаковки	не более 170×105×210 мм
Масса нетто (брутто)	не более 1,0 (1,2) кг

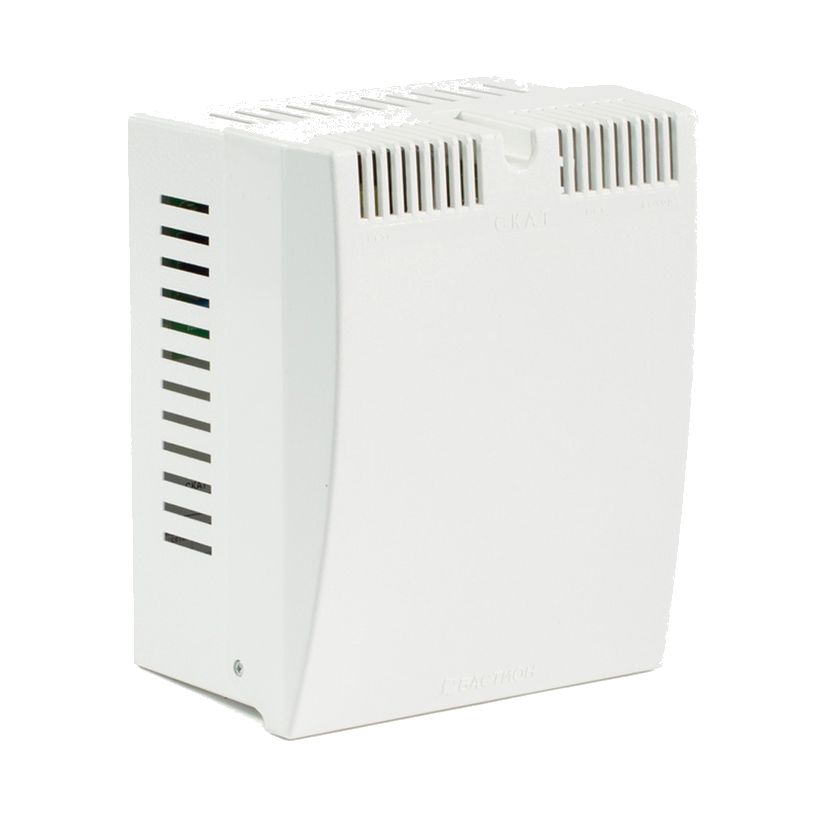

SKAT-UPS 100/80100 ВА / 80 Вт, выход — синусоидальный, АКБ внутри до 12 Ач, внешняя до 65 Ач.

Мощность	полная 100 ВА, активная 80 Вт
Сеть	~220 В, 50±1 Гц, пределы изменения 187…242 В
Выход в режиме «РЕЗЕРВ»	187…242 В, 50±1% Гц, синусоидальная форма
Переключение в «РЕЗЕРВ»	не более 1 с
Возврат на сеть («ОСНОВНОЙ»)	не более 15 с
Отключение нагрузки по АКБ	при напряжении АКБ 10,5…11,0 В
АКБ	одна, герметичная свинцово-кислотная 12 В; рекомендуемая ёмкость 12 Ач; внешняя — до 65 Ач
Ток заряда АКБ	не более 1,2 А
Потребление от сети без нагрузки и АКБ	не более 10 ВА
Габариты ШхВхГ без упаковки	не более 170×136×210 мм
Масса нетто (брутто)	не более 1,4 (1,6) кг

Общие данныеУсловия и комплектация, общие для обеих моделей.

Назначение	бесперебойное питание оборудования охранно-пожарных систем, видеонаблюдения, автоматизации и другого оборудования на ~220 В
Режим работы	круглосуточный, в закрытом помещении
Температура и влажность	-10…+40 °С, влажность до 80% при 25 °С
Защита оболочкой	IP20
Комплект поставки	источник 1 шт., руководство 1 экз., удлинительные перемычки для внешней АКБ 2 шт., тара 1 шт.; АКБ в поставку не входит
Гарантия и срок службы	гарантия 5 лет со дня продажи, срок службы 10 лет

Как это работает и подключается

При наличии сети в допустимых пределах изделие питает нагрузку от сети и заряжает АКБ (режим «ОСНОВНОЙ»). При пропадании сети или выходе напряжения за пределы переходит на АКБ (режим «РЕЗЕРВ»).
У SKAT-UPS 50/40 два индикатора, «СЕТЬ» и «ВЫХОД»; у SKAT-UPS 100/80 — «СЕТЬ» и «РЕЗЕРВ». Индикатор «СЕТЬ» светится при сети в допустимых пределах.
Защита АКБ от глубокого разряда: при напряжении на клеммах АКБ ниже 10,5…11,0 В нагрузка отключается.
«Холодный пуск»: при отсутствии сети изделие можно запустить от исправной заряженной АКБ, кратковременно замкнув контакты «холодный пуск». При возврате сети оно само переходит в режим «ОСНОВНОЙ».
Нагрузка подключается к розетке на выходном кабеле, к сети изделие подключается шнуром с вилкой.

Монтаж

Место установки — любая вертикальная плоская поверхность внутри помещения; корпус настенный, места крепления готовят по крепёжным отверстиям на подвесах корпуса, крепёж в комплект не входит.
Расстояние от окружающих предметов до боковых стенок корпуса — не менее 20 см; изделие рекомендуется ставить на высоте не менее 0,5 м от пола.
Розетка питания должна быть с заземляющим контактом, расположена рядом с изделием и легко доступна.
Подключение — только при отключенной сети: разместить АКБ в корпусе, подключить к её клеммам перемычки изделия с соблюдением полярности (красный провод на «+»), затем подключить нагрузку к розетке изделия.
Внешняя АКБ подключается проводами из комплекта (чёрный — минус, красный — плюс) к перемычкам АКБ изделия. У 100/80 для АКБ большой ёмкости перемычки протягивают через люверсы внутрь корпуса и соединяют с перемычками внутренней АКБ.
Провода, подводящие сетевое напряжение, должны иметь двойную изоляцию и сечение не менее 0,75 мм². Монтаж и обслуживание — при полном отключении сети 220 В и АКБ.

Примеры

Питание небольшого прибора охраны или камеры от сети ~220 В

Изделие рассчитано на нагрузку до 50 ВА (50/40) или до 100 ВА (100/80) и при пропадании сети переходит на АКБ; для нагрузки, которой хватает 50 ВА, берите 50/40, если нужен запас и синус на выходе — 100/80.

Увеличить время резерва

Штатная АКБ в корпусе: до 7 Ач у 50/40 и до 12 Ач у 100/80. Если нужно дольше, подключается внешняя АКБ: до 26 Ач у 50/40 и до 65 Ач у 100/80, через провода из комплекта.

Частые вопросы

АКБ идёт в комплекте?

Нет. АКБ в поставку не входит; РЭ предлагает герметичные свинцово-кислотные аккумуляторы 12 В отдельным заказом: до 26 Ач для 50/40 и до 65 Ач для 100/80.

Чем отличаются 50/40 и 100/80?

Мощностью (50 ВА / 40 Вт против 100 ВА / 80 Вт), формой выходного напряжения в резерве (модифицированный синус и синусоида), временем переключения (0 с и не более 1 с), током заряда АКБ (не более 0,5 А и не более 1,2 А) и ёмкостью штатной АКБ (7 Ач и 12 Ач).

Какая гарантия?

5 лет со дня продажи, срок службы 10 лет.

Нюансы и грабли

Внешнюю АКБ нельзя подключать совместно с внутренней — РЭ это запрещает прямо. Если ставите внешнюю, внутреннюю отключайте.
Эксплуатация внешней АКБ без изоляции её клемм запрещена.
У 50/40 на выходе в резерве «модифицированный синус», а у 100/80 — синусоидальная форма: если у нагрузки есть требования к форме напряжения, это важно при выборе модели.
Если изделие привезли при отрицательной температуре, перед подключением его выдерживают при комнатной температуре не менее 4 часов.
Если индикатор «ВЫХОД» (у 50/40) или «РЕЗЕРВ» (у 100/80) не светится в режиме «РЕЗЕРВ», причина — низкий заряд или неисправная АКБ: зарядить или заменить; если АКБ исправна и заряжена — кратковременно замкнуть контакты «холодный пуск».
РЭ требует периодически (не реже одного раза в полгода) осматривать изделие с удалением пыли и проверять контакты и АКБ.
