SKAT-UPS 500/300 DIN — ИБП на ~220 В на DIN-рейку, до 500 ВА / 300 Вт

ИБП на ~220 В для DIN-рейки в электротехническом шкафу: до 500 ВА / 300 Вт, отсек под одну АКБ 12 В 7 Ач, работа от -25 до +40 °С, вход управления внешним контактом.

Источник бесперебойного питания SKAT-UPS 500/300 DIN

Модели семейства

SKAT-UPS 500/300 DIN500 ВА / 300 Вт, одна АКБ 12 В 7 Ач (в комплект не входит), корпус на DIN-рейку 276×90×178 мм, 2,3 кг.

Номинальная выходная мощность	полная 500 ВА, активная 300 Вт
Сеть без перехода на АКБ при 100% нагрузке	185…250 В, 50±1 Гц
Выходное напряжение в режиме «РЕЗЕРВ»	210…235 В (среднеквадратичное), форма эквивалентна синусоидальной
Время работы в «РЕЗЕРВЕ» (полностью заряженная АКБ)	не менее 2 мин при максимальной активной нагрузке, не менее 10 мин при активной нагрузке 150 Вт
Контроль устойчивости сети при возврате в «ОСНОВНОЙ»	не более 20 с (нагрузка в это время питается от АКБ)
Отключение нагрузки по АКБ	при напряжении на клеммах АКБ 10,5…11,0 В
АКБ	1 шт. герметичная свинцово-кислотная 12 В, 7 Ач; ограничение напряжения заряда 13,5…13,8 В, ток заряда 0,85…1,25 А
Потребление от сети без нагрузки	не более 10 ВА
Габариты ГхШхВ без упаковки	не более 276×90×178 мм
Масса нетто (брутто)	не более 2,3 (2,6) кг
Рабочие условия	-25…+40 °С, влажность не более 95% при 25 °С, IP20

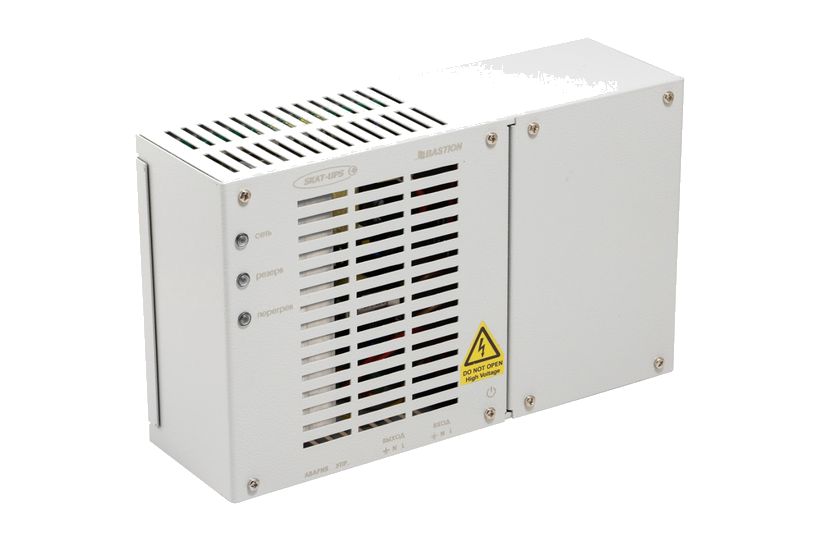

SKAT-UPS 500/300-DIN-INНовая версия того же ИБП на DIN-рейку (РЭ ФИАШ.436518.426 РЭ-3): в свидетельстве о приёмке SKAT-UPS 500/300-DIN-IN (SKAT-UPS 500/300-DIN-IN-IB(1x7)). Добавлен информационный выход «АВАРИЯ» («сухой» контакт).

Номинальная выходная мощность	полная 500 ВА, активная 300 Вт
Вход без перехода на АКБ при 100% нагрузке	185 … 250 В, 50±1 Гц
Порог перехода на АКБ	нижняя граница 175 … 188 В, верхняя 245 … 255 В
Выход в «РЕЗЕРВЕ»	210…235 В (среднеквадратичное), модифицированный синус
Время переключения	«ОСНОВНОЙ» → «РЕЗЕРВ» 90 мс; «РЕЗЕРВ» → «ОСНОВНОЙ» 40 мс (после контроля сети не более 20 с)
Время работы в «РЕЗЕРВЕ» при полностью заряженной АКБ	не менее 2 мин при максимальной активной нагрузке, не менее 10 мин при 150 Вт
Выход «АВАРИЯ» («сухой» контакт)	замкнут при наличии выходного напряжения; 5 … 100 В, не более 500 мА, сопротивление контакта не более 50 Ом
АКБ	1 шт. 12 В, 7 Ач (в комплект не входит); подключение внешних батарей — нет; заменяется пользователем; напряжение ограничения заряда 13,5 … 13,8 В, ток заряда не более 1,25 А
Ток от АКБ в «РЕЗЕРВЕ» без нагрузки	не более 0,25 А
Габариты ШхВхГ без упаковки	не более 276 х 172 х 90 мм (в упаковке 350 х 240 х 100 мм)
Масса нетто (брутто)	не более 2,3 (2,6) кг
Рабочие условия	-25 … +40 °С, влажность не более 95% при 25 °С, IP20

Как это работает и подключается

После включения выключателем изделие в течение 20 секунд тестирует сетевое напряжение; если оно в допустимом диапазоне, нагрузка подключается к сети (индикатор «СЕТЬ» горит), иначе питается от АКБ.
Режим «РЕЗЕРВ» включается при отключении сети или выходе напряжения за допустимые пределы: «СЕТЬ» гаснет, жёлтый «РЕЗЕРВ» горит. Возврат в «ОСНОВНОЙ» — после проверки устойчивости сети, нагрузка подаётся автоматически.
Индикаторы: зелёный «СЕТЬ», жёлтый «РЕЗЕРВ» (мигает — перегрузка), красный «ПЕРЕГРЕВ».
При перегреве в режиме «РЕЗЕРВ» изделие выключает выход на время охлаждения, но не менее минуты. При перегрузке выход отключается примерно на минуту и включается снова; если перегрузка осталась, цикл повторяется.
Защиты: от глубокого разряда АКБ, от короткого замыкания в нагрузке и перегрева; есть кнопка сброса защиты АКБ.
SKAT-UPS 500/300-DIN-IN: клеммы информационного выхода «АВАРИЯ» замкнуты, пока на выходе есть напряжение, и размыкаются при его пропадании (в том числе при отключении по разряду АКБ или по сигналу внешнего управления) — это сигнал для контроллера или реле.

Монтаж

Корпус металлический, для установки на DIN-рейку в электротехническом шкафу в закрытом помещении с ограниченным доступом посторонних лиц. Над и под изделием оставляют зазоры для вентиляции.
АКБ (в комплект не входит) ставят внутрь корпуса при выключенном выключателе: снять крышку, разместить АКБ, подключить проводные перемычки с соблюдением полярности (красная — к плюсу), закрыть крышку винтами.
Подключение при отключенной сети и выключенном выключателе: нагрузка на колодку «ВЫХОД» с соблюдением фазировки, сеть на кабельную часть колодки «ВХОД», внешний контакт или перемычка на колодку «УПРАВЛЕНИЕ». Ответные части колодок входят в комплект. Сечение провода — не более 2,5 мм².
Провода питания нагрузки и сети — с двойной изоляцией сечением не менее 0,75 мм².
SKAT-UPS 500/300-DIN-IN: добавляется колодка «АВАРИЯ» — к кабельной части (из комплекта) подключают провода информационного выхода, вставляют её в блочную часть и после включения контролируют замыкание контактов «АВАРИЯ». Напряжение на контактах — 5 … 100 В, ток не более 500 мА.

Примеры

Резерв 220 В для нагрузки в электротехническом шкафу

РЭ называет назначение — бесперебойное питание устройств на ~220 В, 50 Гц до 500 ВА / 300 Вт; изделие можно использовать и как источник питания в промышленной автоматизации. Крепится на DIN-рейку.

Отключение выхода внешним контактом

К колодке «УПРАВЛЕНИЕ» подключают внешний контакт: размыкание выключает выходное напряжение, замыкание включает его снова. Если управление не нужно, клеммы замыкают перемычкой.

Частые вопросы

Входит ли АКБ в комплект?

Нет. В комплекте источник, руководство, ответные части колодок «ВХОД», «ВЫХОД» и «УПРАВЛЕНИЕ» и упаковка; АКБ 12 В 7 Ач заказывают отдельно.

Можно ли подключить внешнюю АКБ большей ёмкости?

Нет: по РЭ-3 подключение внешних батарей не предусмотрено, внутри одна АКБ 12 В 7 Ач, которую пользователь может заменить сам.

Какая форма выходного напряжения в «РЕЗЕРВЕ»?

В РЭ-3 прямо указан модифицированный синус (в РЭ-1 — «эквивалентная синусоидальной»). Для нагрузок, чувствительных к форме, проверяйте допустимость.

Нюансы и грабли

Колодка «УПРАВЛЕНИЕ» должна быть замкнута (внешним контактом или перемычкой), иначе изделие не включит выход.
Суммарная мощность нагрузок не должна превышать 500 ВА / 300 Вт. Эксплуатация без защитного заземления запрещена; нельзя открывать крышку при включённой сети и выключателе.
При температуре выше +40 °С мощность нагрузки надо снижать по сноске к таблице РЭ, эксплуатация при ещё более высокой температуре запрещена.
Выключать полностью: сначала выключатель изделия, потом сеть. Автоматически подаёт напряжение на нагрузку при появлении сети в допустимом диапазоне после проверки устойчивости — учитывайте это при обслуживании цепей нагрузки.
Время работы в «РЕЗЕРВЕ» небольшое: не менее 2 минут при максимальной нагрузке; при отсутствии подзарядки АКБ оно меньше.
К SKAT-UPS 500/300-DIN-IN нельзя подключать трансформаторы, двигатели переменного тока, лабораторные автотрансформаторы и другие индуктивные нагрузки — повышенные пусковые токи и коммутационные перенапряжения.
Расхождение редакций РЭ: ток заряда АКБ 0,85…1,25 А (РЭ-1) и не более 1,25 А (РЭ-3); габариты 276×90×178 мм (РЭ-1, ГхШхВ) и 276 х 172 х 90 мм (РЭ-3, ШхВхГ) — высота 178 или 172 мм. Для места в шкафу берите большее значение (178 мм).
Сноска РЭ к рабочей температуре: выше +40 °С мощность нагрузки уменьшают на 12% при каждом росте температуры на шаг, указанный в сноске, выше +50 °С эксплуатация запрещена.
