SKAT-UPS 60–200-3/3-ON — трёхфазные on-line ИБП 60, 80, 100, 120, 160 и 200 кВА
Напольные on-line ИБП: три фазы на входе и выходе 380/400/415 В, выходной коэффициент мощности 1,0, внешние АКБ 12 В, сервисный байпас, параллельная работа.
Модели семейства
Общие данныеОбщее для всех моделей 60–200-3/3-ON по РЭ.
| Тип ИБП | on-line, двойное преобразование, три фазы на входе и на выходе; время переключения между режимами 0 мс |
| Номинальное напряжение | 380 В заводская установка, пользователь выбирает 380/400/415 В; номинальная частота 50/60 Гц |
| Входное напряжение без перехода на АКБ | 138…485 В; частота 40…70 Гц при 100% нагрузки |
| Входной коэффициент мощности | не менее 0,99; THDi не более 3% при 100% нелинейной нагрузки |
| Выходной коэффициент мощности | 1,0 (активная мощность равна полной) |
| КПД | не менее 95,5% |
| АКБ | герметичные свинцово-кислотные 12 В, внешние; от 30 до 50 шт. (30/32/34/36/38/40/42/44/46/48/50), заводская установка 30 шт.; рекомендуемая ёмкость от 65 Ач; в комплект не входят |
| Коэффициент мощности в резерве | 1,0 при 36–50 АКБ, 0,9 при 32–34 АКБ, 0,8 при 30 АКБ |
| Перегрузка в режиме «ОСНОВНОЙ» | 103–110% — 60 мин, 110–125% — 10 мин, 125–150% — 1 мин, свыше 150% — немедленно |
| Интерфейсы | RS-232, USB, два порта RS485 (RJ45), два слота для плат (релейная, SNMP), разъём EPO, порты «сухой контакт», датчик температуры NTC |
| Условия | IP20, 0…+40 °C, влажность до 95% без конденсации, высота над уровнем моря до 1500 м без снижения мощности |
SKAT-UPS 60-3/3-ON60 000 ВА / 60 000 Вт, ток заряда АКБ не более 20 А.
| Полная / активная мощность | 60000 ВА / 60000 Вт |
| Ток заряда АКБ | не более 20 А |
| Автомат АКБ (SF) | 200 А |
| Автомат байпаса | 100 А |
| Габариты без упаковки (ШхВхГ) | 250х868х828 мм |
| Масса нетто (брутто) | 83 (95) кг |
SKAT-UPS 80-3/3-ON80 000 ВА / 80 000 Вт, ток заряда АКБ не более 40 А.
| Полная / активная мощность | 80000 ВА / 80000 Вт |
| Ток заряда АКБ | не более 40 А |
| Автомат АКБ (SF) | 250 А |
| Габариты без упаковки (ШхВхГ) | 442х1200х850 мм |
| Масса нетто (брутто) | 137 (155) кг |
SKAT-UPS 100-3/3-ON100 000 ВА / 100 000 Вт, ток заряда АКБ не более 40 А.
| Полная / активная мощность | 100000 ВА / 100000 Вт |
| Ток заряда АКБ | не более 40 А |
| Автомат АКБ (SF) | 315 А |
| Габариты без упаковки (ШхВхГ) | 442х1200х850 мм |
| Масса нетто (брутто) | 157 (175) кг |

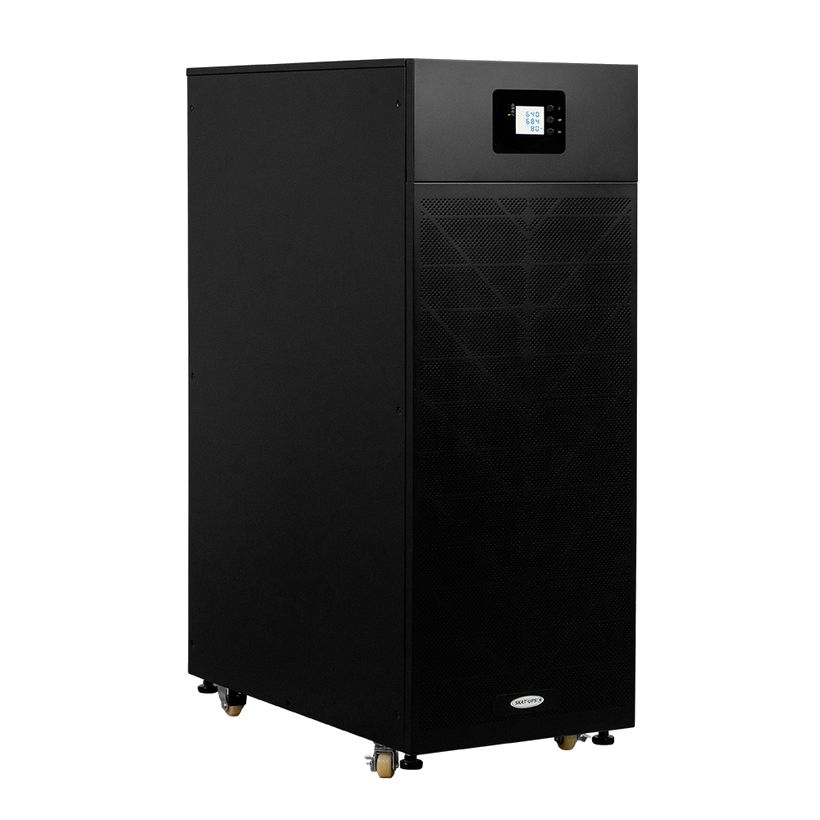

SKAT-UPS 120-3/3-ON120 000 ВА / 120 000 Вт, ток заряда АКБ не более 40 А.
| Полная / активная мощность | 120000 ВА / 120000 Вт |
| Ток заряда АКБ | не более 40 А |
| Автомат АКБ (SF) | 400 А |
| Автомат байпаса | 200 А |
| Раздельный ввод питания | да; защита от обратных токов поддерживается |
| Габариты без упаковки (ШхВхГ) | 442х1200х850 мм |
| Масса нетто (брутто) | 165 (183) кг |
SKAT-UPS 160-3/3-ON160 000 ВА / 160 000 Вт, ток заряда АКБ не более 60 А.
| Полная / активная мощность | 160000 ВА / 160000 Вт |
| Ток заряда АКБ | не более 60 А |
| Автомат АКБ (SF) | 500 А |
| Автомат байпаса | 250 А |
| Раздельный ввод питания | да; защита от обратных токов поддерживается |
| Габариты без упаковки (ШхВхГ) | 442х1200х850 мм |
| Масса нетто (брутто) | 200 (218) кг |
SKAT-UPS 200-3/3-ON200 000 ВА / 200 000 Вт, ток заряда АКБ не более 60 А.
| Полная / активная мощность | 200000 ВА / 200000 Вт |
| Ток заряда АКБ | не более 60 А |
| Автомат АКБ (SF) | 630 А |
| Автомат байпаса | 315 А |
| Раздельный ввод питания | да; защита от обратных токов поддерживается |
| Габариты без упаковки (ШхГхВ) | 442х850х1200 мм |
| Масса нетто (брутто) | 232 (250) кг |
Как это работает и подключается
- Режимы: «ОСНОВНОЙ» (инвертор питает нагрузку, АКБ заряжается в три этапа), «ECO» (нагрузка питается напрямую от сети), «РЕЗЕРВ» (питание от АКБ), «БАЙПАС» и «СЕРВИСНЫЙ БАЙПАС».
- Холодный старт без сети допускается, в том числе при полной нагрузке, если АКБ исправна и заряжена.
- Сервисный байпас: снять защитную крышку выключателя, включить его, затем выключить автомат АКБ (SF), входной и выходной автоматы — нагрузка питается через сервисный байпас, но не защищена от сбоев сети. Возврат — в обратном порядке строго по РЭ.
- Количество и ёмкость АКБ, выходное напряжение и остальные параметры настраиваются кнопками с ЖК-дисплеем на передней панели (описание — в приложении 2 РЭ).
- На передней панели ЖК-дисплей, светодиоды «ВНИМАНИЕ!», «БАЙПАС», «АКБ», «ИНВЕРТОР» и кнопки включения и выключения.
Монтаж
- Ставить в закрытом помещении с хорошей вентиляцией на ровную твёрдую горизонтальную поверхность, вдали от воды, горючих и химически активных веществ и пыли. Оставить не менее 100 см от передней и не менее 80 см от задней стенки; предусмотреть защиту корпуса от прямых солнечных лучей.
- Корпус на четырёх колёсных опорах — после установки зафиксируйте их стопорами. Если ИБП хранился на холоде, перед включением выдержите не менее двух часов.
- Сечения проводников по РЭ, не менее: 60 кВА — сеть 35 мм2, АКБ 50 мм2, нагрузка 25 мм2, заземление 25 мм2; 80 кВА — 50, 70, 35 и 35 мм2; 100 кВА — 70, 120, 50 и 35 мм2; 120 кВА — 95, 150, 70 и 95 мм2; 160 кВА — 120, 185, 95 и 120 мм2; 200 кВА — сеть 185 мм2, АКБ 120х2 мм2, нагрузка 120 мм2, заземление 185 мм2. Сеть и нагрузка — в двойной изоляции.
- АКБ собирается из двух групп (положительной и отрицательной) с одинаковым числом и ёмкостью батарей; по умолчанию 30 шт. (по 15 в группе), 65 Ач. Между АКБ и ИБП нужен DC-совместимый трёхполюсный термомагнитный автомат SF рядом с АКБ: ток выбирают с коэффициентом 1,25 к рабочему току АКБ, ток гарантированного расцепления не менее 10 кА.
- Подключать при выключенных автоматах: сначала провода защитного заземления, затем фазные и нулевой провода сети и нагрузки с соблюдением фазировки. Выходные выключатели каждого ИБП параллельной системы — внешние, фазировку соблюдать тщательно.
- Параллельная система: все ИБП на один источник сети, одинаковой мощности, выходы на общую шину, кабели одинакового сечения и длины; в системе параллельного резервирования у каждого ИБП свой идентификатор ID; если ИБП соединены в кольцо, ведущим (Master) может быть только один.
Примеры
Резерв для серверного зала или центра обработки данных
РЭ называет сферу применения: сети электроснабжения производственной, образовательной, финансовой и транспортной сферы, структуры государственной безопасности, оборудование вычислительных и телекоммуникационных залов.
Параллельная система для резервирования или наращивания мощности
Изделия одной модели и одинаковой мощности соединяют параллельно: нагрузка делится поровну, а при отказе одного перераспределяется между исправными. Общая группа АКБ допускается только в параллельном режиме.
Работа от дизель-генератора
Питание от генератора поддерживается. РЭ рекомендует генератор вдвое мощнее ИБП и подключать ИБП после запуска генератора и стабилизации его выходной мощности.
Частые вопросы
Сколько АКБ нужно и какой ёмкости?
От 30 до 50 батарей по 12 В, заводская установка 30 шт.; рекомендуемая ёмкость от 65 Ач. Батареи в комплект не входят.
Можно ли включить ИБП без сетевого напряжения?
Да, холодный старт поддерживается при исправной заряженной АКБ, в том числе при полной нагрузке.
Как менять мощность резерва по числу батарей?
Коэффициент мощности в резерве зависит от числа АКБ: 1,0 при 36–50 батареях, 0,9 при 32–34 и 0,8 при 30.
Нюансы и грабли
- При первом включении проверьте на дисплее число и ёмкость батарей: заводская установка — 30 шт. и 65 Ач. Если батарей другое число или другая ёмкость, настройка меняется в режиме «БАЙПАС».
- Запрещено использовать батареи разных производителей, ёмкости, типа, даже разной даты изготовления. Включать SF только после монтажа всех перемычек и подключения АКБ к клеммам, иначе возможно искрение.
- Для полного выключения сначала отключают сеть, затем АКБ. Выключенный ИБП с подключённой АКБ продолжает её разряжать — перед долгим хранением АКБ отключают.
- Нарушение порядка переключения на сервисный байпас и обратно может вывести ИБП из строя; возвращаться из сервисного байпаса можно, только убедившись, что внутренних неисправностей нет.
- РЭ называет число ИБП в параллельной системе по-разному: в одном месте «от двух до шести», в другом «от двух до четырёх». Уточняйте у производителя, прежде чем проектировать больше четырёх.
- В таблицах РЭ на 80 и 100 кВА автомат байпаса указан 100 А, как у 60 кВА, хотя у 120, 160 и 200 кВА номиналы 200, 250 и 315 А — похоже на неточность документа, поэтому в карточку эти значения для 80 и 100 кВА не вынесены.
- Выше +40 °C на каждые 5 °C нагрузку снижают на 12%, выше 50 °C эксплуатация запрещена; на высоте больше 1500 м мощность тоже снижается (таблица коэффициентов в РЭ).
- Работа без заземления запрещена, как и работа ИБП на открытых площадках, во взрывоопасной и химически активной среде; в рабочем состоянии на ИБП подведено опасное напряжение сети 380 В.
