SKAT-UPS AI / AID — компактные ИБП 600–1000 ВА с USB-зарядкой

Плоские линейно-интерактивные ИБП на 600, 800 и 1000 ВА с регулятором напряжения (вход 162…290 В), USB-зарядкой смартфонов и настенным креплением. AI — светодиоды, AID — дисплей.

Линейно-интерактивные ИБП SKAT-UPS AI / AID

Модели семейства

Общие данныеОбщие параметры серии по РЭ.

Рабочий диапазон входного напряжения	~162…290 В (50 Гц ±10%)
Выходное напряжение в режиме «РЕЗЕРВ»	~220±10% (50 Гц ±2%), аппроксимированная синусоида
Время переключения	2…6 мс
Выходные розетки	тип F (Schuko), CEE 7/4, заземлённые
АКБ	одна внутренняя, герметичная свинцово-кислотная 12 В, быстрая замена
Время заряда АКБ до 90%	6…8 ч
Интерфейс	USB тип B; порты RJ-45 для защиты сетей 10 Base-T или факсмодемов
Степень защиты	IP20
Рабочая температура	0…40 °C, влажность 0…90% без конденсации
Уровень шума	не более 45 дБ
Габариты и масса	по таблице РЭ без упаковки 293х93х202 и 308х95х201 мм, масса с АКБ не более 4,5; 5,3; 5,4 и 6,0 кг — соответствие столбцов моделям в извлечённом тексте неоднозначно

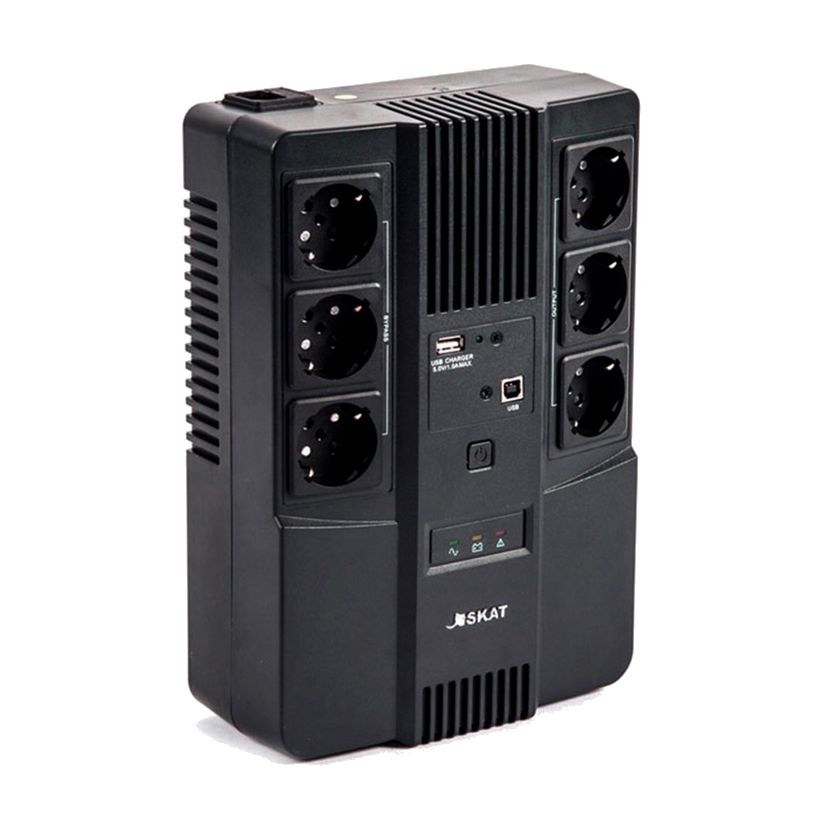

SKAT-UPS 600-AI-IN-1x7600 ВА / 360 Вт, АКБ 12 В 7 Ач, светодиодная индикация.

Мощность	600/360 ВА/Вт
АКБ	12 В, 7 А*ч
Отображение информации	светодиодная индикация

SKAT-UPS 800-AI-IN-1x9800 ВА / 480 Вт, АКБ 12 В 9 Ач, светодиодная индикация.

Мощность	800 / 480 ВА/Вт
АКБ	12 В, 9 А*ч
Отображение информации	светодиодная индикация

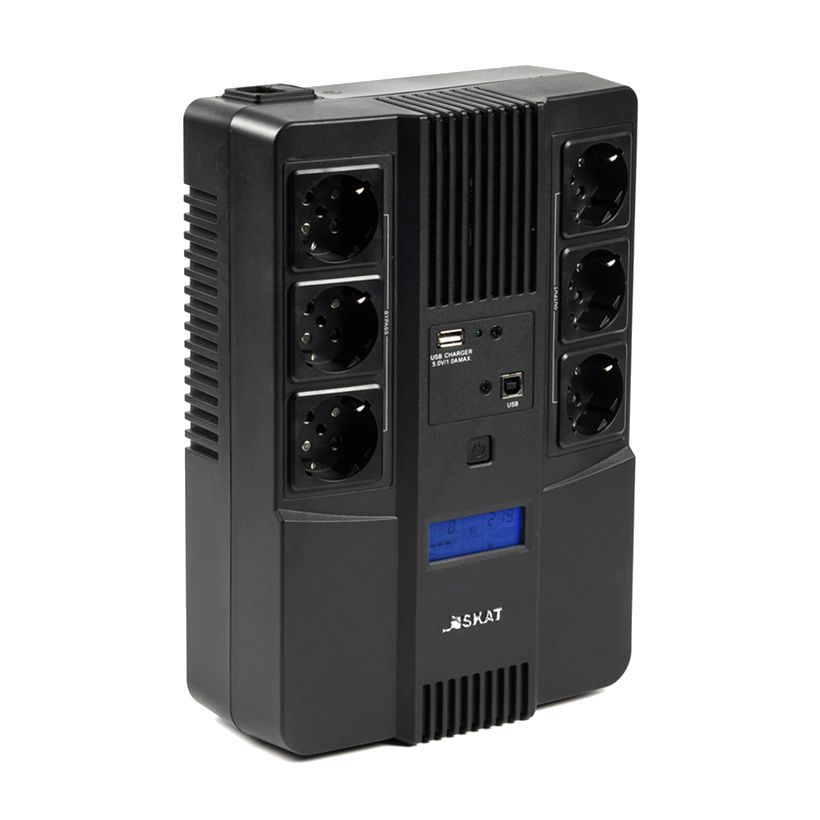

SKAT-UPS 800-AID-IN-1x9 и 800-AID-IN-1x9-8800 ВА / 480 Вт, АКБ 12 В 9 Ач, жидкокристаллический дисплей.

Мощность	800/480 ВА/Вт
АКБ	12 В, 9 А*ч
Отображение информации	жидкокристаллический дисплей

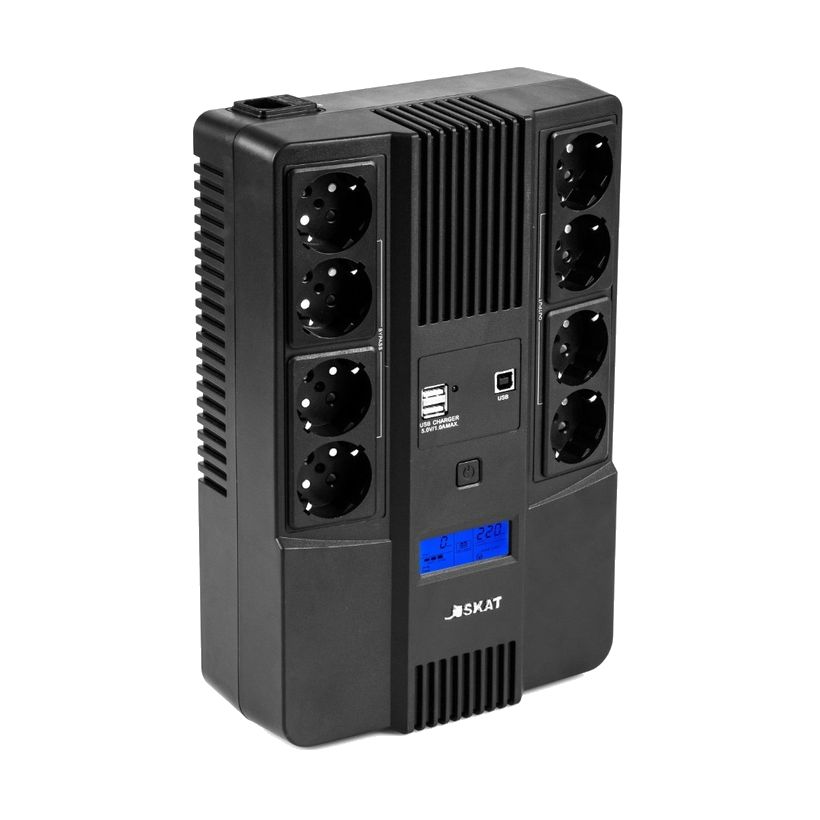

SKAT-UPS 1000-AID-IN-1x9-81000 ВА / 600 Вт, АКБ 12 В 9 Ач, жидкокристаллический дисплей.

Мощность	1000/600 ВА/Вт
АКБ	12 В, 9 А*ч
Отображение информации	жидкокристаллический дисплей

Как это работает и подключается

Автоматический регулятор напряжения работает как ступенчатый автотрансформатор: он расширяет диапазон входного напряжения без перехода на АКБ, что продлевает срок службы батареи.
При выходе сети за диапазон или её пропадании ИБП переключается на АКБ (режим «РЕЗЕРВ»), при восстановлении возвращается в «ОСНОВНОЙ».
Звуковой сигнал: каждые 10 секунд — работа от АКБ, каждую секунду — АКБ почти разряжена, каждые полсекунды — перегрузка или перегрев или АКБ разряжена (напряжение на нагрузку не подаётся), непрерывно — неисправность.
При перегрузке розетки с функцией ИБП отключаются; после устранения перегрузки напряжение подаётся снова.

Монтаж

Розетка питания должна быть с заземляющим контактом, рядом и легко доступной. До этого убедиться, что кнопка с фиксацией не утоплена.
Расстояние от боковых стенок до окружающих предметов — не менее 20 см; рекомендуется высота не менее 0,5 м от пола; от монитора — не ближе 20 см.
После подключения дать АКБ зарядиться — оставить ИБП в сети не менее чем на 6 часов без нагрузки. Нагрузку включать по очереди: сначала критичную, затем остальную.
Замена АКБ: выключить ИБП, отсоединить сетевой кабель, открыть крышку отсека, сначала снять перемычку с клеммы «минус», затем с «плюс». Новую АКБ подключать красной перемычкой к «плюс», затем чёрной к «минус». Использовать герметичную свинцово-кислотную батарею того же типа.

Примеры

Рабочее место: ПК, монитор, модем и зарядка телефона

Критичную нагрузку (компьютер) подключают к розеткам с функцией ИБП, а некритичную — к розеткам только с сетевым фильтром; смартфон и планшет заряжаются от USB-ЗУ даже без сети.

Настенный монтаж

Корпус позволяет ставить ИБП горизонтально или крепить на стену (межцентровое расстояние отверстий 132 мм), крепёж в комплект не входит.

Частые вопросы

Чем отличаются AI и AID?

AI показывает режим светодиодами, AID — жидкокристаллическим дисплеем с входным и выходным напряжением, уровнем заряда АКБ и нагрузкой.

Какая гарантия на ИБП и на батарею?

На ИБП — 3 года (36 месяцев) со дня продажи; на встроенную АКБ — 12 месяцев с даты продажи.

Можно ли заряжать телефон при отсутствии сети?

Да, встроенное USB-зарядное устройство работает и при отсутствии питания от сети, то есть от АКБ.

Нюансы и грабли

Нельзя подключать к ИБП удлинители, сетевые фильтры, фены, принтеры (особенно лазерные) и другие приборы, потребляющие в работе много больше, чем в режиме ожидания, — можно перегрузить изделие.
ИБП не ставят ближе одного метра к нагревательным приборам и под прямое солнце; если он перевозился на холоде, перед включением его выдерживают при комнатной температуре четыре часа.
Эксплуатация без заземления запрещена; подключать только к двухполюсной трёхпроводной заземлённой розетке.
ИБП не разбирают: обслуживание и ремонт — только у производителя. Внутри и в отключённом от сети изделии может быть опасное напряжение от АКБ.
Если после включения ИБП работает только от АКБ при нормальной сети, проверить подключение сетевого кабеля; при светящемся индикаторе неисправности и сигнале каждые полсекунды — перегрузка, нагрузку надо уменьшить.

Документация

Бастион — руководство по эксплуатации SKAT-UPS 600-AI-IN-1x7, 800-AI-IN-1x9, 800-AID-IN-1x9(-8), 1000-AID-IN-1x9-8 (ФИАШ.436518.496 РЭ-5)
