SKAT-UPS IN — интерактивные ИБП 600–3000 ВА со встроенными АКБ
Интерактивные ИБП на 600, 800, 1000, 1500, 2000 и 3000 ВА для компьютеров и другой нагрузки 220 В. Ступенчатая аппроксимация синусоиды, встроенные АКБ 12 В, USB.
Модели семейства
Общие данныеОбщие параметры серии по РЭ; исключения указаны в таблицах моделей.
| Тип | интерактивный |
| Выходное напряжение | 220 В ±10%, форма — ступенчатая аппроксимация синусоиды |
| Время переключения на батарею | 2…6 мс (у 3000/1800 — 8…10 мс) |
| Выходные разъёмы | IEC 320 C13 и CEE 7/4 (розетка с заземлением) |
| АКБ | герметичные свинцово-кислотные необслуживаемые 12 В, встроенные |
| Время зарядки АКБ до 90% | 6…8 ч |
| Защиты | перегрузка, высоковольтные импульсы, короткое замыкание, фильтрация помех, плавкий предохранитель |
SKAT-UPS 600/350 (600-IN-1x7)600 ВА / 350 Вт, одна АКБ 7 Ач, две розетки, интерфейс USB.
| Выходная мощность | 600 ВА / 350 Вт |
| Входное напряжение (50±1 Гц) | 170…270 В |
| АКБ | 1 шт., 7 Ач |
| Выходных разъёмов | 2 |
| Интерфейс / защита телефонной линии | USB / порт RJ-11 |
| Габариты без упаковки | 100х300х142 мм |
| Масса с АКБ | не более 4,2 кг |
| Рабочая температура / влажность | +5…+40 °C, не более 80% при 25 °C |
| Гарантия | 3 года (36 месяцев) |

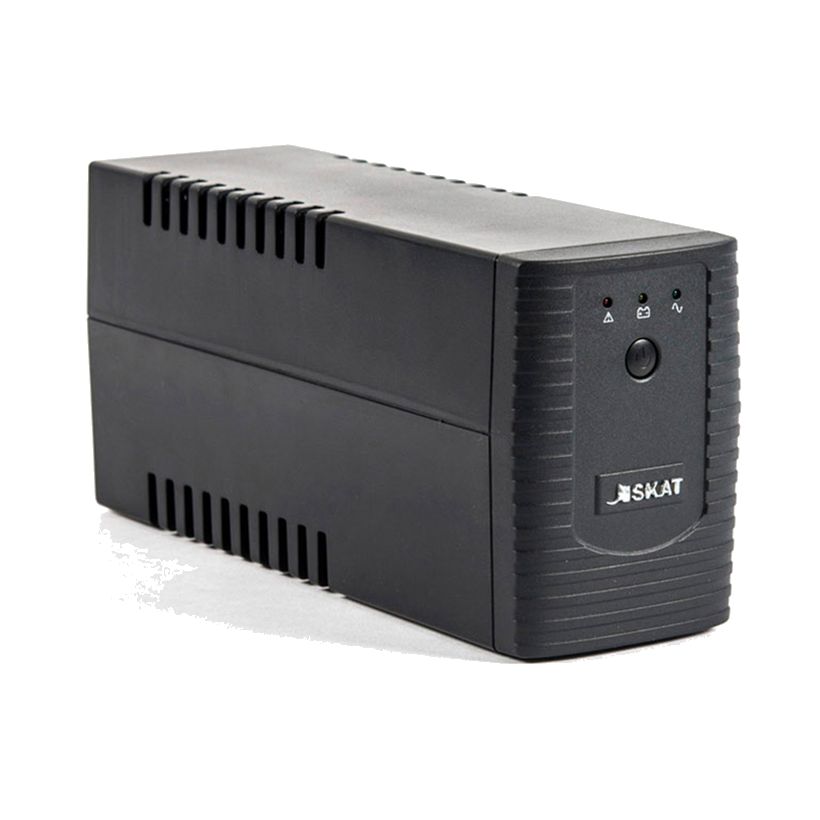

SKAT-UPS 800 (800-IN-1x9)800 ВА / 480 Вт, две розетки, интерфейсы USB и RS-232.
| Выходная мощность | 800 ВА / 480 Вт |
| Время работы при полной нагрузке | 7 мин |
| Входное напряжение | 162…290 В, 50 Гц |
| Максимальная поглощаемая энергия импульса | 320 Дж |
| Выходных разъёмов | 2 (оба с питанием от батарей) |
| Интерфейсы / защита телефонной линии | USB, RS-232 / порт RJ-11 или RJ-45 |
| Габариты (ШxВxГ) | 101х142х298 мм |
| Масса | 4,9 кг |
| Гарантия | 18 месяцев с даты выпуска |
| АКБ | 1 шт., 9 Ач (по РЭ 800-IN-1x9) |

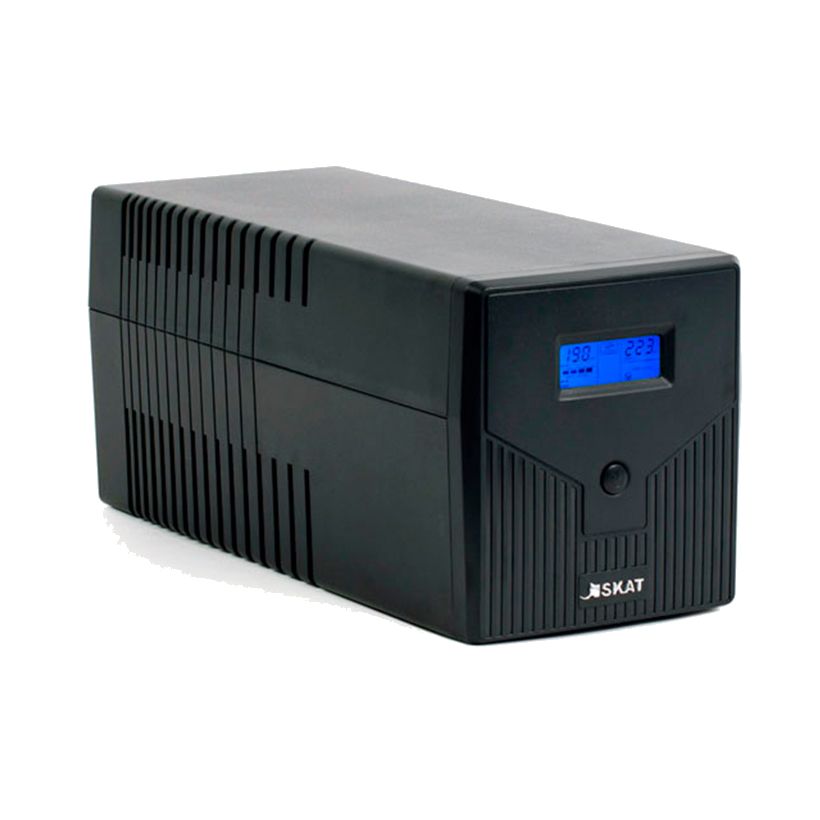

SKAT-UPS 1000/600 (1000-IN-2x7)1000 ВА / 600 Вт, две АКБ по 7 Ач, четыре розетки, ЖК-дисплей.
| Выходная мощность | 1000 ВА / 600 Вт |
| Время работы при полной нагрузке | 2 мин |
| Входное напряжение (50±1 Гц) | 170…270 В |
| АКБ | 2 шт., 7 Ач |
| Выходных разъёмов | 4 (с питанием от батарей) |
| Максимальная поглощаемая энергия импульса | 185 Дж |
| Габариты без упаковки (ШхВхГ) | 147х160х380 мм |
| Масса нетто (брутто) | 7,8 (8,3) кг |
| Интерфейс / защита сети | USB / порт RJ-45 |
| Степень защиты | IP20 |
SKAT-UPS 1500/900 (1500-IN-2x9)1500 ВА / 900 Вт, четыре розетки, ЖК-дисплей, USB.
| Выходная мощность | 1500 ВА / 900 Вт |
| Время работы при полной нагрузке | 2 мин |
| Входное напряжение | 170 - 270 В, 50 Гц |
| Выходных разъёмов | 4 (все с питанием от батарей) |
| Максимальная поглощаемая энергия импульса | 185 Дж |
| Интерфейс / защита сети | USB / порт RJ-45 |
| Габариты без упаковки (ШxВxГ) | 158х198х380 мм (по РЭ 1500-IN-2x9; в РЭ 1500/900 записано 380х158х198) |
| Масса | 10,1 кг |
| Гарантия | 3 года (36 месяцев) с даты выпуска |
| АКБ | 2 шт., 9 Ач (по РЭ 1500-IN-2x9) |
SKAT-UPS 2000/1200В новой редакции РЭ — 2000-IN-2x9. 2000 ВА / 1200 Вт, вход 170–270 В, переключение на батарею 2–6 мс, масса 10,5 кг.
| Выходная мощность | 2000 ВА / 1200 Вт |
| Входное напряжение | 170–270 В, 50 Гц |
| Выходное напряжение | 220 В ±10% |
| Время переключения на батарею | 2–6 мс |
| Время работы при полной нагрузке | 2 мин |
| Время зарядки | 6–8 ч (до 90% полной ёмкости) |
| Выходные розетки | 4 (все с питанием от батарей), IEC 320 C13 и CEE 7/4 |
| Габариты ШхВхГ без упаковки | 158×198×380 мм (по РЭ 2000-IN-2x9) |
| Масса | 10,5 кг |
| АКБ | 2 шт., 9 Ач (по РЭ 2000-IN-2x9) |
| Гарантия | 3 года (36 месяцев) с даты выпуска |

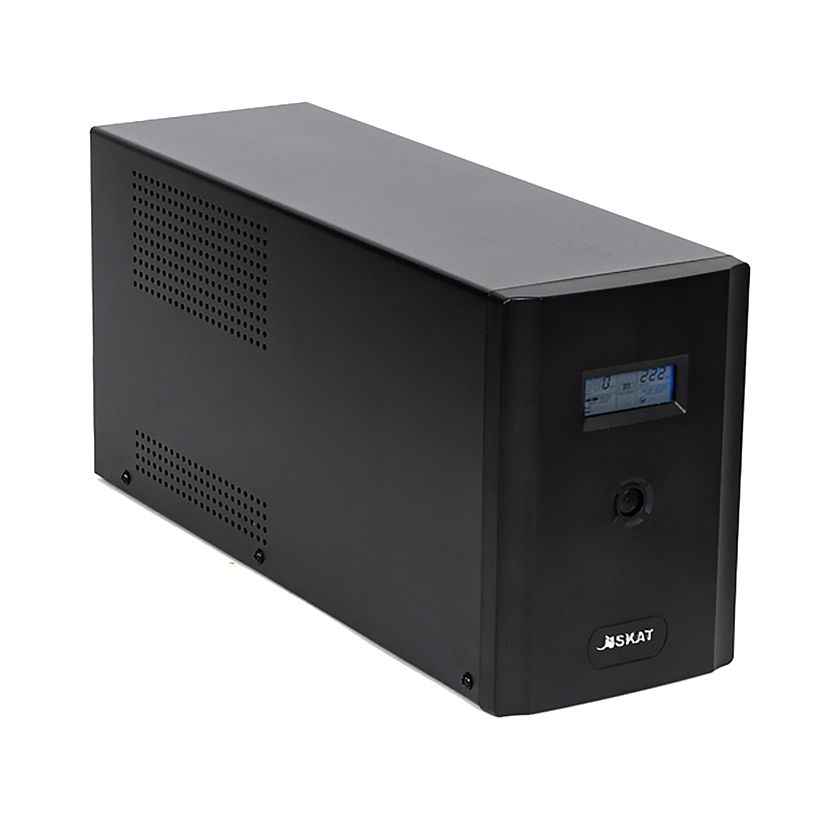

SKAT-UPS 3000/1800В новой редакции РЭ — 3000-IN-4x9. 3000 ВА / 1800 Вт, вход 162–290 В, переключение на батарею 8–10 мс, 4 АКБ по 9 Ач, масса 23 кг.
| Выходная мощность | 3000 ВА / 1800 Вт |
| Входное напряжение | 162–290 В, 50 Гц |
| Выходное напряжение | 220 В ±10% |
| Время переключения на батарею | 8–10 мс |
| Время работы при полной нагрузке | 2 мин |
| Встроенные АКБ | герметичные свинцово-кислотные 12 В, 4 шт. по 9 Ач |
| Время зарядки | 6–8 ч (до 90% полной ёмкости) |
| Выходные розетки | 4 (все с питанием от батарей), IEC 320 C13 и CEE 7/4 |
| Габариты ШхВхГ без упаковки | 145×213×436 мм |
| Масса | 23 кг (РЭ 3000/1800); не более 23,9 кг (РЭ 3000-IN-4x9) |
| Гарантия | 3 года (36 месяцев) с даты выпуска |
Как это работает и подключается
- В основном режиме нагрузка питается от сети через стабилизацию, АКБ заряжается. При выходе напряжения за допустимые пределы или пропадании сети ИБП автоматически переходит на АКБ, а при восстановлении сети возвращается.
- Звуковая сигнализация: сигнал каждые 10 секунд — работа от АКБ, каждую секунду — низкий заряд АКБ, каждые полсекунды — перегрузка, непрерывный — неисправность.
- У 600/350 и 800 индикация светодиодная, у 1000/600 и 1500/900 — дисплей с уровнями входного и выходного напряжения, заряда АКБ и нагрузки; у 2000/1200 и 3000/1800 на передней панели кнопка и дисплей режима, на дисплее уровни входного (INPUT) и выходного (OUTPUT) напряжения, заряд АКБ (BATT LEVEL) и нагрузка (LOAD LEVEL).
Монтаж
- Включить ИБП в сеть через розетку с заземляющим контактом. Нажать кнопку включения при выключенном подключённом оборудовании, затем включить нагрузку. Кнопкой выходное напряжение отключается, а заряд батареи продолжается.
- Потребляемая мощность нагрузки не должна превышать номинальную мощность ИБП.
- Не закрывать вентиляционные отверстия; не ставить ИБП ближе 1 м к нагревательным приборам и под прямое солнце (РЭ 600/350).
Примеры
Питание компьютера и периферии с корректным завершением работы
ИБП запитывает ПК или другую нагрузку 220 В при пропадании сети; по USB подключается к компьютеру, и программа из комплекта (UPSilon 2000 для 600/350) следит за состоянием сети и ИБП.
Запуск без сети
У всех моделей серии есть «холодный старт»: ИБП можно включить для работы от АКБ при отсутствии сетевого напряжения.
Частые вопросы
Чем отличаются модели серии?
Мощностью (600/350, 800/480, 1000/600, 1500/900, 2000/1200, 3000/1800 ВА/Вт), числом АКБ и розеток, индикацией (у младших светодиоды, у 1000/600 и старше — дисплей), размерами и массой (от 4,2 до 23 кг).
Как быстро ИБП переключается на батарею?
Время переключения 2…6 мс; у 3000/1800 — 8…10 мс.
Сколько времени заряжается АКБ?
До 90% полной ёмкости за 6…8 часов.
Как называются 2000/1200 и 3000/1800 в новой редакции РЭ?
SKAT-UPS 2000-IN-2x9 и SKAT-UPS 3000-IN-4x9 — те же ИБП (2000 ВА / 1200 Вт и 3000 ВА / 1800 Вт); в новой редакции РЭ указаны 2 и 4 АКБ по 9 Ач.
Нюансы и грабли
- Работа без заземления запрещена; также нельзя использовать ИБП в помещении со взрывоопасной или химически активной средой, с токопроводящей пылью, под каплями и брызгами и на открытых площадках.
- Форма выходного напряжения — ступенчатая аппроксимация синусоиды, не чистая синусоида: для нагрузок, чувствительных к форме напряжения, это надо учитывать при выборе.
- Название модели в файле РЭ (800-400) расходится с мощностью в тексте РЭ (800 ВА / 480 Вт) — уточняйте по этикетке.
- Встроенная АКБ подлежит сдаче в пункт приёма для утилизации; ИБП нельзя выбрасывать в бытовой мусор.
- У 3000/1800 вход 162…290 В и переключение на батарею 8…10 мс, у остальных моделей серии — 2…6 мс; для нагрузок, чувствительных к паузе, это существенно. Время работы от АКБ при полной нагрузке — около 2 мин (у 800 — 7 мин), для длительной автономии нужна нагрузка заметно меньше номинала.
