SKAT-UPS МК RACK 2U и 3U — раздвижные направляющие для ИБП и батарейных блоков в шкафу 19"

Пара телескопических направляющих 2U или 3U для установки ИБП SKAT-UPS и батарейных блоков SKAT BC в 19-дюймовый шкаф глубиной 600–800 мм. Выдерживают до 95 кг.

Модели семейства

Общие данныеДва раздвижных направляющих кронштейна (правый и левый) из углеродистой стали с порошковой окраской. Телескопическое раздвижение под шкаф глубиной до 800 мм, вспомогательные кронштейны подпирают тыл оборудования в зависимости от его глубины.

Для шкафов	19", глубина 600–800 мм
Максимальная нагрузка	не более 95 кг
Тип крепежа	резьбовое соединение (гайка закладная, шайба, винт)
Установочный размер	не более 495 мм (максимальный 800 мм)
Комплект поставки	комплект, РЭ, упаковка, комплект крепежа
Гарантия	5 лет со дня продажи, срок службы 10 лет

SKAT-UPS МК RACK 2UНаправляющие высотой 2U, масса 3,5 кг, габариты 600×84×67 мм.

Высота кронштейна	2U
Масса нетто (брутто)	не более 3,5 (3,8) кг
Габариты ШхВхГ без упаковки	600×84×67 мм
Габариты в упаковке	655×140×95 мм

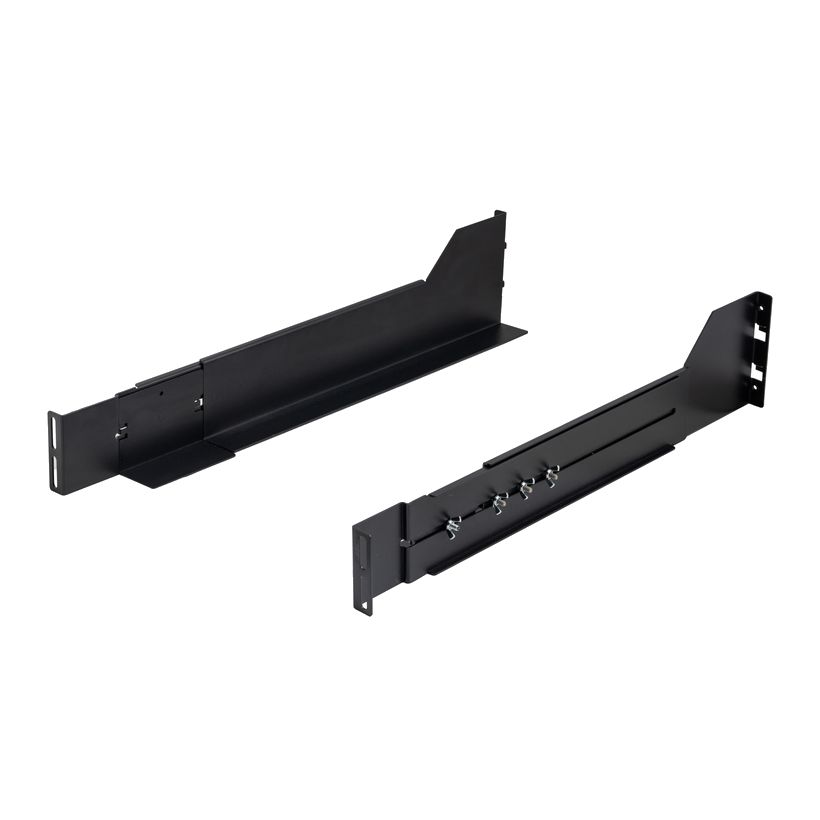

SKAT-UPS МК RACK 3UНаправляющие высотой 3U, масса 4 кг, габариты 600×127×67 мм.

Высота кронштейна	3U
Масса нетто (брутто)	не более 4 (5) кг
Габариты ШхВхГ без упаковки	600×127×67 мм
Габариты в упаковке	685×315×130 мм

Как это работает и подключается

Комплект состоит из двух телескопических направляющих: правой и левой. Они скользят по верхним полочкам направляющей и подвижного кронштейна, роль фиксаторов и ограничителей выполняют запрессованные шпильки.
Вспомогательные кронштейны подбирают по глубине устанавливаемого оборудования и фиксируют барашковыми гайками.

Монтаж

Перед монтажом убедитесь, что шкаф надёжно закреплён и не опрокинется, и отключите питание оборудования в шкафу. Если отключить нельзя, повесьте предупредительные таблички «Не включать! Идёт работа» (в комплект не входят). Нужен свободный доступ спереди и сзади и полностью открывающиеся двери шкафа.
Установите по две закладные гайки в каждую из четырёх стоек шкафа с внутренней стороны. Для установки сожмите фиксирующие усики гайки, заведите в квадратное отверстие и отпустите; затем проверьте прочность фиксации.
Соберите нужное число комплектов «винт с шайбой» (инструмент со шлицем РН3). Ослабьте на один-два оборота три барашковые гайки на каждом кронштейне, раздвиньте кронштейны, вложите правый и левый в стойки, прикрепите фронтальную часть двумя винтами не до упора, сдвиньте тыльную часть до совпадения со стойкой и закрутите её винты до упора. Затем затяните до упора четыре фронтальных винта и барашковые гайки.
Выставьте вспомогательные кронштейны по глубине оборудования и зафиксируйте барашковыми гайками, затем установите оборудование на опорные полочки.

Примеры

Тяжёлый ИБП или батарейный блок в шкафу

Оборудование ставят на опорные полочки направляющих, а не вешают на передние стойки. РЭ рассчитывает комплект на нагрузку до 95 кг.

Частые вопросы

Какое оборудование на нём ставят?

ИБП SKAT-UPS и батарейные блоки SKAT BC. Комплект рассчитан на 19" шкафы и стойки глубиной 600–800 мм.

Нюансы и грабли

Не превышайте нагрузку 95 кг. Для установки оборудования массой более 50 кг нужны минимум два человека.
Кронштейны поставляются собранными, раздвигаться должны легко: не прикладывайте избыточных усилий и ударов. Повреждённые кронштейны и крепёж использовать нельзя.
Не монтируйте под напряжением без допуска. Для работ с подключённым оборудованием у персонала должен быть допуск к работе в электроустановках до 1000 В.

Документация

Бастион — руководство по эксплуатации монтажного комплекта SKAT-UPS МК RACK 2U / 3U (ФИАШ.301561.279 РЭ-1)
