SKAT-UPS 1000-RACK-2x9, 1500-RACK-3x9, 2000-RACK-4x9, 3000-RACK-6x9 — онлайн-ИБП 2U со встроенными АКБ 12 В / 9 Ач
Однофазные онлайн-ИБП 2U на 1000, 1500, 2000 и 3000 ВА для 19" стойки или стола: внутри батареи 12 В / 9 Ач, байпас, EPO, USB, RS-232, слот под SNMP, внешний батарейный блок SKAT BC.
Модели семейства
Общие данныеПараметры РЭ, общие для четырёх моделей.
| Входное напряжение и частота | 220 В, 50 / 60 Гц (автоопределение) |
| Выходное напряжение | 220 В, синусоида |
| Топология | онлайн, двойное преобразование; время переключения на АКБ — 0 мс |
| Крест-фактор | 3:1 |
| Корпус | металл, высота 2U, 19" стойка (горизонтально) или стол (вертикально) |
| Интерфейсы | RS-232, USB, слот для SNMP или релейного модуля, вход EPO |
| Рабочая температура | 0…+40 °С |
| Степень защиты | IP20 |
| Гарантия | на изделие 5 лет, на АКБ в составе изделия 12 месяцев; срок службы 10 лет с изготовления |
SKAT-UPS 1000-RACK-2x91000 ВА / 900 Вт, две внутренние АКБ.
| Мощность | 1000 ВА / 900 Вт |
| Вход без перехода на АКБ | 160…300 В при 100% нагрузки |
| Вход для режима «БАЙПАС» | 121…275 В |
| Точность выходного напряжения | ±1% |
| КПД («ОСНОВНОЙ» / «РЕЗЕРВ» / «БАЙПАС») | не менее 91 / 88 / 94% |
| Переключение на «БАЙПАС» | не более 4 мс |
| Внутренние АКБ | 2 шт. по 9 Ач, ток заряда не более 1,4 А, напряжение заряда 27,4 В ±1% |
| Габариты ШхГхВ без упаковки | не более 440х430х88 мм |
| Масса нетто (брутто) | не более 14,0 (16,1) кг |
| Батарейный блок | SKAT BC 24/18S |

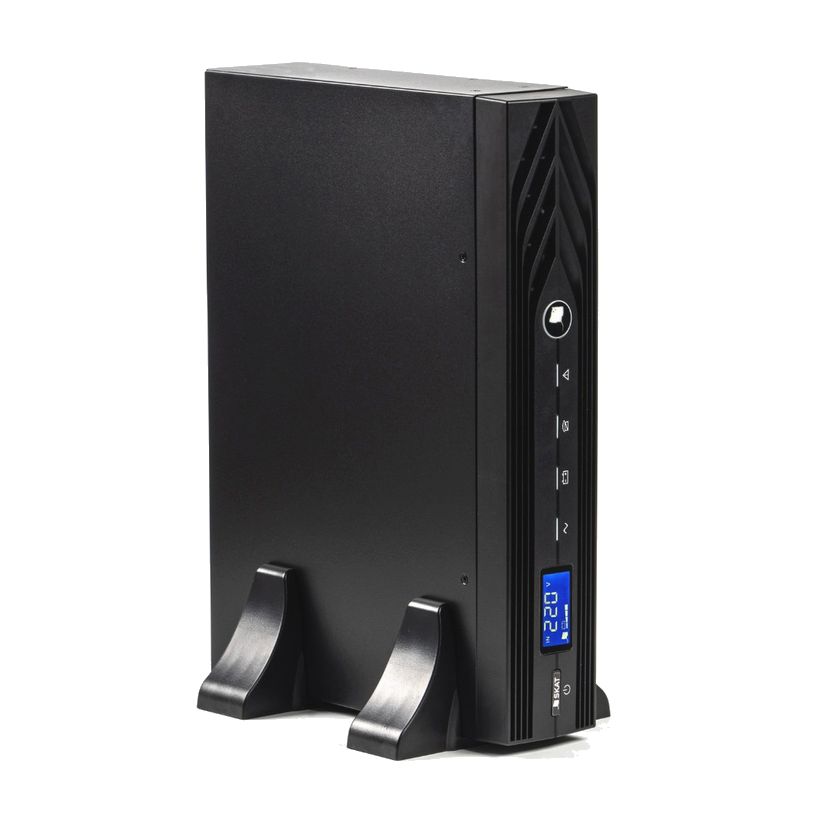

SKAT-UPS 1500-RACK-3x91500 ВА / 1350 Вт, три внутренние АКБ.
| Мощность | 1500 ВА / 1350 Вт |
| Вход без перехода на АКБ | 160…290 В при 100% нагрузки |
| Вход для режима «БАЙПАС» | от -45% до +25% от номинала |
| Точность выходного напряжения | ±3% |
| КПД («ОСНОВНОЙ» / «РЕЗЕРВ» / «БАЙПАС») | не менее 90 / 85 / 94% |
| Переключение на «БАЙПАС» | не более 10 мс |
| Внутренние АКБ | 3 шт. по 9 Ач, ток заряда не более 1,4 А |
| Габариты ШхГхВ без упаковки | не более 440х430х88 мм |
| Масса нетто (брутто) | не более 24,0 (27,0) кг |
| Батарейный блок | SKAT BC 36/18S |

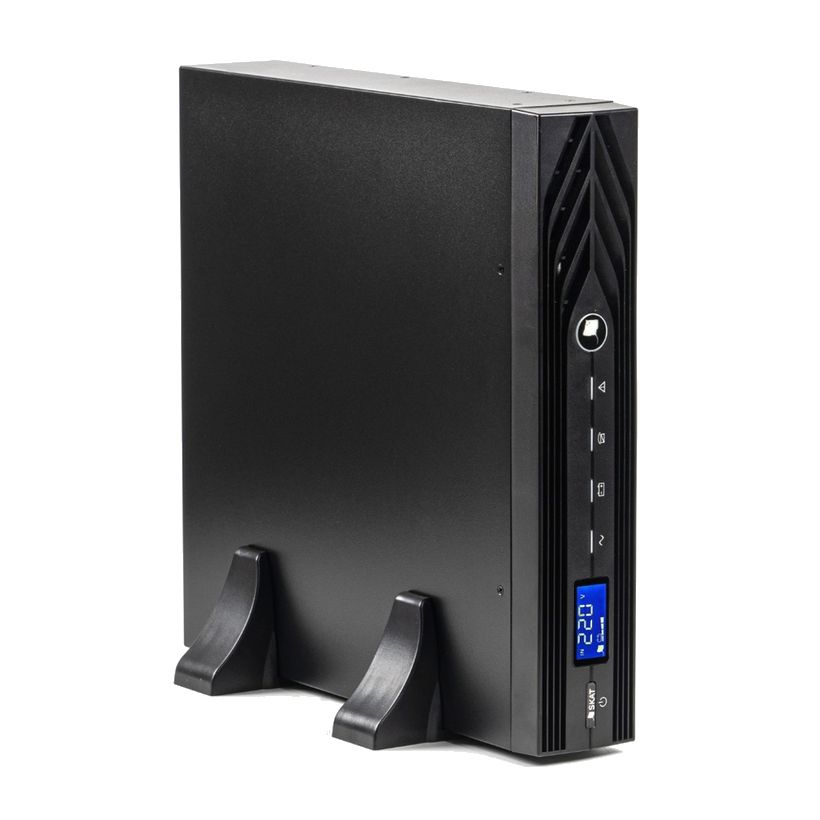

SKAT-UPS 2000-RACK-4x92000 ВА / 1800 Вт, четыре внутренние АКБ.
| Мощность | 2000 ВА / 1800 Вт |
| Вход без перехода на АКБ | 160…300 В при 100% нагрузки |
| Вход для режима «БАЙПАС» | от -45% до +25% от номинала |
| Точность выходного напряжения | ±1% |
| КПД («ОСНОВНОЙ» / «РЕЗЕРВ» / «БАЙПАС») | не менее 89 / 85 / 94% |
| Переключение на «БАЙПАС» | не более 10 мс |
| Внутренние АКБ | 4 шт. по 9 Ач, ток заряда не более 1,0 А |
| Габариты ШхГхВ без упаковки | не более 440х556х88 мм |
| Масса нетто (брутто) | не более 21,1 (24,5) кг |
| Батарейный блок | SKAT BC 48/18S |

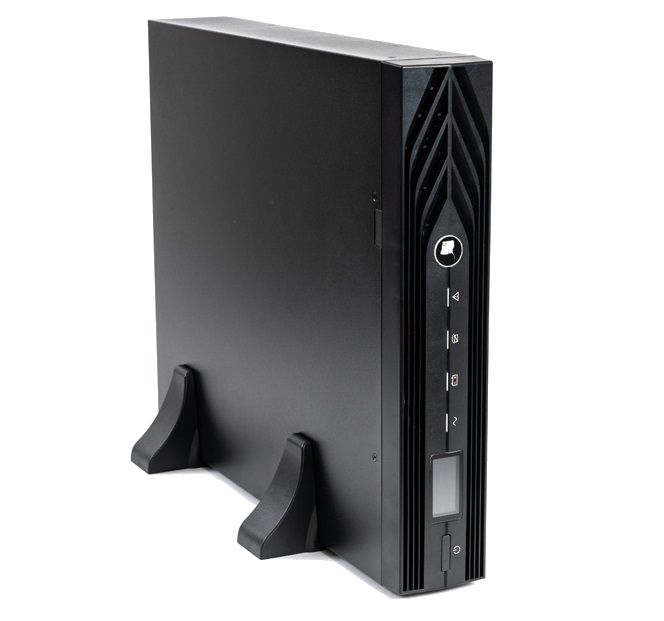

SKAT-UPS 3000-RACK-6x93000 ВА / 2700 Вт, шесть внутренних АКБ.
| Мощность | 3000 ВА / 2700 Вт |
| Вход без перехода на АКБ | 160…300 В при 100% нагрузки |
| Вход для режима «БАЙПАС» | 121…275 В |
| Точность выходного напряжения | ±1% |
| КПД («ОСНОВНОЙ» / «РЕЗЕРВ» / «БАЙПАС») | не менее 90 / 86 / 94% |
| Переключение на «БАЙПАС» | не более 10 мс |
| Внутренние АКБ | 6 шт. по 9 Ач, ток заряда не более 1,0 А, напряжение заряда 82,1 В ±1% |
| Габариты ШхГхВ без упаковки | не более 440х715х88 мм |
| Масса нетто (брутто) | не более 29,3 (32,0) кг |
| Батарейный блок | SKAT BC 72/18S |
Как это работает и подключается
- Три режима: «ОСНОВНОЙ» (питание нагрузки через инвертор и заряд АКБ), «РЕЗЕРВ» (питание от АКБ при пропадании сети или выходе напряжения за пределы) и «БАЙПАС» (при внутренней неисправности или перегрузке нагрузка питается напрямую от сети).
- В режиме «РЕЗЕРВ» при остатке заряда около 20% звуковой сигнал звучит каждую секунду, ниже 10% ИБП выключает выход, защищая АКБ от глубокого разряда. Нагрузка «SEGMENT 1» (некритичная) при перегрузке в «РЕЗЕРВ» отключается первой.
- Холодный старт без ограничений: ИБП можно включить без сети от заряженных АКБ при полной нагрузке.
- EPO: в обычной работе контакты разъёма должны быть замкнуты; размыкание — аварийное отключение выходного напряжения.
- Для включения и выключения удерживайте кнопку до звукового сигнала. После включения ИБП проходит самотестирование, несколько секунд работает в «БАЙПАС» и переходит в «ОСНОВНОЙ».
Монтаж
- Ставьте ИБП в закрытом помещении с хорошей вентиляцией, без прямых солнечных лучей и не ближе 1 м к нагревателям; вентиляционные отверстия спереди и сзади не закрывайте.
- Вертикально — на две пластиковые основы из комплекта, предварительно собрав скобы. В 19" стойку — на два монтажных кронштейна винтами с потайной головкой, затем закрепить на передних стойках.
- Винт заземления соединяется с контуром заземления шкафа перемычкой (в комплект не входит). Работа без заземления запрещена.
- Подключение при отключённой сети: кабели нагрузок — в выходные розетки, сетевой шнур — во входной разъём «СЕТЬ», при необходимости — батарейный блок SKAT BC, ПК и устройство EPO.
- Замена внутренних АКБ: снять переднюю пластиковую панель, отсоединить разъём АКБ отсека, снять переднюю стенку отсека (один винт слева, два справа), вытащить лоток с батареями; обратно в обратном порядке.
- От генератора рекомендуется мощность вдвое больше мощности ИБП; подключать после запуска и стабилизации мощности генератора.
Примеры
ИБП для сервера, коммутатора или СКУД в стойке
РЭ называет назначение — питание компьютеров, вычислительных сетей, оборудования связи и другой ответственной нагрузки 220 В. Модель выбирают по мощности нагрузки: 1000, 1500, 2000 или 3000 ВА.
Увеличение времени резерва
К ИБП подключают внешний батарейный блок SKAT BC: 24/18S для 1000, 36/18S для 1500, 48/18S для 2000 и 72/18S для 3000. В ИБП есть отдельный разъём для внешнего батарейного блока.
Мониторинг по сети
В слот можно поставить SNMP-адаптер или плату релейного интерфейса; на ПК ИБП подключается по USB или RS-232 (кабель RS-232 в комплекте).
Частые вопросы
Чем отличаются модели?
Мощностью, числом внутренних АКБ (2, 3, 4 и 6 штук по 9 Ач), глубиной корпуса (430, 430, 556 и 715 мм) и подходящим батарейным блоком SKAT BC.
Что в комплекте?
ИБП, РЭ, сетевой кабель, кабель RS-232, комплект пластиковых основ, кронштейны для 19" стойки (шкафа), карта установки ПО и упаковка.
Можно ли докупить тестер АКБ?
РЭ предлагает отдельно тестер ёмкости АКБ SKAT-T-AUTO (код товара 254) и батарейный блок SKAT BC.
Нюансы и грабли
- В РЭ 1000-RACK-2x9 в описании сказано «до 2000 ВА» и «четырьмя батареями», а в таблице характеристик — 1000 ВА и две АКБ. Это явная опечатка шаблона: берите значения из таблицы.
- У 1500-RACK-3x9 точность выходного напряжения указана ±3%, у остальных ±1% — проверьте, подходит ли это вашей нагрузке.
- Если каждые две минуты включаются звуковой сигнал и индикатор «ВНИМАНИЕ», РЭ 1000-RACK-2x9 называет причиной обратную фазировку «ФАЗА»/«НЕЙТРАЛЬ» на входном разъёме: отсоедините сетевой кабель и подключите правильно.
- Выше +40 °С мощность нагрузки нужно уменьшить на 12% на каждые 5 °С; выше +50 °С эксплуатация запрещена.
- Для полного выключения сначала отключают сеть, затем АКБ. После выключения АКБ разряжается и может выйти из строя; перед длительным хранением АКБ отсоединяют. ИБП с подключённой АКБ подключают к сети каждые 4–6 месяцев не менее чем на 12 часов.
- Подключение АКБ сопровождается искрением из-за заряда конденсаторов.
- Перед работой в «РЕЗЕРВ» АКБ рекомендуется зарядить: РЭ 1000-RACK-2x9 называет 3…6 часов; если сработала защита по току, нужно нажать кнопку сброса на задней панели.
Документация
- Бастион — РЭ SKAT-UPS 1000-RACK-2x9 (ФИАШ.436518.238 РЭ-4)
- Бастион — РЭ SKAT-UPS 1500-RACK-3x9 (ФИАШ.436518.284 РЭ-3) и SKAT-UPS 2000-RACK-4x9 (ФИАШ.436518.223 РЭ-4) (два файла)
- Бастион — РЭ SKAT-UPS 3000-RACK-6x9 (ФИАШ.436518.239 РЭ-5)
