SKAT-UPS 6-RACK-3/1-ON и 10-RACK-3/1-ON — on-line ИБП 6 и 10 кВА, трёхфазный вход, однофазный выход, 3U

On-line ИБП 6 и 10 кВА в корпусе 3U для 19-дюймовой стойки или вертикальной установки: вход трёхфазный или однофазный, выход однофазный 220/230/240 В, внешние АКБ.

Модели семейства

Общие данныеОбщее для обеих моделей по РЭ.

Тип ИБП	on-line, двойное преобразование; вход трёхфазный (3Ph+N+PE) или однофазный (L+N+PE), выход однофазный (L+N+PE)
Номинальное входное напряжение	380 В (3Ph+N+PE) настраивается 380/400/415 В; 220 В (L+N+PE) настраивается 220/230/240 В; частота 50 Гц
Входное напряжение без перехода на АКБ	208…475 В; частота 40…70 Гц при 100% нагрузки
Входной коэффициент мощности	не менее 0,99; THDi не более 3%
Номинальное выходное напряжение	220 В заводская установка, настраивается 220/230/240 В
Выходной коэффициент мощности	1,0 при 20 АКБ, 0,9 при 18 АКБ, 0,8 при 16 АКБ
КПД	96% в режиме «ОСНОВНОЙ», 89% в режиме «РЕЗЕРВ»
АКБ	герметичные свинцово-кислотные 12 В, внешние: 16 (±96 В), 18 (±108 В) или 20 (±120 В) шт., заводская установка 16 шт. и 40 Ач; в комплект не входят
Перегрузка в режиме «ОСНОВНОЙ»	100–110% — 60 мин, 110–125% — 10 мин, 125–150% — 1 мин, свыше 150% — немедленно
Корпус и условия	443(485) х 131(3U) х 710 мм без упаковки; IP20, 0…+40 °C, влажность до 95%
Интерфейсы	RS-232, RS485 (RJ45), параллельные порты, слот для SNMP- или релейного модуля, EPO, порты «сухой контакт»

SKAT-UPS 6-RACK-3/1-ON6000 ВА / 6000 Вт, ток заряда АКБ не более 12 А, масса 27,1 кг.

Полная / активная мощность	6000 ВА / 6000 Вт
Ток заряда АКБ	не более 12 А (устанавливается автоматически по ёмкости АКБ)
Сечение проводов сети, АКБ, нагрузки и заземления	не менее 6 мм2
Масса нетто (брутто)	27,1 (30,9) кг

SKAT-UPS 10-RACK-3/1-ON10 000 ВА / 10 000 Вт, ток заряда АКБ не более 14 А, масса 27,9 кг.

Полная / активная мощность	10000 ВА / 10000 Вт
Ток заряда АКБ	не более 14 А (устанавливается автоматически по ёмкости АКБ)
Сечение проводов сети, АКБ, нагрузки и заземления	не менее 10 мм2
Масса нетто (брутто)	27,9 (31,7) кг

Как это работает и подключается

Режимы: «ОСНОВНОЙ», «ECO» (нагрузка питается напрямую от сети), «РЕЗЕРВ» (от АКБ), «БАЙПАС» и «СЕРВИСНЫЙ БАЙПАС». Холодный старт без сети допускается, в том числе при полной нагрузке.
Заряд АКБ трёхэтапный, переключение между постоянным током, постоянным напряжением и плавающим режимом автоматическое. При разряде ниже 10% номинальной ёмкости ИБП отключает выход.
На перфорированной передней панели — ЖК-дисплей, светодиоды и кнопки; кнопку On для запуска от АКБ держат нажатой более двух секунд.
Число и ёмкость АКБ, выходное напряжение и ECO настраиваются с панели (приложение 2 РЭ).

Монтаж

Установка в сухом закрытом помещении с хорошей вытяжной вентиляцией, вдали от воды, источников вибрации, горючих и химически активных веществ и пыли; место с ограниченным доступом посторонних. Вентиляционные отверстия на передней и задней панелях не закрывать; защитить корпус от прямых солнечных лучей.
В 19-дюймовый шкаф ставят на полку или направляющие, высота корпуса 3U. Вертикально — на пластиковые основы из комплекта. Если ИБП хранился на холоде, перед включением выждите не менее двух часов и дождитесь полного высыхания конденсата.
АКБ: две группы (положительная и отрицательная) с одинаковым числом батарей, 16, 18 или 20 шт. Перемычки АКБ и пыльники входят в комплект. Между АКБ и ИБП нужен DC-совместимый трёхполюсный автомат SF рядом с АКБ, на напряжение не менее 250 В постоянного тока и с током гарантированного расцепления не менее 10 кА; включайте SF только после монтажа всех перемычек.
Вариант входа задают медными шинами-перемычками на клеммном блоке: для трёхфазного входа с одним источником соединены Bps-N с Vin-N и Bps-L с Vin-A (так ИБП поставляется), для однофазного входа с одним источником — Bps-N с Vin-N и одной шиной Bps-L, Vin-A, Vin-B, Vin-C.
Внешние защитные автоматы нужны на вход, выход и батарейный ввод; рекомендованные номиналы для предельного тока КЗ 10 кА — в таблице РЭ. Автоматы с защитой от утечки не рекомендуются: у ИБП большой ток утечки.
Заземление подсоединяют первым, отсоединяют последним. Сечения проводов — не менее 6 мм2 для 6 кВА и 10 мм2 для 10 кВА.

Примеры

Серверная или телекоммуникационный шкаф с трёхфазным вводом

Вход можно подключить к трёхфазной сети, к однофазной или к двум разным источникам — вариант выбирают медными шинами-перемычками на входном клеммном блоке; нагрузка получает однофазное напряжение.

Установка в 19-дюймовую стойку или вертикально

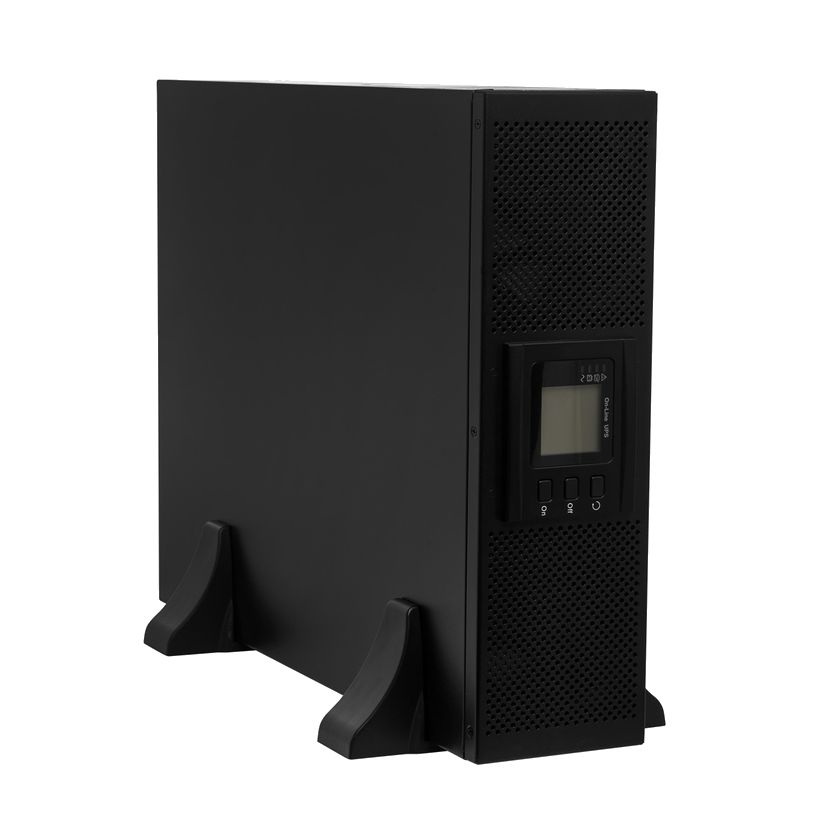

Корпус высотой 3U ставят на полку или направляющие шкафа; для вертикальной установки в комплекте есть пластиковые основы.

Параллельная система

Параллельные порты на задней панели позволяют объединять ИБП для резервирования или наращивания мощности.

Частые вопросы

Можно ли подключить ИБП к однофазной сети?

Да. Вход рассчитан на трёхфазную сеть 380/400/415 В или на однофазную 220/230/240 В; вариант задают перемычками на входном клеммном блоке.

Сколько батарей нужно?

16, 18 или 20 штук по 12 В; от этого зависит выходной коэффициент мощности (0,8 при 16, 0,9 при 18, 1,0 при 20 батареях). Заводская установка — 16 шт. и 40 Ач.

Сколько ИБП можно включить параллельно?

От двух до четырёх одной модели.

Нюансы и грабли

Заводская установка — 16 батарей по 40 Ач. Если батарей 18 или 20 или ёмкость другая, настройку меняют при первом включении в режиме «БАЙПАС».
Запрещены батареи разных производителей, ёмкости, типа и даже разной даты изготовления.
Для полного выключения сначала отключают сеть, затем АКБ. После выключения ИБП с подключённой АКБ она продолжает разряжаться — перед хранением АКБ отключают.
Выше +40 °C на каждые 5 °C нагрузку снижают на 12%, выше 50 °C эксплуатация запрещена; выше 1500 м над уровнем моря мощность тоже снижается (таблица в РЭ).
Работа без защитного заземления, на открытых площадках и во взрывоопасной или химически активной среде запрещена.
При параллельной работе число ИБП — от двух до четырёх.

Документация

Бастион — руководство по эксплуатации SKAT-UPS 6-RACK-3/1-ON и SKAT-UPS 10-RACK-3/1-ON (ФИАШ.436518.391)
