SKAT-UPS RACK-ON-E — on-line ИБП 1000 и 3000 ВА для 19" стойки
On-line ИБП в корпусе 2U на 1000 и 3000 ВА с внешними АКБ 12 В, синусоидой на выходе, режимом байпас, портами RS-232 и USB и слотом под SNMP- или релейный модуль.
Модели семейства
Общие данныеОбщие параметры серии по паспортам.
| Тип | on-line, двойное преобразование; форма выходного напряжения синусоидальная |
| Номинальное напряжение | 220 В, 50 Гц на входе и на выходе |
| Допустимый диапазон изменения частоты входного напряжения | 40…70 Гц |
| Входной коэффициент мощности | не менее 0,99 |
| Выходной коэффициент мощности | 0,9 |
| Точность выходного напряжения | ±1% |
| Время переключения в режим «РЕЗЕРВ» | 0 мс |
| АКБ | внешние герметичные свинцово-кислотные 12 В, в комплект не входят |
| Ток заряда АКБ | не более 6,0 А |
| Среднее время заряда АКБ до 90% | 4 ч |
| Высота в стойке | 2U |
| Условия эксплуатации | 0…+40 °C, влажность 20…90%, хранение -25…+55 °C, шум не более 55 дБ |
| Степень защиты | IP20 |
| Интерфейсы | RS-232 и USB (одновременно не работают), слот для SNMP- или релейного модуля, разъём EPO |
SKAT-UPS 1000-RACK-ON-E1000 ВА / 900 Вт, 8 розеток C13, две внешние АКБ 12 В (24 В).
| Полная / активная мощность | 1000 ВА / 900 Вт |
| Розетки | 8 шт. IEC 60320 C13, все с батарейной поддержкой |
| АКБ | 2 шт. 12 В, рекомендуемая ёмкость 40—120 Ач |
| Напряжение заряда АКБ | 27,4±1% |
| Режим «БАЙПАС» (входное напряжение) | 183…263 В |
| Максимальный входной ток | 4,9 А |
| Габариты без упаковки (ШхГхВ) | 440х325х88 мм |
| Масса нетто (брутто) | 6,4 (7,6) кг |
| Габариты в упаковке ШхВхГ | 560 х 210 х 475 мм (РЭ-3) |

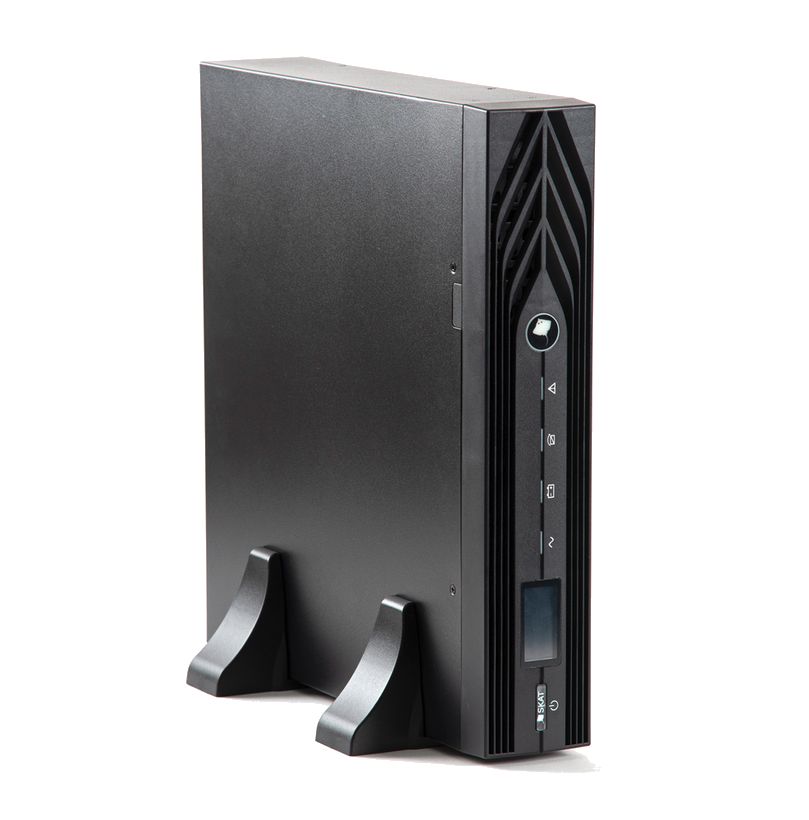

SKAT-UPS 1000 RACK исп.EБолее ранняя редакция РЭ на 1000 ВА (ФИАШ.436518.287 РЭ): другой корпус и масса, чем у 1000-RACK-ON-E по РЭ-3. Те же 2U и две внешние АКБ 12 В.
| Номинальная мощность | полная 1000 ВА, активная 900 Вт |
| Вход без перехода на АКБ при 100% нагрузке | 160…290 В; частота 45…55 / 55…65 Гц (автоопределение 50 / 60 Гц) |
| Режим БАЙПАС без отключения нагрузки | -45%; +25% от номинального входного |
| Выход | 220 В, статическая точность ±3%, синусоида; КНИ не более 3% (линейная) и 5% (нелинейная) |
| КПД | «ОСНОВНОЙ» не менее 90%, «РЕЗЕРВ» 85%, «БАЙПАС» 94% |
| Время переключения | в «БАЙПАС» и в «ECO» не более 10 мс, в «РЕЗЕРВ» 0 мс |
| Потребление от сети | при 100% нагрузке не более 1300 ВА; без нагрузки не более 130 ВА |
| АКБ | 2 шт. 12 В, рекомендуемая ёмкость 40—120 Ач; ток заряда не более 6 А |
| Сигнал о скором разряде / отключение | 21,9 В / 10,0 В на каждой из двух АКБ |
| Габариты ШхГхВ без упаковки | 440х430х86,5 мм (в упаковке 520х560х205 мм) |
| Масса нетто (брутто) | не более 11,5 (20,0) кг |
| Рабочие условия | 0…+40 °С, влажность не более 90%, IP20 |
SKAT-UPS 3000-RACK-ON-E3000 ВА / 2700 Вт, розетки 8 шт. C13 и 1 шт. C19, шесть внешних АКБ 12 В.
| Полная / активная мощность | 3000 ВА / 2700 Вт |
| Розетки | 8 шт. IEC 60320 C13 и 1 шт. C19, все с батарейной поддержкой |
| АКБ | 6 шт. 12 В, рекомендуемая ёмкость 40—200 Ач |
| Напряжение заряда АКБ | 82,1±1% |
| Режим «БАЙПАС» (входное напряжение) | 180…260 В |
| Максимальный входной ток | 16,0 А |
| Габариты без упаковки (ШхГхВ) | 440х600х88 мм |
| Масса нетто (брутто) | 11,9 (13,9) кг |
| Габариты в упаковке ШхВхГ | 565 х 210 х 730 мм (РЭ-3) |

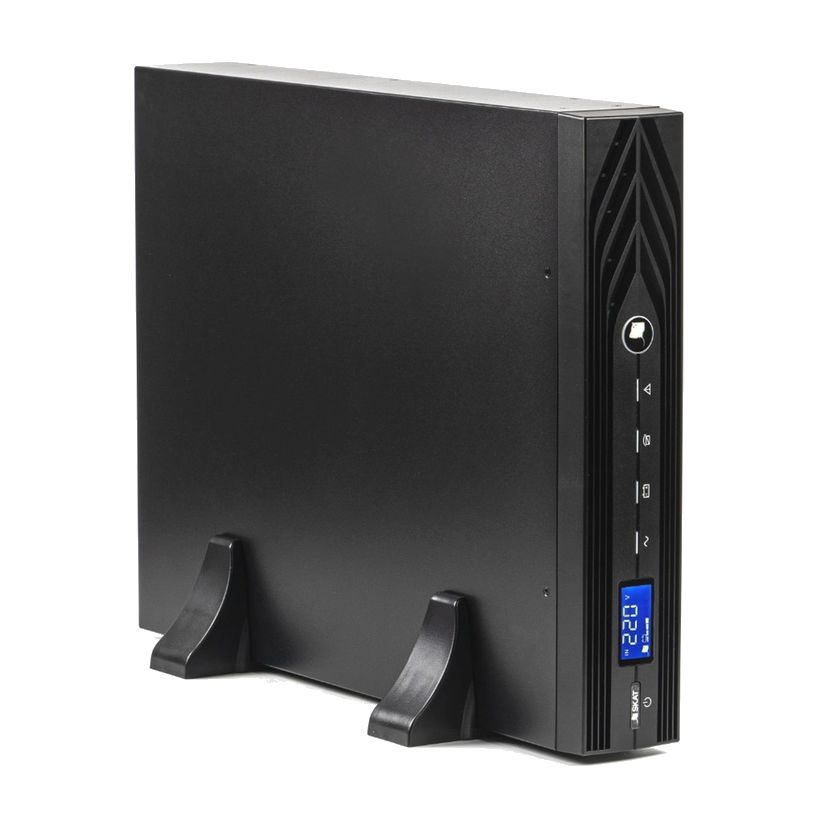

SKAT-UPS 3000-RACK-ONИсполнение без «E» (РЭ ФИАШ.436518.420 РЭ-2): 3000 ВА / 2700 Вт, шесть внешних АКБ 12 В; в свидетельстве о приёмке — 3000/2700-RACK-ON-Ext72-EB(6x40-200)+BC. Отличие от 3000-RACK-ON-E — розетки: 2 Schuko и 1 IEC 60320 C19.
| Полная / активная мощность | 3000 ВА / 2700 Вт |
| Розетки | 2 шт. Schuko и 1 шт. IEC 60320 C19 (16 А), все с батарейной поддержкой |
| АКБ | 6 шт. 12 В, рекомендуемая ёмкость 40—200 Ач |
| Напряжение заряда АКБ | 82,1±1% |
| Режим «БАЙПАС» (входное напряжение) | 180…260 В |
| Максимальный входной ток | 16,0 А |
| Масса нетто (брутто) | не более 11,9 (13,9) кг |
| Габариты в упаковке ШхВхГ | 565 х 210 х 730 мм (РЭ-3) |
| Габариты без упаковки ШхВхГ | 440 х 88 х 600 мм (в упаковке 565 х 210 х 730 мм) |
Как это работает и подключается
- В режиме «ОСНОВНОЙ» ИБП питает нагрузку стабилизированным синусоидальным напряжением и заряжает АКБ. При пропадании сети или выходе напряжения за границы диапазона немедленно переходит на АКБ («РЕЗЕРВ»).
- При заряде АКБ около 20% от номинальной ёмкости включается сигнал каждую секунду и вспыхивают индикаторы «ВНИМАНИЕ!» и «АКБ»; ниже 10% — выход отключается, защищая АКБ.
- Режим «БАЙПАС» включается при внутренней неисправности или перегрузке сверх допустимой; в этом режиме нагрузка питается напрямую от сети и работа от АКБ невозможна.
- Розетки разбиты на группы SEGMENT 1 (для некритичной нагрузки) и SEGMENT 2: в режиме «РЕЗЕРВ» SEGMENT 1 отключается раньше, чтобы сохранить энергию для критичной нагрузки. Порог отключения SEGMENT 1 у 1000 — 22,9 В на АКБ, у 3000 — 68,2 В (сигнал о скором разряде — 68,4 В); общее отключение у 1000 при 22,0 В, SEGMENT 2 у 3000 при 65,0 В.
- При размыкании контактов EPO выход отключается, заряд АКБ прекращается, дисплей показывает код 45; для запуска контакты должны быть замкнуты.
Монтаж
- Устанавливать в закрытом помещении с хорошей вентиляцией и ограниченным доступом, не ближе одного метра от нагревательных приборов и вне прямого солнца.
- Вертикально ИБП ставят на две пластиковые основы из комплекта; в 19" шкаф — на полку или направляющие (направляющие не входят) с двумя кронштейнами; винт заземления соединяют перемычкой с контуром заземления шкафа (перемычка не входит).
- АКБ: для 1000 — две батареи 12 В, соединённые последовательно перемычкой из комплекта, кабель АКБ подключается к разъёму с маркировкой -24VDC+ (чёрный провод на минус, красный на плюс); для 3000 — шесть батарей (напряжение заряда 82,1 В). Клеммы АКБ закрывают пыльниками.
- Подключать при отключённой сети: нагрузки, кабель АКБ, при необходимости ПК и разъём EPO, затем сетевой кабель в розетку с заземлением. Сумма токов утечки ИБП и подключённых устройств не должна превышать 3,5 мА.
- При работе от генератора рекомендуемая мощность генератора вдвое больше мощности ИБП; ИБП подключают после запуска генератора и стабилизации его мощности.
Примеры
Резервирование оборудования в телекоммуникационной стойке
ИБП ставится в 19" шкаф на полку или направляющие и крепится кронштейнами к передним стойкам; АКБ размещают на нижних полках шкафа. Для установки паспорт рекомендует монтажный комплект SKAT-UPS RACK.
Мониторинг по сети
В слот на задней панели ставится SNMP-модуль (DL 801, DA 806, DU 803) или релейный модуль DC 302 — для расширенного мониторинга и выдачи сигналов.
Частые вопросы
Сколько АКБ нужно к ИБП?
К 1000 — две батареи 12 В по 40—120 Ач; к 3000 — шесть батарей 12 В по 40—200 Ач. Паспорт предлагает также батарейные блоки SKAT BC 24/18 RACK и BC 24/36 RACK для 1000 и BC 72/9 RACK для 3000.
Можно ли поставить ИБП в стойку 19"?
Да, корпус высотой 2U; в комплекте кронштейны, направляющие нужно купить отдельно.
Как отключить ИБП аварийно, дистанционно?
Через разъём EPO: размыкание контактов выключает выходное напряжение.
Чем 3000-RACK-ON отличается от 3000-RACK-ON-E?
Розетками: у 3000-RACK-ON две Schuko и одна C19, у 3000-RACK-ON-E восемь C13 и одна C19. Мощность 3000 ВА / 2700 Вт, шесть внешних АКБ, габариты и масса одинаковые.
Нюансы и грабли
- Если ИБП привезли или хранили на холоде, перед включением выдерживают не менее двух часов — возможна конденсация влаги.
- Код ошибки 27 на дисплее означает обратную фазировку на входном разъёме: достаточно перевернуть вилку сетевого кабеля.
- К выходу нельзя подключать лазерные принтеры и бытовые приборы вроде фенов — перегрузка.
- Мощность ограничивается условиями: при работе выше +40 °C на каждые 5 °C нагрузку уменьшают на 12% (выше 50 °C эксплуатация запрещена); при выходном напряжении до 208 В — до 80%; если частота входного напряжения вне пределов 50/60 ±4 Гц — до 75%; выше 1500 м коэффициент нагрузки падает (2000 м — 95%, 3000 м — 85%, 5000 м — 65%).
- Порты USB и RS-232 одновременно работать не могут.
- Для полного выключения сначала отключают сеть, затем АКБ. Выключенный ИБП с подключённой АКБ её разряжает — перед долгим хранением АКБ отключают.
- Даже при отключении от сети компоненты внутри ИБП остаются под напряжением от АКБ; работа без защитного заземления запрещена.
- Две редакции РЭ на 1000 ВА расходятся: SKAT-UPS 1000-RACK-ON-E (РЭ-3, ФИАШ.436518.354) — габариты 440х325х88 мм и масса 6,4 (7,6) кг; SKAT-UPS 1000 RACK исп.E (ФИАШ.436518.287 РЭ) — 440х430х86,5 мм и 11,5 (20,0) кг, отключение на 10,0 В на каждой АКБ. Это разные поколения одного обозначения: смотрите точное название на этикетке и РЭ из комплекта.
- В РЭ-3 1000-RACK-ON-E из комплекта убран «Соединительный кабель АКБ 5030» из прежнего паспорта; перед монтажом сверьте комплект поставки, при необходимости докупите кабель АКБ.
