SKAT-UPS RACK-ON P3 — on-line ИБП 6 и 10 кВА для 19" стойки

Однофазные on-line ИБП 6 и 10 кВА (6 и 10 кВт) в корпусе 2U для стойки или напольно: чистая синусоида, раздельный ввод байпаса, параллельная работа, внешние АКБ или батарейные блоки.

Модели семейства

Общие данныеОбщие параметры серии по РЭ.

Топология	двойное преобразование (online), вентиляторное охлаждение
Входное напряжение	208 / 220 / 230 (по умолчанию) / 240 В; диапазон 110–300 В при 50% нагрузки и 176–300 В при 100% нагрузки
Диапазон частоты	40–70 Гц
Входной коэффициент мощности	более 0,99; THDi менее 3%
Выходное напряжение	208 / 220 / 230 (по умолчанию) / 240 В, чистая синусоида, точность ±1%
Выходной коэффициент мощности	1,0
Выходные разъёмы	клеммы (L+N+G) и программируемые C19 х 2 + C13 х 3
Напряжение АКБ (DC)	192 В (по умолчанию) / 216 В / 240 В; максимальный ток заряда 15 А
Интерфейсы	USB, RS-232, RS-485, параллельный порт, слот для SNMP- или релейной карты, EPO
Рабочая температура / влажность	0…+40 °C / 0–95% без конденсации
Степень защиты	IP20
Установка	Rack/Tower, высота 2U

SKAT-UPS 6000-RACK-ON P36 кВА / 6 кВт, КПД до 95,0%, шум до 45 дБ.

Мощность	6 кВА / 6 кВт
КПД в онлайн-режиме / в экономичном	до 95,0% / 98,8%
Масса нетто	не более 15 кг
Габариты без упаковки (Ш x В x Г)	440 х 86,5 х 729 мм
Уровень шума (1 м, полная нагрузка)	не более 45 дБ
Сечение входного, выходного, АКБ и заземления	6 мм2
Входной, служебный и выходной выключатели	40А 1Р
Автомат батарей	50А 2Р

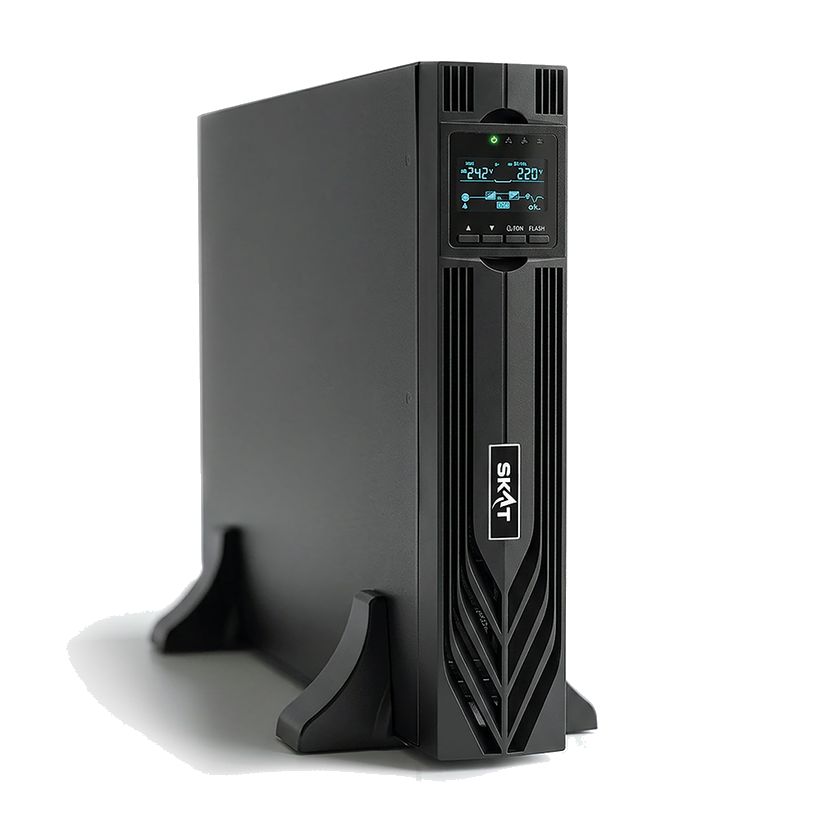

SKAT-UPS 10000-RACK-ON P310 кВА / 10 кВт, КПД до 95,5%, шум до 50 дБ.

Мощность	10 кВА / 10 кВт
КПД в онлайн-режиме / в экономичном	до 95,5% / 99%
Масса нетто	не более 17 кг
Габариты без упаковки (Ш x В x Г)	440 х 86,5 х 729 мм
Уровень шума (1 м, полная нагрузка)	не более 50 дБ
Сечение входного, выходного, АКБ и заземления	10 мм2
Входной, служебный и выходной выключатели	63А 1Р
Автомат батарей	63А 2Р

Как это работает и подключается

В режиме «ОНЛАЙН» (зелёный индикатор) нагрузка получает стабилизированное синусоидальное напряжение; при пропадании сети — режим «РЕЗЕРВ» (жёлтый), при перегрузке или неисправности — «БАЙПАС» (синий).
Перегрузка в сетевом режиме: 105–110% — переход на байпас через 60 мин, 110–125% — через 10 мин, 125–150% — через 1 мин, свыше 150% — через 0,5 с. В режиме «РЕЗЕРВ» — отключение через 10 мин, 1 мин, 10 с и 0,5 с соответственно.
При коротком замыкании блокируется вся система; перегрев в сетевом режиме переводит ИБП на байпас, в резервном — отключает его немедленно.
Выходные розетки разбиты на программируемые группы; цветной экран 2.4" (интерфейс на английском).
ИБП поддерживает работу от генератора.

Монтаж

ИБП тяжёлый — обслуживать минимум вдвоём. Спереди оставлять не менее 100 см, сзади не менее 80 см.
Устанавливать в закрытом помещении с вентиляцией и ограниченным доступом, вдали от воды, горючих газов и пыли, не ближе 1 м от нагревателей и вне прямого солнца.
В стойку — на полку или направляющие с двумя кронштейнами (монтажный комплект с рельсами поставляется отдельно, на каждый ИБП и каждый батарейный блок свой комплект). Дополнительный батарейный блок — сразу под ИБП. Винт заземления соединить с контуром заземления шкафа.
Силовые кабели и автоматы — по таблицам РЭ: сечение входа, выхода, АКБ и заземления 6 мм2 для 6000 и 10 мм2 для 10000; автоматы 40А 1Р / 63А 1Р на вход, обслуживание и выход, батарей — 50А 2Р / 63А 2Р.
Схемы подключения: одиночный ввод (с перемычками на клеммном терминале) или раздельный ввод байпаса (перемычки снимаются). Не подключать сетевой кабель к сети до завершения монтажа.
Внешние АКБ: 16 батарей по 12 В последовательно (опционально 18 или 20), с соблюдением полярности. Заводская настройка — 16 шт. и 7 А*ч (ток заряда 1 А); при 18/20 батареях или другой ёмкости настройку делают с панели после запуска в режиме «ОСНОВНОЙ». Допустимо небольшое искрение при подключении разъёма АКБ.
На высоте более 1000 м нагрузку уменьшают: на 2000 м — до 90%, 2500 м — 85%, 3000 м — 80%.

Примеры

Резервирование серверной стойки или узла связи

ИБП ставится в 19" шкаф на рельсы (монтажный комплект SKAT-UPS RACK, код товара 757) или вертикально на пластиковые основы, питает ответственную нагрузку 220 В.

Параллельная система

Модули можно объединять в параллельную систему через параллельные порты — для надёжности; РЭ показывает схемы для нескольких ИБП.

Автоматический перевод в режим обслуживания

Есть вход MAINTAIN-AUXSWS для сигнала от внешнего устройства PDU.

Частые вопросы

Сколько АКБ нужно?

По умолчанию 16 батарей 12 В последовательно (напряжение шины 192 В), опционально 18 или 20; ёмкость и количество выбираются с панели.

Какие интерфейсы есть?

USB, RS-232, RS-485, параллельный порт и слот для карты SNMP или релейной.

Можно ли ставить в стойку 19"?

Да, высота корпуса 2U; рельсы продаются отдельно.

Нюансы и грабли

Если ИБП хранился на холоде, перед включением выждать не менее двух часов — конденсация внутри.
Не повредить и не отключать плоский кабель, соединяющий контроллер ЖК-дисплея с ИБП.
Не вмешиваться в конструкцию ИБП, не подавать сеть до завершения установки; перед работами убедиться, что все вводные автоматы разомкнуты и вывесить предупреждающие знаки.
При параллельном включении модулей проверять, что выключатели разомкнуты и на выходе соединённых ИБП нет напряжения.
Разъёмы батарейных блоков соединять по цвету (красный с красным, чёрный с чёрным); напряжение блока должно совпадать с номинальным напряжением шины постоянного тока ИБП (указано на задней панели).
