SKAT-UPS 6000-SNMP-ON и 10000-SNMP-ON — комплекс онлайн-ИБП 6 и 10 кВт в шкафу 19" 42U с SNMP-модулем
Готовый комплекс: шкаф 19" 42U, онлайн-ИБП SKAT-UPS RACK-ON P3 на 6 или 10 кВт со встроенным SNMP-модулем, автоматы ввода, вывода и АКБ, блок розеток. АКБ 16 (опц. 18/20) шт. 12 В 50–100 Ач.
Модели семейства

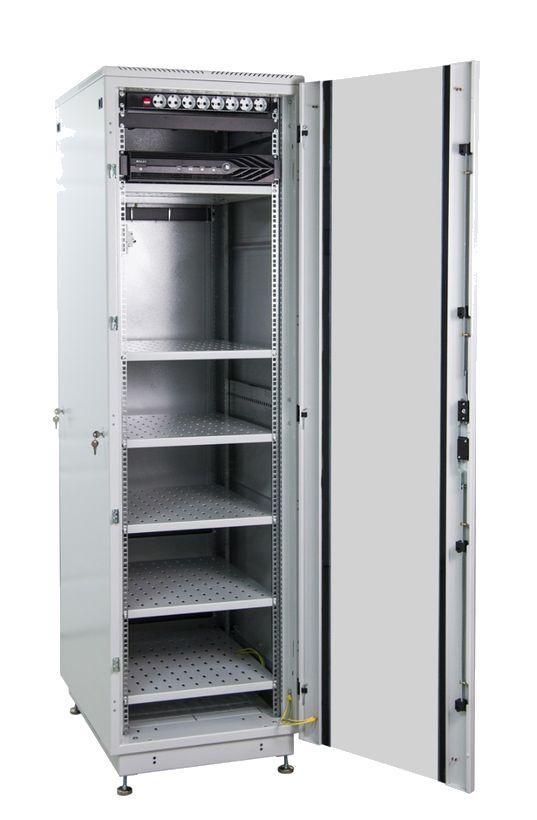

Общие данныеКаркасный шкаф с перфорированной передней и сплошной задней дверью, внутри ИБП SKAT-UPS RACK-ON P3, автоматы, полки под АКБ, блок розеток с переключателем для слаботочных нагрузок, шина заземления. Доступ с четырёх сторон, боковые панели снимаются для установки комплексов в ряд.
| Топология | двойное преобразование (онлайн), вентиляторное охлаждение |
| Габариты ШхВхГ без упаковки / в упаковке | 600×2049×1000 мм / 1220×2400×790 мм |
| Масса нетто (брутто) | не более 180 (330) кг |
| Входное напряжение номинальное | 208 / 220 / 230 (по умолчанию) / 240 В |
| Диапазон входного напряжения | 110…300 В при 50 % нагрузки, 176…300 В при 100 % нагрузке |
| Диапазон входной частоты | 40…70 Гц |
| Входной коэффициент мощности / THDi | более 0,99 / менее 3 % |
| Выход | 208 / 220 / 230 (по умолчанию) / 240 В, регулировка ±1 %, чистая синусоида, THDv менее 1 % (линейная) и менее 3 % (нелинейная) |
| Выходная частота | 50 / 60 Гц ±10 % («ОСНОВНОЙ»), ±0,1 % («РЕЗЕРВ») |
| АКБ | 16 шт. (опционально 18/20) фронт-терминальных 12 В, 50…100 Ач, в комплект не входят; номинальное напряжение DC 192 (по умолчанию) / 216 / 240 В, максимальный ток заряда 15 А |
| Интерфейсы | USB, RS-232, RS-485, параллельный порт, слот под карты (SNMP, реле), EPO, ЖК-экран 2.4" цветной + LED |
| Рабочие условия | 0…+40 °С, влажность 0–95 % без конденсации, хранение -25…+55 °С без батарей, IP20 |
| Высота над уровнем моря | до 1000 м без снижения мощности; 90 % на 2000 м, 85 % на 2500 м, 80 % на 3000 м |
| Гарантия | 5 лет со дня продажи, срок службы 10 лет |
SKAT-UPS 6000-SNMP-ON6 кВА / 6 кВт, КПД онлайн до 95,0 %, ECO 98,8 %, шум не более 45 дБ; вход — провод не менее 6,0 мм².
| Мощность | 6 кВА / 6 кВт, коэффициент мощности 1,0 |
| КПД в онлайн-режиме / в экономичном | до 95,0 % / 98,8 % |
| Шум на 1 м, онлайн, полная нагрузка | не более 45 дБ |
| Сечение сетевых проводов | двойная изоляция, не менее 6,0 мм² |
SKAT-UPS 10000-SNMP-ON10 кВА / 10 кВт, КПД онлайн до 95,5 %, ECO 99 %, шум не более 50 дБ; вход — провод не менее 10,0 мм².
| Мощность | 10 кВА / 10 кВт, коэффициент мощности 1,0 |
| КПД в онлайн-режиме / в экономичном | до 95,5 % / 99 % |
| Шум на 1 м, онлайн, полная нагрузка | не более 50 дБ |
| Сечение сетевых проводов | двойная изоляция, не менее 10,0 мм² |
Как это работает и подключается
- Включение: выключатель батареи в положение «ВКЛЮЧЕНО», затем входной и выходной выключатели ИБП. Если вход в норме, выпрямитель включится через 30 секунд и затем запустится инвертор; при сбое запуска выпрямителя светится индикатор байпаса.
- Холодный старт: включить выключатель батареи и выходной автомат, нажать кнопку Cold Start; при нормальной батарее выпрямитель стартует, через 30 с включается инвертор.
- Самотест: выключить входной выключатель, чтобы имитировать отказ сети, — батарея питает инвертор без перерыва; включить входной — выпрямитель перезапустится через 20 секунд. Для проверки лучше использовать эквивалент нагрузки.
- Перегрузка в «ОСНОВНОМ»: 105–110 % — на байпас через 60 мин, 110–125 % через 10 мин, 125–150 % через 1 мин, выше 150 % через 0,5 с. В «РЕЗЕРВЕ» отключение: 105–110 % через 10 мин, 110–125 % через 1 мин, 125–150 % через 10 с, выше 150 % через 0,5 с.
- При коротком замыкании блокируется вся система; при перегреве в сети — переход на байпас, в резерве — немедленное отключение; при низком напряжении батареи — сигнал тревоги и отключение.
Монтаж
- Закрытое помещение с хорошей вентиляцией, ровный горизонтальный пол; вокруг по возможности зазор не менее 600 мм. Подключать только к распределительному щиту соответствующей мощности. Нагрузка на шкаф — распределённая до 900 кг.
- Снять транспортировочную стреп-ленту с ИБП. Кабели вводятся в основании шкафа спереди или сзади; провод питающей сети и нагрузки — на нижние клеммы входного и выходного автоматов, земля на шину заземления. Перед подключением выключить входной и выходной автоматы.
- АКБ ставят на полки шкафа, соединяют последовательно, полюс «+» к «-»; в массив допускаются только батареи одной марки, ёмкости и срока службы. Автомат АКБ включают только после завершения монтажа. Заводские настройки — 16 шт. по 7 Ач (ток заряда 1 А); при 18 или 20 шт. и другой ёмкости настройки меняют на панели ИБП в режиме «ОСНОВНОЙ».
- Если ПК нужен — подключить к одному из портов; EPO — на разъём EPO.
Примеры
Резервное питание серверной или узла связи с мониторингом по сети
Встроенный SNMP-модуль 10/100BASE-T даёт управление через WEB-интерфейс или Telnet, тестирование и перезагрузку ИБП, дистанционную перезагрузку оборудования, уведомления по e-mail, SMS и Trap, поддержку 8 групп пользователей и RADIUS.
Несколько комплексов в ряд
Боковые панели снимают, смежные шкафы образуют единое пространство; есть порты для параллельной работы.
Частые вопросы
Что в комплекте?
Комплекс, РЭ на комплекс, РЭ на ИБП SKAT-UPS-RACK-ON P3, РЭ SNMP-модуля, кабель USB, 2 кабеля RS-232, кабельные наконечники, перемычки АКБ, 40 пыльников АКБ, комплект крепежа, ключи от передней и задней двери, ПО NetAgent Utility с инструкцией, упаковка. АКБ в комплект не входят.
Это тот же комплекс, что SKAT-UPS 6000 SNMP?
Нет, здесь ИБП RACK-ON P3 с параметрами по РЭ ФИАШ.436518.655; комплекс SKAT-UPS 6000 SNMP собран на ИБП 6000 RACK и описан по другому РЭ.
Нюансы и грабли
- В РЭ про EPO написано противоречиво: в разделе функций — контакты должны быть замкнуты при запуске и работе, в разделе подключения — разомкнуты. Проверьте по руководству на ИБП SKAT-UPS RACK-ON P3 до первого пуска.
- Сеть 220 В: провода — двойная изоляция, не менее 6,0 мм² (6000) и не менее 10,0 мм² (10000).
- Даже при отключённой сети внутри комплекса остаётся напряжение от АКБ. Полностью отключить: выключатель батареи, входной, выходной; все входные выключатели комплекса. Подождать около 40 минут — разряд конденсаторов шины постоянного тока.
- Если ИБП работает только на байпасе, причина по РЭ — режим ЕСО или заданное время перехода на БАЙПАС: выключить параллельный режим и сбросить параметр времени перехода. Панель первичного ввода часто далеко от ИБП — повесьте на ней табличку, что цепь ИБП на обслуживании.
- При работе от генератора мощность генератора должна вдвое превышать мощность ИБП; подключать после запуска и стабилизации генератора.
- Эксплуатация без заземления запрещена; нельзя ставить в пыль, капли и брызги, на открытые площадки и во взрывоопасные среды.
Документация
- Бастион — руководство по эксплуатации комплекса SKAT-UPS 6000-SNMP-ON / 10000-SNMP-ON (ФИАШ.436518.655 РЭ-1)
