SKAT-UPS T — линейно-интерактивные ИБП 100…5000 ВА с чистой синусоидой
Линейно-интерактивные ИБП с чистой синусоидой и ступенчатым стабилизатором, от 100 до 5000 ВА, внешние АКБ 12 В. Для котлов отопления и техники, чувствительной к форме сети.
Модели семейства
Общие данныеОбщее для серии по РЭ: металлический корпус на горизонтальную поверхность или на стену, чистая синусоида на выходе, авторегулятор на ступенчатом автотрансформаторе (AVR). АКБ в комплект не входят.
| Номинальное входное напряжение | 220 В |
| Диапазон входного напряжения без перехода на АКБ при 100 % нагрузки (режим «ОСНОВНОЙ») | 140…275 В |
| Допустимая частота входа без перехода в «РЕЗЕРВ» | 50…60 Гц (автоопределение), в РЭ также указан диапазон 45…65 Гц |
| Выход в «РЕЗЕРВЕ» | чистая синусоида, 220 В ± 3 % |
| КПД при номинальной нагрузке | в «ОСНОВНОМ» не менее 98 %, в «РЕЗЕРВЕ» 95…98 % |
| Тип АКБ | внешние свинцово-кислотные необслуживаемые AGM, номинальным напряжением 12 В |
| Уровень шума | не более 50 дБ |
| Рабочие условия | 0…+40 °С, влажность не более 90 % при +35 °С без конденсации, IP20 |
| Гарантия | 5 лет со дня продажи, дополнительная гарантия до 10 лет по регистрации серийного номера; срок службы 10 лет |
SKAT-UPS 100T100 ВА / 100 Вт, максимальный входной ток 0,84 А, ток заряда АКБ 1 А.
| Номинальная мощность | 100 ВА / 100 Вт |
| Максимальный входной ток | 0,84 А |
| Ток заряда АКБ (минимальный / максимальный) | 1 / 1 А |
SKAT-UPS 300T300 ВА / 200 Вт, максимальный входной ток 1,8 А.
| Номинальная мощность | 300 ВА, активная 200 Вт |
| Максимальный входной ток | 1,8 А |
| Рекомендуемая ёмкость АКБ | не менее 40 Ач (1 шт., максимум суммарно 100 Ач) |
| Максимальный ток заряда АКБ | не более 10 А |
| Масса брутто | не более 4,5 кг |
SKAT-UPS 333T300 ВА / 200 Вт, входной ток до 3,37 А, ток заряда 5…10 А, переключатель тока заряда.
| Номинальная мощность | 300 ВА / 200 Вт |
| Максимальный входной ток | 3,37 А |
| Ток заряда АКБ (минимальный / максимальный) | 5 / 10 А |
SKAT-UPS 500T500 ВА / 300 Вт, максимальный входной ток 2,3 А.
| Номинальная мощность | 500 ВА, активная 300 Вт |
| Максимальный входной ток | 2,3 А |
| Рекомендуемая ёмкость АКБ | не менее 40 Ач (1 шт., максимум суммарно 100 Ач) |
| Максимальный ток заряда АКБ | не более 10 А |
| Масса брутто | не более 4,5 кг |
SKAT-UPS 555T500 ВА / 300 Вт, входной ток до 4,8 А, ток заряда 5…10 А, переключатель тока заряда.
| Номинальная мощность | 500 ВА / 300 Вт |
| Максимальный входной ток | 4,8 А |
| Ток заряда АКБ (минимальный / максимальный) | 5 / 10 А |

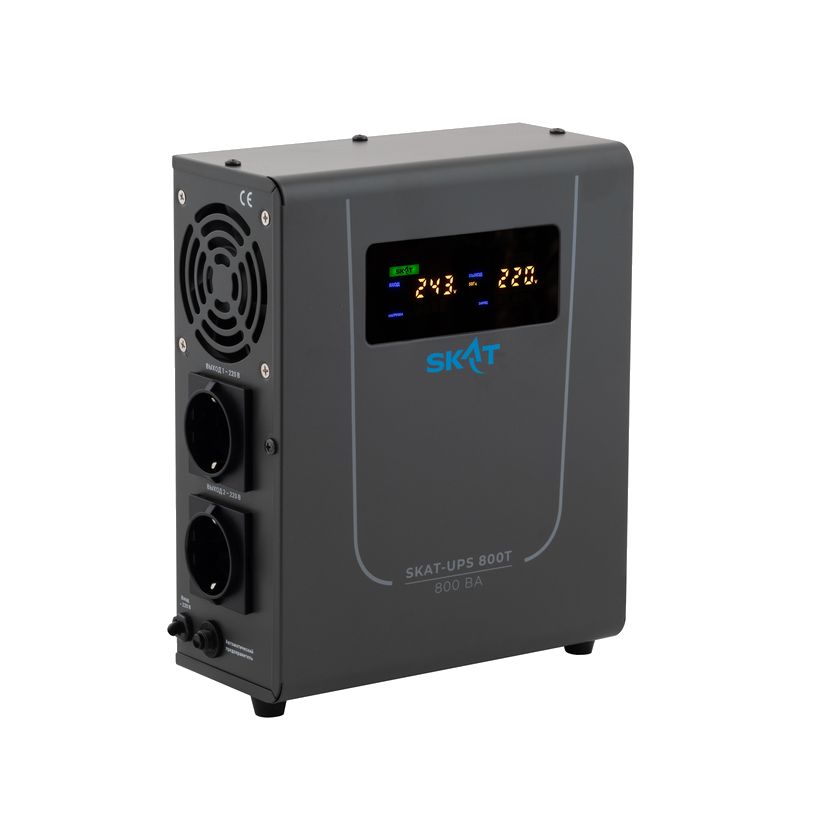

SKAT-UPS 800T800 ВА / 500 Вт, максимальный входной ток 3,7 А.
| Номинальная мощность | 800 ВА, активная 500 Вт |
| Максимальный входной ток | 3,7 А |
| Рекомендуемая ёмкость АКБ | не менее 65 Ач (1 шт., максимум суммарно 120 Ач) |
| Максимальный ток заряда АКБ | не более 15 А |
| Масса брутто | не более 5,5 кг |
SKAT-UPS 1000T1000 ВА / 800 Вт, входной ток до 8,16 А, ток заряда 10…20 А.
| Номинальная мощность | 1000 ВА / 800 Вт |
| Максимальный входной ток | 8,16 А |
| Ток заряда АКБ (минимальный / максимальный) | 10 / 20 А |
SKAT-UPS 2000T2000 ВА / 1400 Вт, входной ток до 14,9 А, ток заряда 20…40 А.
| Номинальная мощность | 2000 ВА / 1400 Вт |
| Максимальный входной ток | 14,9 А |
| Ток заряда АКБ (минимальный / максимальный) | 20 / 40 А |
SKAT-UPS 2500T2500 ВА / 1600 Вт, входной ток до 16,33 А, ток заряда 20…40 А.
| Номинальная мощность | 2500 ВА / 1600 Вт |
| Максимальный входной ток | 16,33 А |
| Ток заряда АКБ (минимальный / максимальный) | 20 / 40 А |
SKAT-UPS 3500T3500 ВА / 2100 Вт, входной ток до 22,35 А, ток заряда 20…30 А.
| Номинальная мощность | 3500 ВА / 2100 Вт |
| Максимальный входной ток | 22,35 А |
| Ток заряда АКБ (минимальный / максимальный) | 20 / 30 А |
SKAT-UPS 5000T5000 ВА / 3500 Вт, входной ток до 37,8 А, ток заряда 20…40 А.
| Номинальная мощность | 5000 ВА / 3500 Вт |
| Максимальный входной ток | 37,8 А |
| Ток заряда АКБ (минимальный / максимальный) | 20 / 40 А |
Как это работает и подключается
- Тип ИБП — линейно-интерактивный (Line-Interactive) с чистой синусоидой на выходе в обоих режимах.
- Диапазон входного напряжения без перехода на АКБ при 100% нагрузке (режим «ОСНОВНОЙ») — 140…275 В по РЭ (на страницах сайта для 300T, 500T, 800T указано 145…275 В); частота определяется автоматически в диапазоне 50…60 Гц.
- В режиме «ОСНОВНОЙ» нагрузка питается через авторегулятор AVR, внешняя АКБ заряжается; выход повторяет частоту сети (у 300T, 500T, 800T — при 195…245 В, у остальных моделей — при 190…245 В). В режиме «РЕЗЕРВ» (от АКБ) — 220 В ±3%, частота 50 Гц ±0,2% (у 100T…5000T по РЭ ±0,3%).
- Время переключения из «ОСНОВНОГО» в «РЕЗЕРВ» — не более 4 мс; КПД не менее 98% в основном режиме и 95…98% в резервном. Точность стабилизации выхода: ±10% в «ОСНОВНОМ», ±3% в «РЕЗЕРВЕ».
- «РЕЗЕРВ»: при пропадании сети или выходе напряжения за допустимые пределы переход на АКБ автоматический, звучит четырёхкратный сигнал. При заряде АКБ около 20 % шкала заряда мигает и частый сигнал звучит около 4 раз в секунду; при 10…20 % выход отключается под очень частый сигнал (8—16 раз в секунду) — защита АКБ от глубокого разряда.
- Возврат: когда сеть появится в диапазоне 160…245 В, источник сам вернётся в «ОСНОВНОЙ». Рекомендуется перед первым «РЕЗЕРВОМ» зарядить АКБ 3…6 часов (допускается эксплуатировать сразу, но резерв будет меньше).
- «Холодный старт» без сети допускается и под полной нагрузкой от АКБ: удерживать кнопку ON/OFF до звукового сигнала.
- Светодиодный графический индикатор показывает режим, входное и выходное напряжение и частоту, нагрузку (деление шкалы примерно 20 % от максимума), заряд АКБ и предупреждения: «ПЕРЕГРУЗКА», напряжение сети ниже или выше допустимого, перегрев. Кнопка выбора тока заряда АКБ у моделей, где она есть, включается и выключается в любое время.
Монтаж
- АКБ внешние, свинцово-кислотные необслуживаемые (AGM), номинал 12 В — в комплект поставки не входят, докупаются отдельно под нужную ёмкость.
- Есть защита АКБ от глубокого разряда и переполюсовки.
- Температура эксплуатации 0…+40 °C, относительная влажность при +35 °C не более 90% без конденсации; токопроводящая пыль и пары агрессивных веществ в воздухе не допускаются.
- Степень защиты оболочкой IP20; охлаждение воздушное конвекционное и принудительное; уровень шума не более 50 дБ.
- В комплекте: сам ИБП, руководство по эксплуатации, комплект крепежа и упаковка.
- Подходит любая горизонтальная или вертикальная плоская поверхность в помещении: горизонтально — на столе или стеллаже, вертикально — на стене по отверстиям на подвесах корпуса.
- От боковых стенок до окружающих предметов — не менее 20 см; рекомендуется высота от пола не менее 0,5 м. Выходная розетка должна быть с заземляющим контактом, рядом и легкодоступная.
- Подключение АКБ при отключённом сетевом питании: убедиться, что изделие выключено и вилка не подключена к сети, подключить клеммы АКБ согласно полярности (красный провод — на «+»). Перед монтажом снять транспортную изоляцию с кольцевых клемм и надеть пыльники; после монтажа закрыть клеммы пыльниками. Возможно искрение.
- При нескольких АКБ параллельно (модели 1000T, 2000T, 2500T) собранную батарею подключают к ИБП от клемм среднего аккумулятора — так токи выравниваются.
- Включение: подключить сетевой кабель, дождаться звукового сигнала и включения индикатора.
Примеры
Автономная работа газового котла при пропадании сети
Производитель прямо указывает назначение серии — питание котлов отопления при отключении электричества.
Сколько продержится котёл от одной АКБ 100 Ач
По таблице времени резерва производителя, при АКБ 100 Ач и нагрузке 300 ВА автономная работа — около 3 ч 10 мин; при нагрузке 500 ВА — около 1 ч 55 мин.
Работа с резервным генератором
Встроенное отслеживание частоты делает источник совместимым с резервными генераторами.
Частые вопросы
Сколько АКБ нужно SKAT-UPS 300T, 500T и 800T?
Одна внешняя АКБ 12 В; для 300T и 500T рекомендуемая ёмкость от 40 Ач (максимум суммарно 100 Ач), для 800T — от 65 Ач (максимум 120 Ач) по страницам сайта. Для остальных моделей ёмкость и число АКБ в извлечённой таблице РЭ не разнесены по столбцам — смотрите оригинал РЭ.
Какая форма напряжения на выходе?
Чистая синусоида и в основном режиме, и при работе от АКБ, по техническим характеристикам на странице производителя.
Сколько проработает от АКБ?
По таблице РЭ для новых полностью заряженных AGM АКБ при +20 °С и номинальной нагрузке: АКБ 100 Ач — 9 ч 35 мин при 100 ВА, 3 ч 10 мин при 300 ВА, 1 ч 55 мин при 500 ВА, 1 ч 10 мин при 800 ВА.
Входят ли АКБ в комплект?
Нет. В комплекте источник, РЭ, комплект крепежа, сетевой кабель 220 В, кабель подключения АКБ и упаковка. АКБ SKAT SB, тестер SKAT-T-AUTO и тренировщик TEPLOCOM TBS заказывают отдельно.
Нюансы и грабли
- SKAT-UPS 800T требует АКБ большей ёмкости (от 65 Ач против 40 Ач у 300T/500T) и держит больший ток заряда (15 А против 10 А) — АКБ от младших моделей физически подключится, но не даст паспортного времени резерва и будет заряжаться медленнее расчётного.
- Автономность сильно зависит от реальной нагрузки: в таблице резерва производителя при той же ёмкости АКБ время резерва падает почти вдвое при переходе с нагрузки 300 ВА на 600 ВА — перед подбором ёмкости АКБ сверяться с этой таблицей, а не считать «на глаз».
- Расхождение РЭ и страниц сайта для SKAT-UPS 800T: активная мощность 500 Вт на сайте и 600 Вт в таблице РЭ (у 300T и 500T в РЭ значения со сноской-звёздочкой). Для расчёта нагрузки берите меньшее значение — 500 Вт — и уточняйте у производителя.
- Выключать выход при наличии сети нужно кнопкой ON/OFF, а не выдёргиванием вилки из розетки.
- Для фазозависимого оборудования в «РЕЗЕРВЕ» нужен штатный контур заземления питающей сети. Если заземления нет — подключать через устройство сопряжения TEPLOCOM GF.
- Не закрывайте вентиляцию и не подключайте бытовые приборы вроде фенов и принтеров. Не соединяйте и не разъединяйте разъёмы под напряжением. Обслуживание и ремонт — только в сервисных центрах, внутри опасное напряжение.
- Выше +40 °С мощность нагрузки надо уменьшать на 12 % на каждые +5 °С; эксплуатировать выше +50 °С запрещено.
- Время переключения «ОСНОВНОЙ» → «РЕЗЕРВ» в таблице РЭ — не более 4 мс, а в описании функций — «не более 0,4 мс»; для критичных нагрузок возьмите большее из двух чисел.
- После выключения АКБ продолжает разряжаться; перед длительным хранением АКБ отсоединяют. Подключать к сети нужно каждые 4–6 месяцев не менее чем на 12 часов.
Документация
- Бастион — страница изделия на сайте производителя (https://skat-ups.ru/catalog/ups/istochnik-bespereboynogo-pitaniya-skat-ups-300t/)
- Бастион — страница изделия на сайте производителя (https://skat-ups.ru/catalog/ups/istochnik-bespereboynogo-pitaniya-skat-ups-500t/)
- Бастион — страница изделия на сайте производителя (https://skat-ups.ru/catalog/ups/istochnik-bespereboynogo-pitaniya-skat-ups-800t/)
- Бастион — руководство по эксплуатации SKAT-UPS T (100T…5000T) (ФИАШ.436518.446 РЭ-10)
